Well  /  Aijen  -  Aanleg hoogwatergeul.


In opdracht van Rijkswaterstaat Zuid-Nederland, werkte Martens en Van Oord tot eind 2015 aan het project Kaderrichtlijn Water 3 (KRW 3) en hoogwatergeul Well-Aijen Zuid. Er werden werkzaamheden verricht voor de rivierdebietregeling (de hoeveelheid water die doorstroomt per uur) en de hoogwaterbeheersing langs de Maas van Hedel (Gelderland) tot voorbij Swalmen (Limburg). Het project was opgesplitst in 2 percelen.

Perceel 1 -  Natuur(vriende)lijke oevers en uiterwaarden langs de Maas
Dit deel van het project omvat de (natuurlijke) herinrichting van oevers langs de Maas en een viertal uiterwaard brede locaties (vergraving in de uiterwaard). Het gaat om de herinrichting van 18 oevers met een totale lengte van 22 kilometer. Bij de vier uiterwaard brede locaties betreft het een uiterwaardvergraving. Deze vier locaties zijn Henriëttewaard, Fort Crèvecoeur, Blauwe Sluis en Empelse Waard.

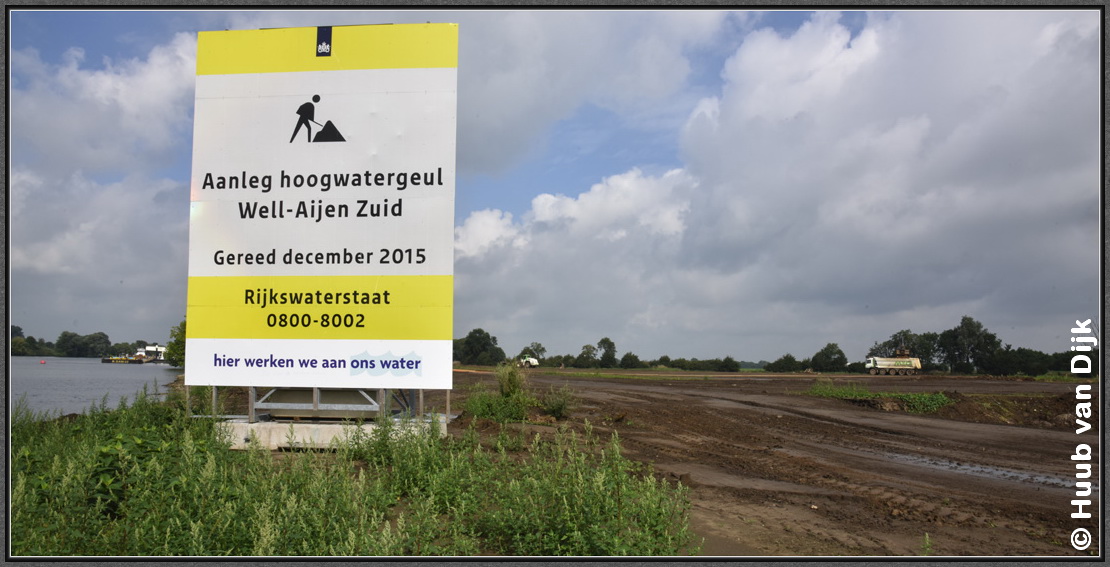

Perceel 2  -  Het realiseren van hoogwatergeul Well-Aijen Zuid
Dit deel van het project omvat de aanleg van een hoogwatergeul en een natuurvriendelijke oever aan de Maas bij Well en Aijen, ten oosten van Venray.

Het project werd op 30 september 2015 opgeleverd, de reportage laat de uitvoering van Perceel 2 zien.



0010













































augustus 2015

0011













































augustus 2015

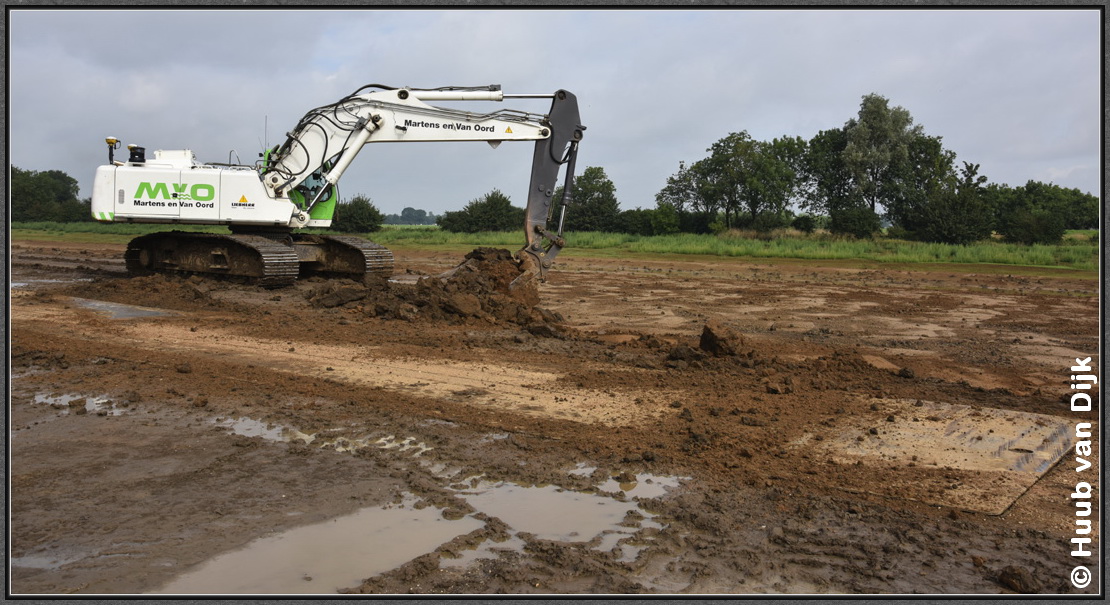

0012













































augustus 2015

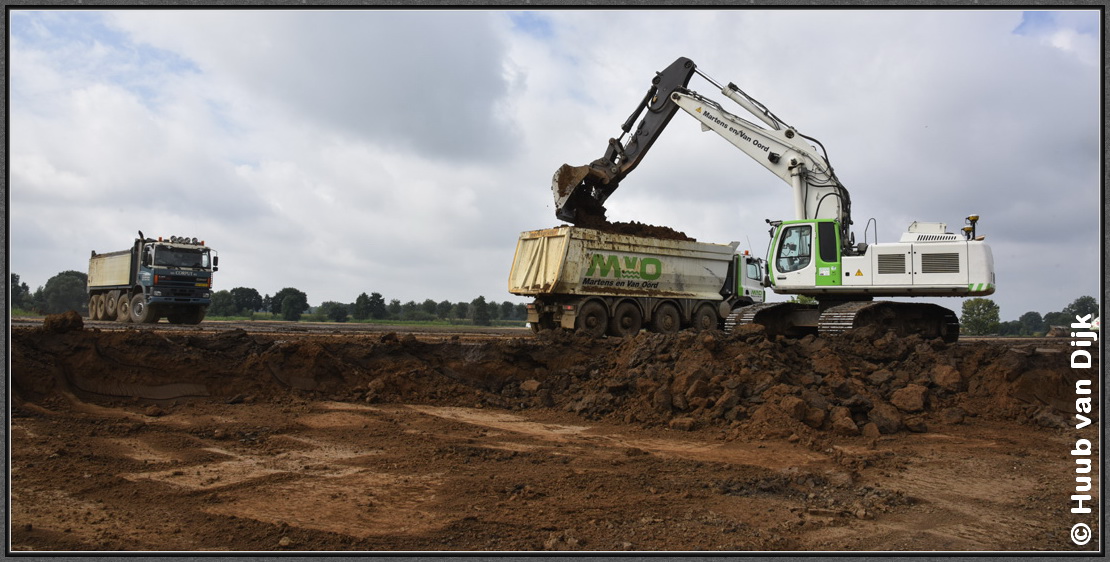

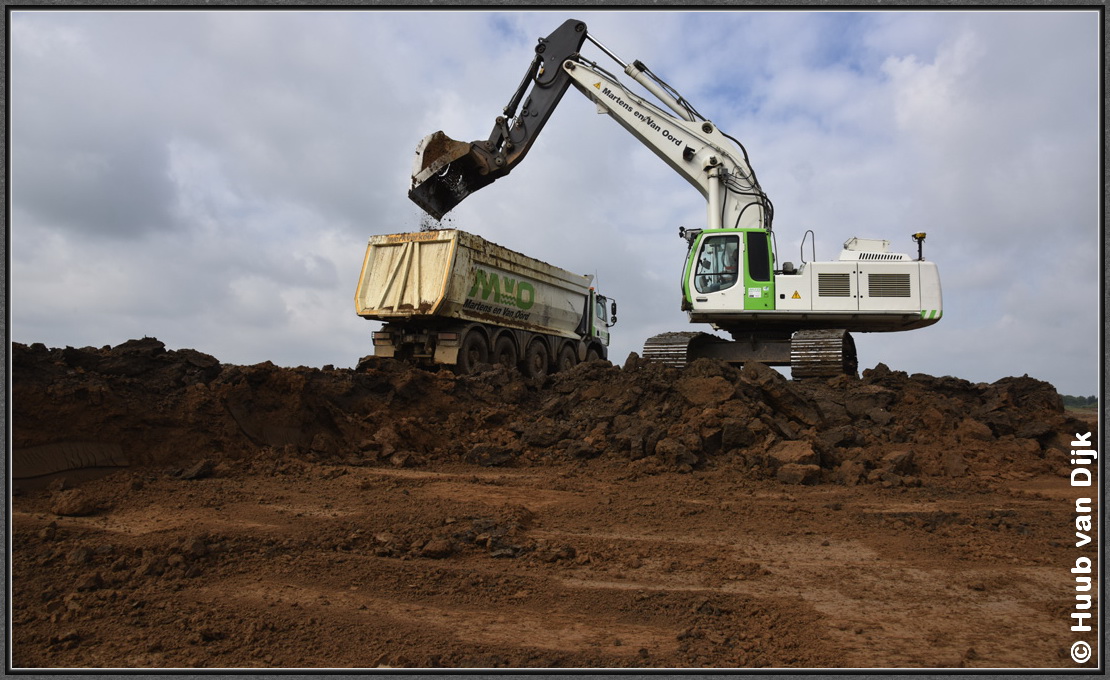

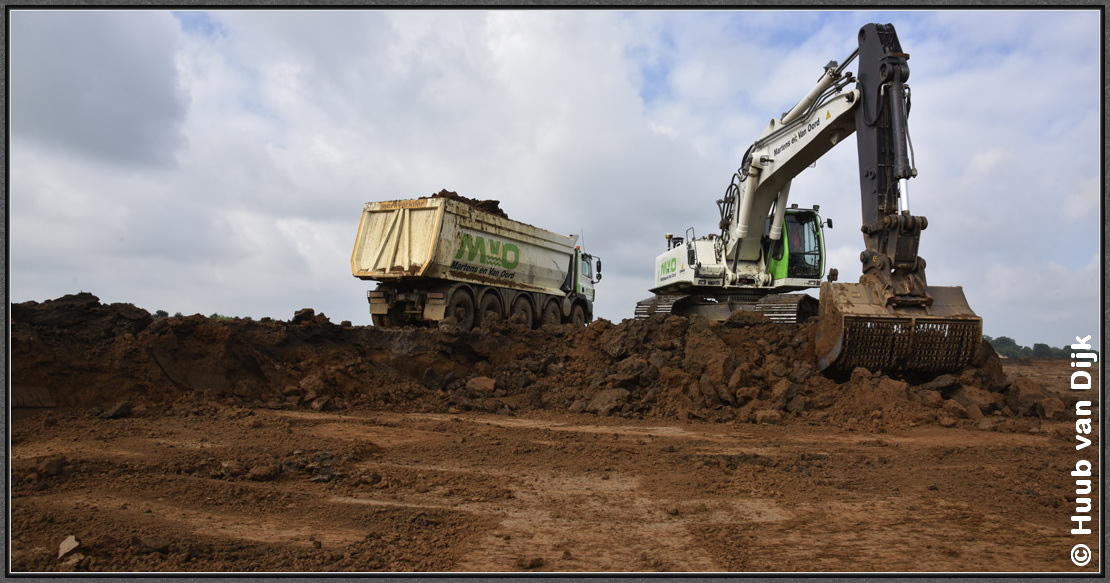

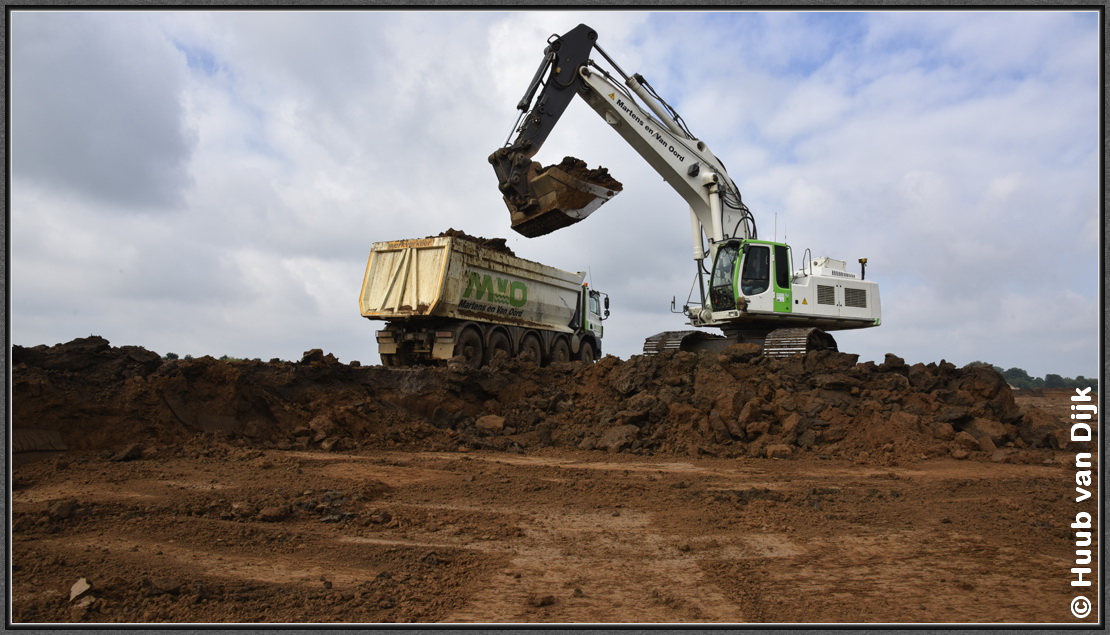

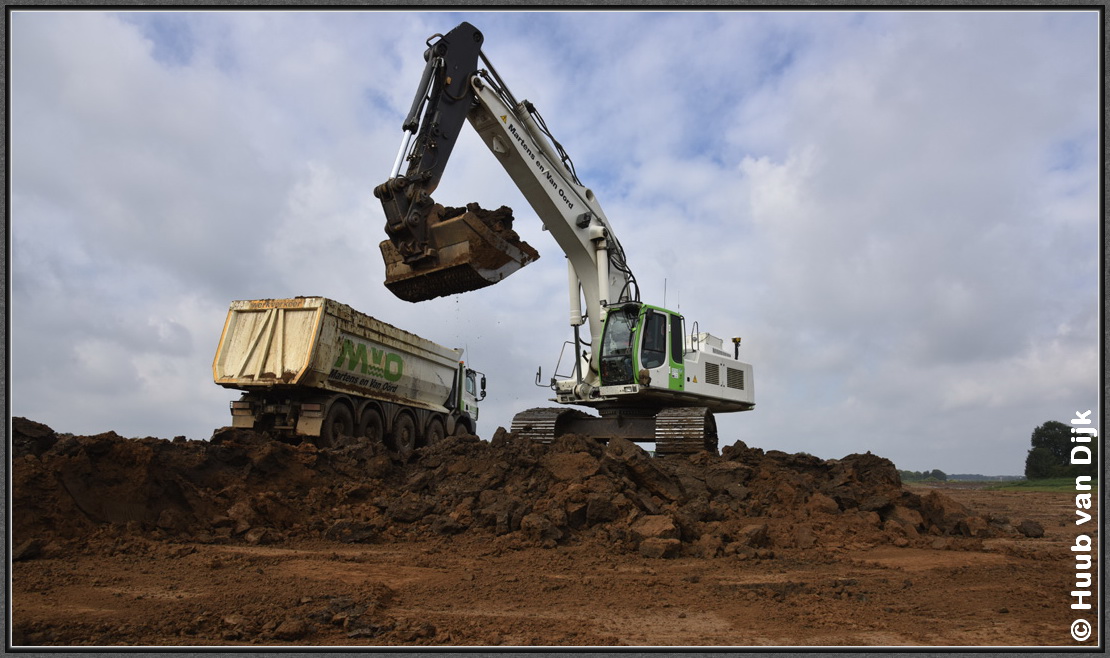

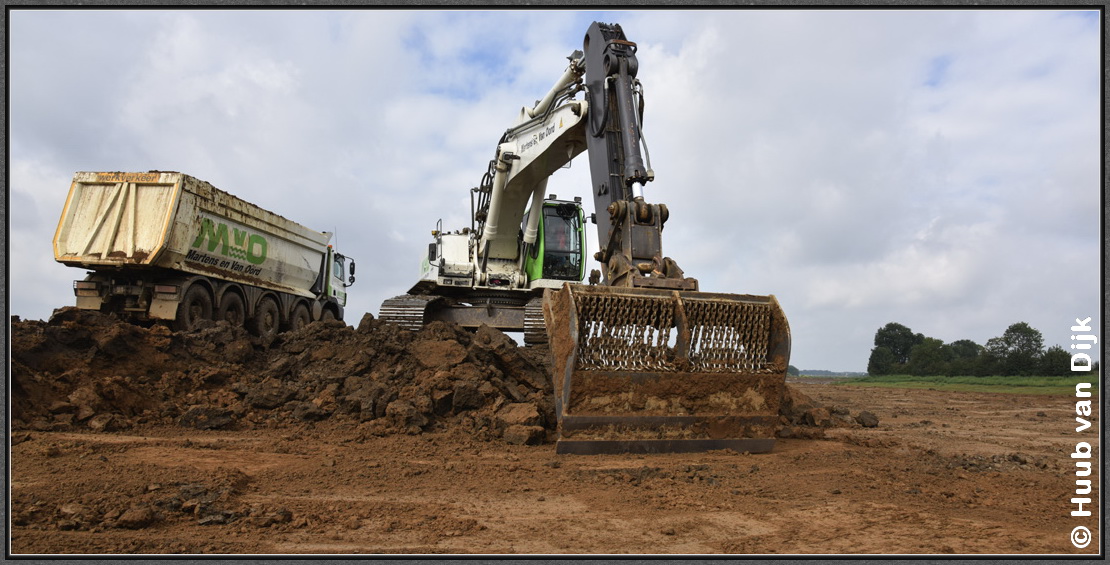

Ontgraven geul met een LIEBHERR 954.

0013













































augustus 2015

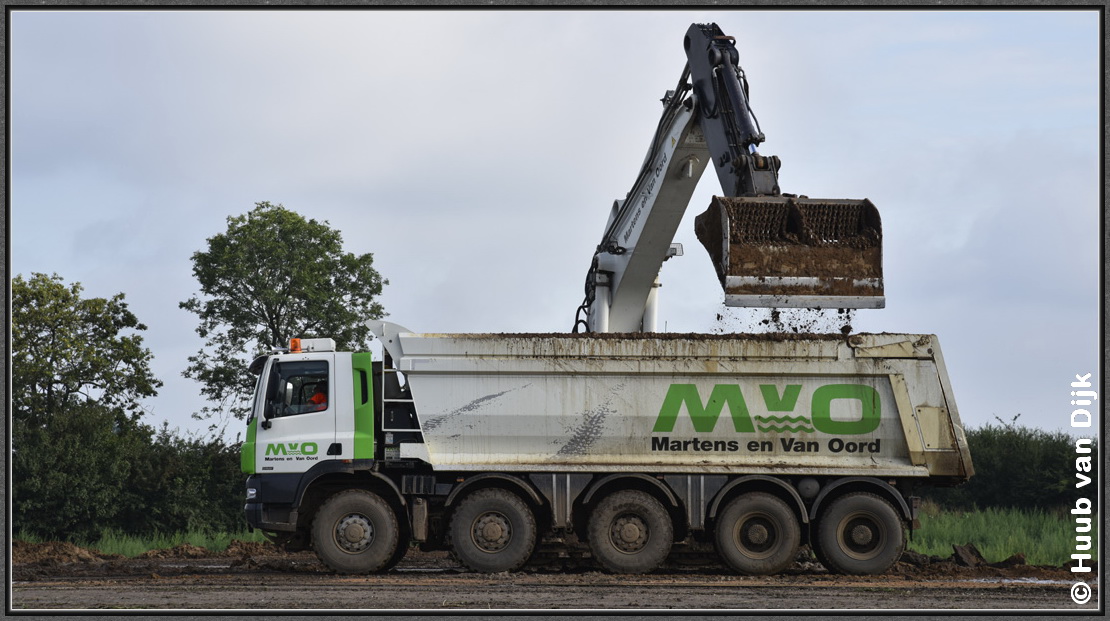

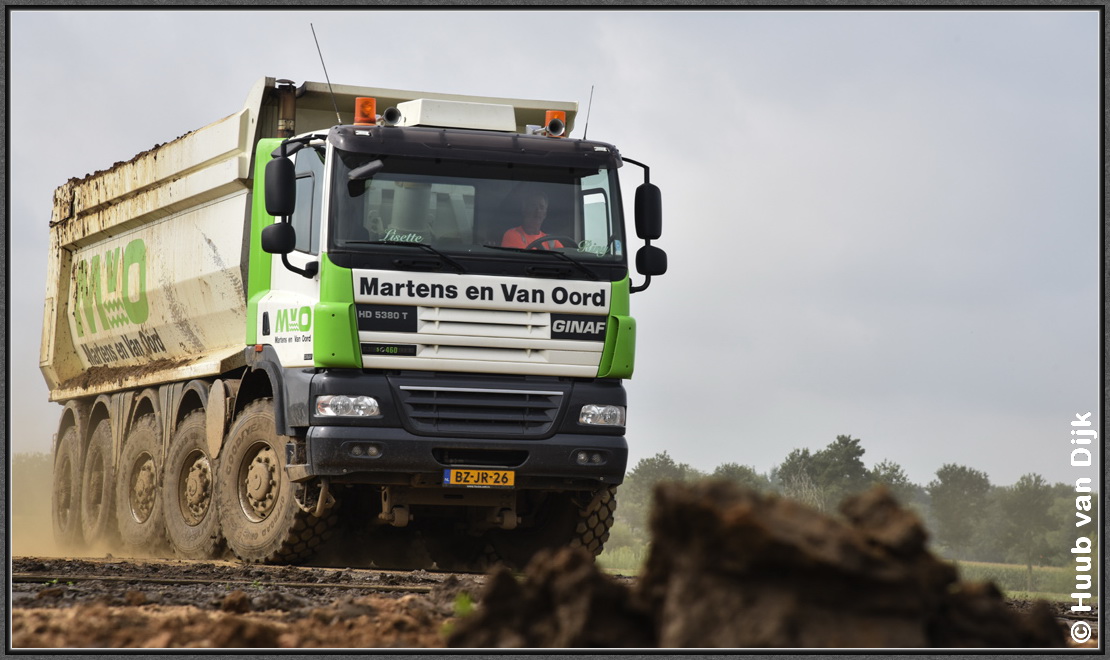

 GINAF HD 5380 T 10x6 kipper, laadvermogen max. 80 Ton.

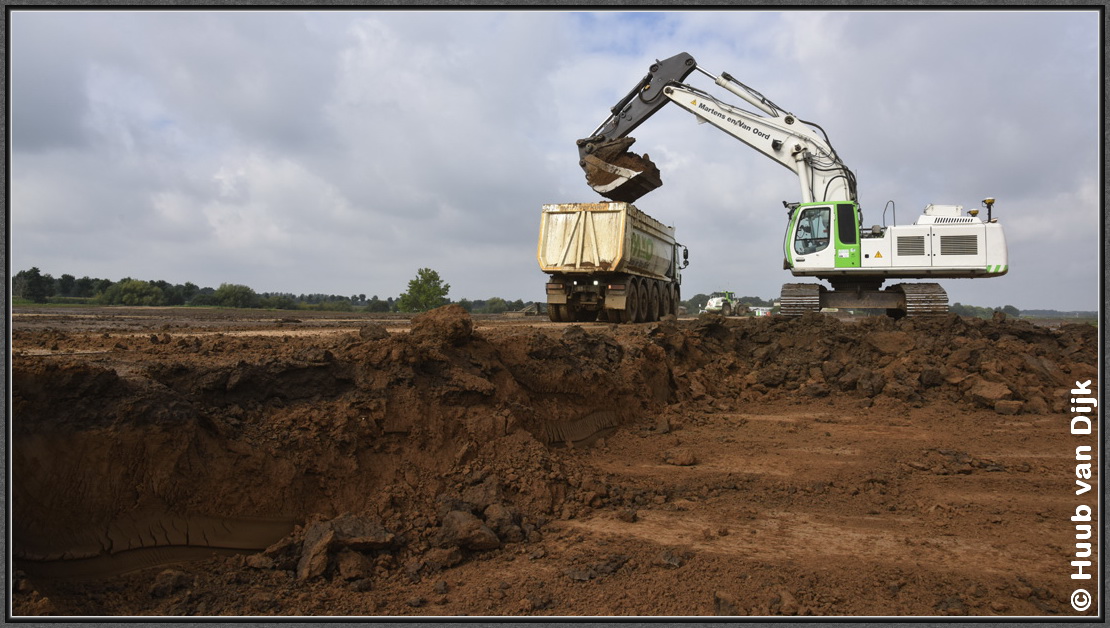

0015













































augustus 2015

0016













































augustus 2015

0017













































augustus 2015

0018










































augustus 2015

0019











































augustus 2015

0020













































augustus 2015

0021








































augustus 2015

0022













































augustus 2015

0023













































augustus 2015

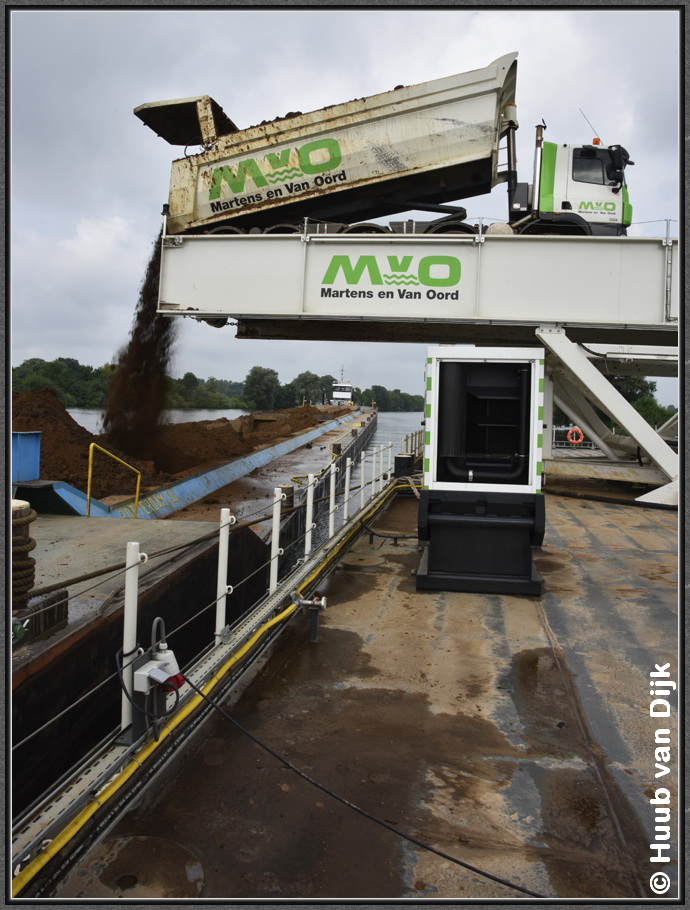

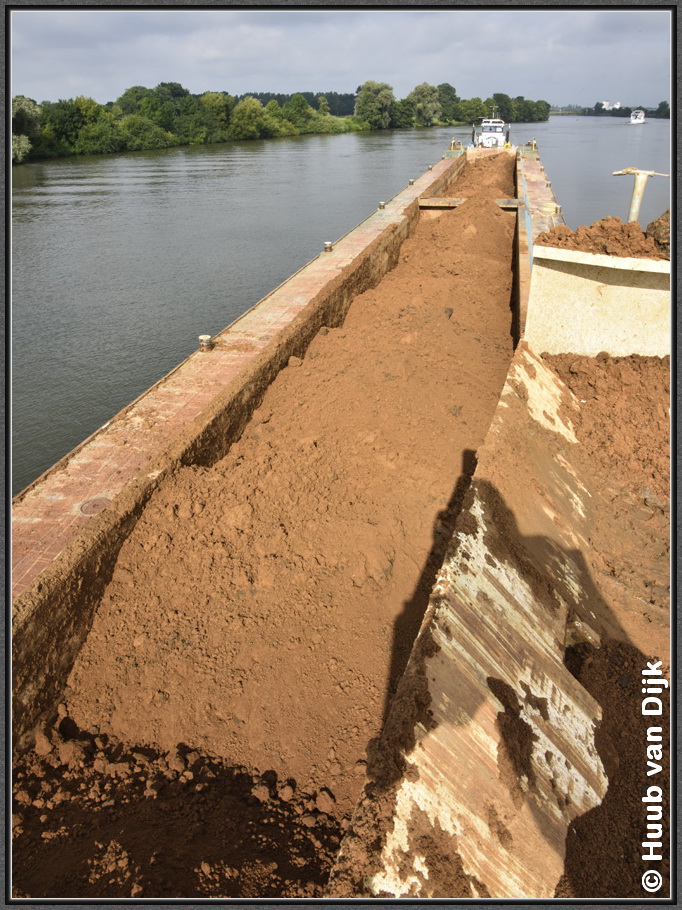

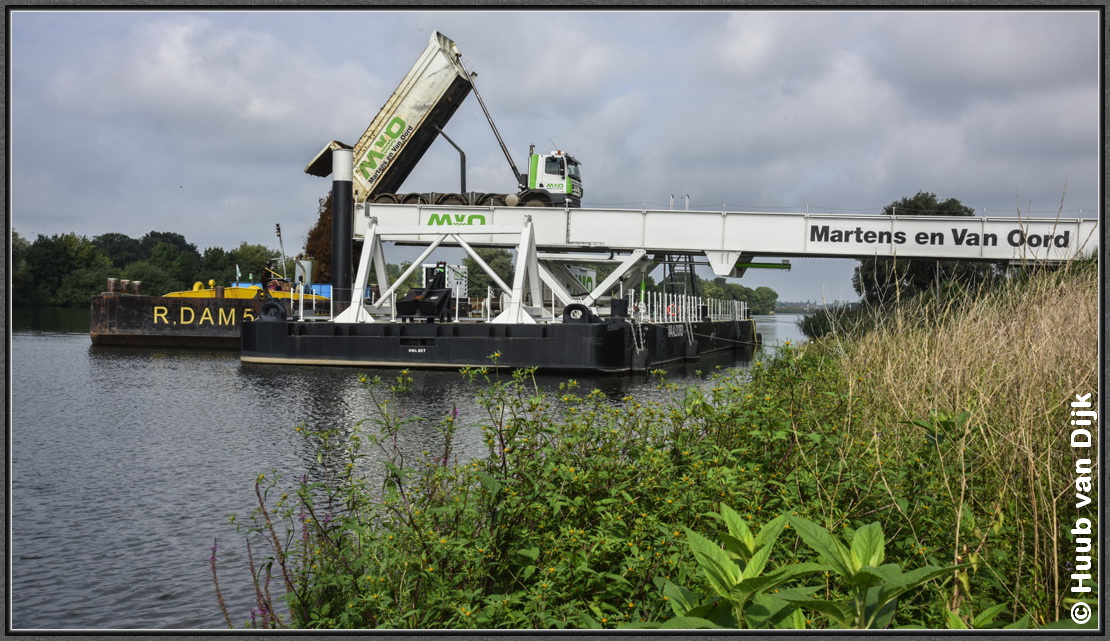

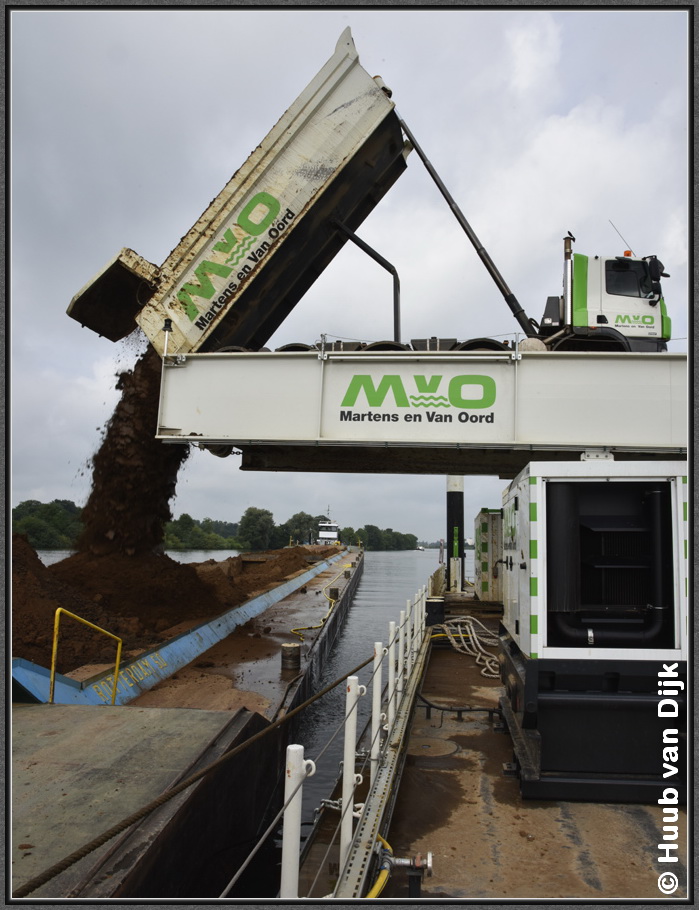

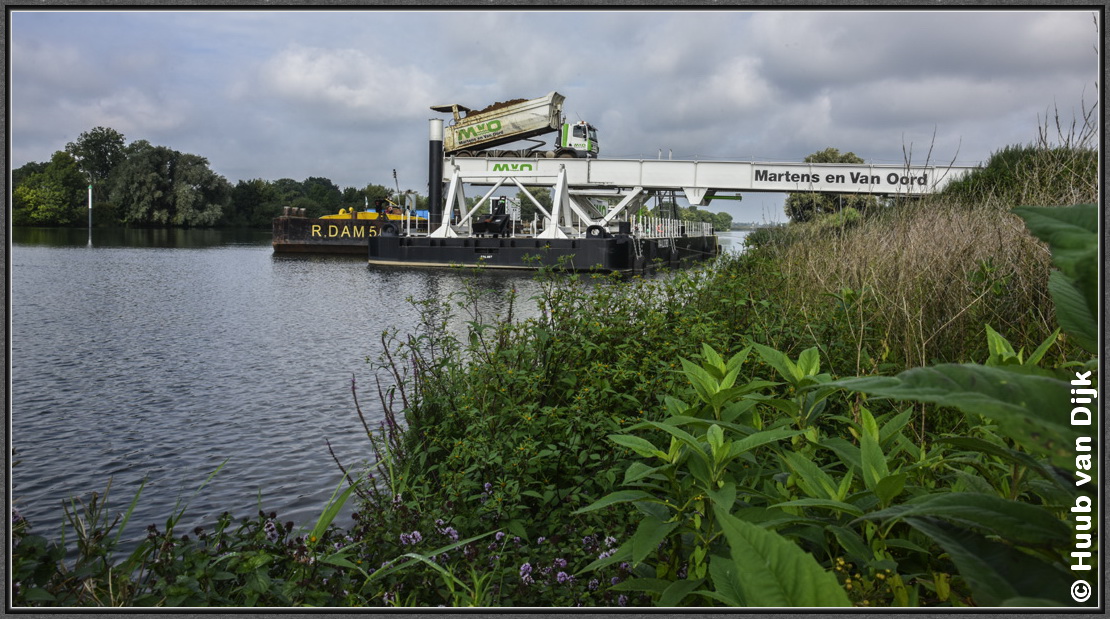

De afgegraven grond word middels het laadponton "Waaloord" in schepen gestort.

0024














































augustus 2015

0025












































augustus 2015

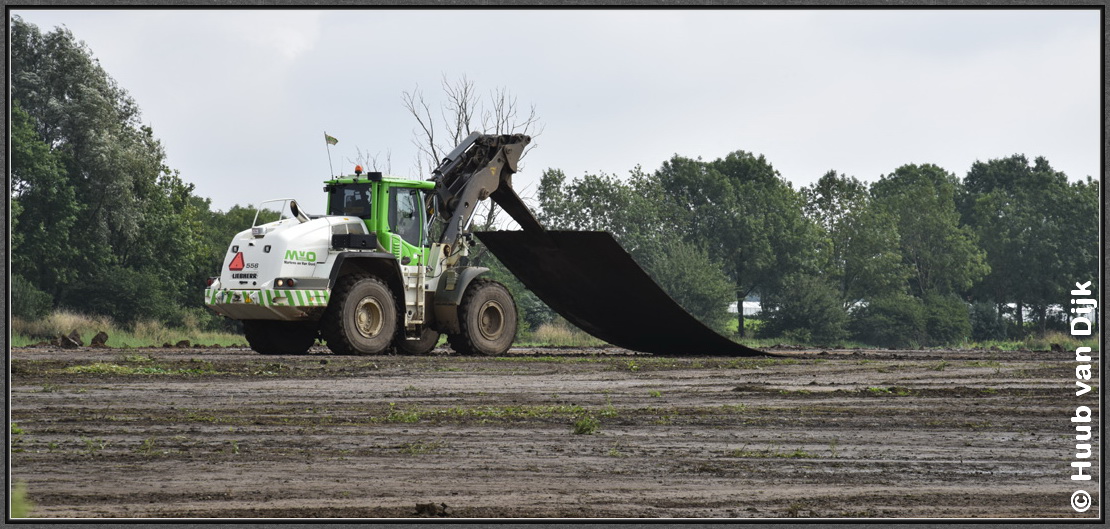

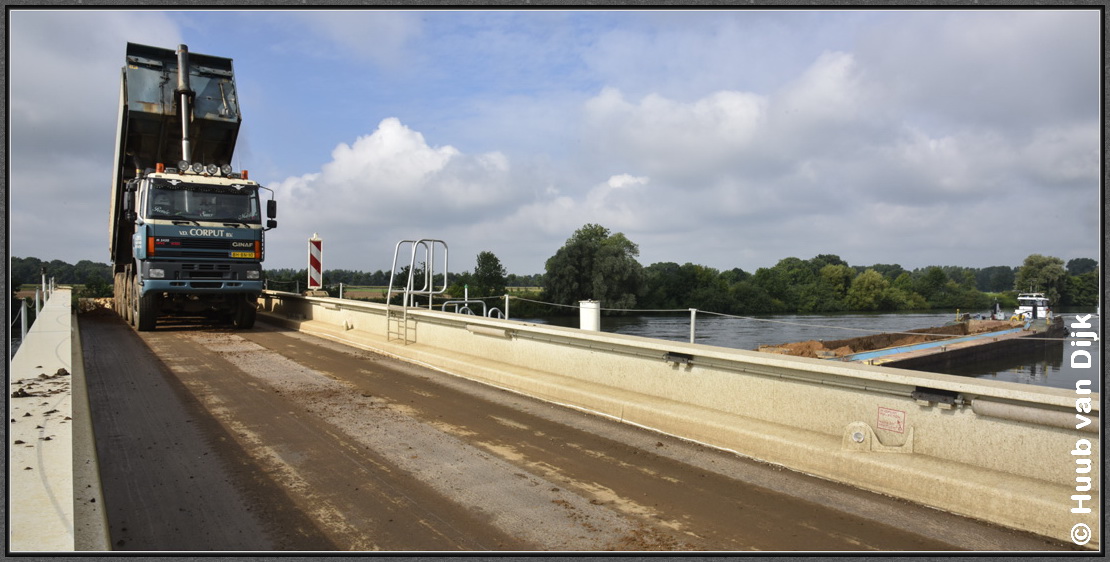

0026










































augustus 2015

0027





































































augustus 2015

0028













































augustus 2015

0029













































augustus 2015

0030













































augustus 2015

0031





































































augustus 2015

0032





































































augustus 2015
0033


































































augustus 2015

0034



















































augustus 2015

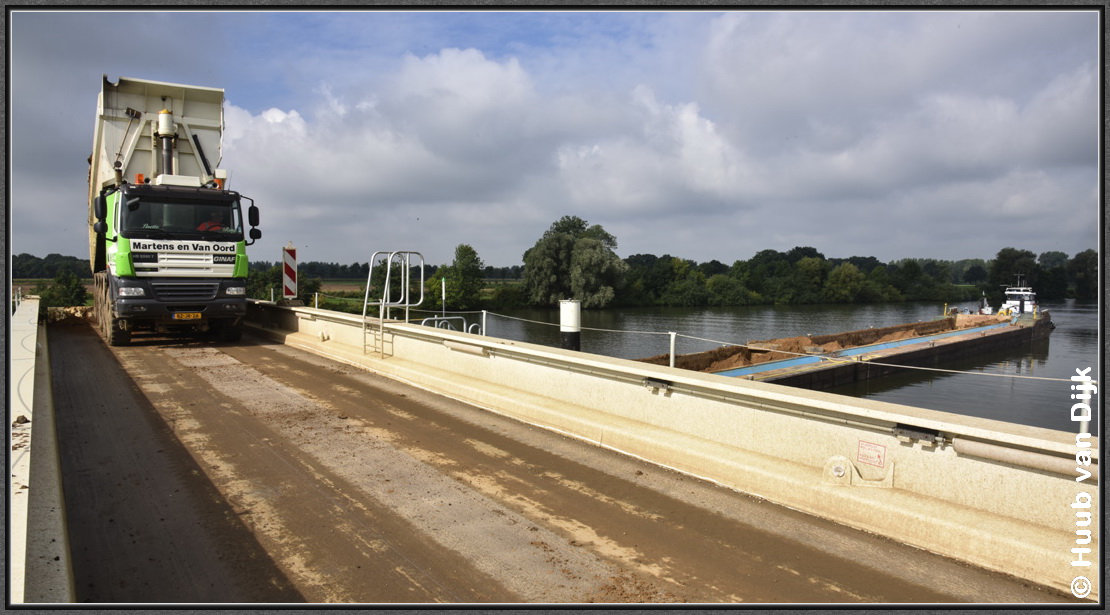

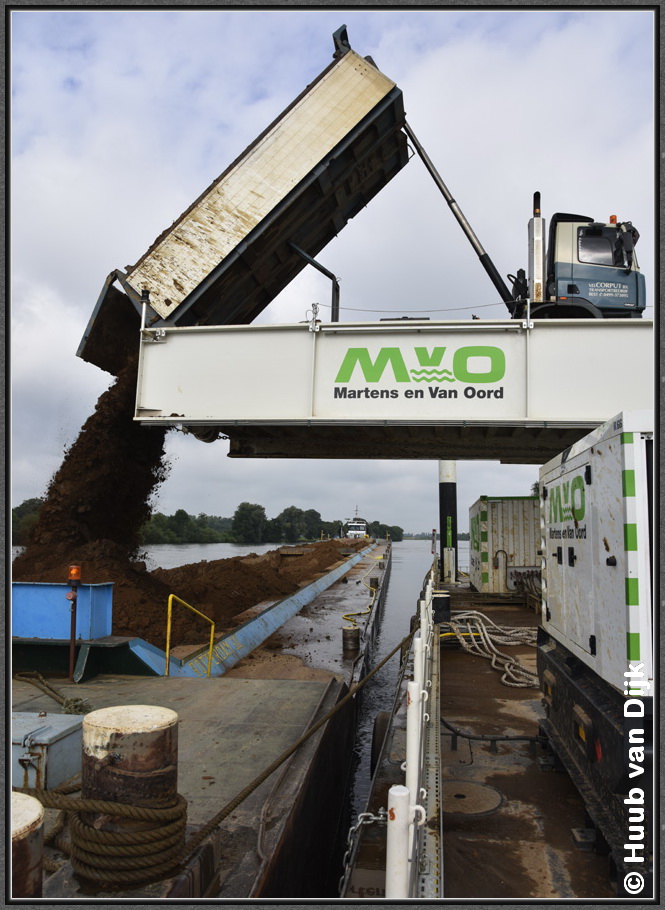

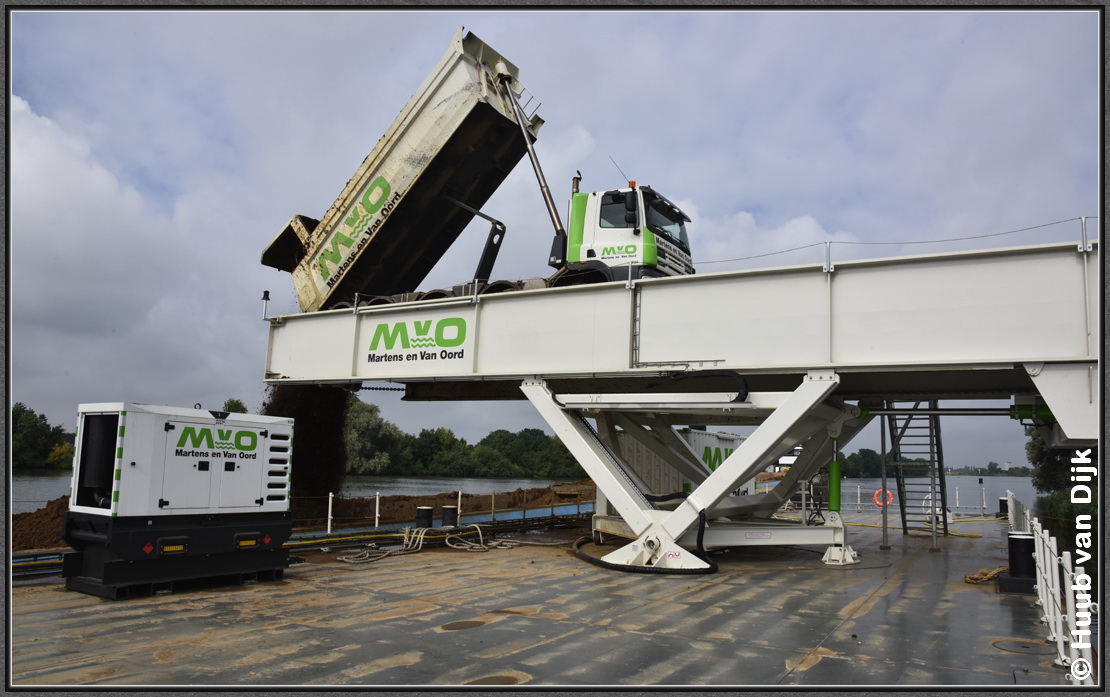

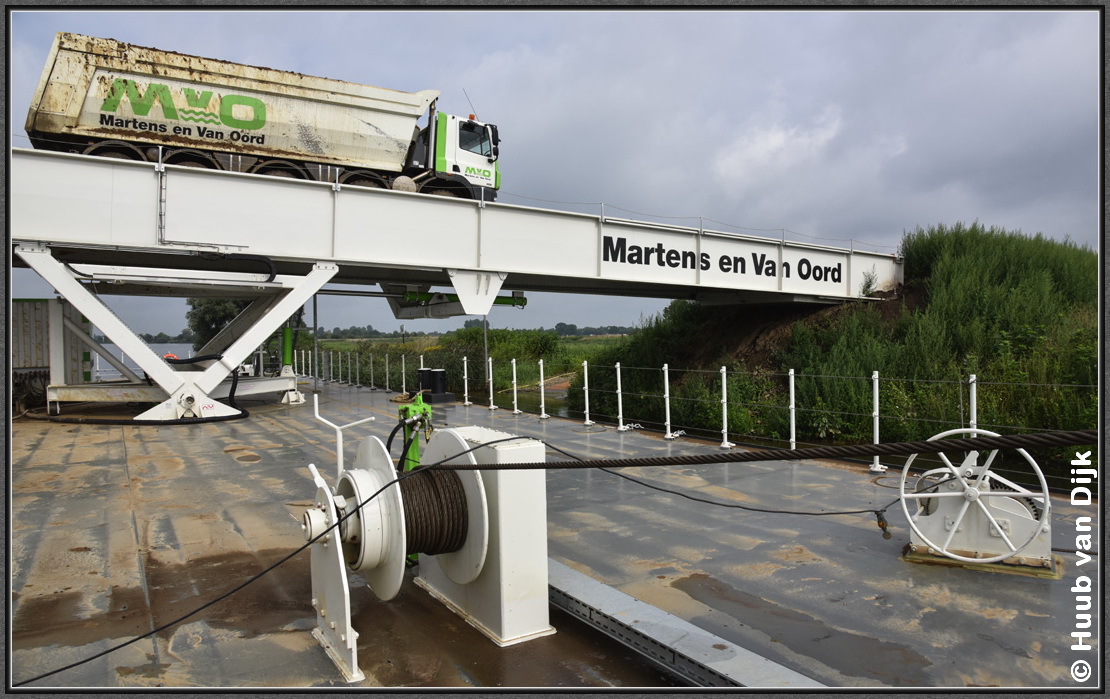

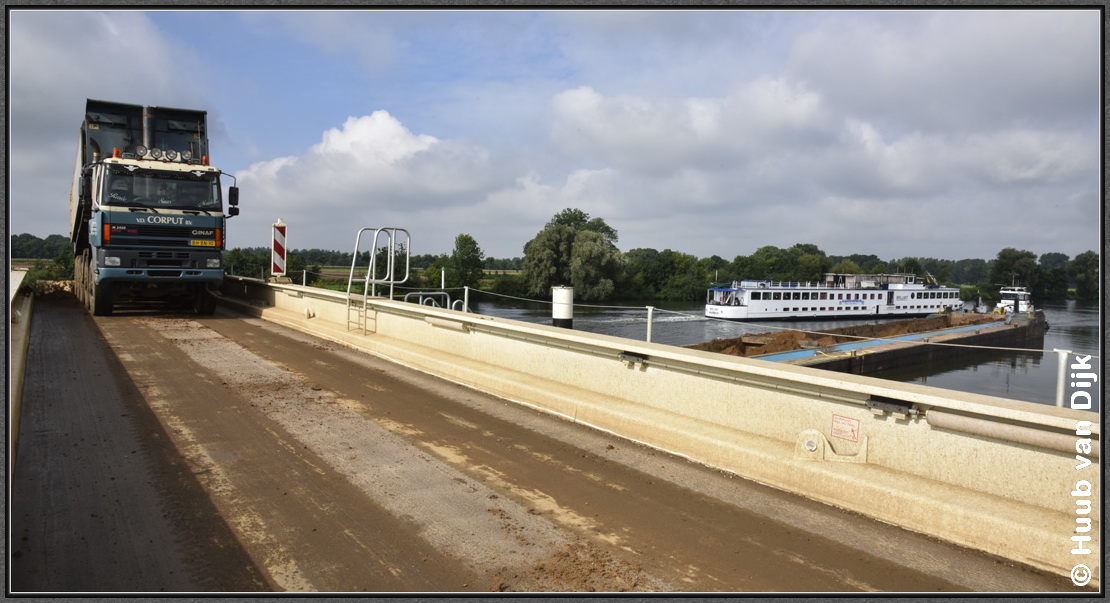

Uniek aan de "Waaloord" is dat de laadbrug geïnstalleerd kan worden met behulp van de techniek aan boord. We hoeven dus geen extern (hulp)materieel meer te gebruiken. Dit heeft als voordeel dat we de laadlocatie eenvoudig kunnen wijzigen en zo blijven de mobilisatiekosten laag. Belangrijk component hierbij is het verrijdbare contragewicht van 60 ton dat we met één druk op de knop kunnen verplaatsen. Bovendien kan het 33 meter lange brugdeel worden in- en uitgeschoven, waardoor er een optimale afstemming mogelijk is op de breedte van de te laden schepen.
De gehele constructie is berekend op voertuigen tot maximaal 80 ton.

0035



















































augustus 2015

0036










































augustus 2015

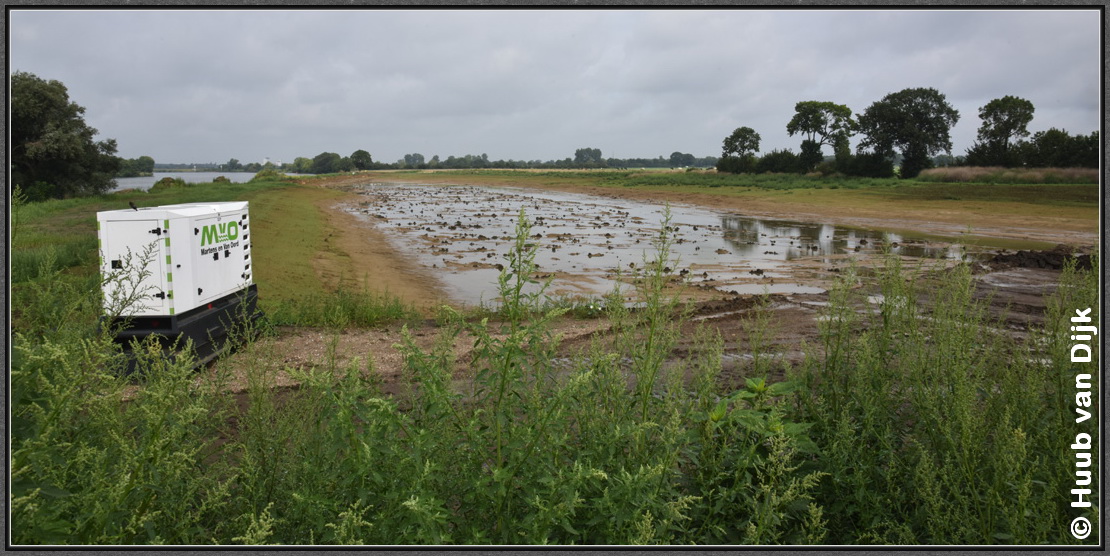

Een deel van de hoogwatergeul dat al gereed is.

0037








































augustus 2015

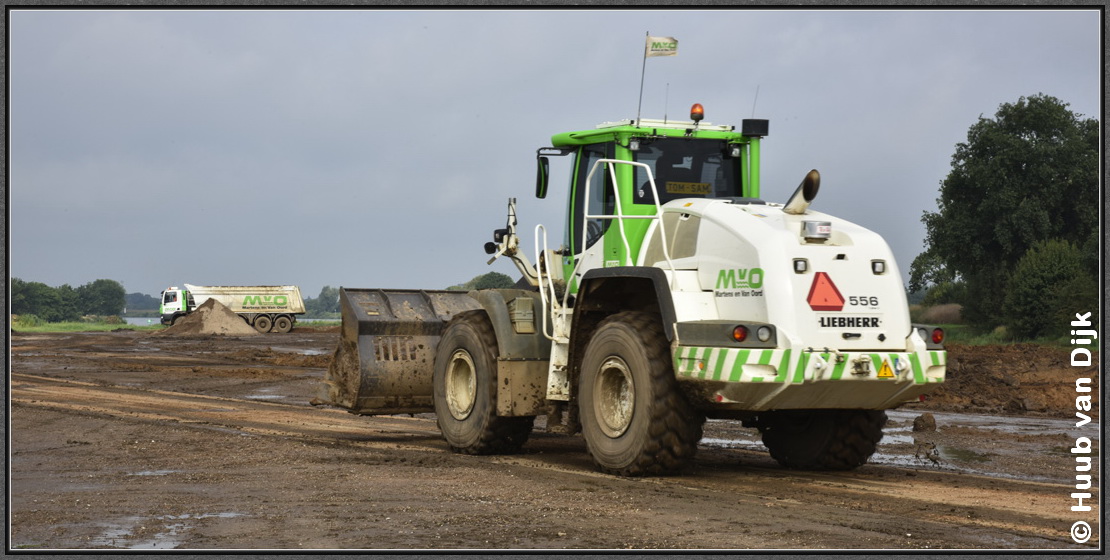

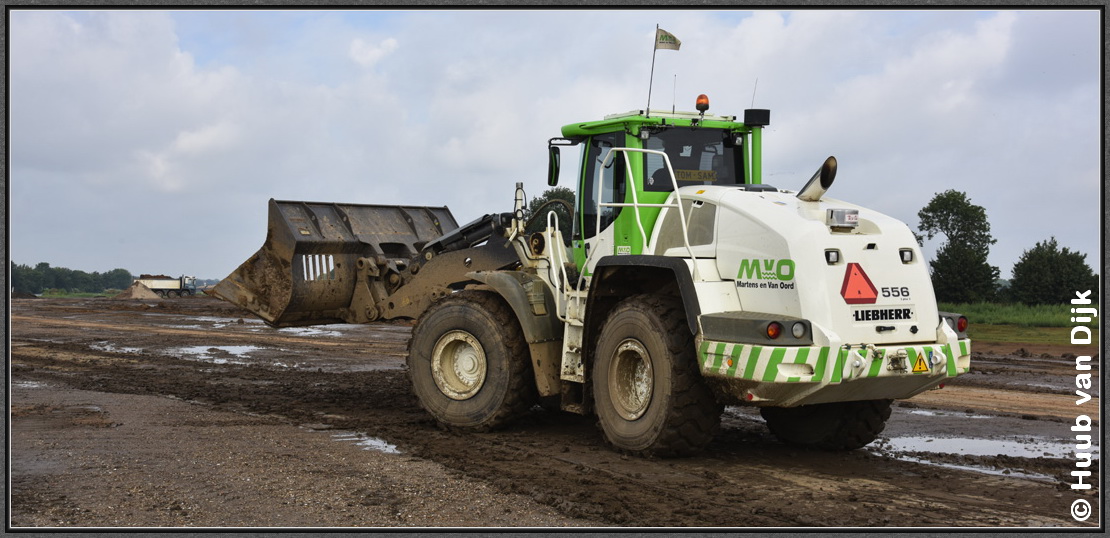

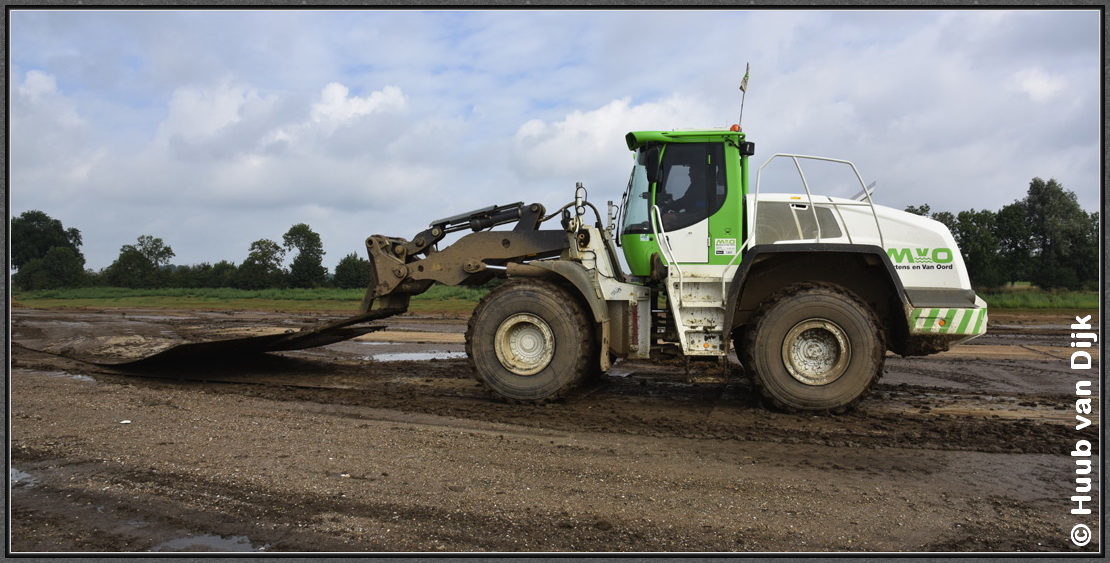

LIEBHERR 556 wiellader voor hand en span diensten.

0038








































augustus 2015

0039










































augustus 2015

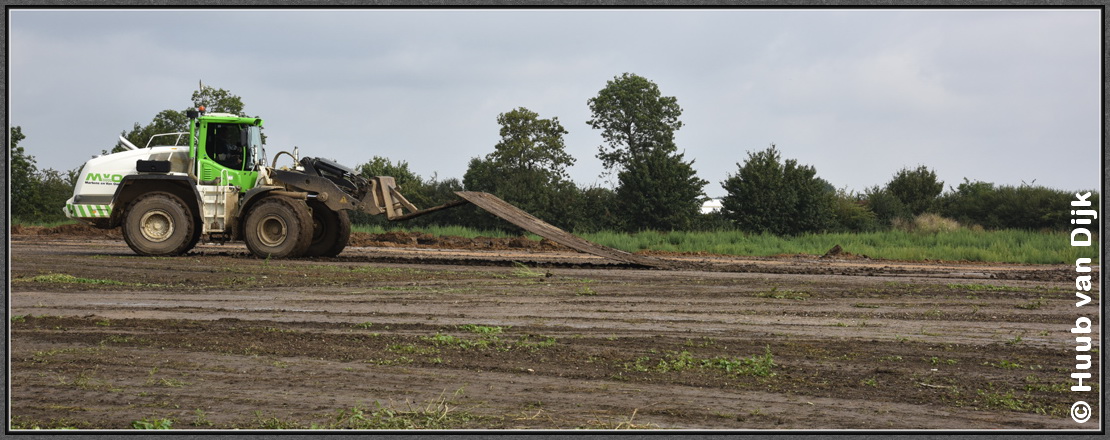

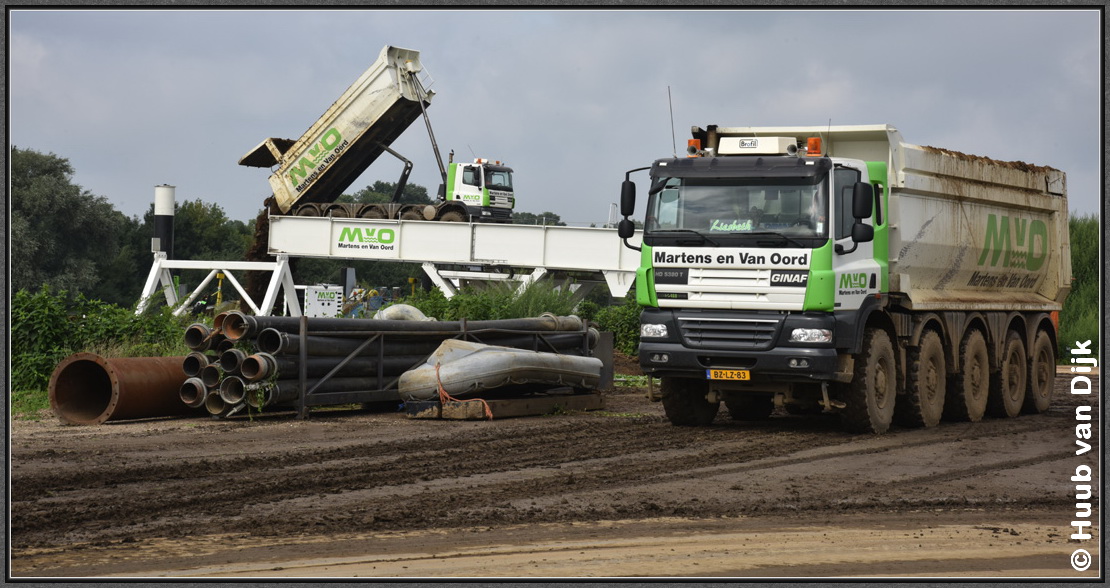

Verleggen rijplaten.

0040












































augustus 2015

0041



































augustus 2015

0042































augustus 2015


0043











































augustus 2015


0044









































augustus 2015

0045











































augustus 2015

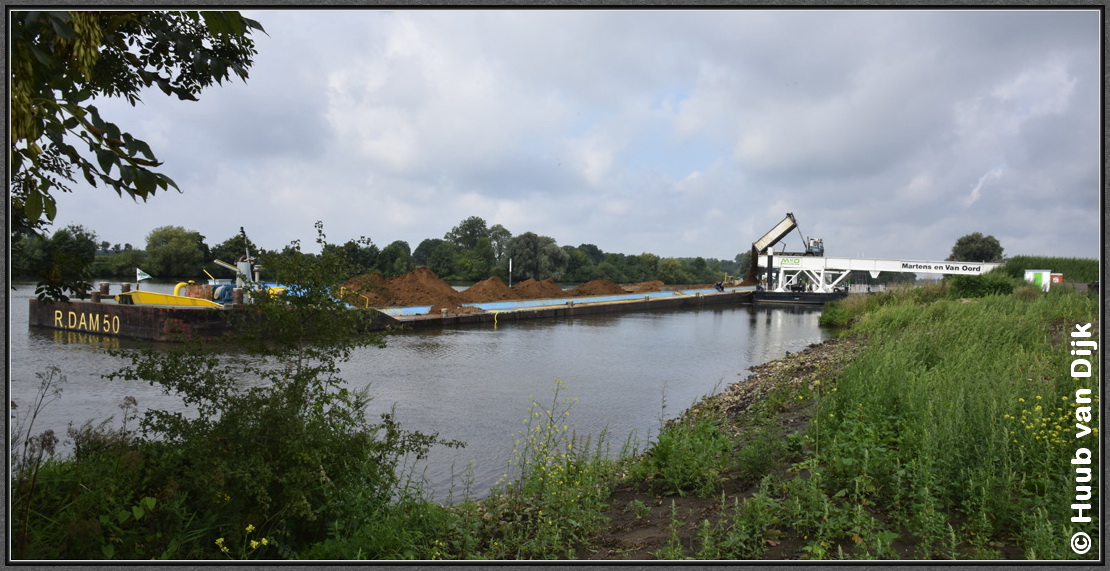

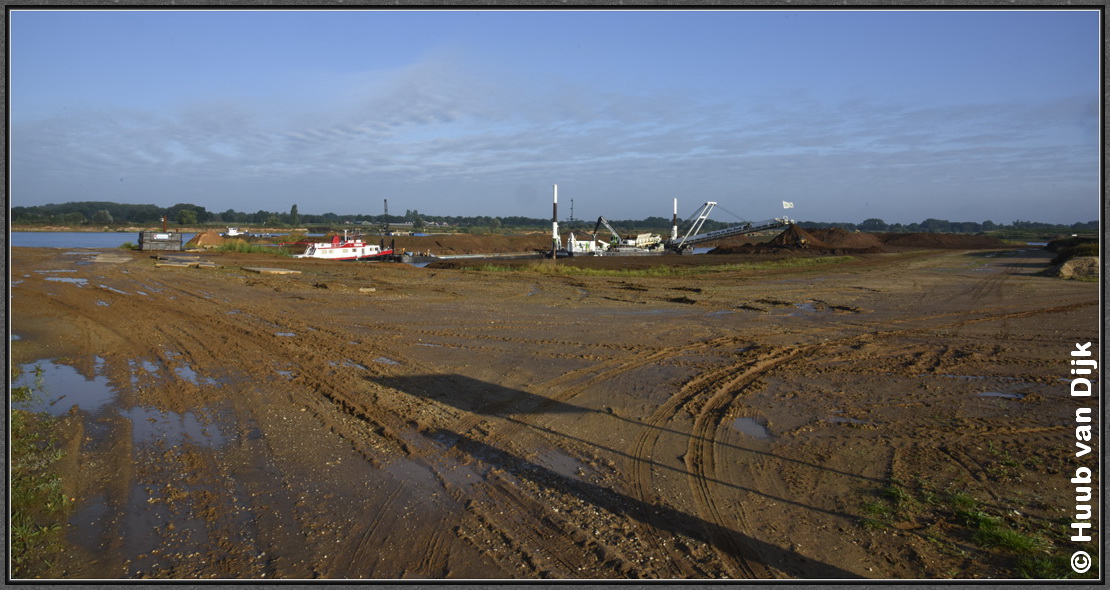

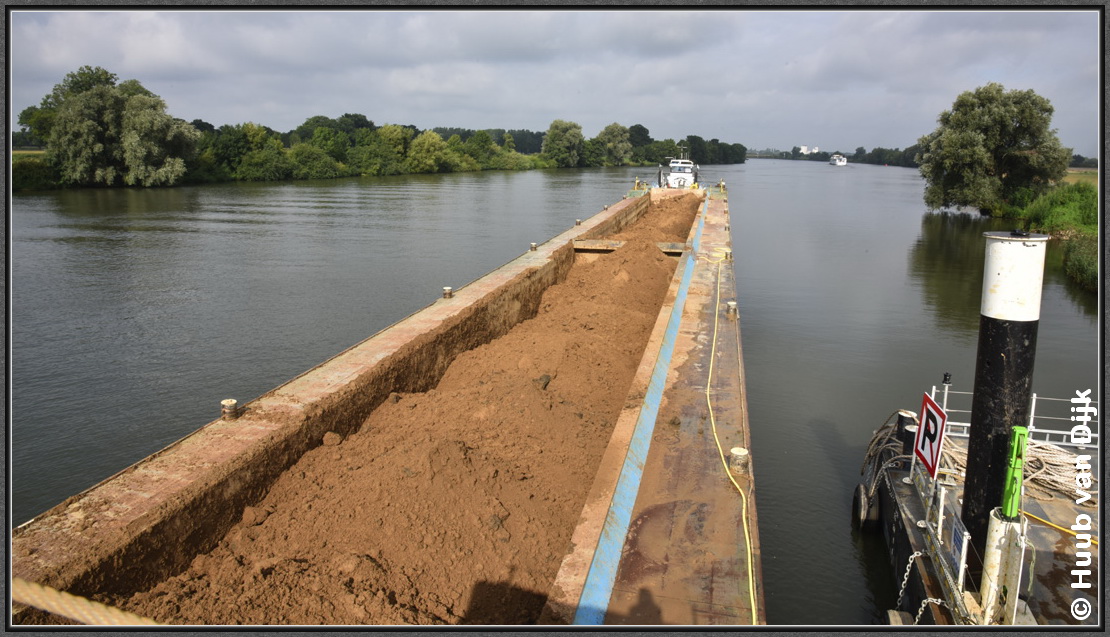

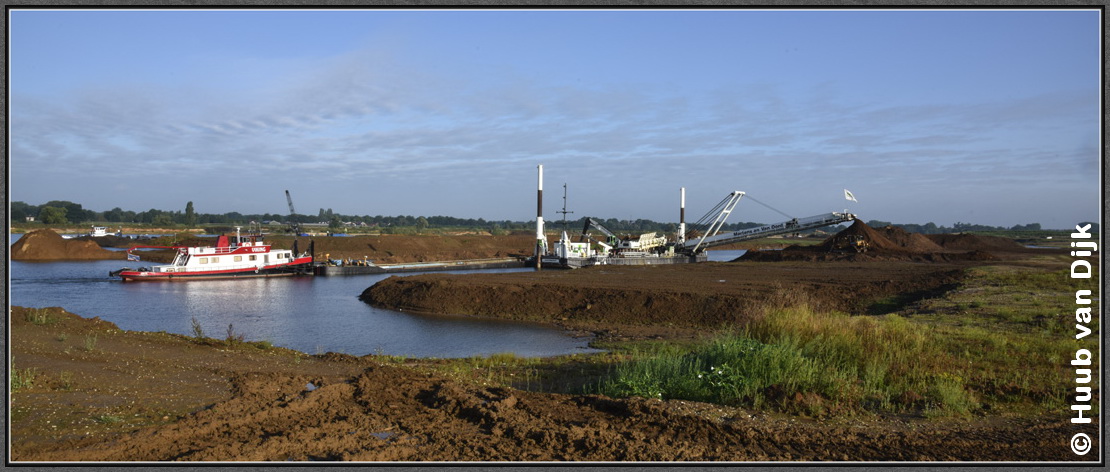

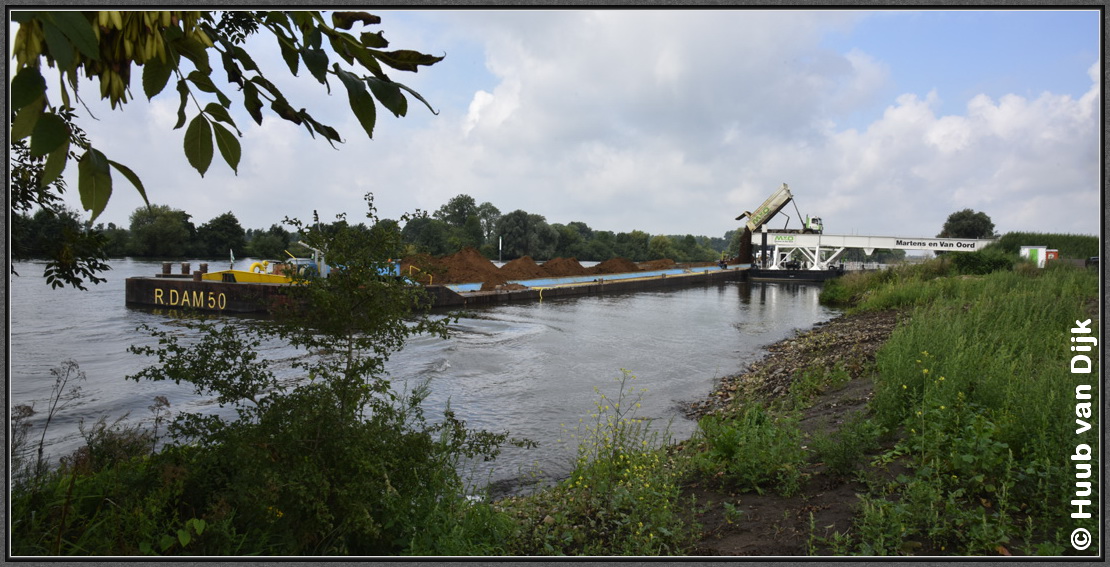

  De overtollige grond word middels twee duwboten met duwbakken naar de zuidelijk liggende, in aanleg zijnde hoogwatergeul in Lomm gevaren, waar de door zand en grindwinning uitgegraven geul wordt verondiept.

0047
































augustus 2015

  De duwbakken worden gelost met een LIEBHERR 944 op de losponton "Terra".

0048




































































augustus 2015

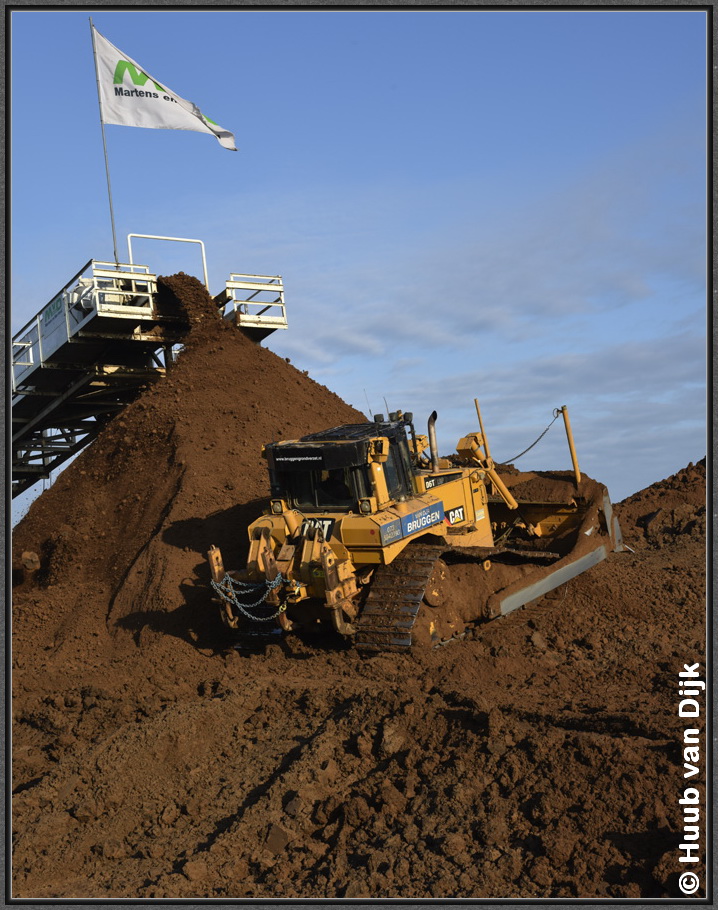

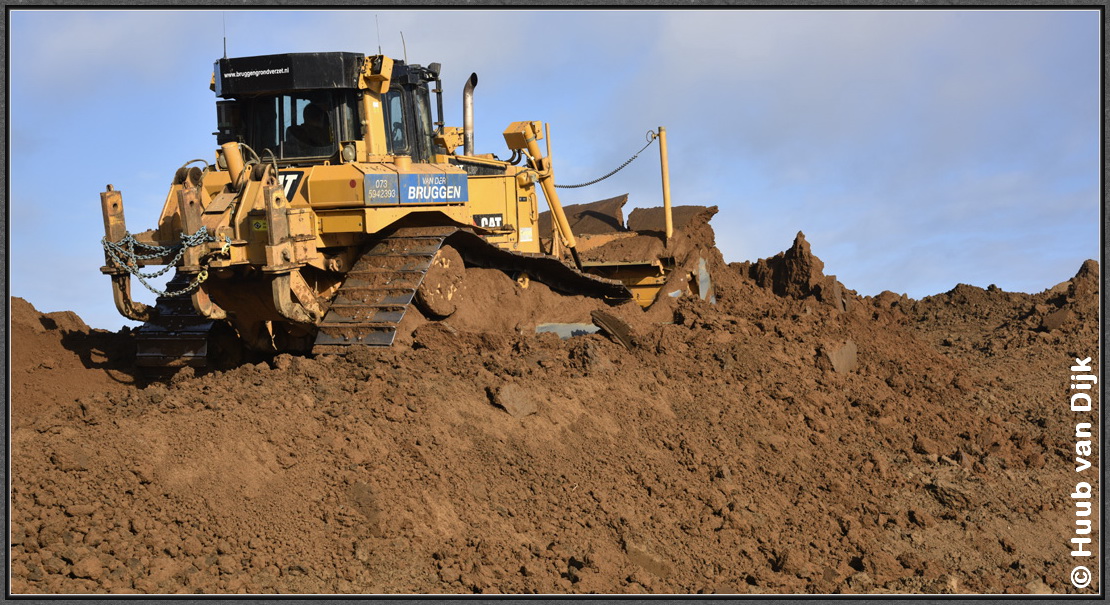

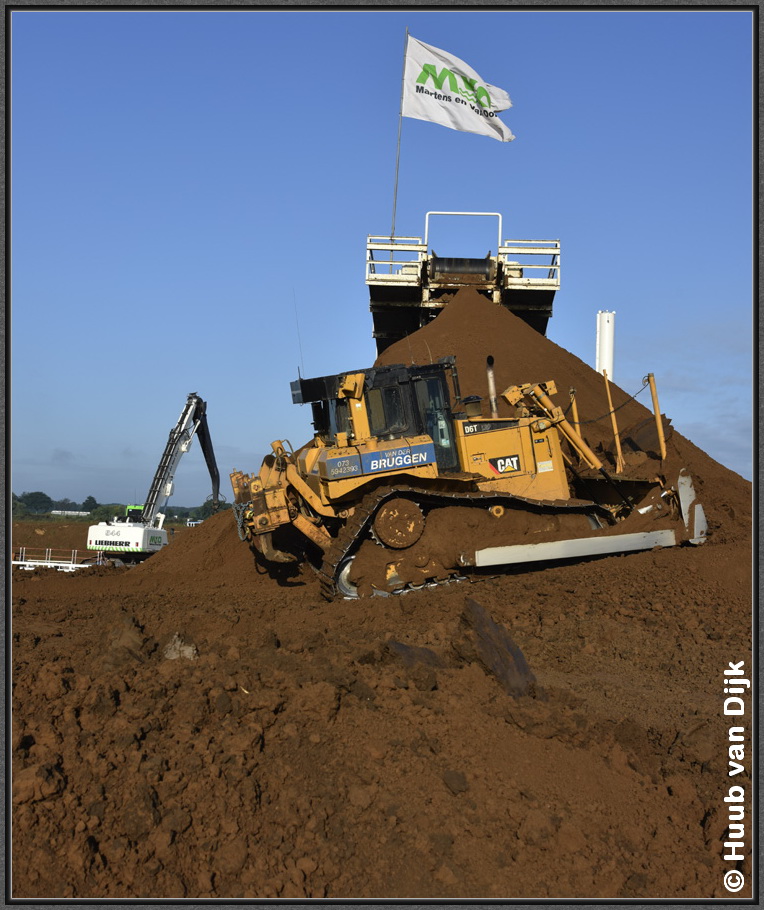

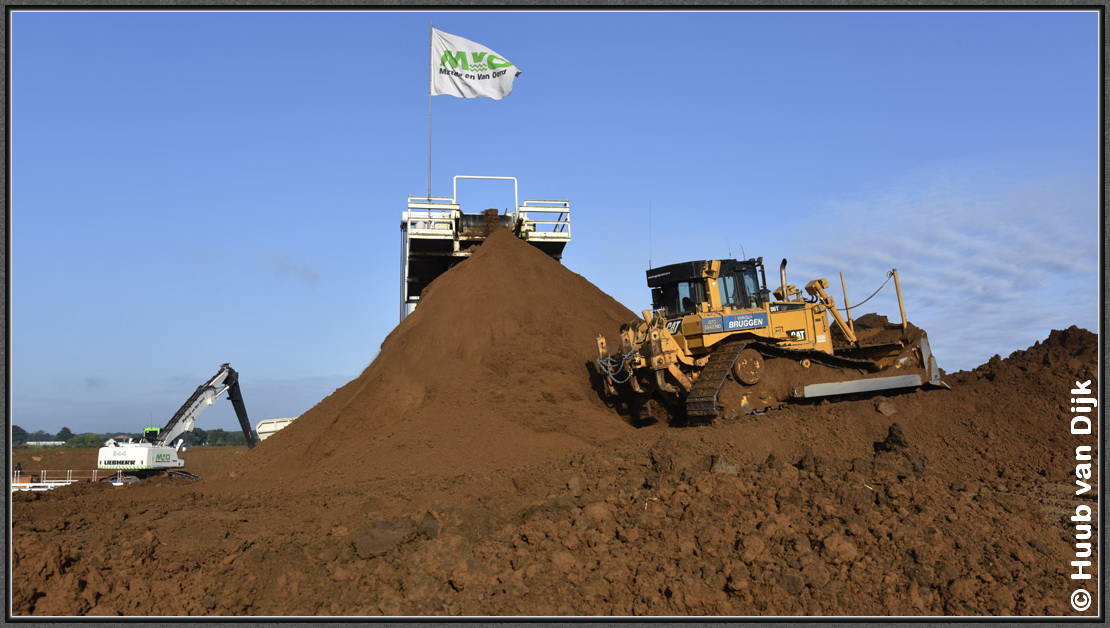

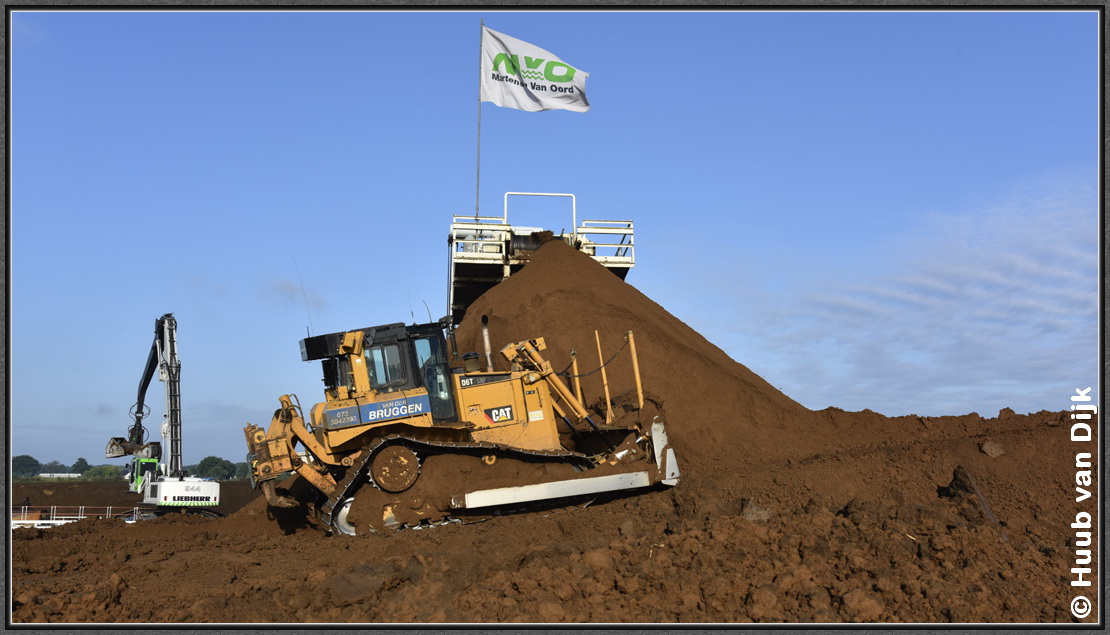

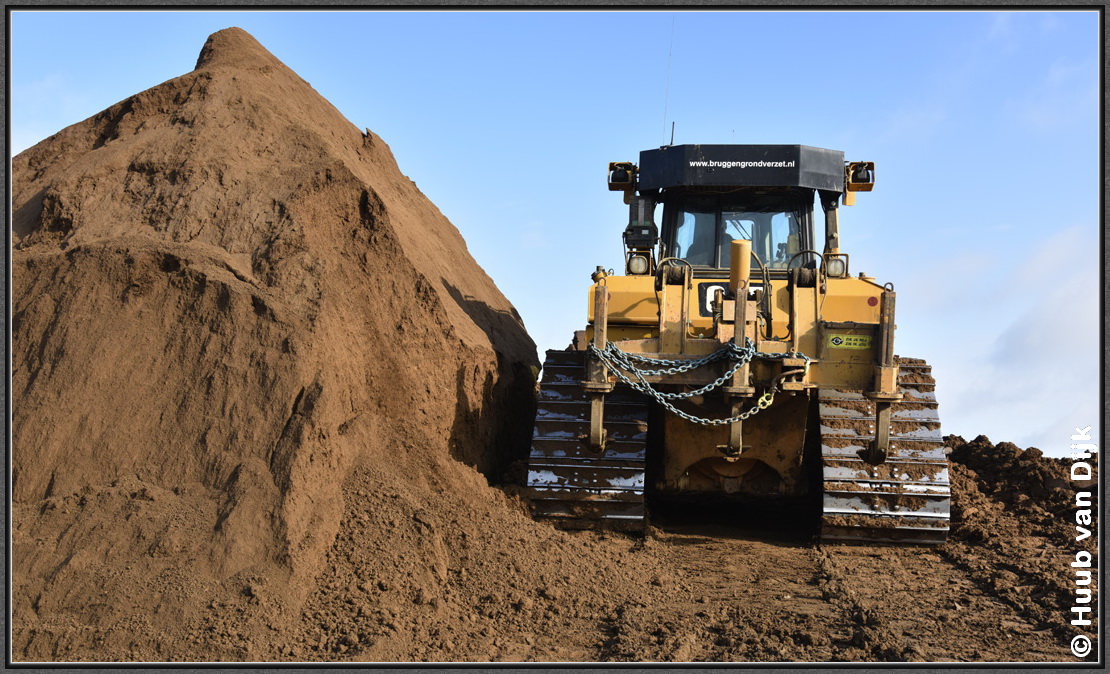

  CATERPILLAR  D6T  LGP van Van Der Bruggen verwerkt de geloste grond.

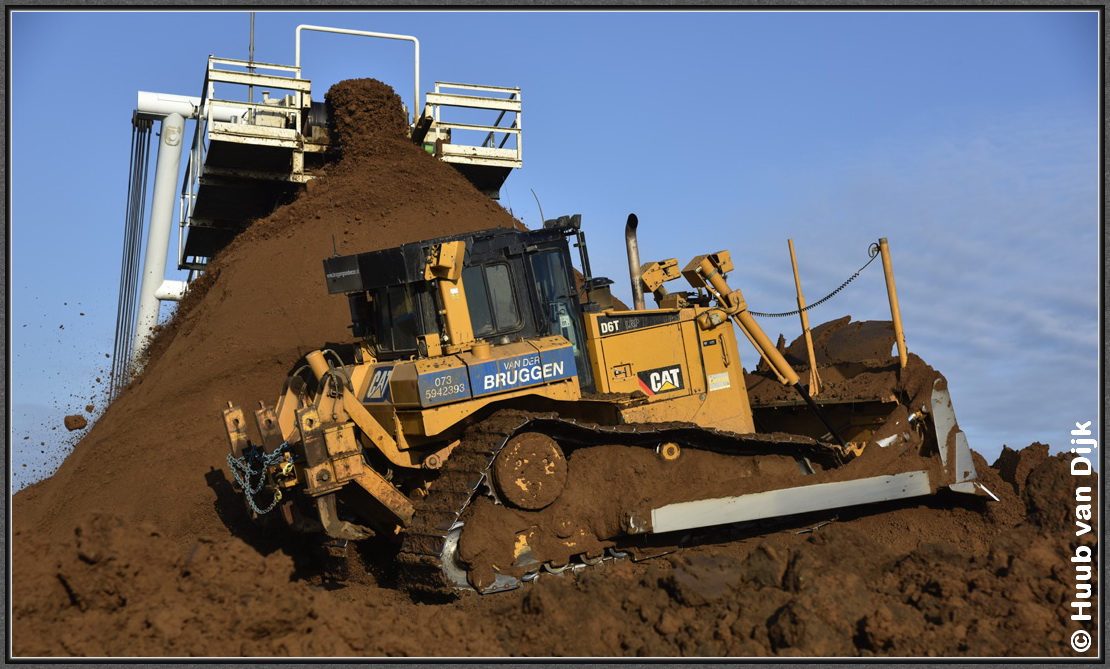

0049



















































augustus 2015

0050




































































augustus 2015

0051















































augustus 2015

0052















































augustus 2015

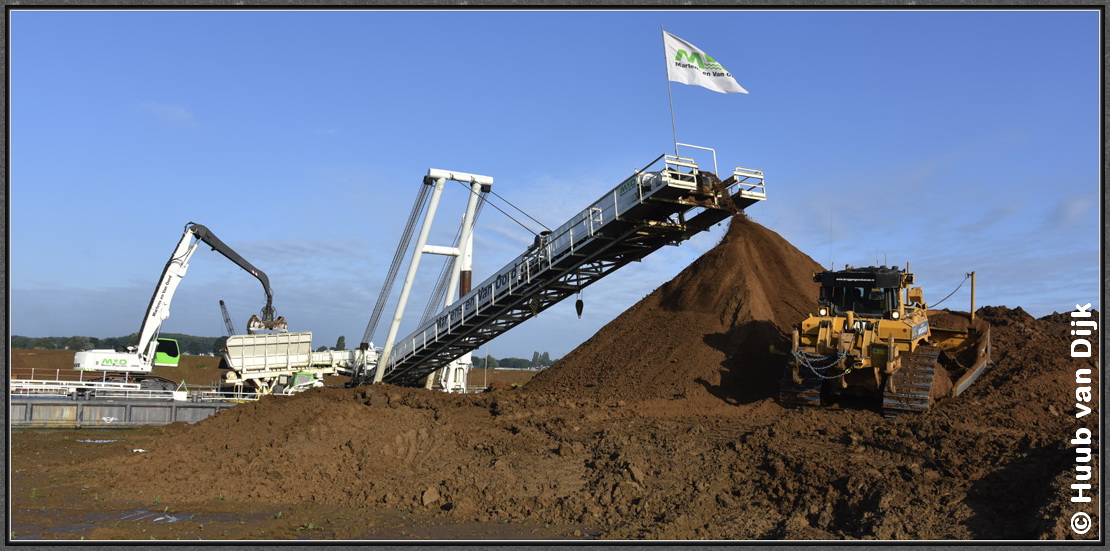

0053








































augustus 2015

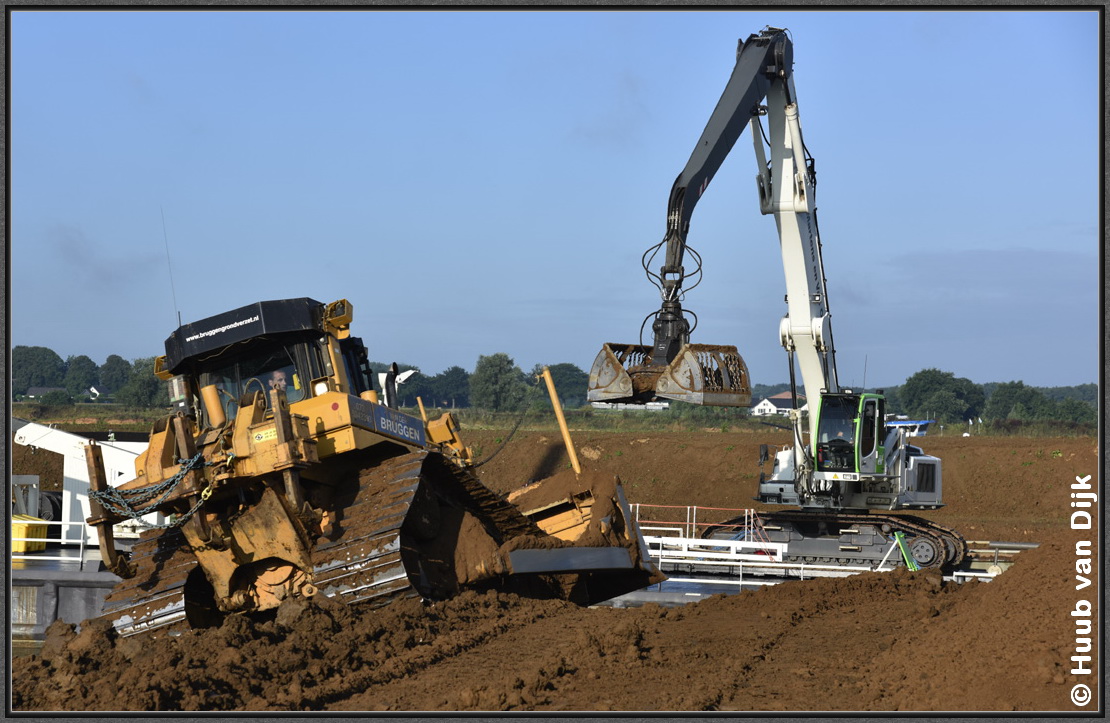

0054



















































augustus 2015

0055



















































augustus 2015

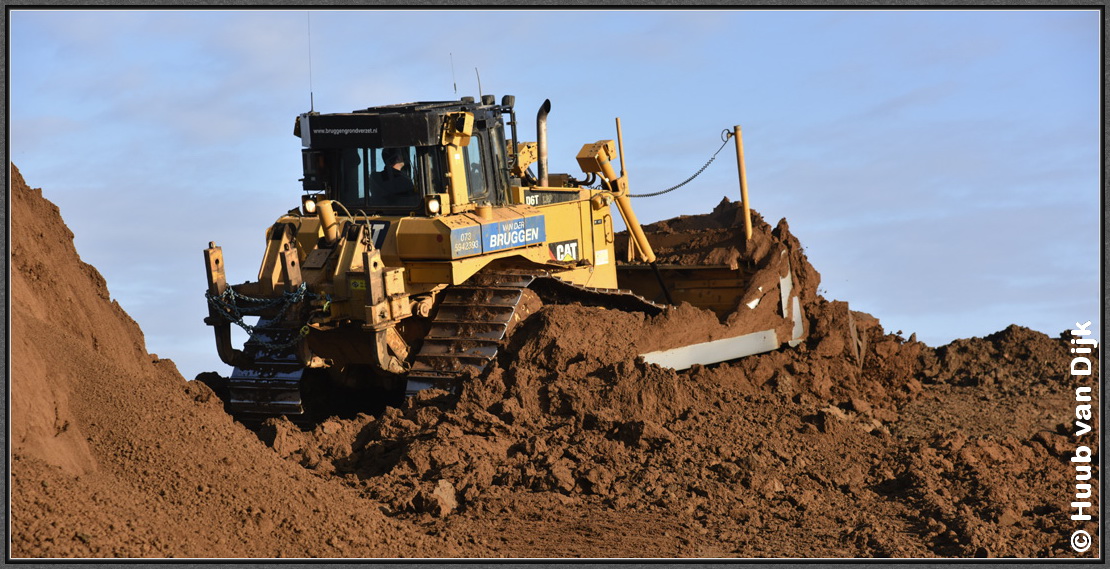

0056










































augustus 2015

0057










































augustus 2015

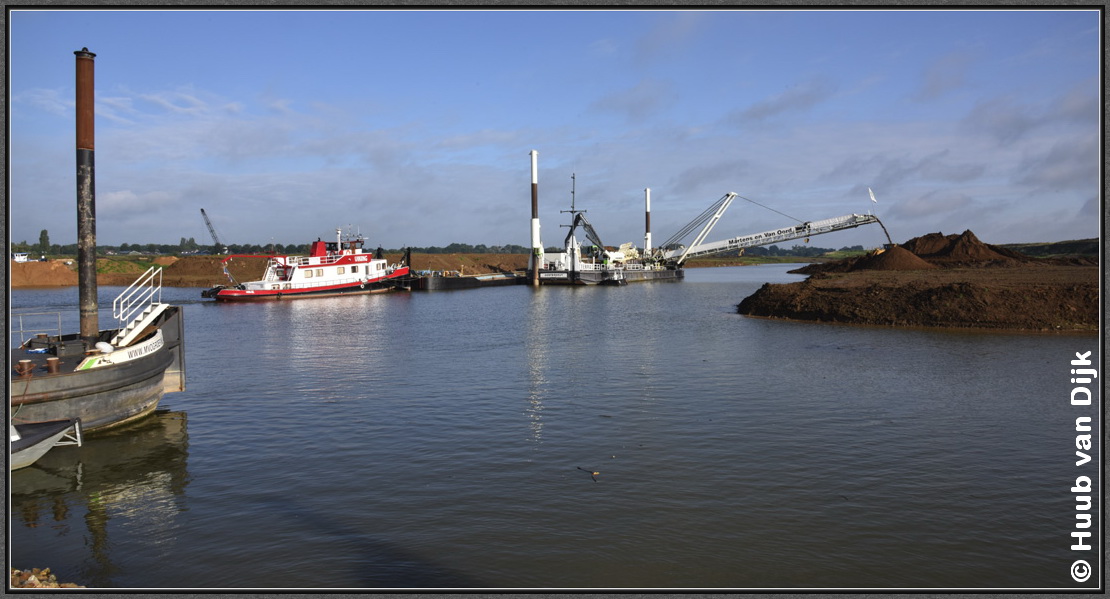

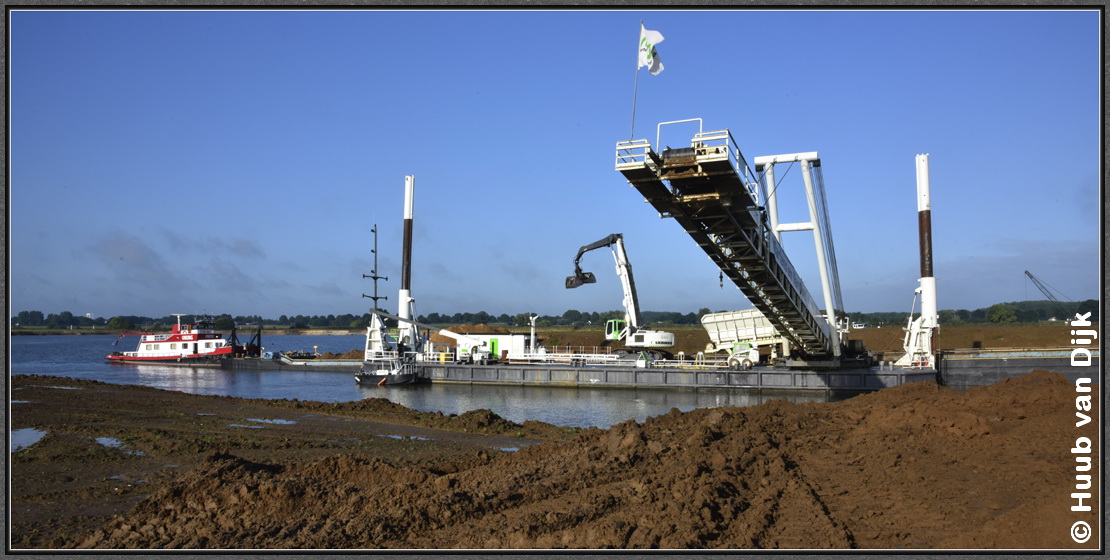

  Verhalen van de "Terra".

0058










































augustus 2015

0059















































augustus 2015

0060





































































augustus 2015

0061



















































augustus 2015

0062














































augustus 2015

0063









































augustus 2015

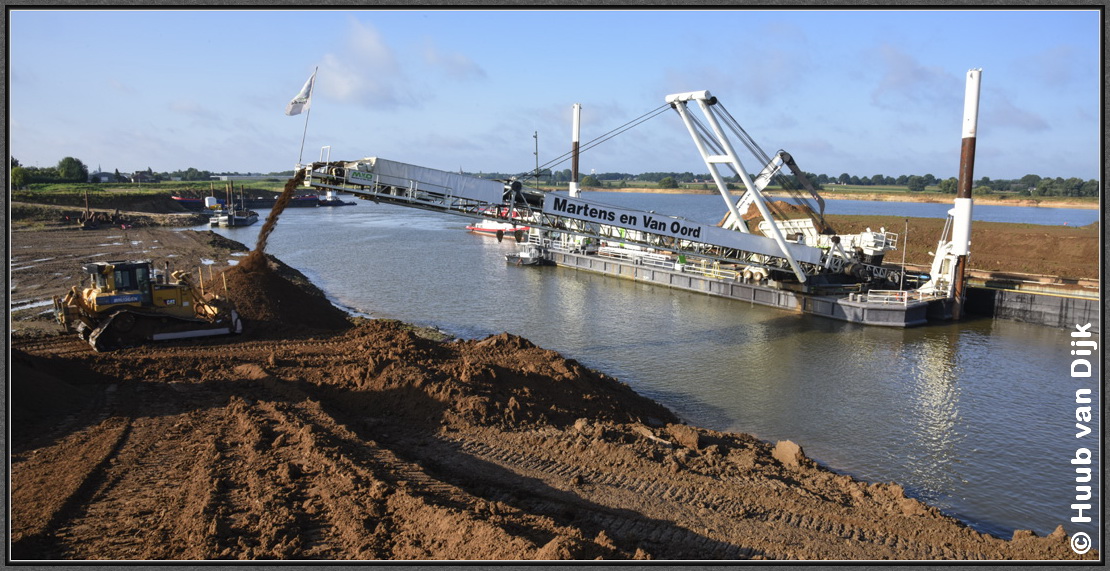

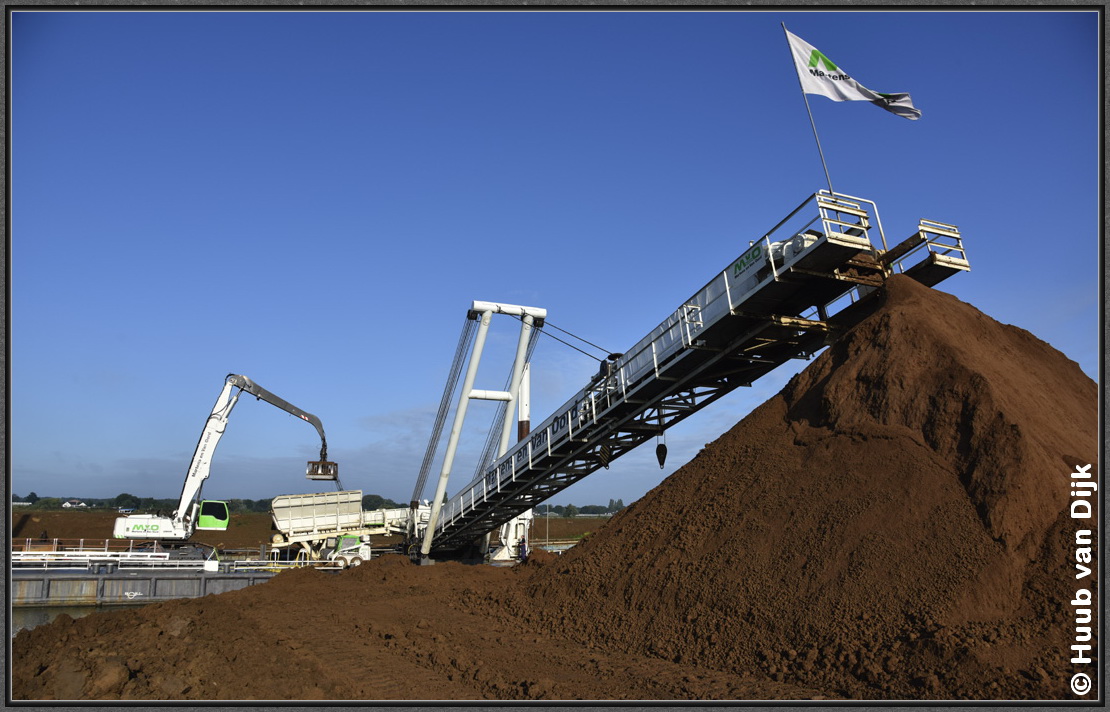

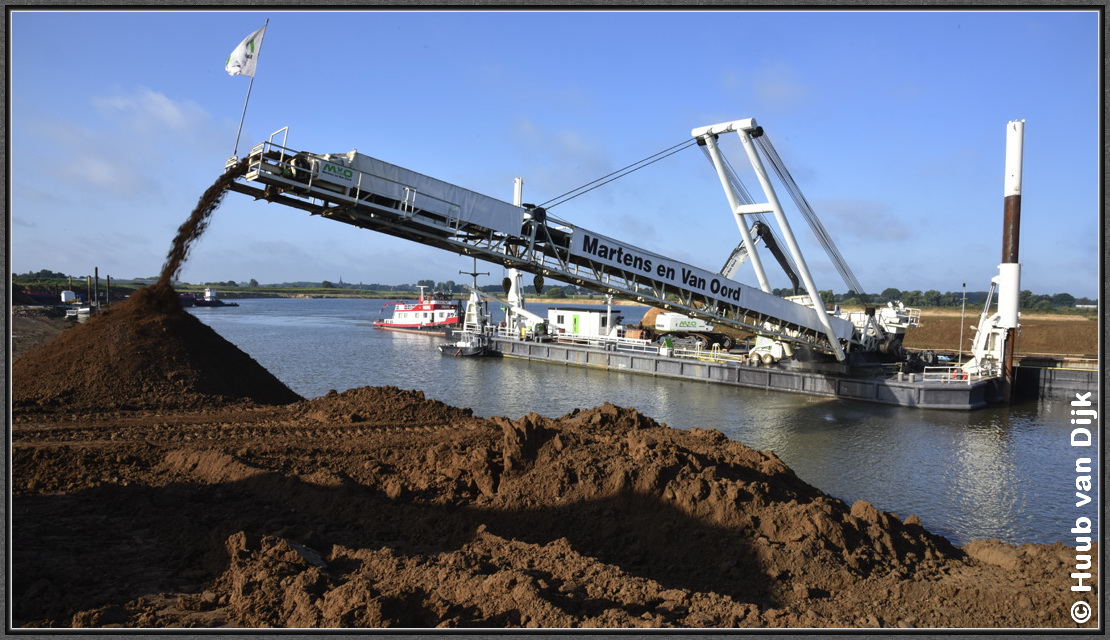

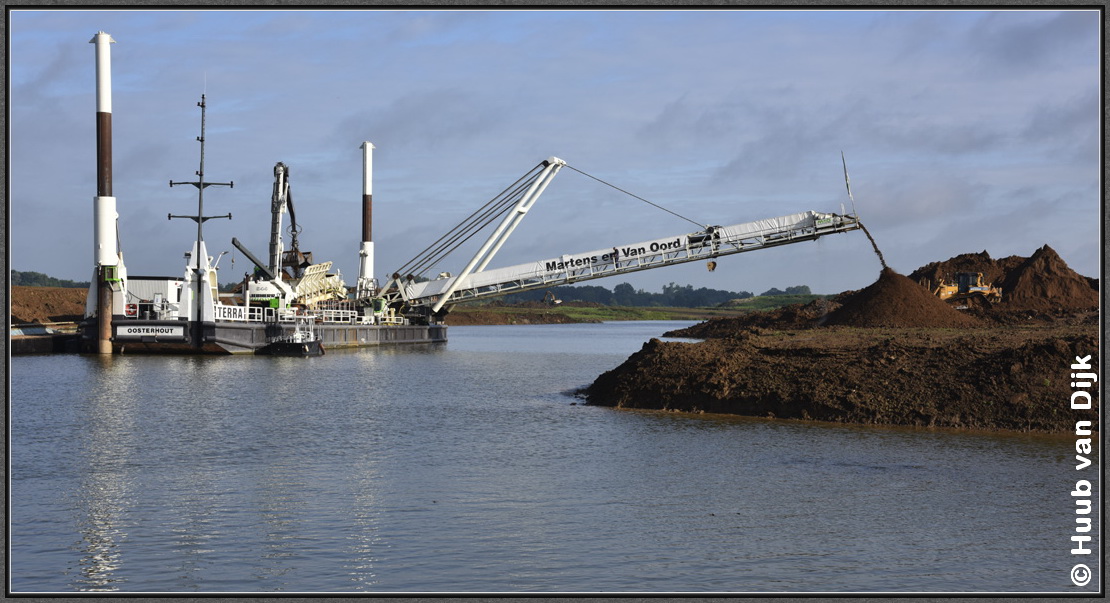

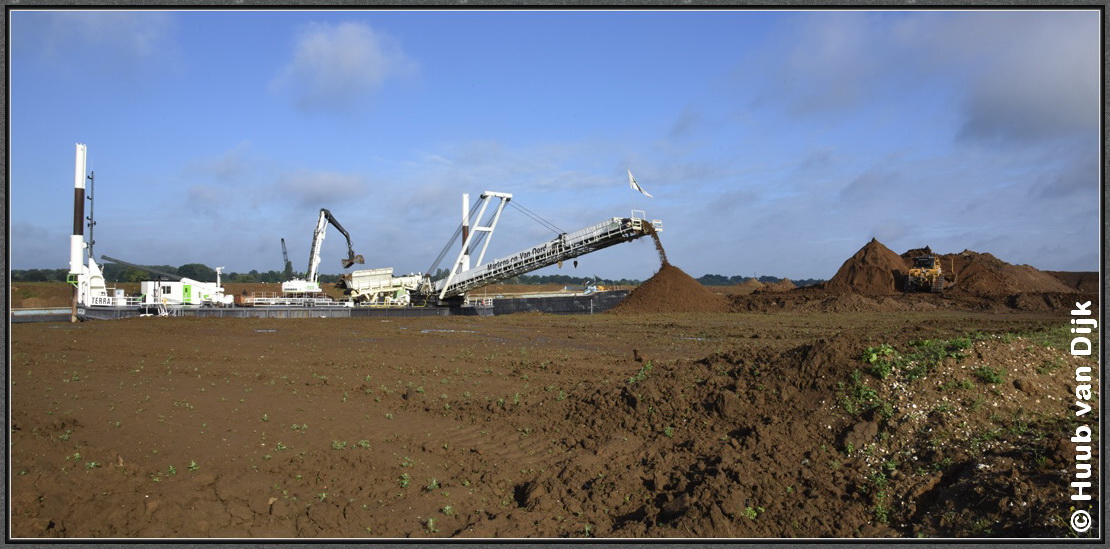

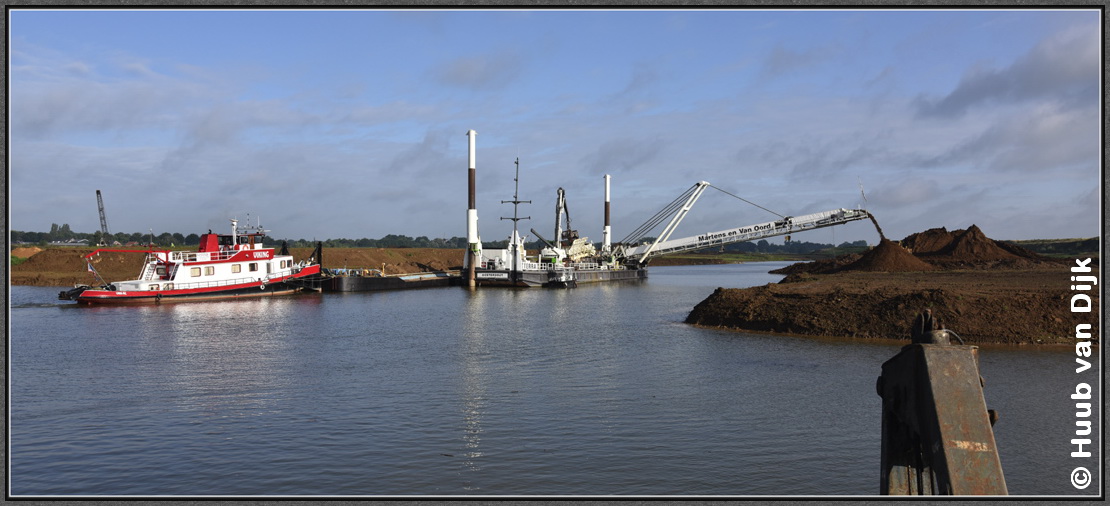

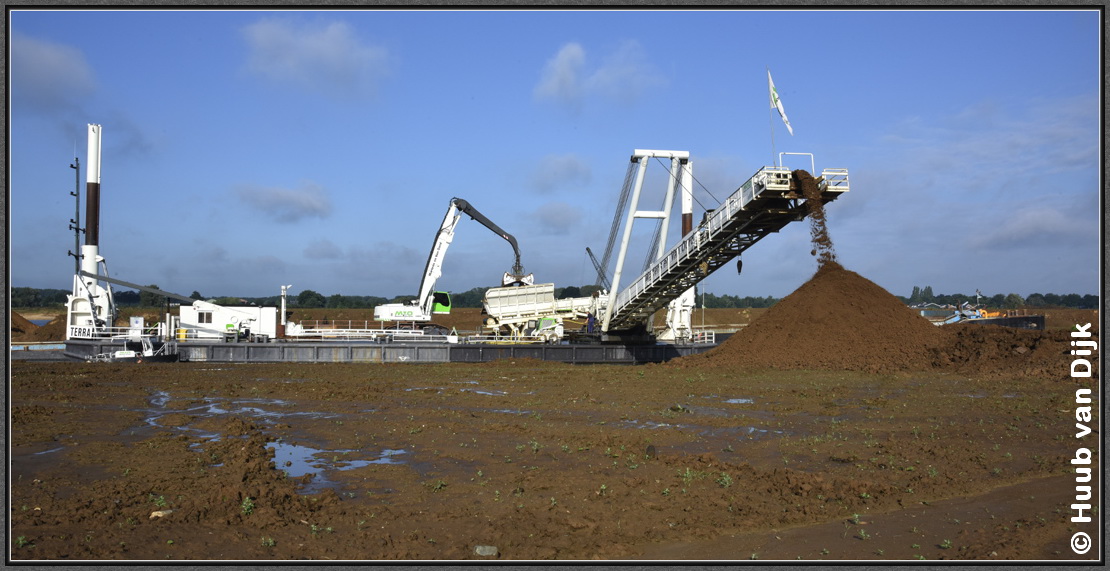

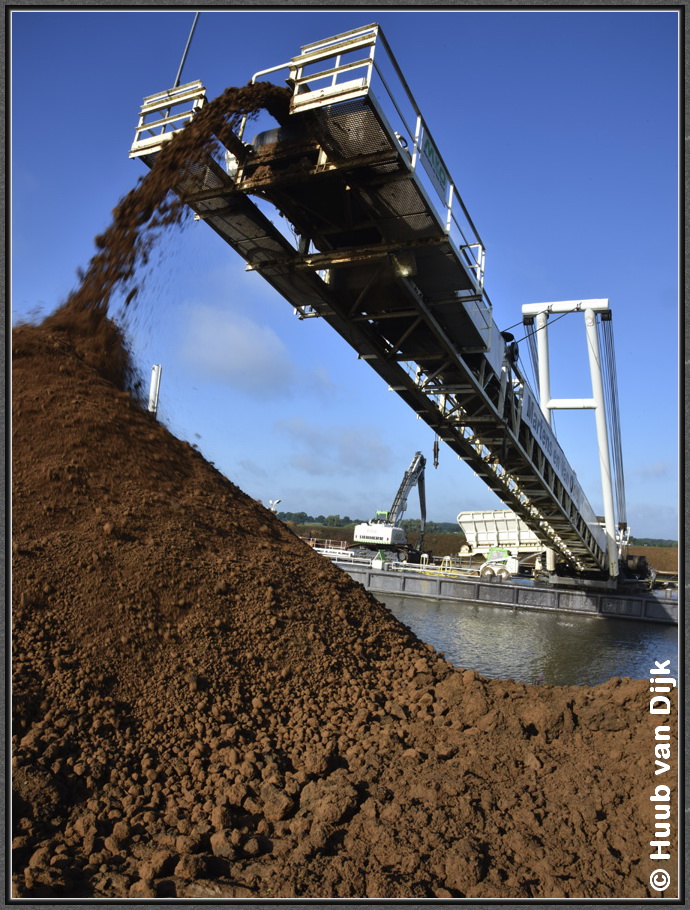

  Overslagponton "Terra" is geschikt voor het lossen van schepen met zand en/of klei op plaatsen waar geen loswal aanwezig is. Met een hydraulische graafmachine worden de schepen gelost en via een 45 meter lange transportband wordt het materiaal naar de vaste wal getransporteerd. Vanuit daar kan het met dumpers en vrachtwagens worden weggereden.

0064









































augustus 2015

0065





































augustus 2015


0066












































augustus 2015



0067











































augustus 2015
