Moerdijk  -  Bouw klasseerinstallatie en opslag hoogwaardige bulkgoederen.







Op het industrieterrein Moerdijk verrijst op een 12 ha grote terrein aan de Oostelijke randweg een ultra moderne bulk- en bouwstoffen terminal.

De terminal word geŽxploiteerd door Overslag Bedrijf  Moerdijk (O.B.M.) en Martens en Van Oord (M.v.O.).

O.B.M. is een samenwerkingsverband tussen Martens en Van Oord en de Nooijen groep uit Oss, 1/3 van het terrein word gebruikt door O.B.M. voor op - en overslag van hoogwaardige bulkgoederen in stof en geluidsdichte hallen, het overige terrein word gebruikt door M.v.O. , voor enerzijds de op - en overslag en anderzijds de bewerking van bouwstoffen, zo word ondermeer een klasseerinstallatie voor zand en grind gebouwd die tevens geschikt is voor het reinigen van gebruikte materialen zoals spoorballast, directe aanleiding voor de bouw van deze installatie is het door M.v.O. aangenomen werk, het verdiepen van de Maas tussen Grave en Gennep waar ca. 2.500.000 M3 zand en grind word gewonnen, om ervoor te zorgen dat beide bedrijven over voldoende kadelengte kunnen beschikken word er een insteekhaven gerealiseerd met een kadelengte van 550 m. en een diepte van 9 m.

De insteekhaven word gebouwd in opdracht van het Havenschap Moerdijk door :  VAN OORD Rotterdam met als onderaannemers voor het heiwerk de VOORBIJ groep uit Amsterdam en voor het uitgraven van de haven MARTENS en Van OORD.

De opslaghallen worden gebouwd door  : CORDEEL NEDERLAND.

Het betonwerk voor de Klasseerinstallatie word gemaakt door : MARTENS EN VAN OORD.

Onderstaande foto's geven een beeld van de werkzaamheden vanaf  mei 2009.







0001





































Foto M.v.O.

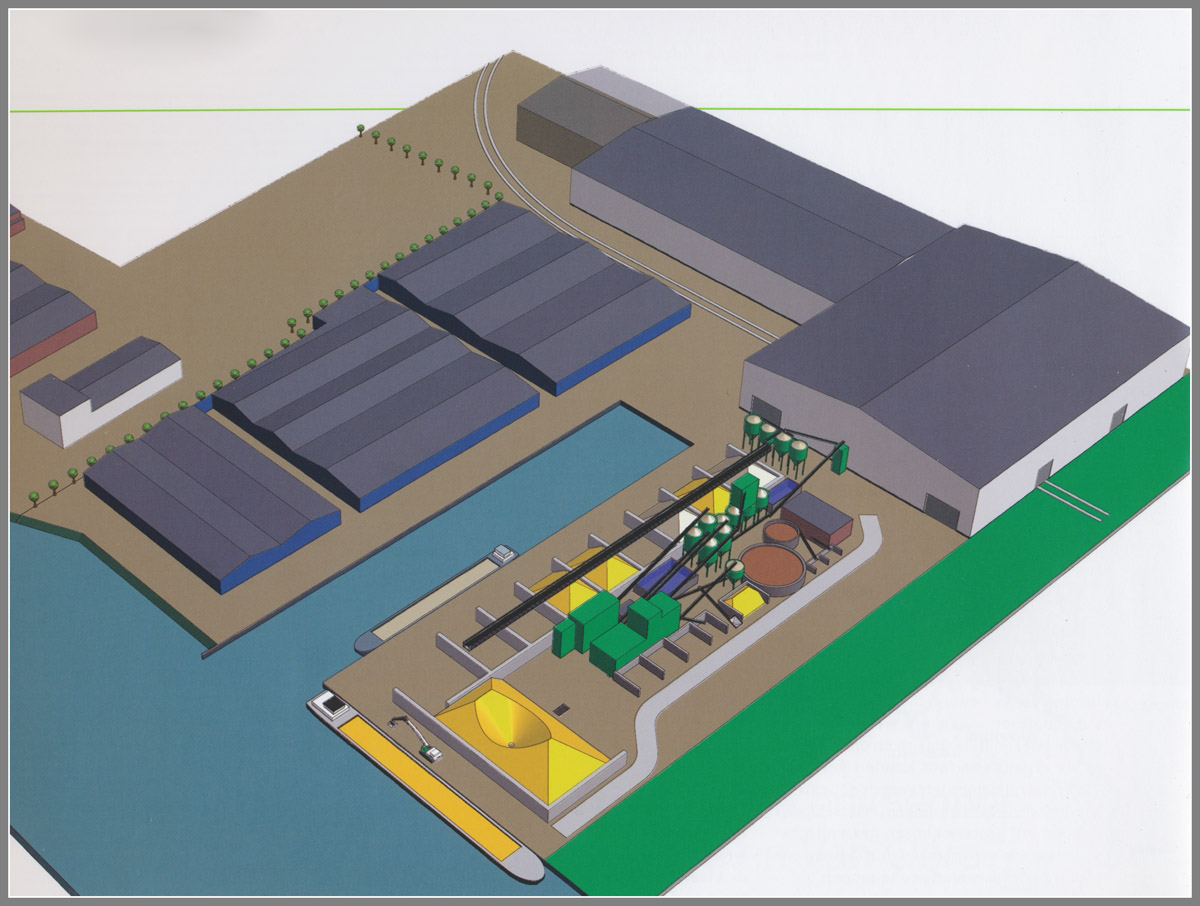

0002











































Foto M.v.O.





------------

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

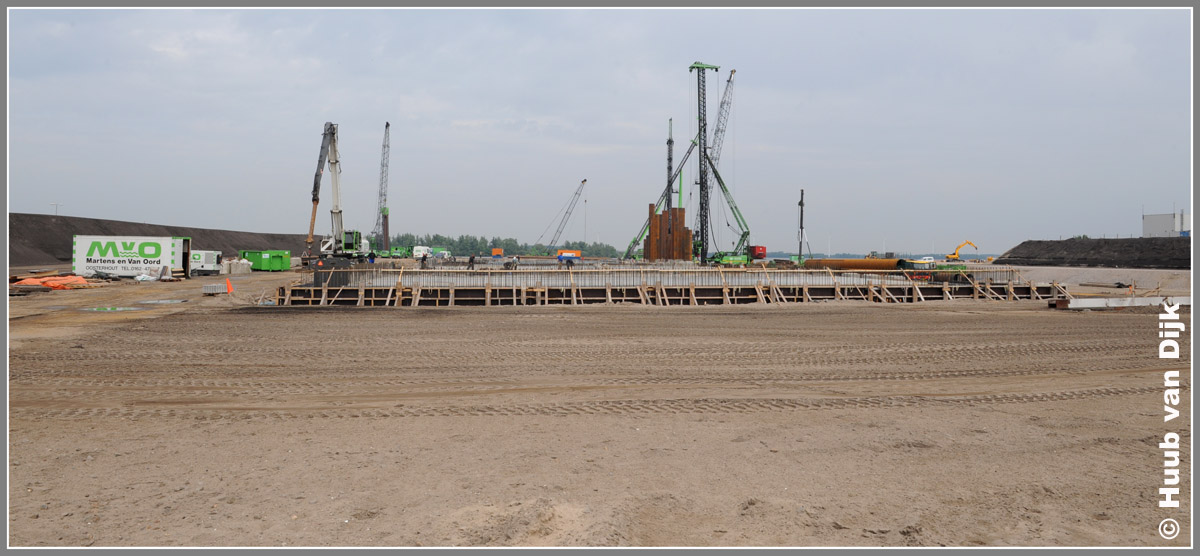

0010

























14 mei 2009


  Betonnen vloeren voor de voorrraad silo's.

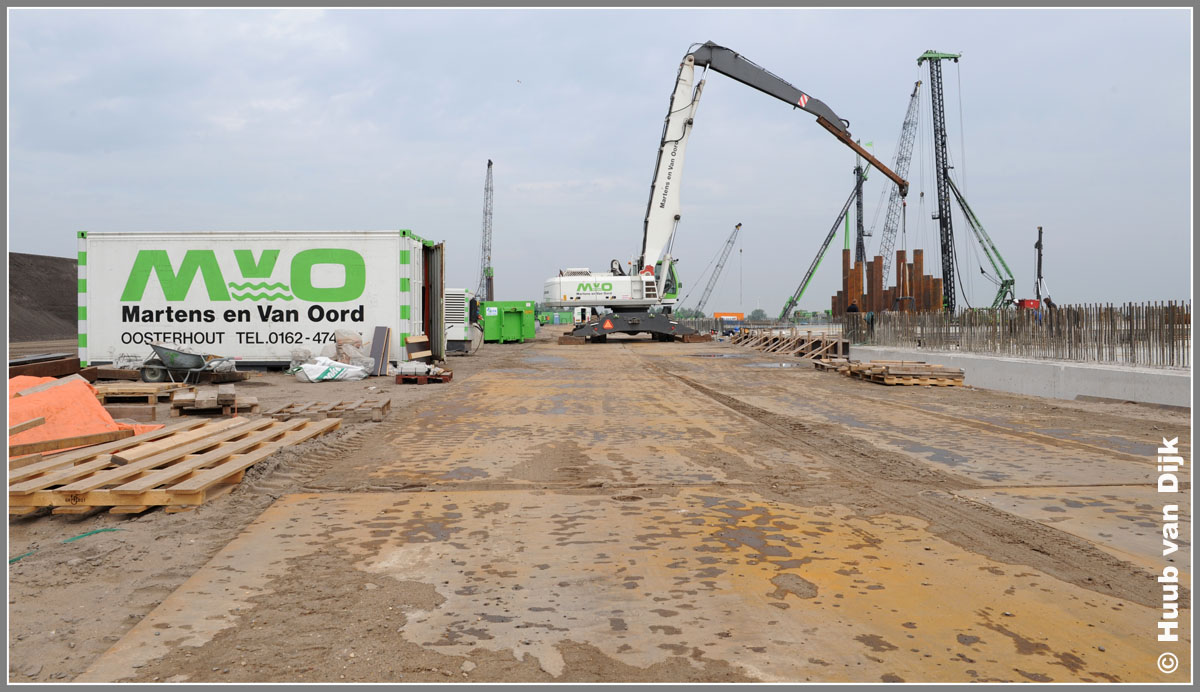

0011































14 mei 2009





0012

































14 mei 2009

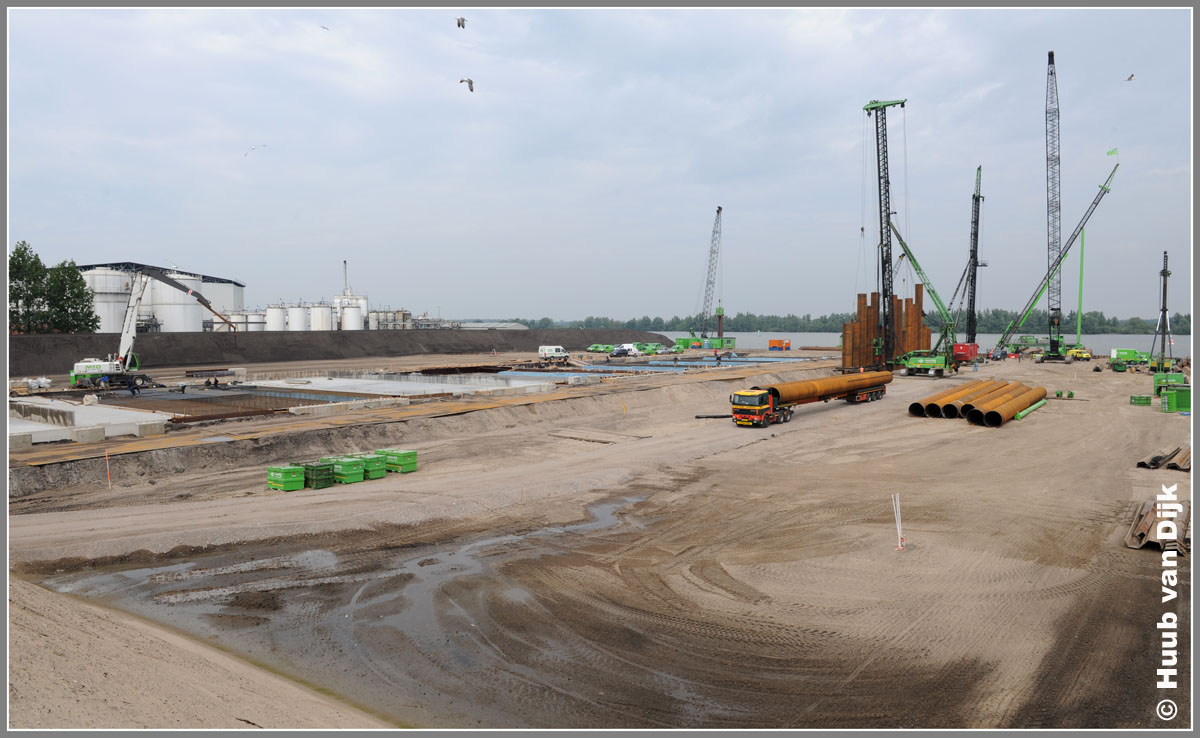

  De basis van de kademuur word gevormd door een 550 meter lange combiwand welke bestaat uit buispalen en damwanden welke worden verankerd met       MV palen, hier het heiwerk voor de insteekhaven.


0013

































14 mei 2009

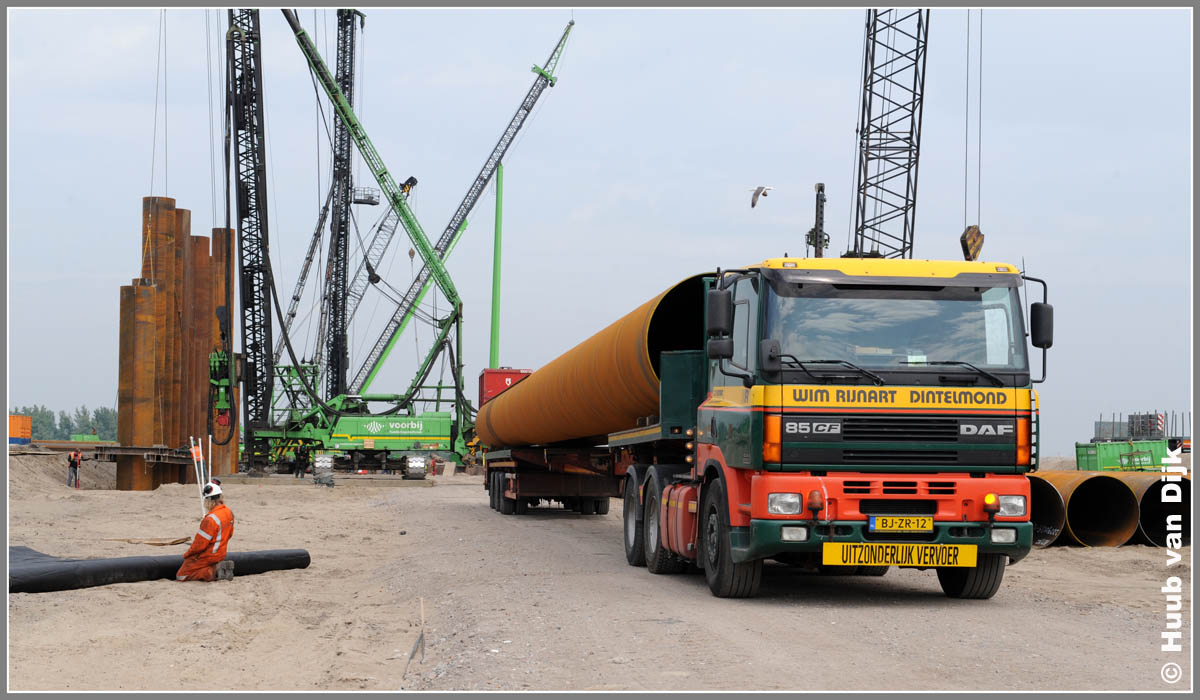

  Aanvoer buispalen.


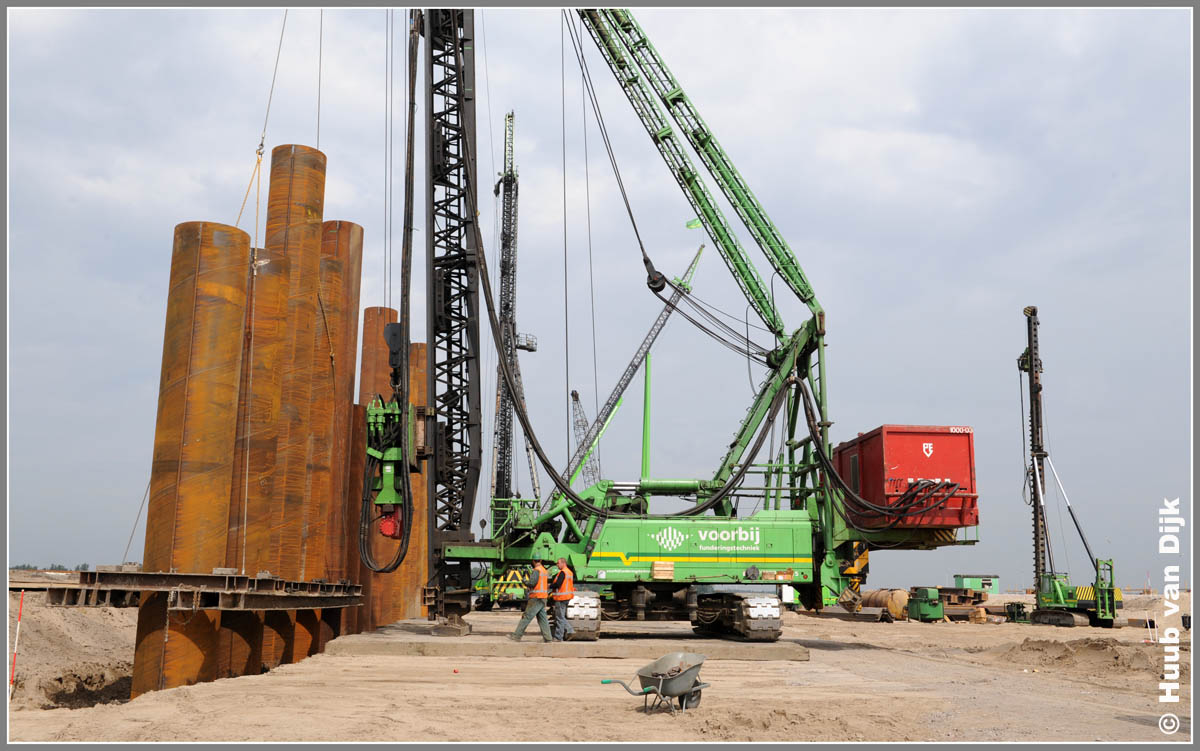

0014



































14 mei 2009



0015



































14 mei 2009

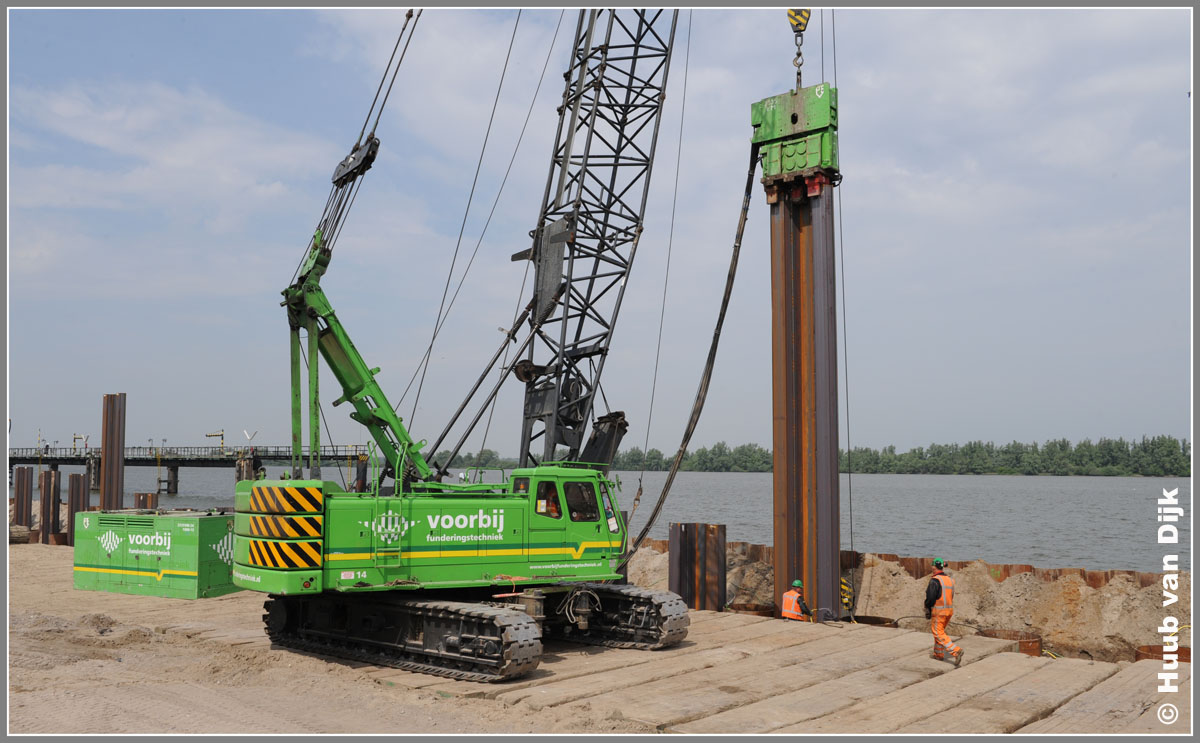

  Heiwerk combiwand voor de kade aan de Hollands Diep zijde.

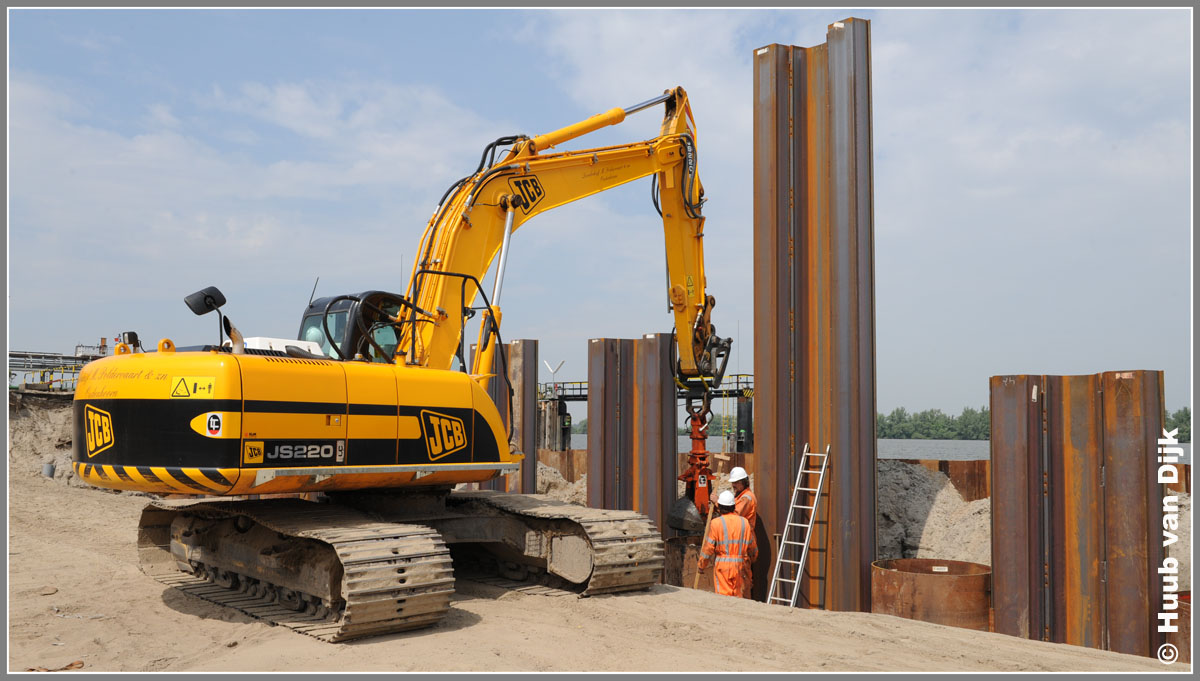

0016































14 mei 2009


  Uitgraven buispalen.


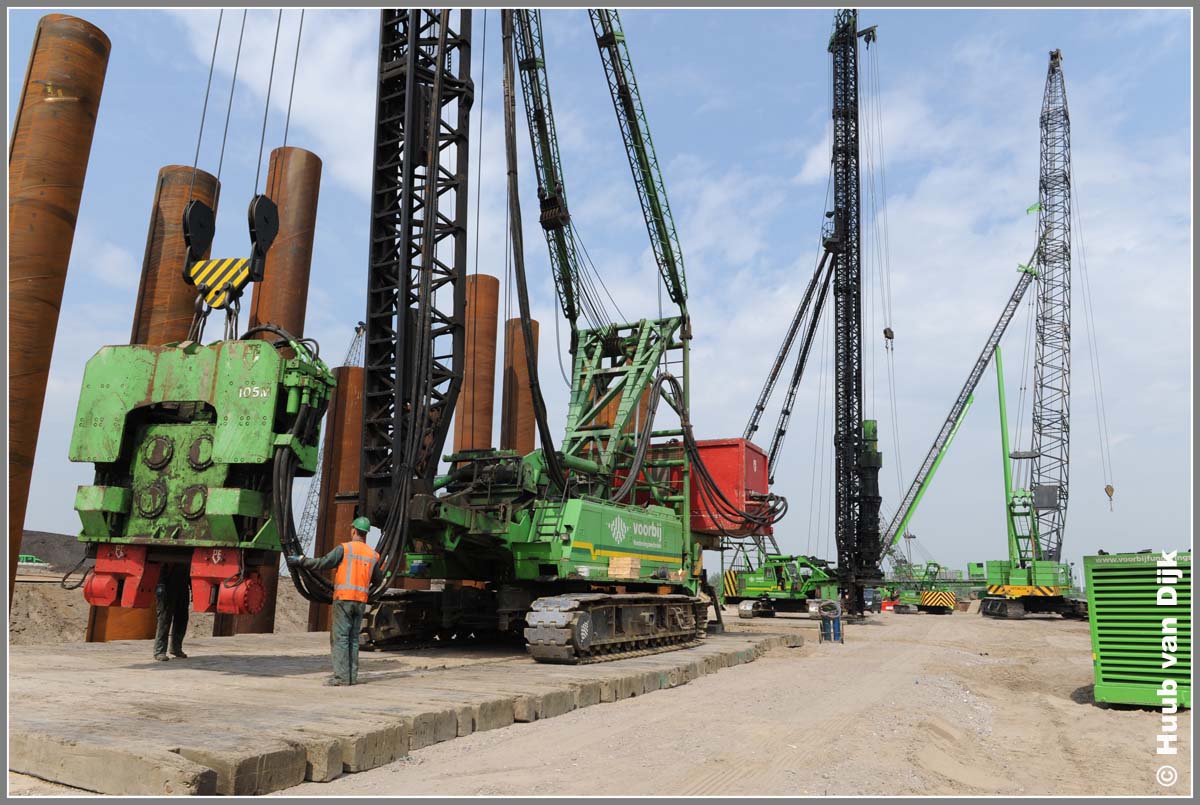

0017





































14 mei 2009

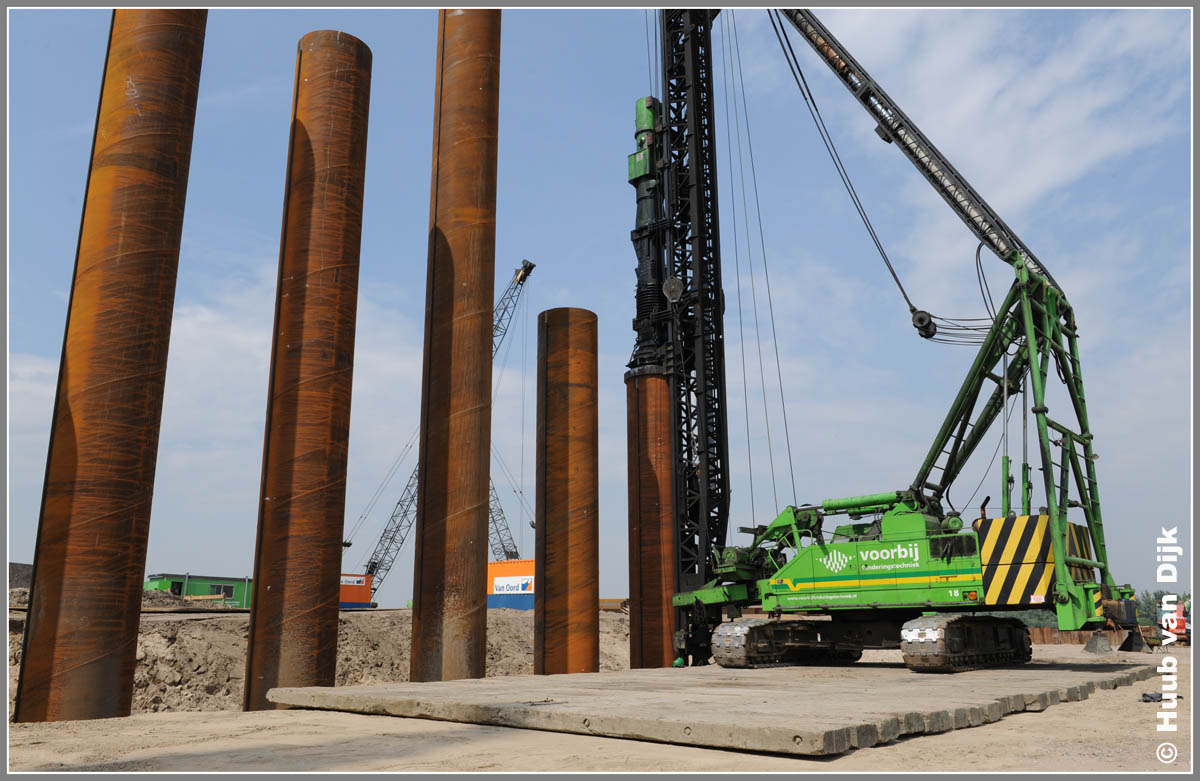

0018





































14 mei 2009

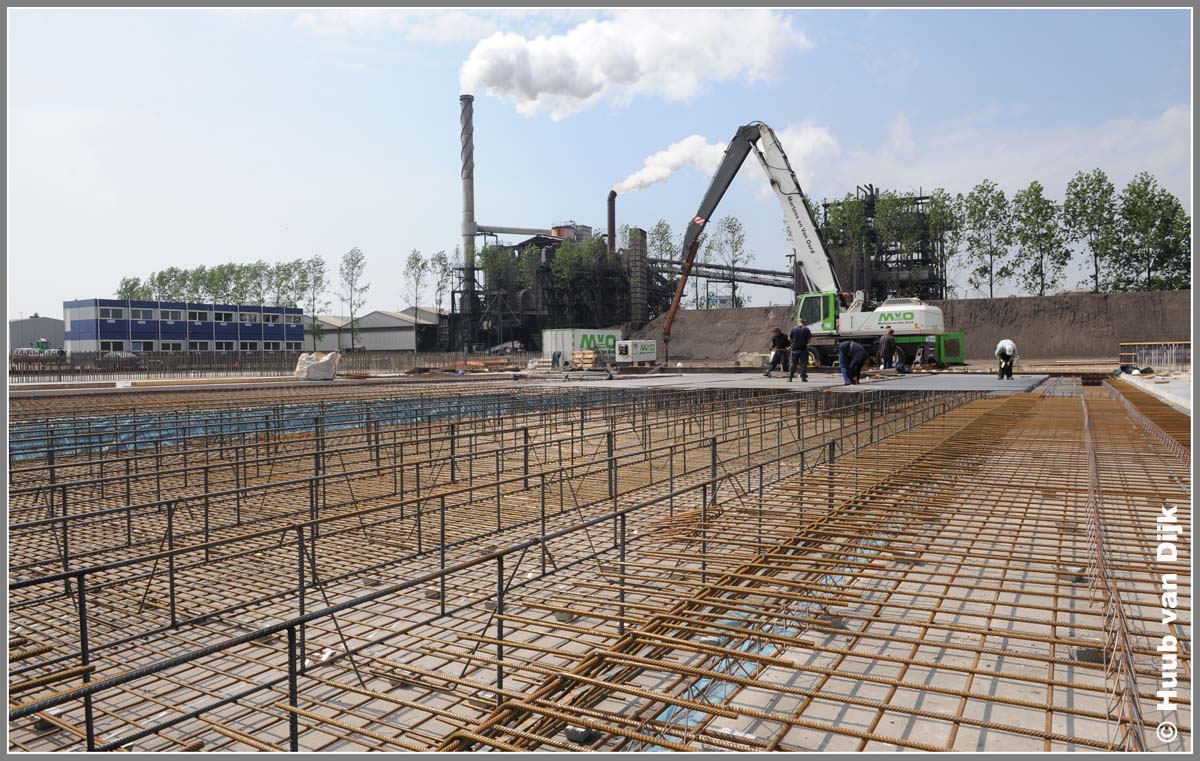

0019





































14 mei 2009

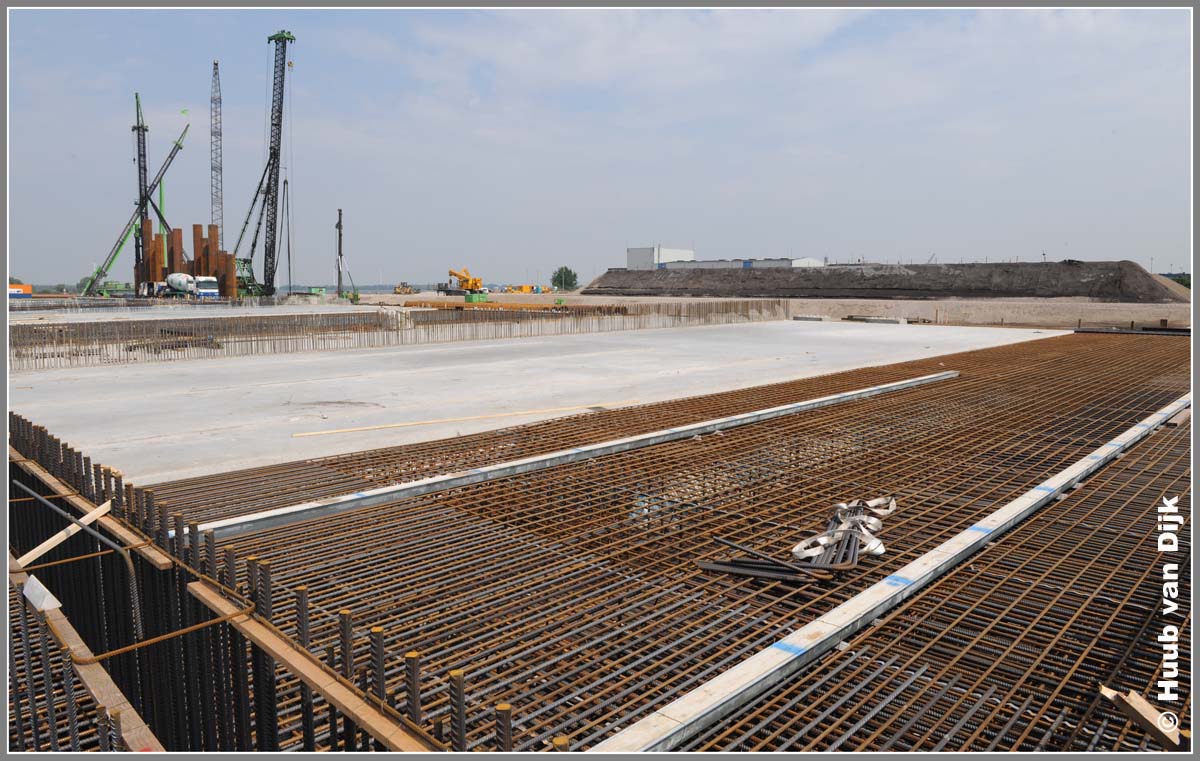

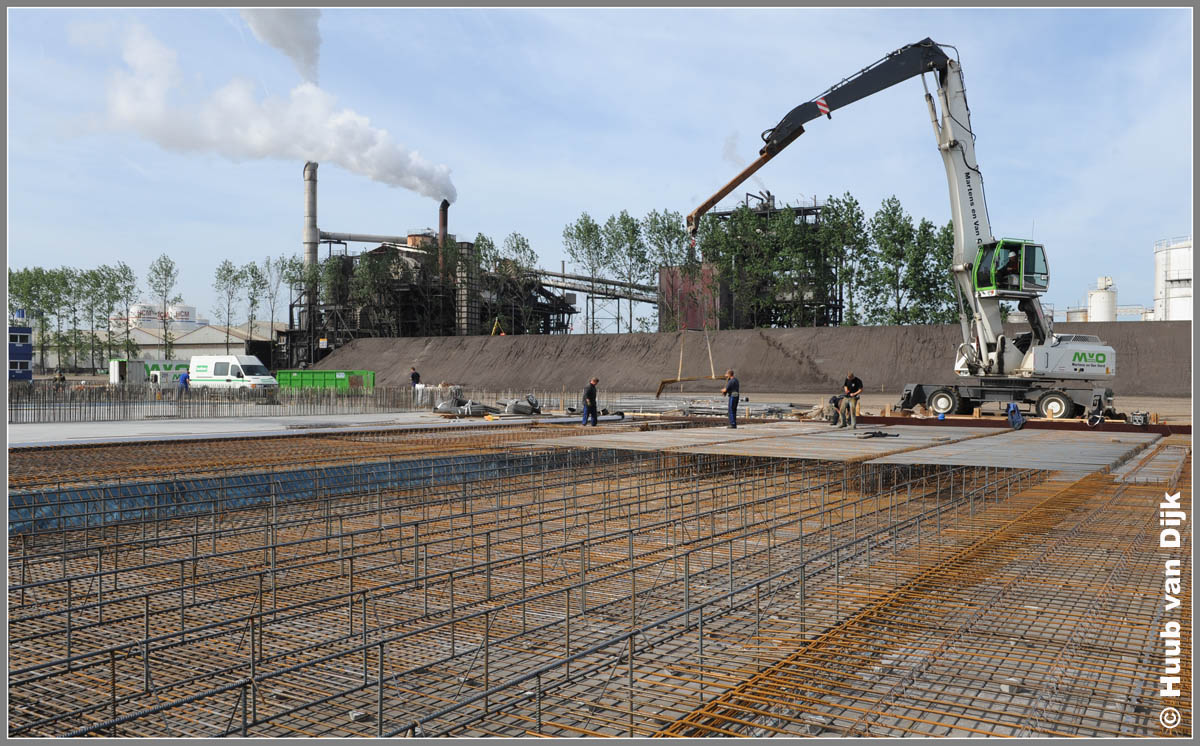

  Vlechtwerk silovloeren.

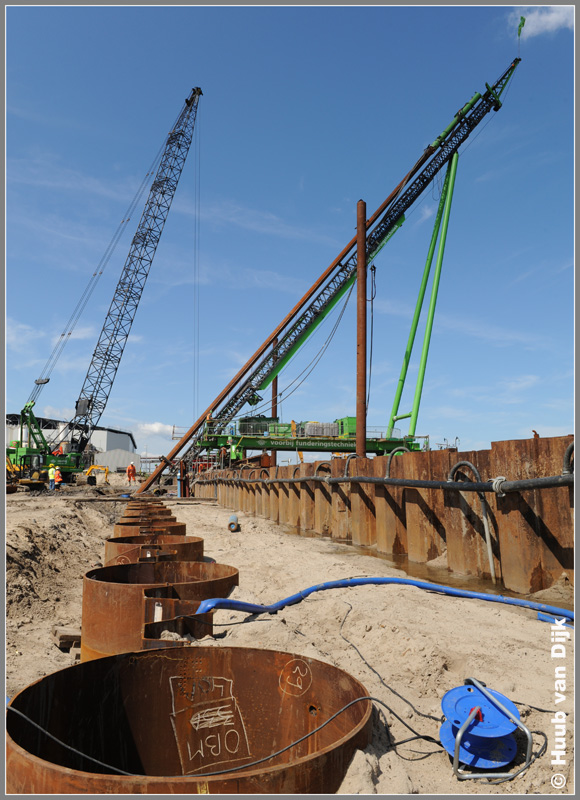

0020





































14 mei 2009





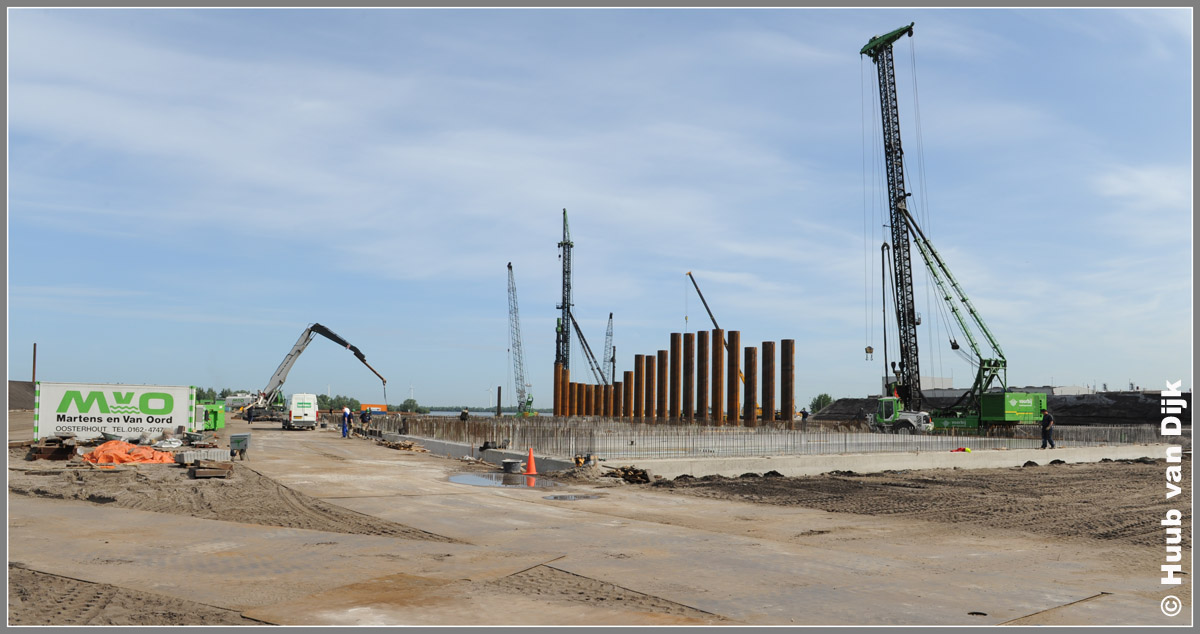

0021





























20 mei 2009



0022



































20 mei 2009

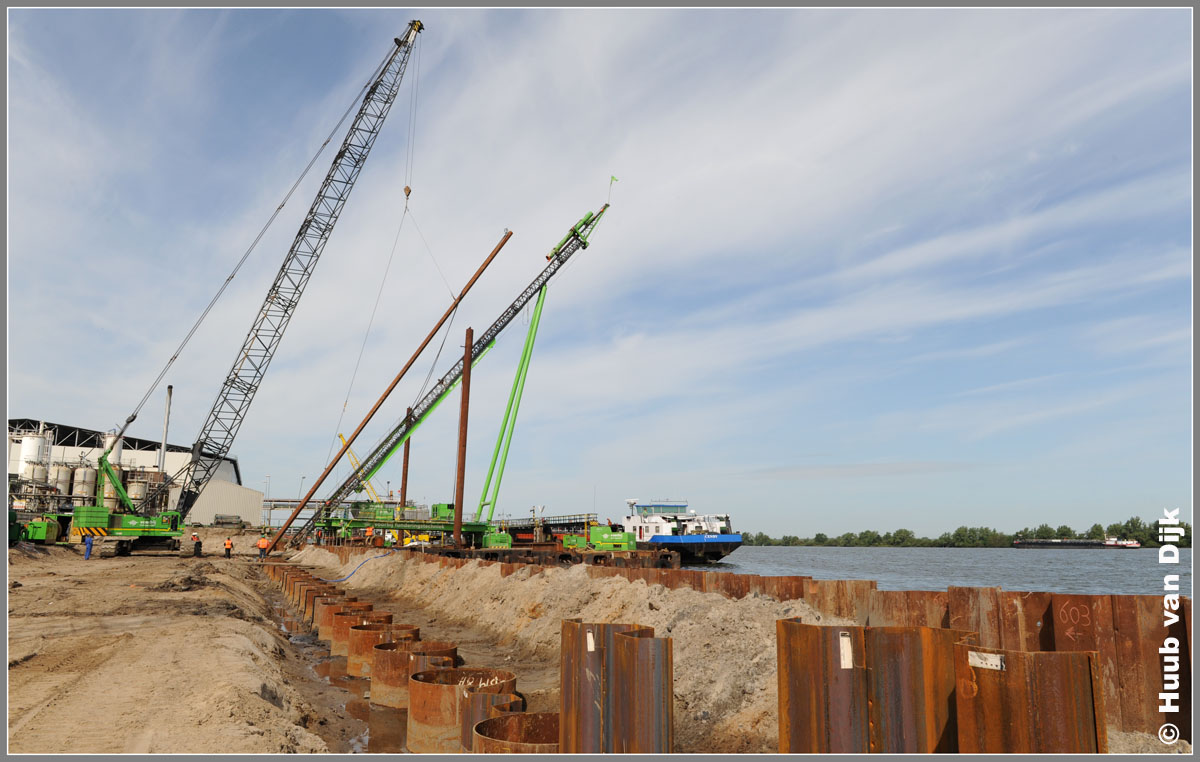

0023



































20 mei 2009

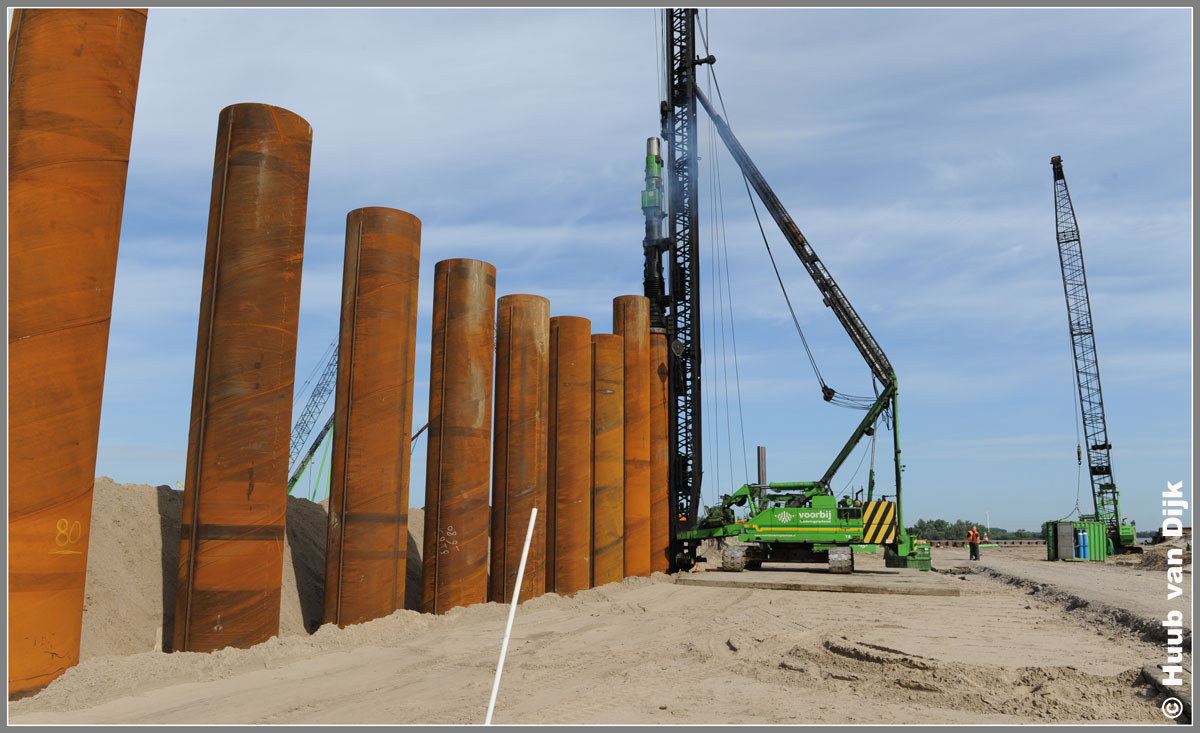

  Inheien van de MV trekpalen, voor de te bouwen kade is een tijdelijke wand geheid..


0024



































20 mei 2009

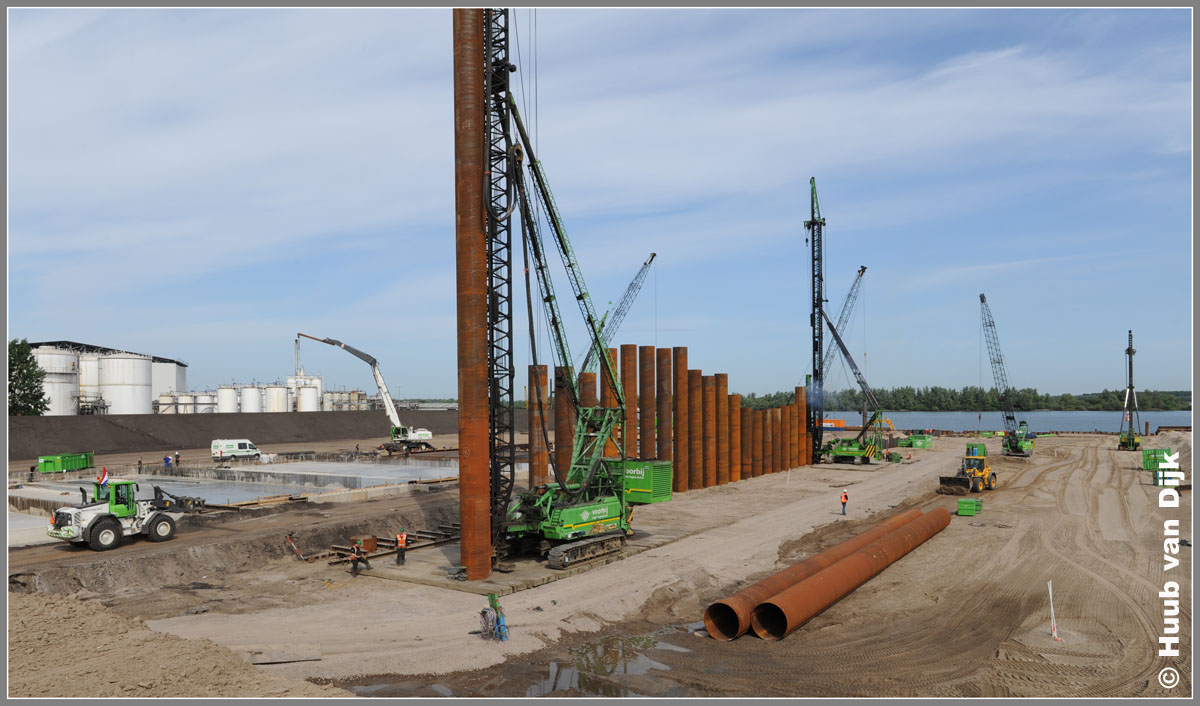

0025































20 mei 2009

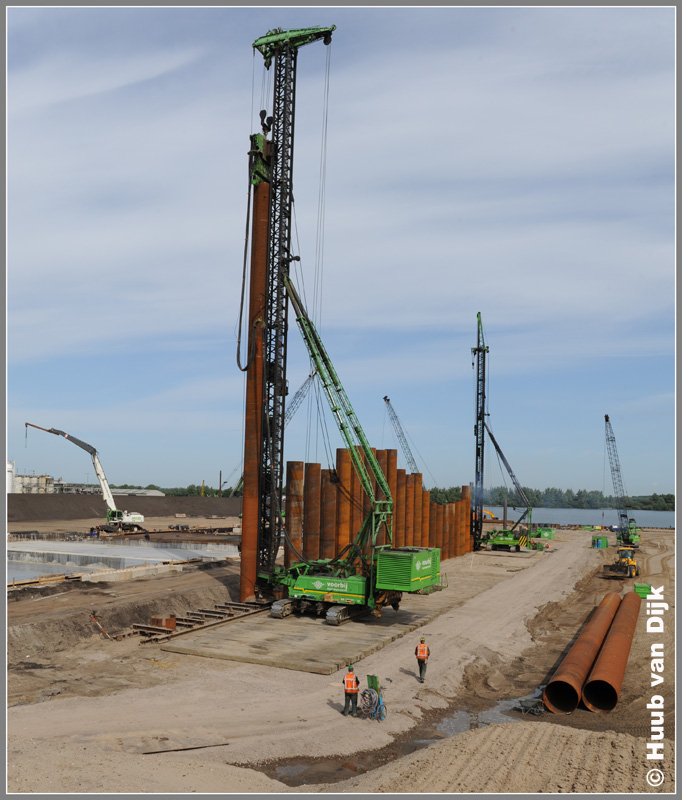

0026































20 mei 2009

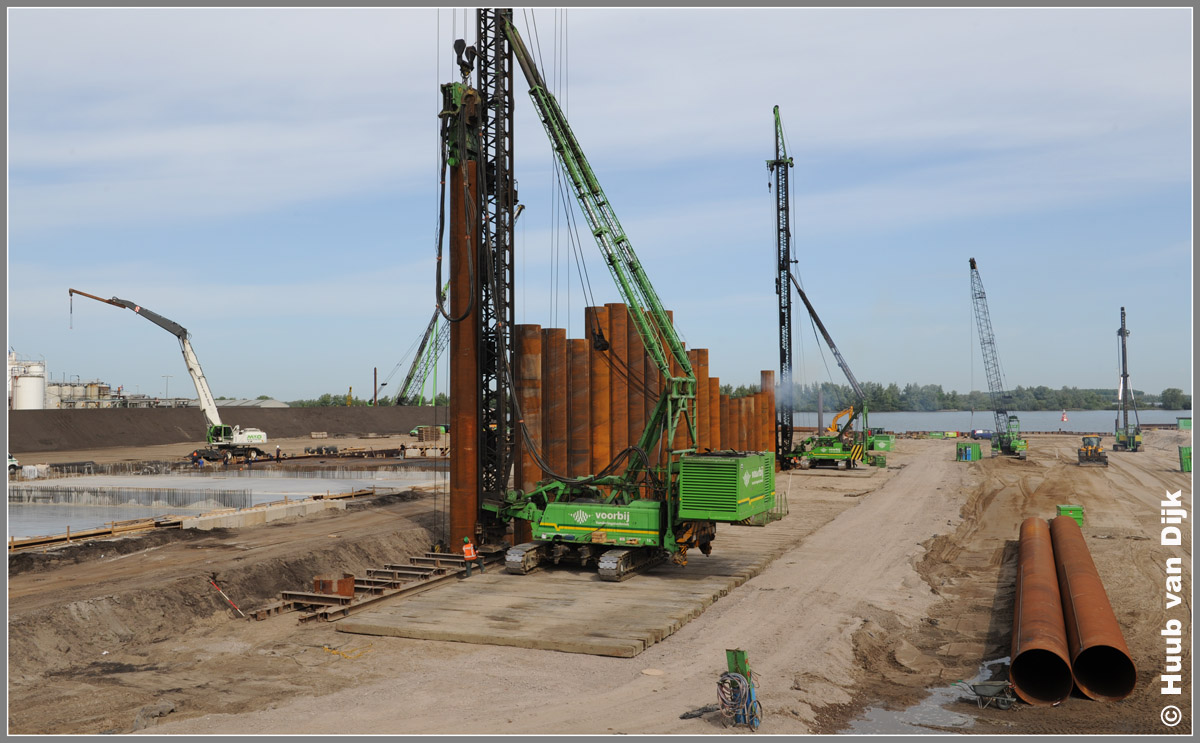

  De buispalen worden met een vibroblok tot een bepaalde diepte ingetrild en daarna met een dieselblok op de vereiste diepte geslagen.


0027































20 mei 2009



0028































20 mei 2009

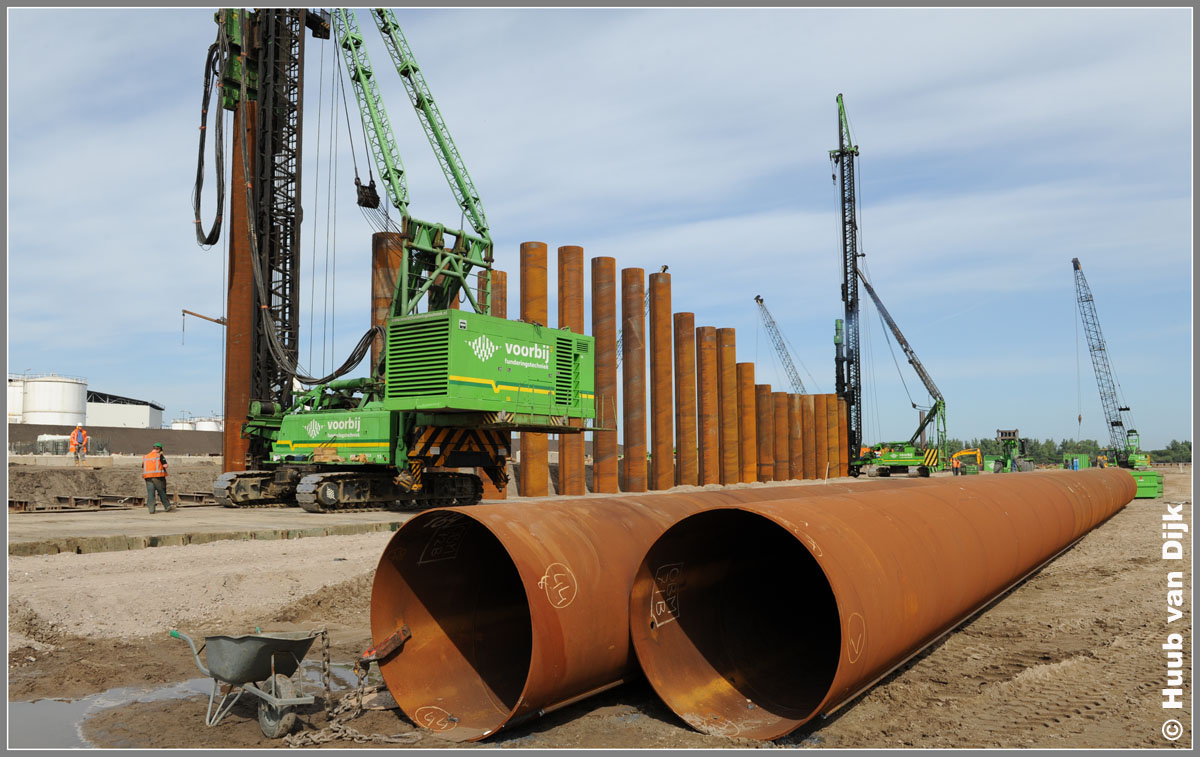

0029

































20 mei 2009

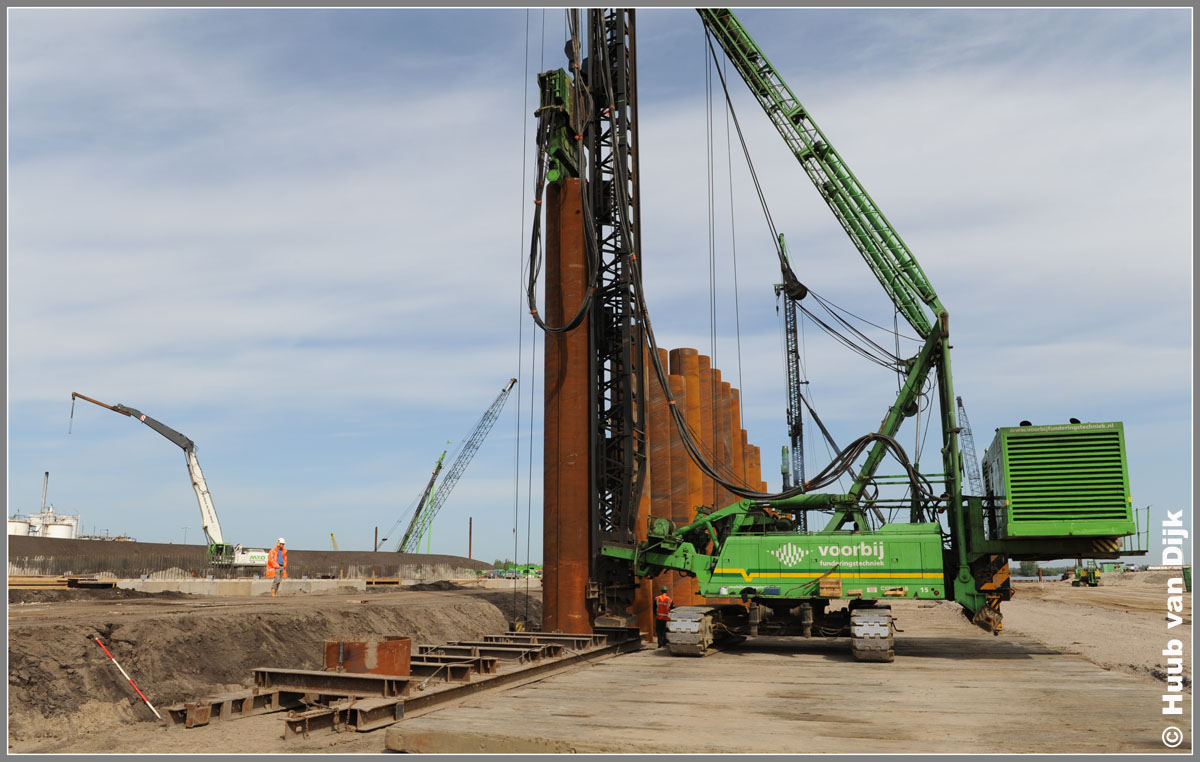

0030



































20 mei 2009

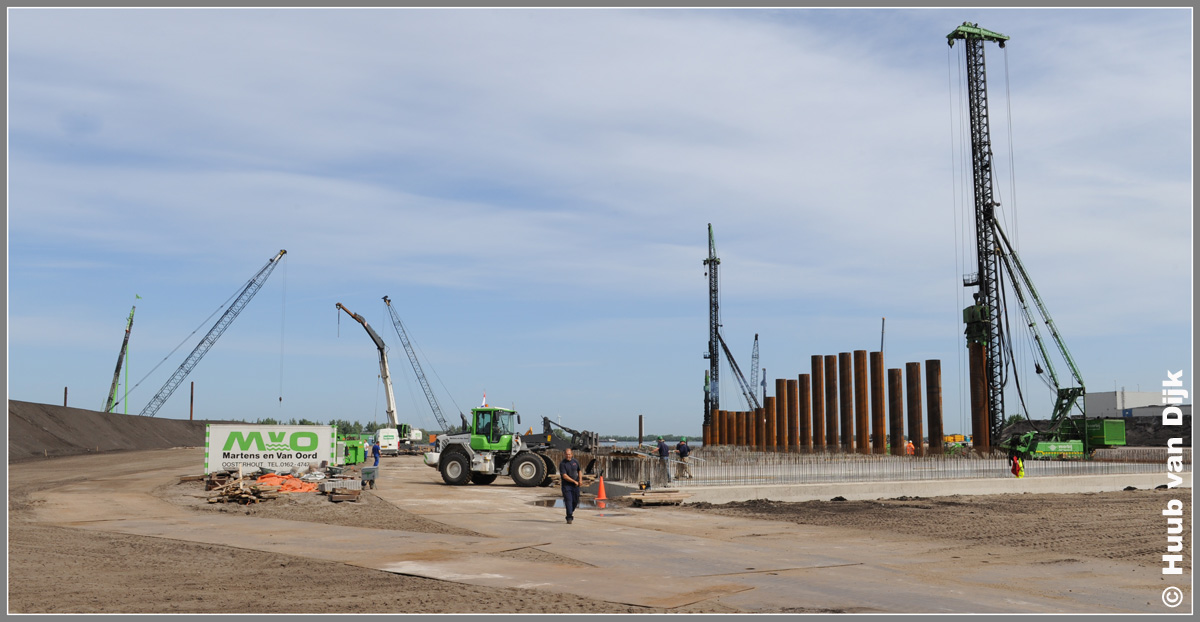

0031





























20 mei 2009

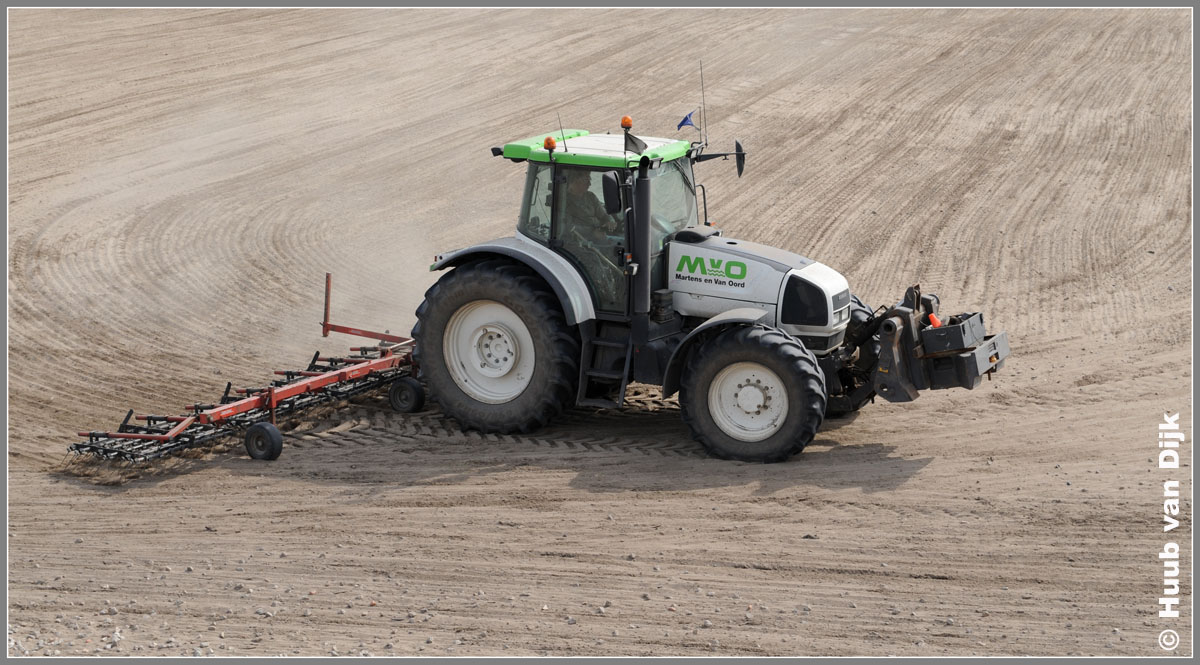

0032





























20 mei 2009

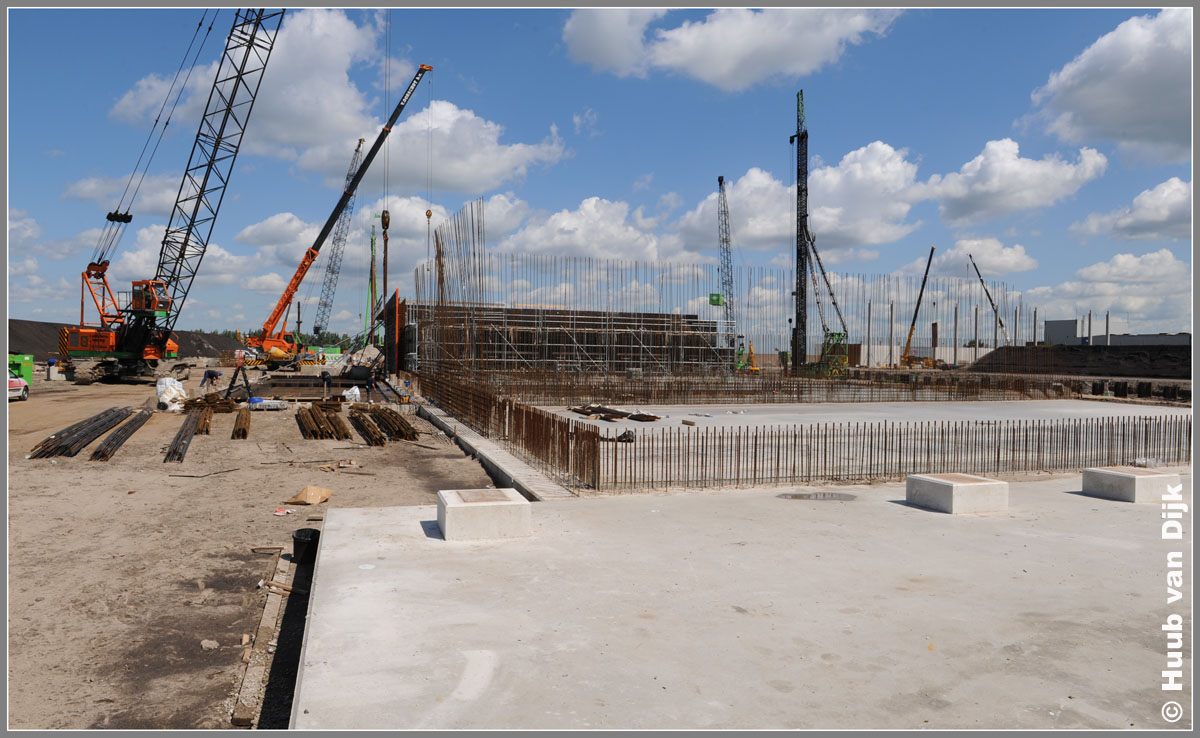

0035

































12 jun 2009


  De eerste silowanden staan in de kist.


0036



































12 jun 2009

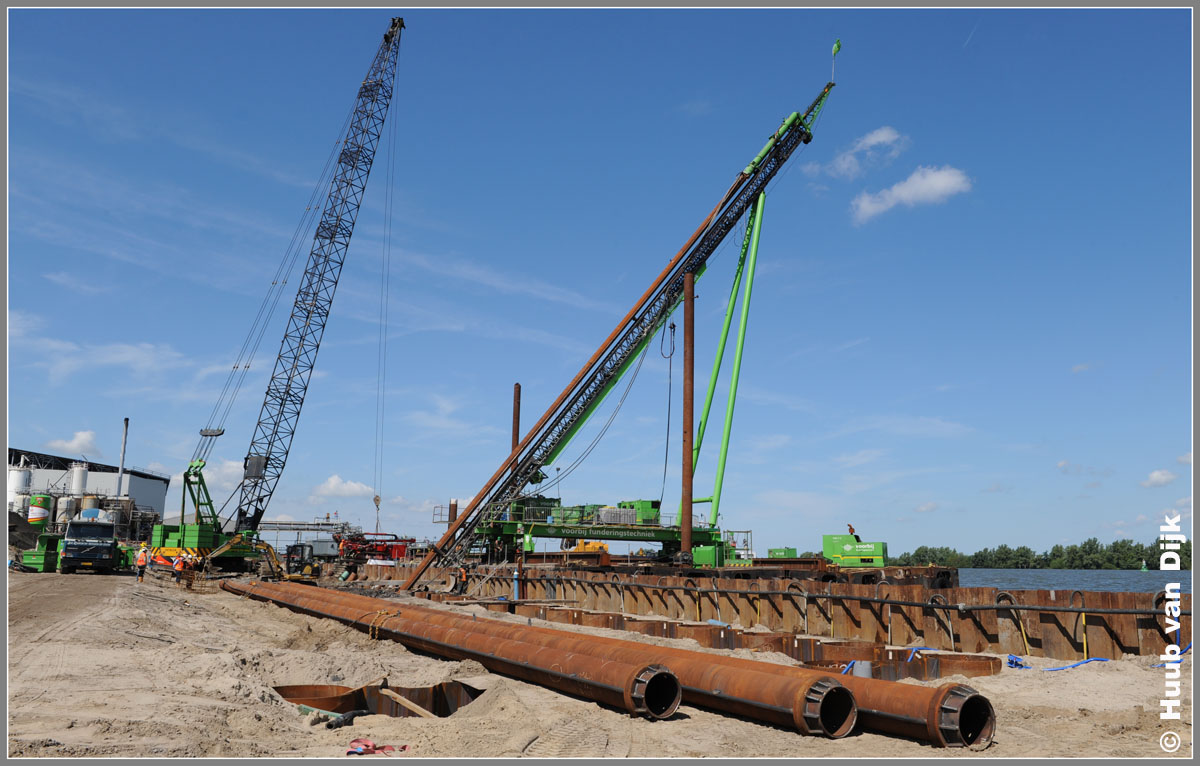

  MV trekpalen.

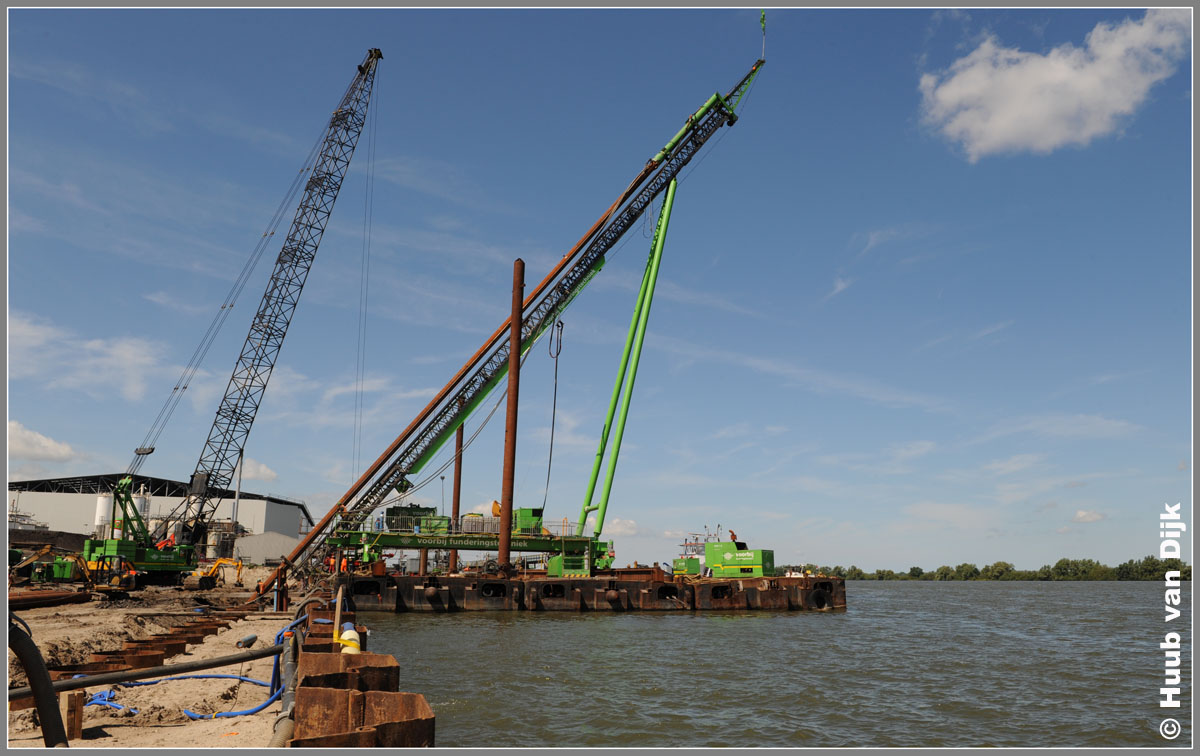

0037



































12 jun 2009


  Stelling op ponton.

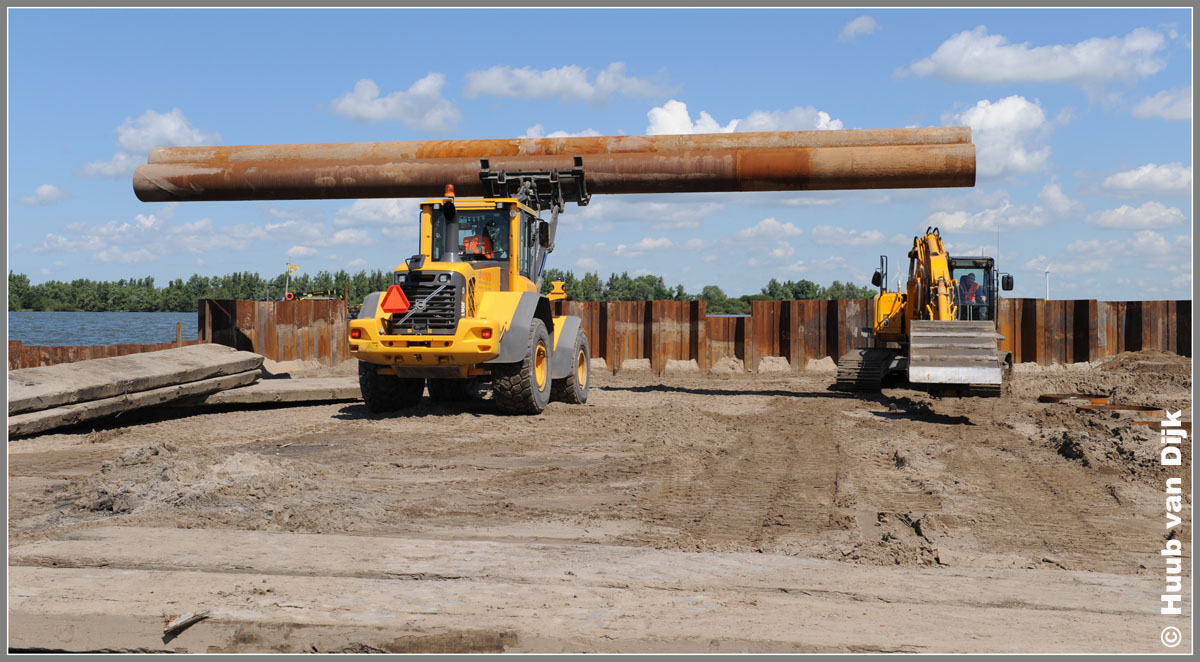

0038































12 jun 2009



0039





































12 jun 2009



0040





































12 jun 2009



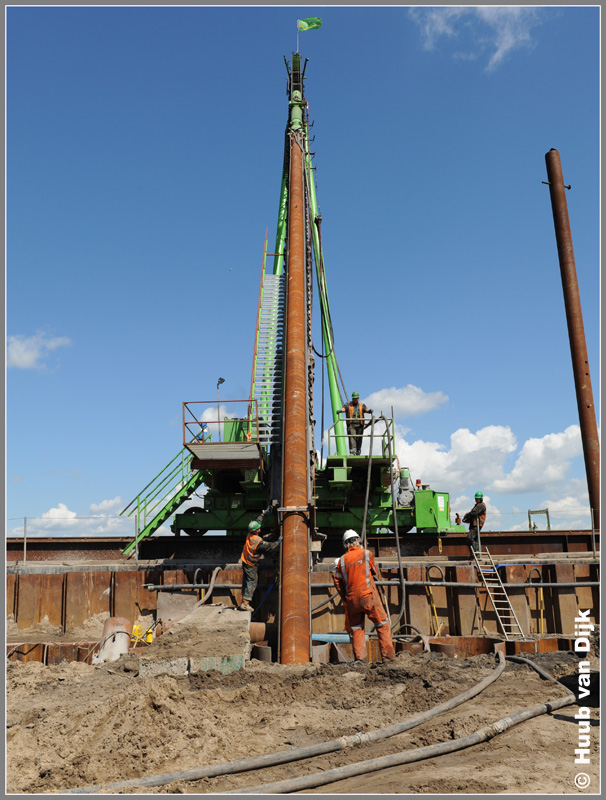

0041





































12 jun 2009

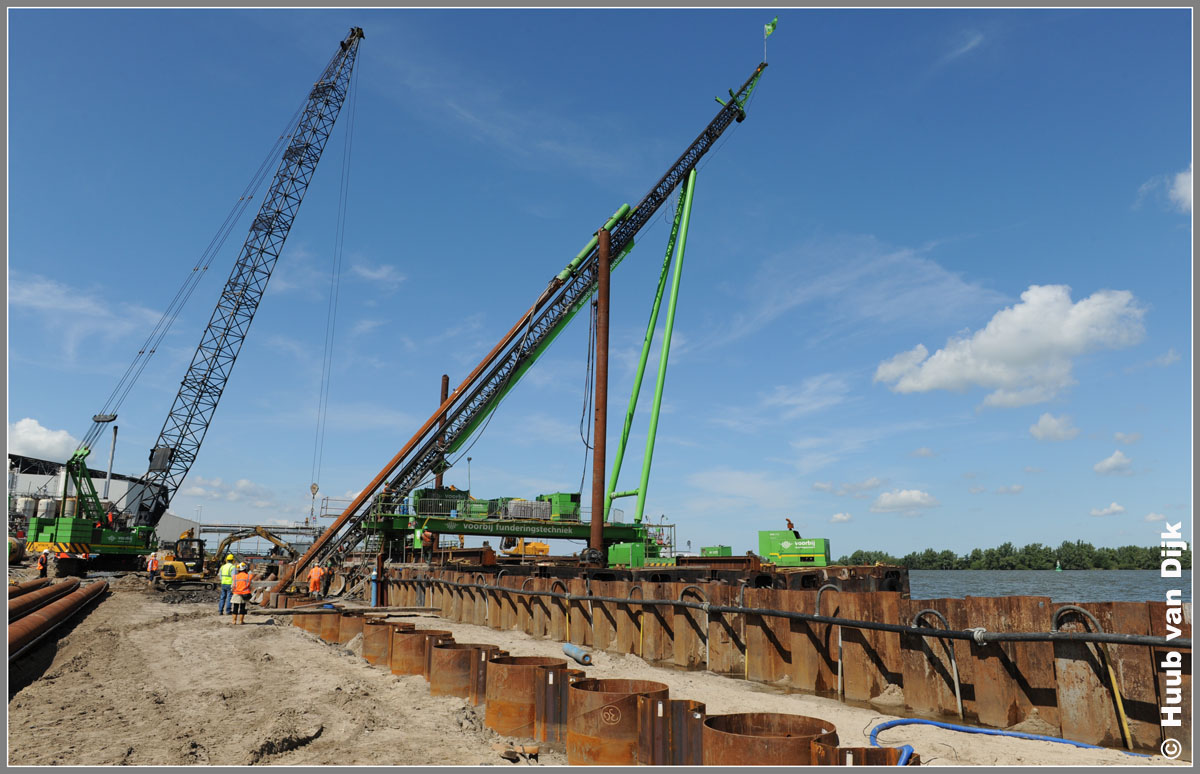

0042





































12 jun 2009

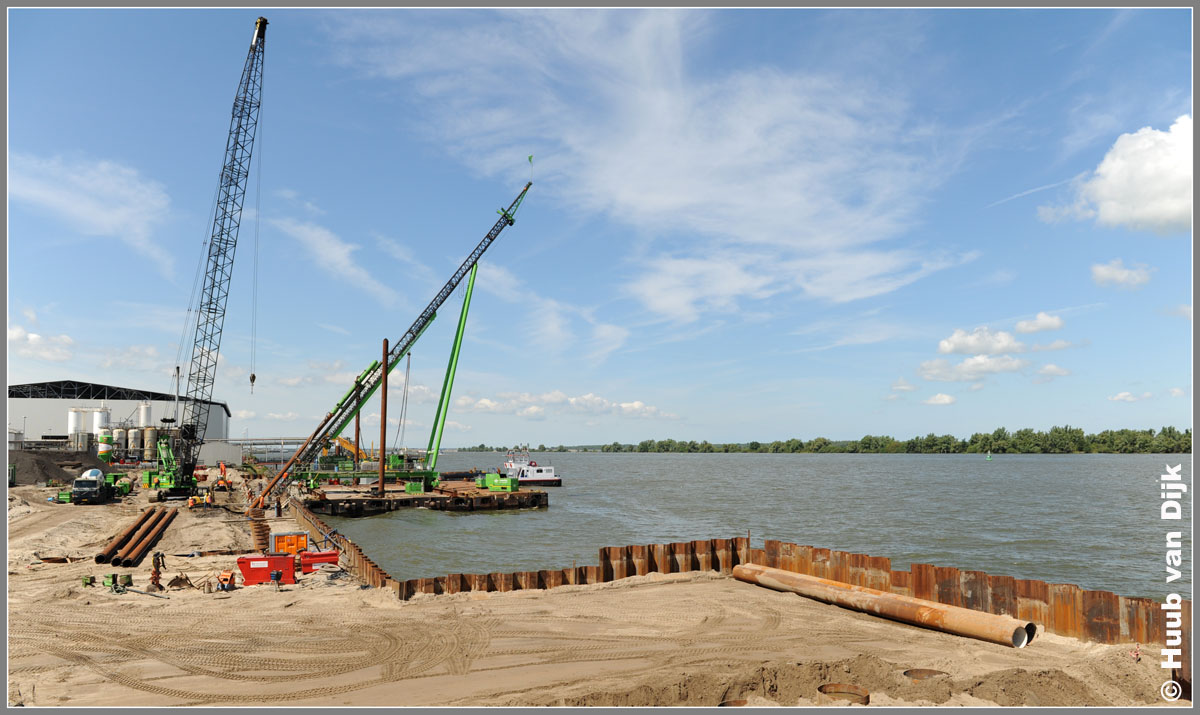

0043

































12 jun 2009



0044





























12 jun 2009

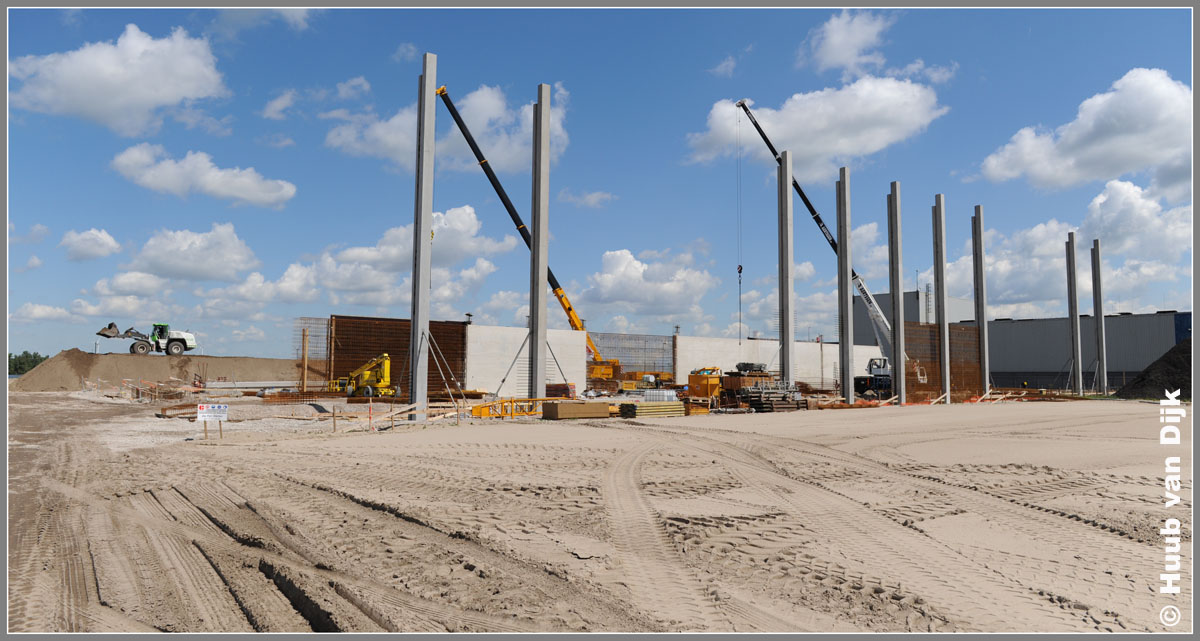

  De opslaghallen worden deels prefab gebouwd.

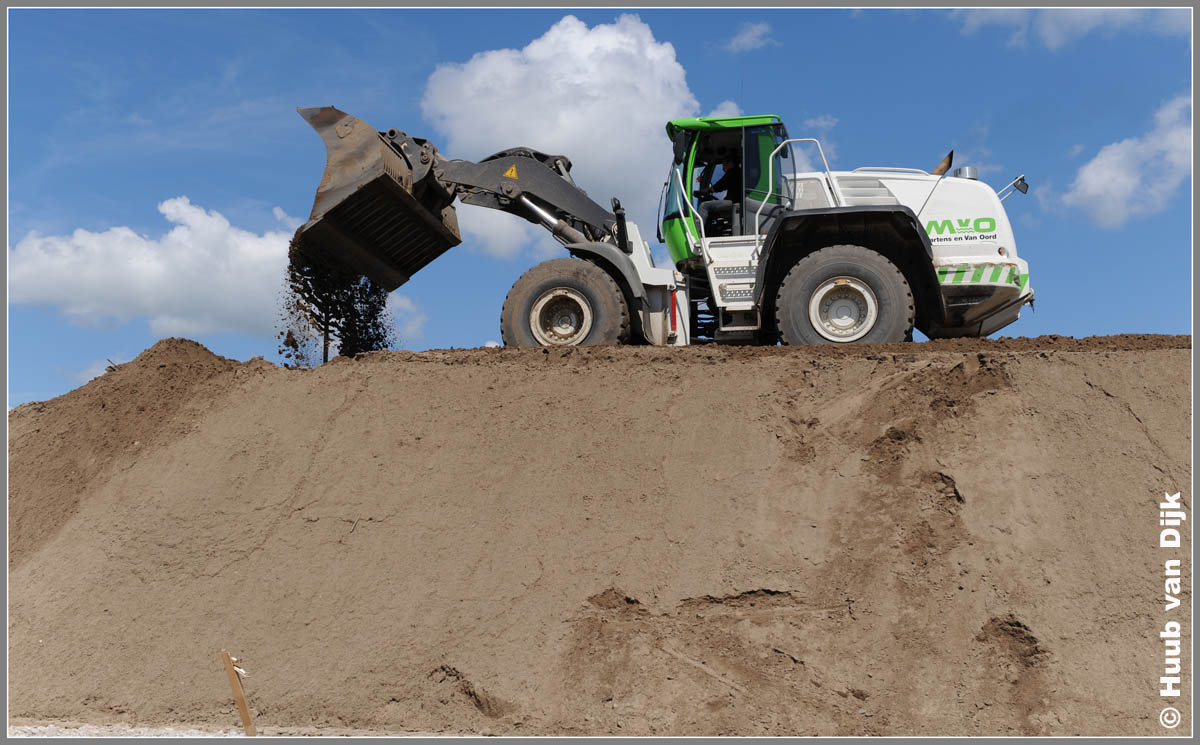

0045

































12 jun 2009


  Aanbrengen voorbelasting op de kade's.

0046





























12 jun 2009

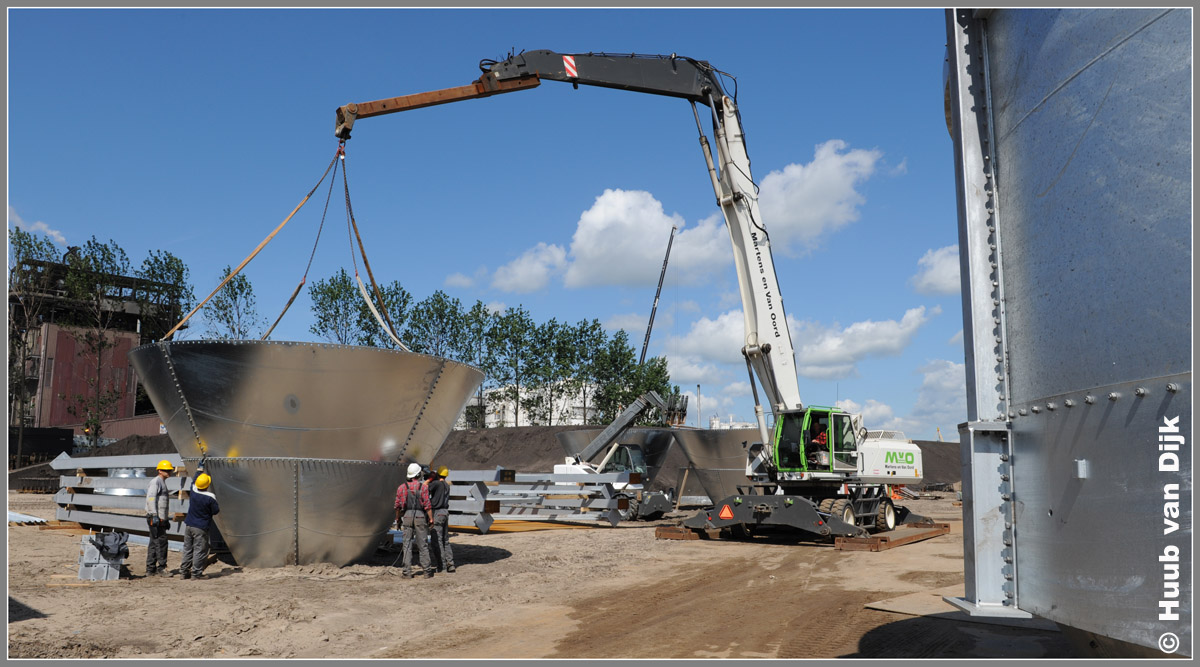

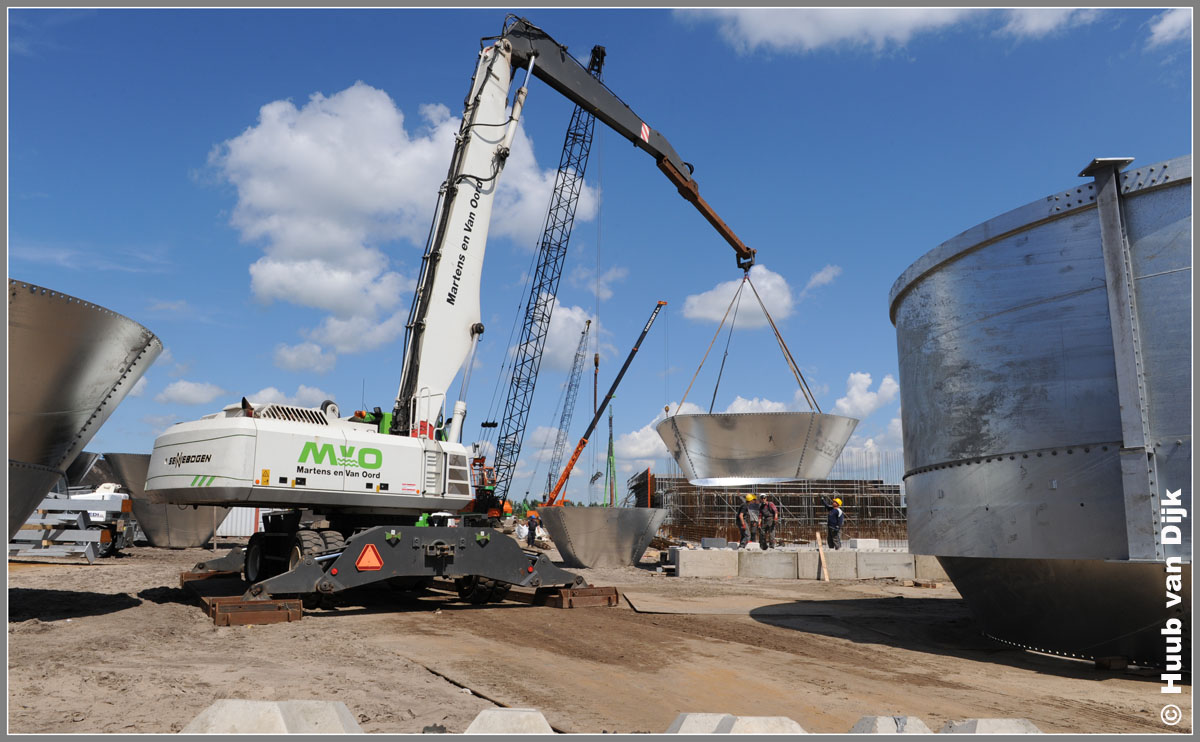

  Montage trechters voor de klasseerinstallatie.

0047

































112 jun 2009


0048









































12 jun 2009

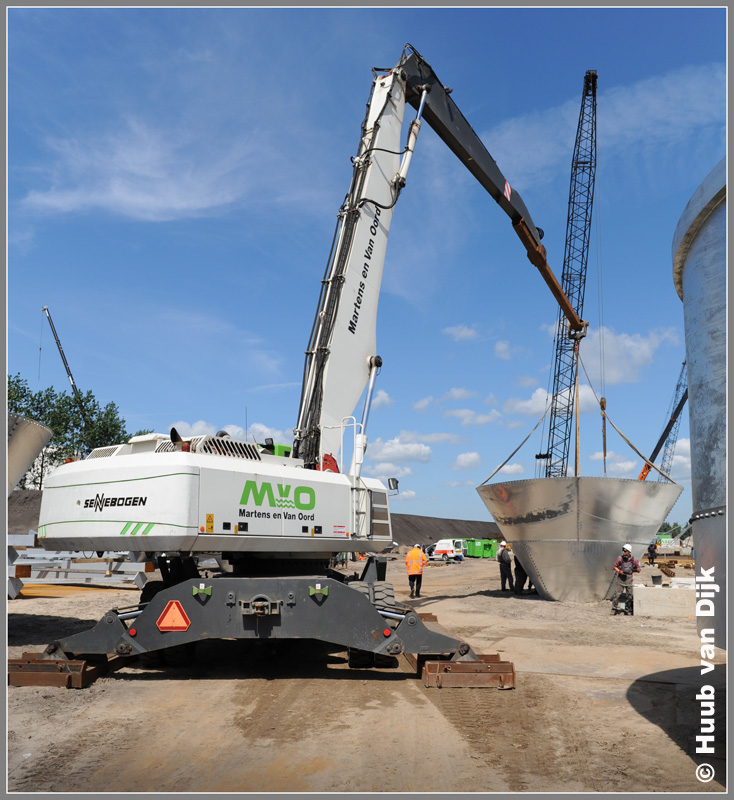

0049





































12 jun 2009

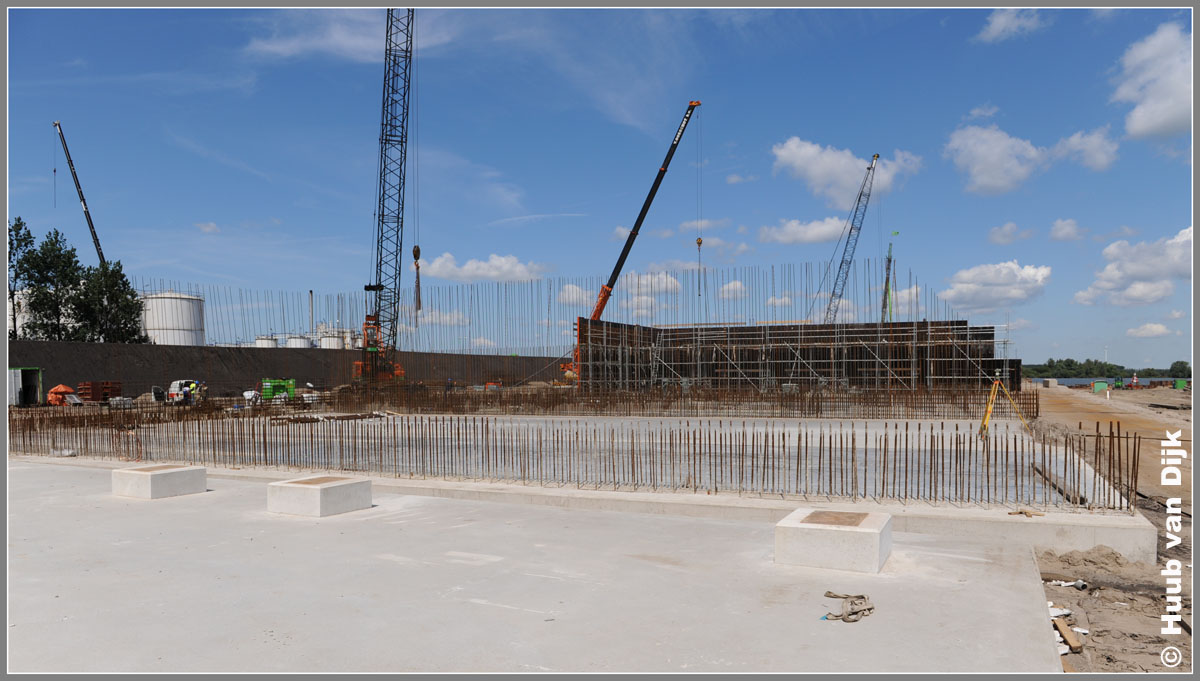

0050





























12 jun 2009




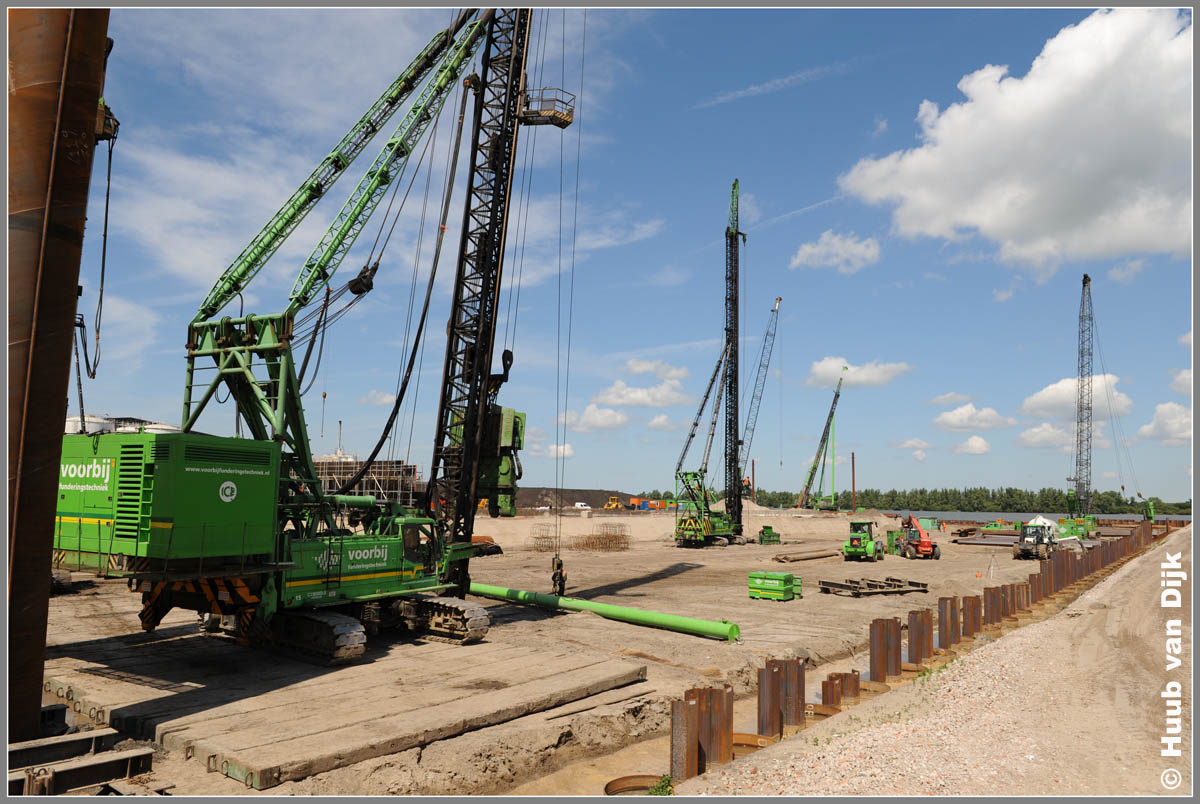

0051

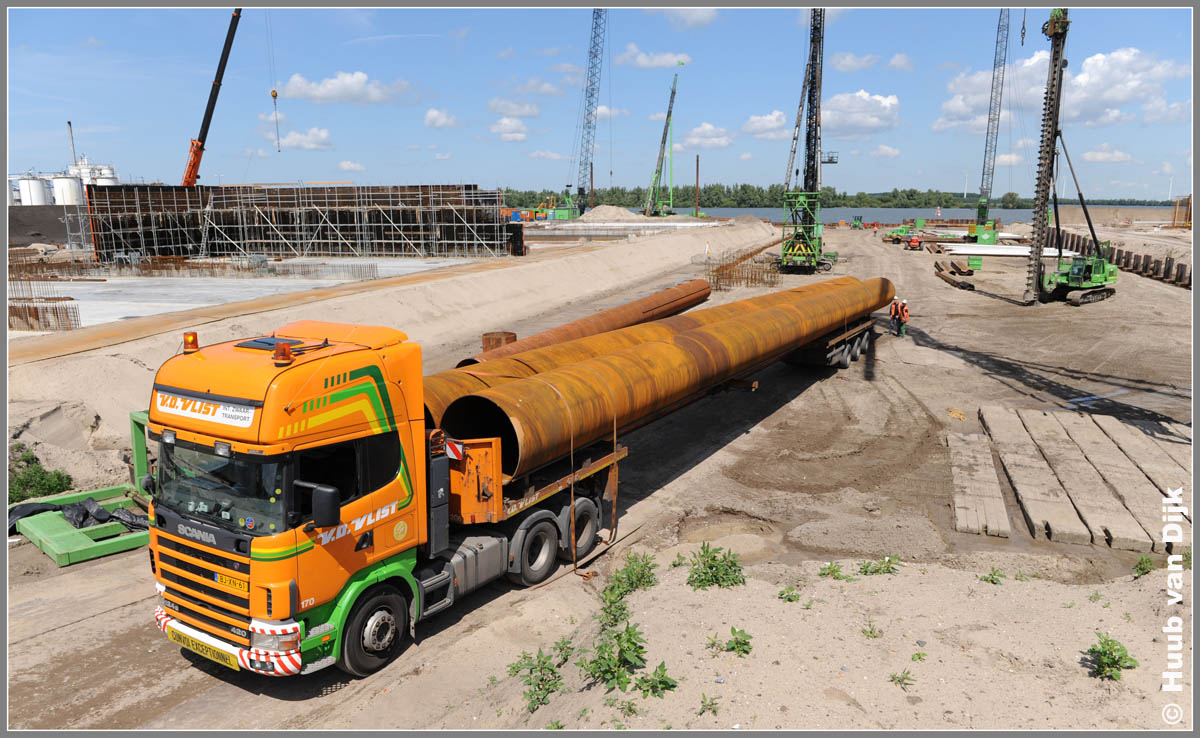

12 jun 2009




0052

































12 juni 2009




0055































17 juni 2009

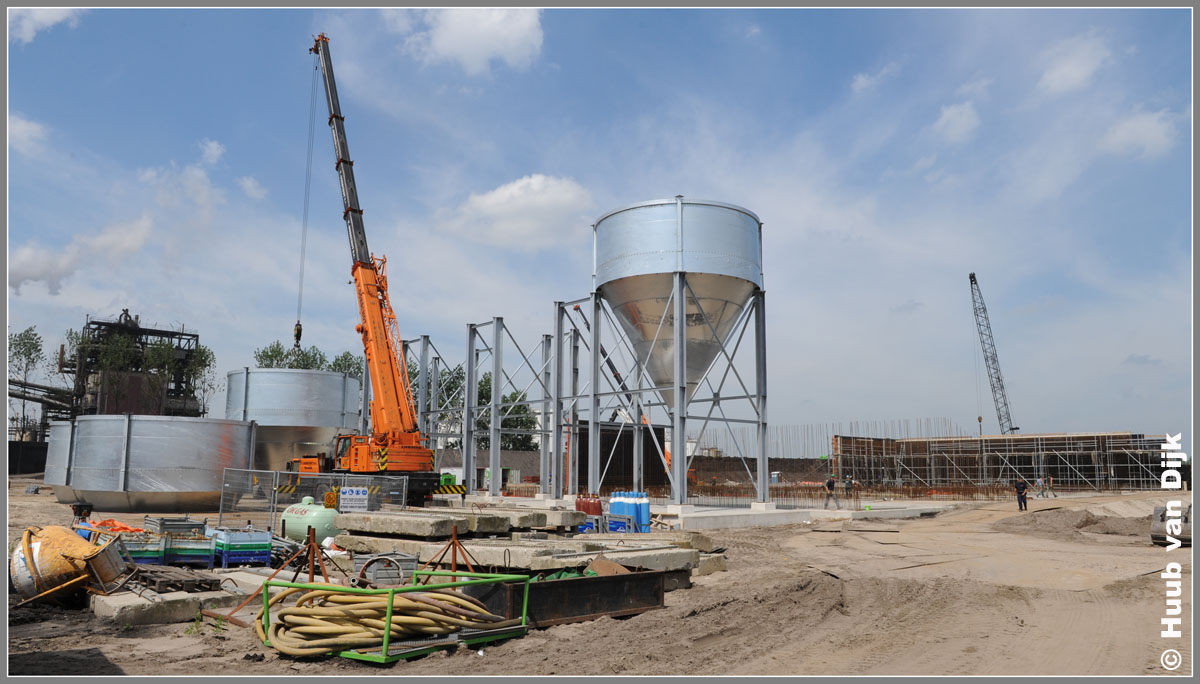

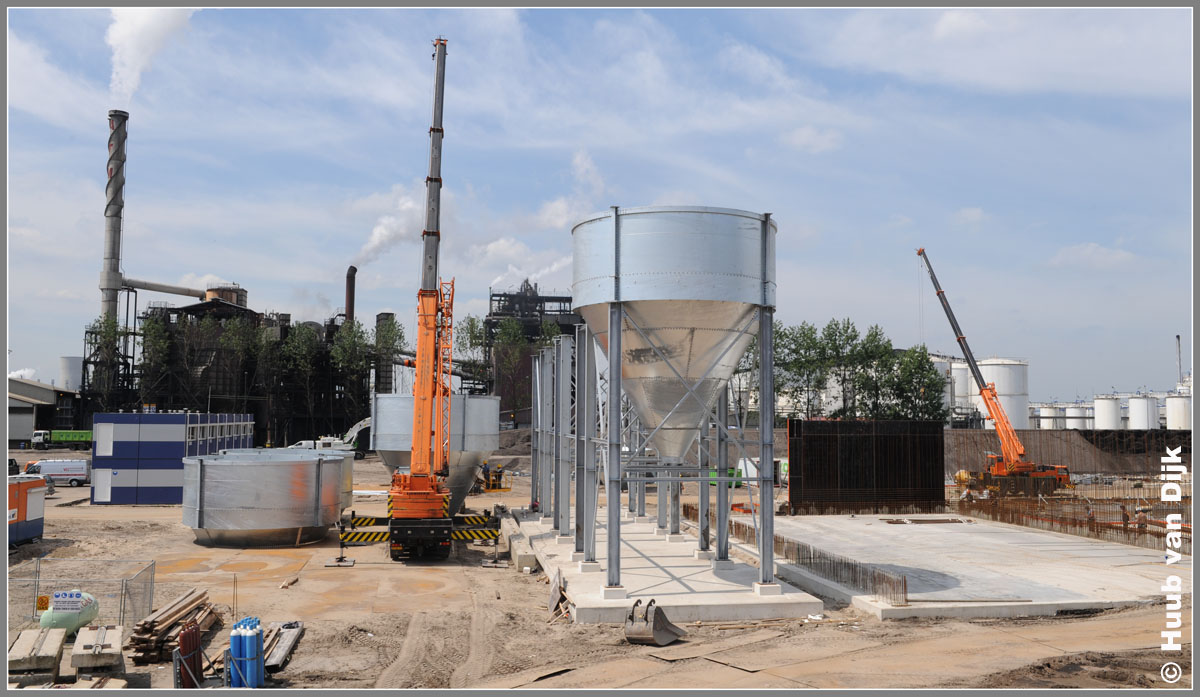

  De eerste trechter van de klasseerinstallatie staat op zijn plaats.

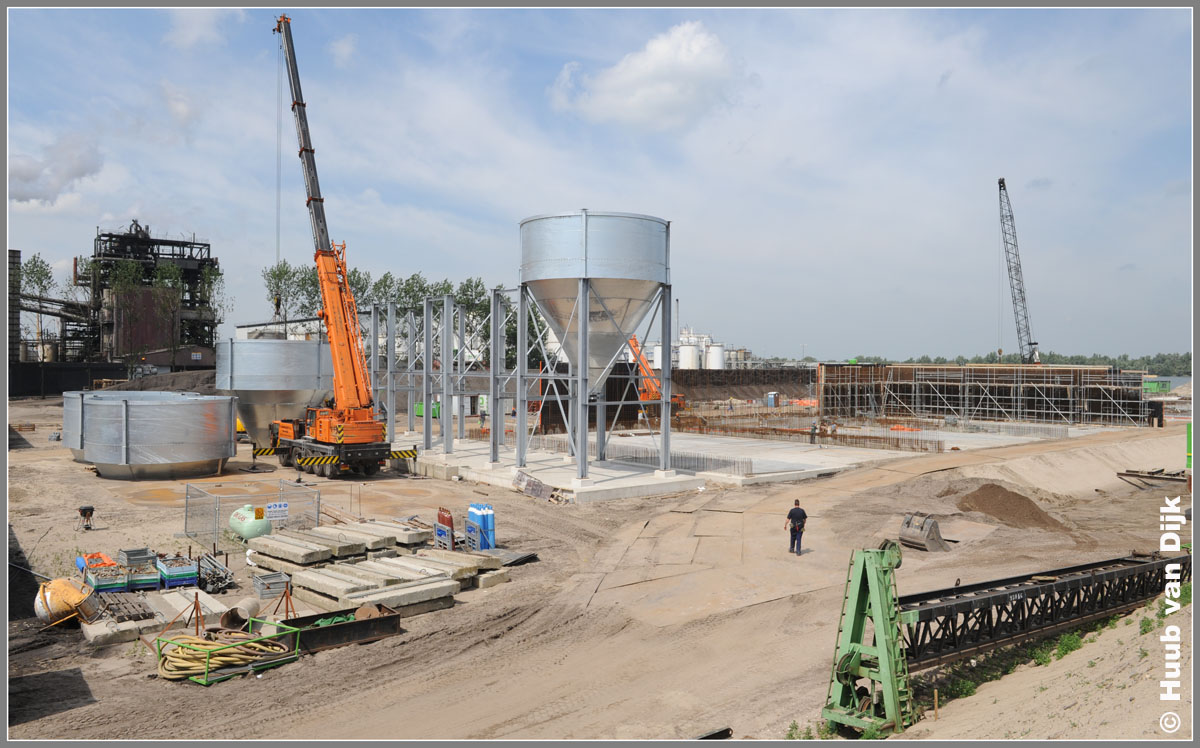

0056



































17 juni 2009

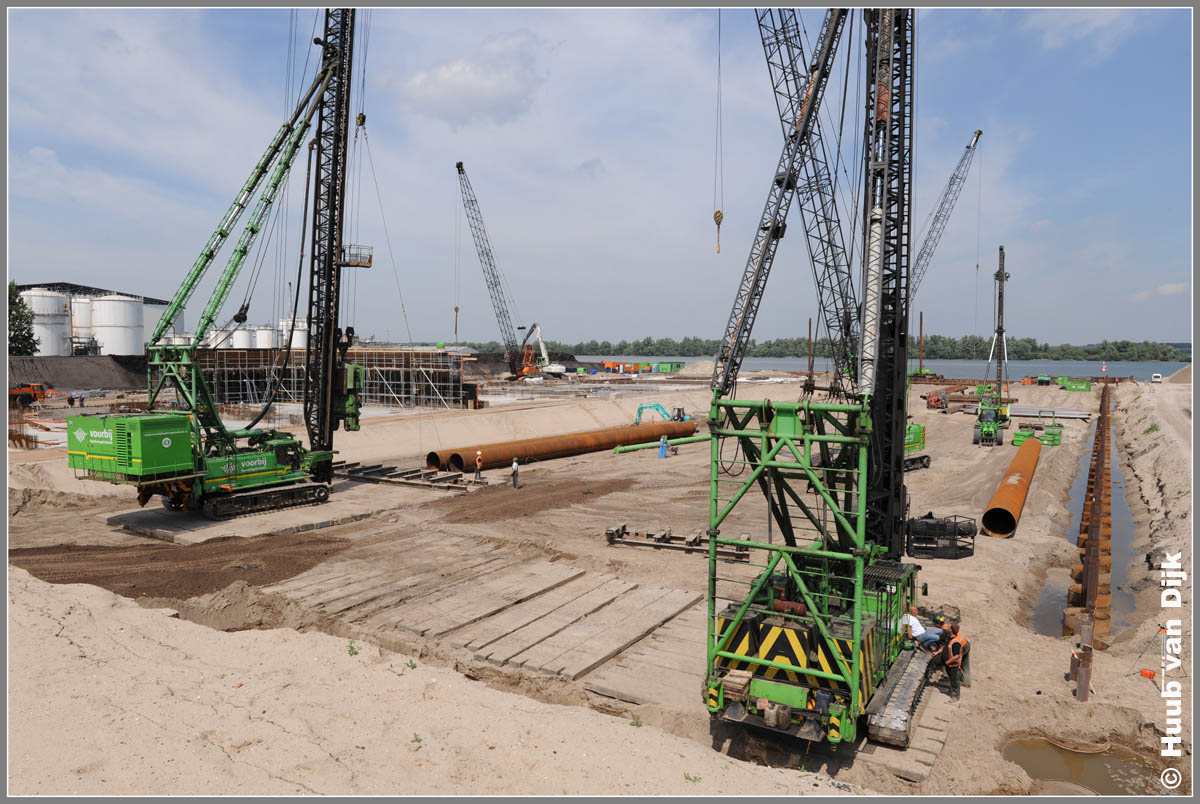

0057





































17 juni 2009


  De insteekhaven krijgt vorm de laatste combiwand op de kop word geheid.

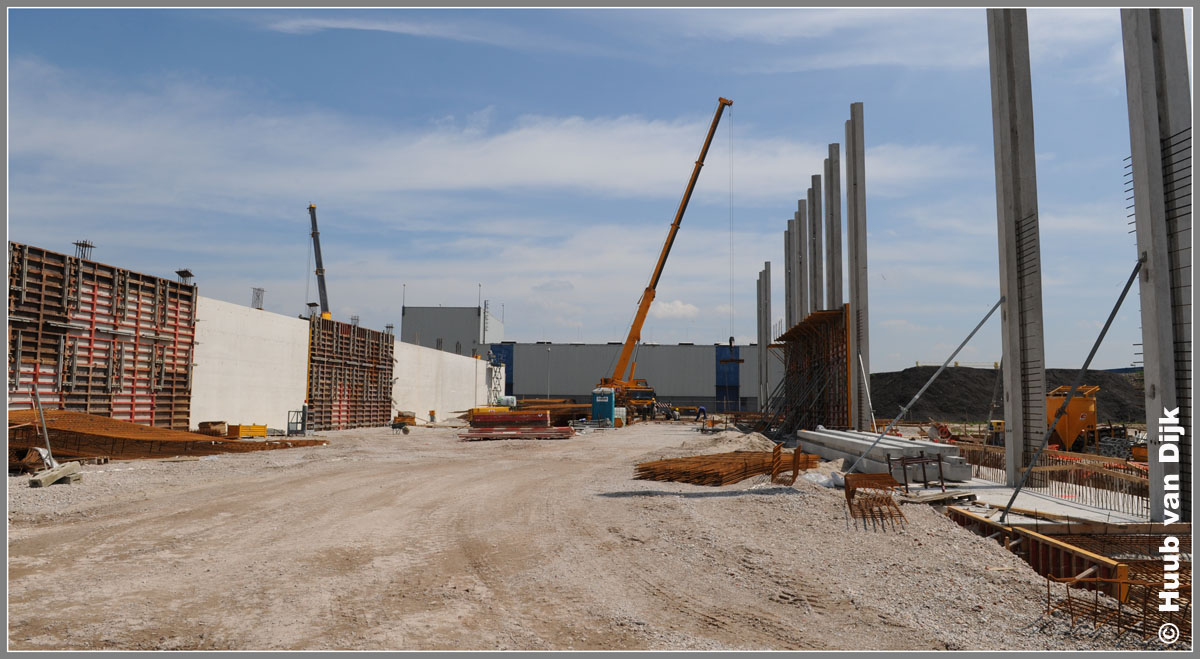

0058































17 juni 2009


0059

































17 juni 2009

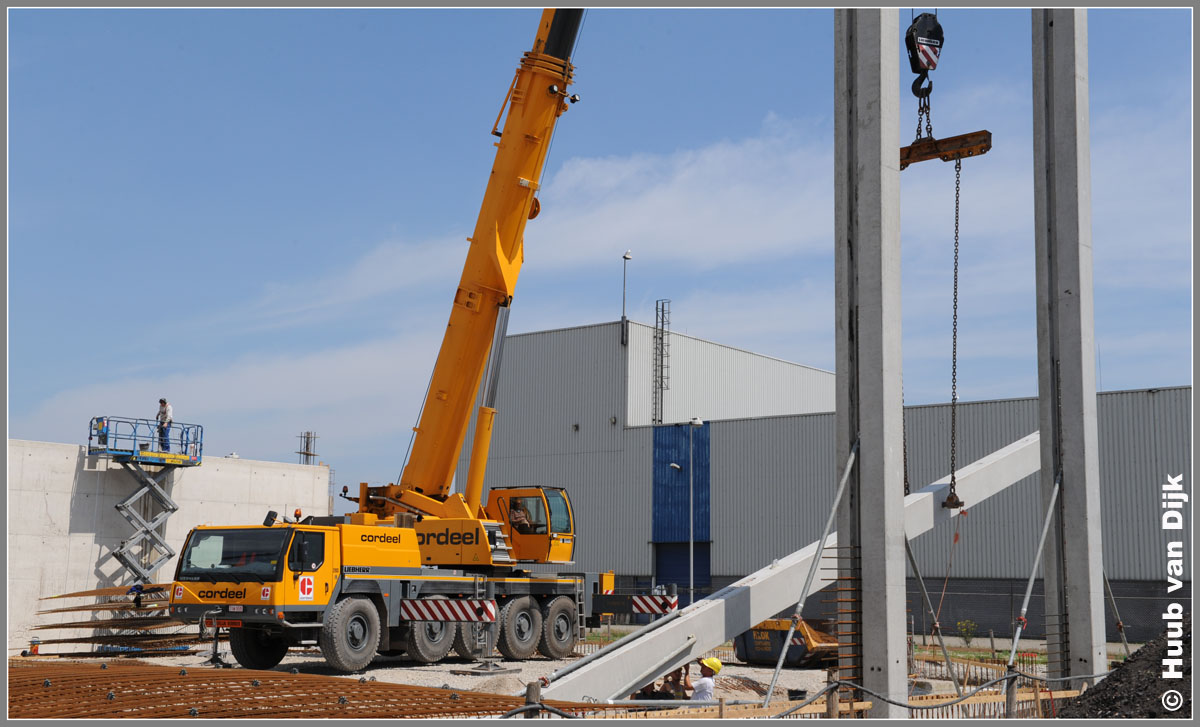

0060

































17 juni 2009

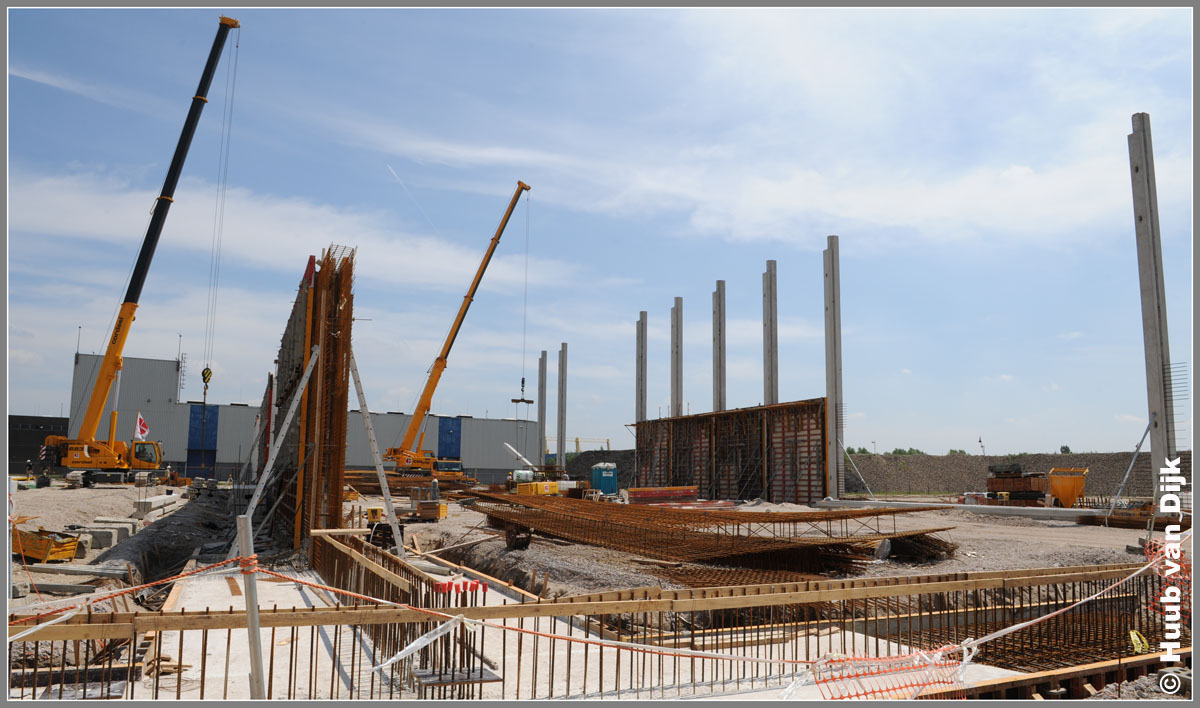

  Montage prefab betonnen staanders.

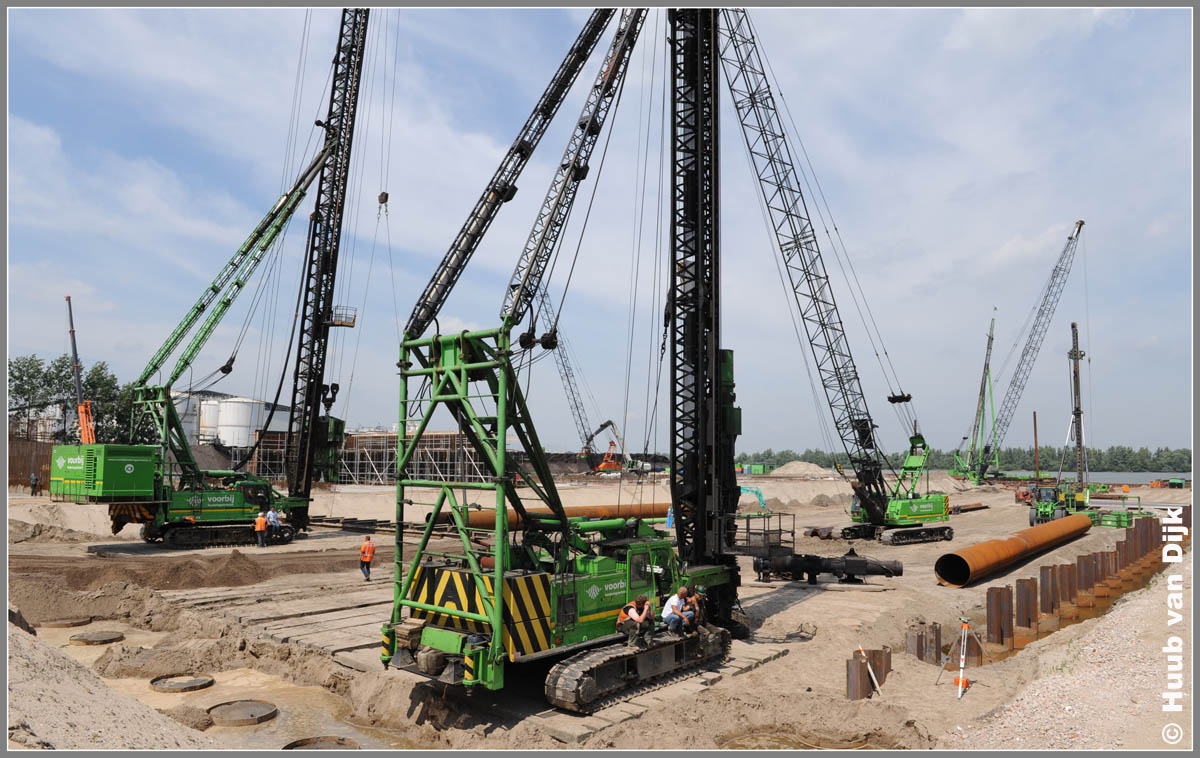

0061

































17 juni 2009




0062































17 juni 2009


0063



































17 juni 2009

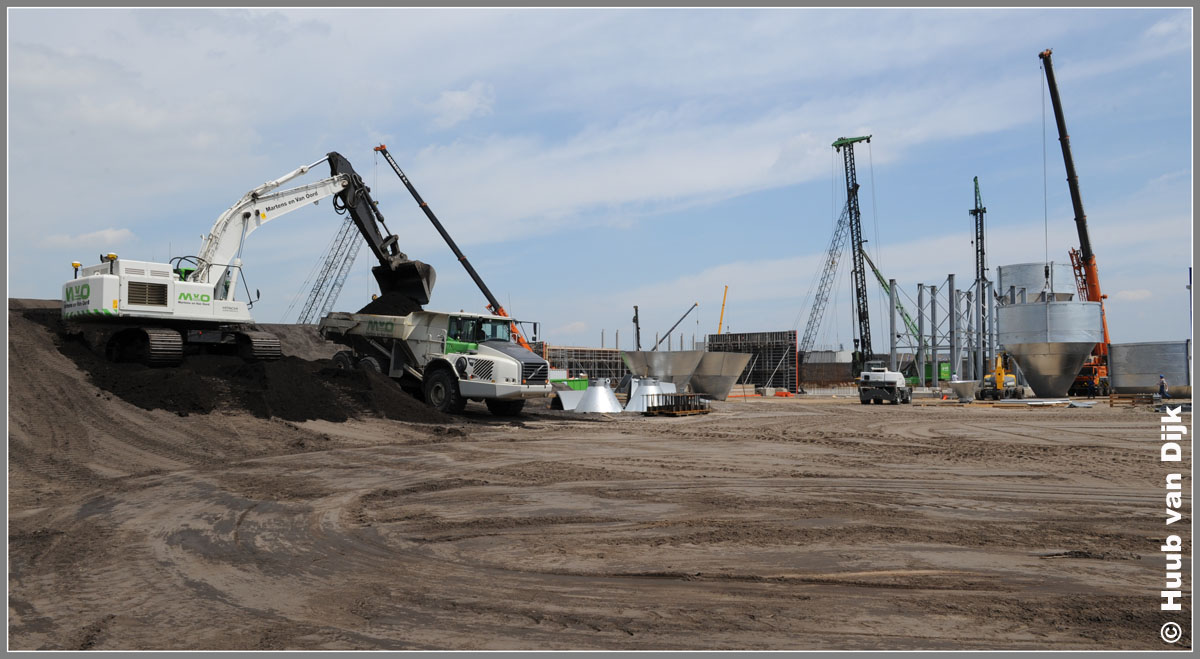

0064































17 juni 2009

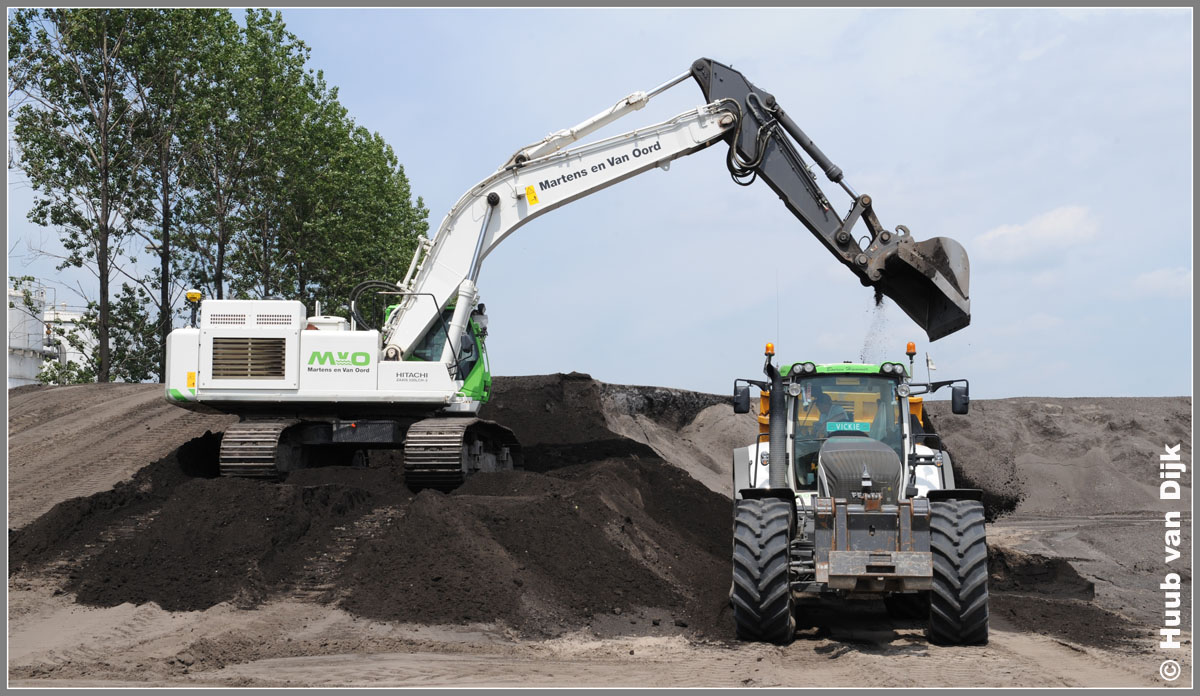

  Op het terrein ligt al veel materiaal opgeslagen deels in gebruik als voorbelasting wat natuurlijk weer verplaatst dient te worden.

0065

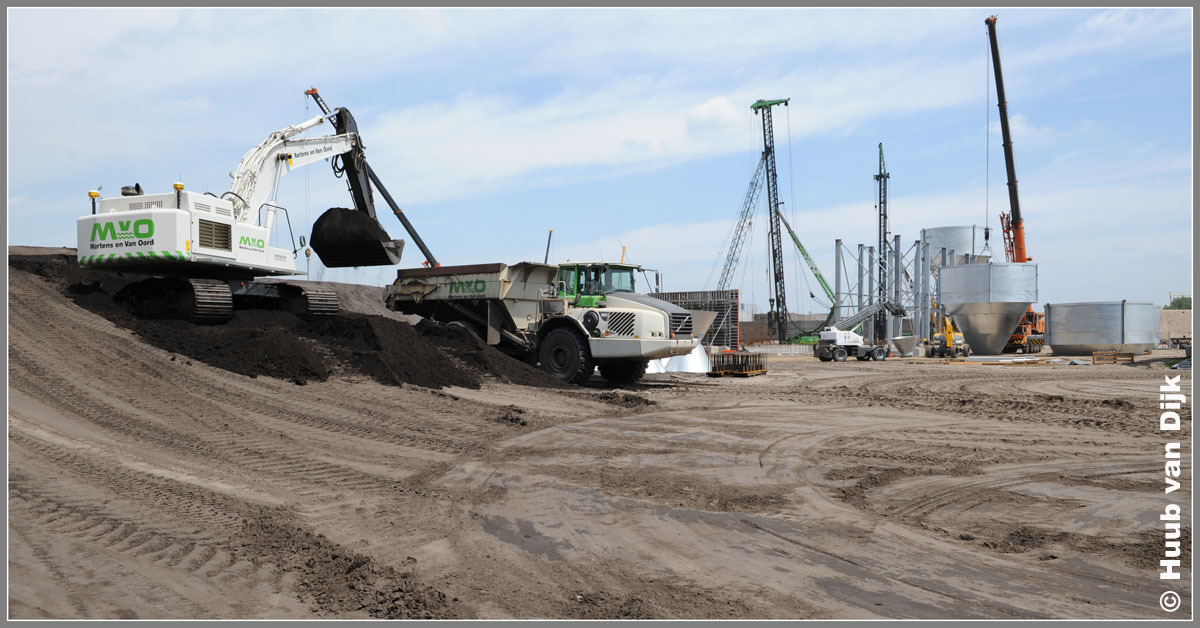

17 juni 2009


0066





























17 juni 2009

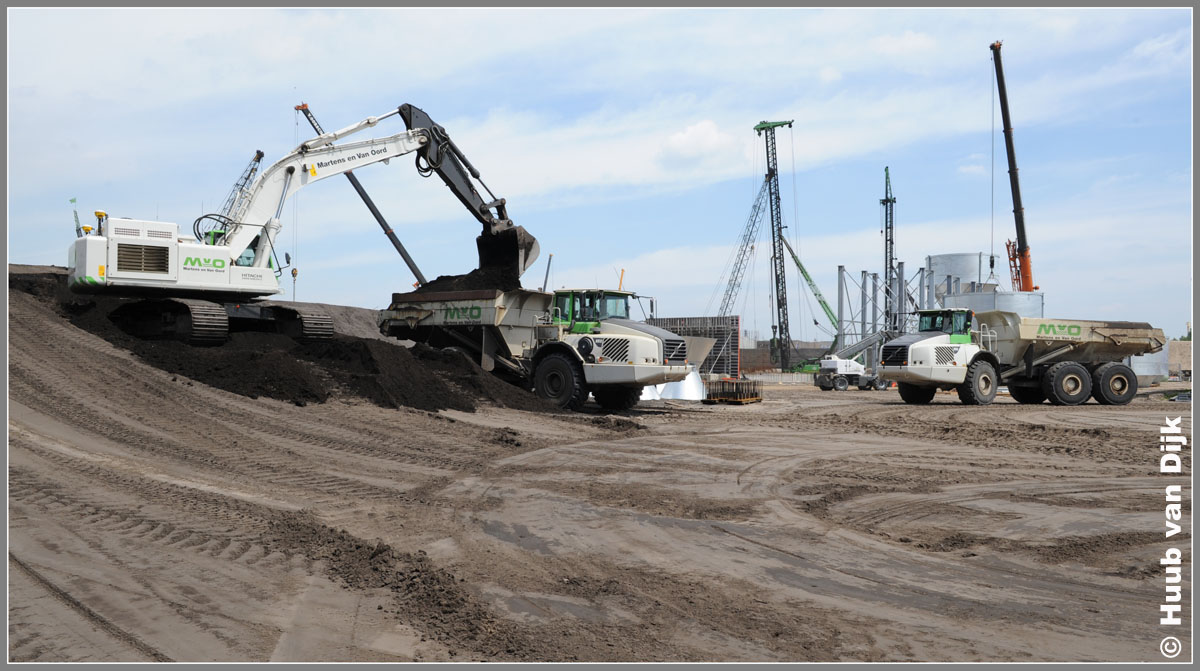

0067































17 juni 2009

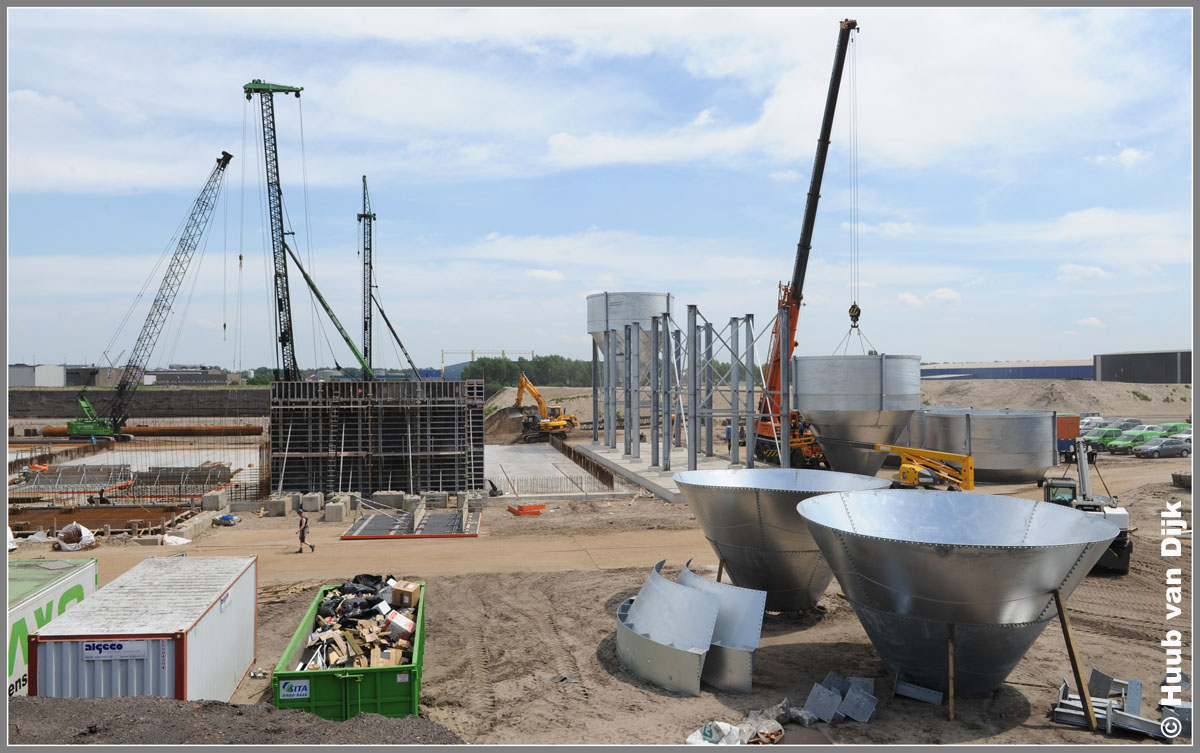

0068































17 juni 2009

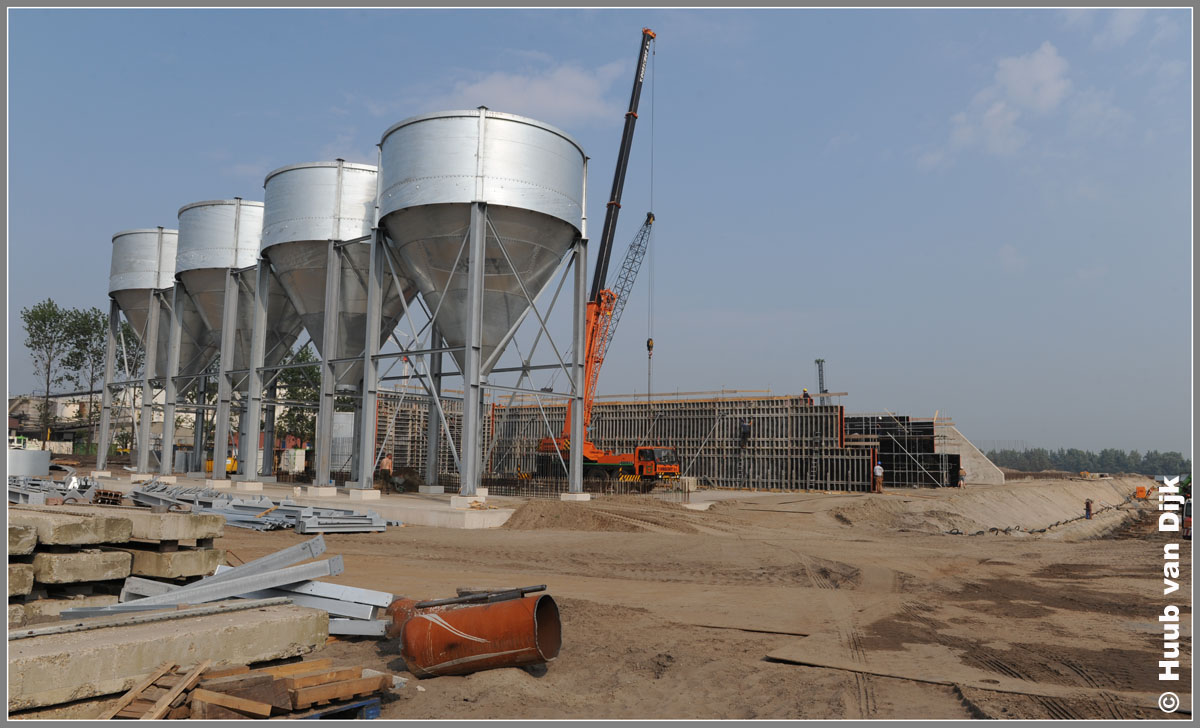

0070































03 juli 2009


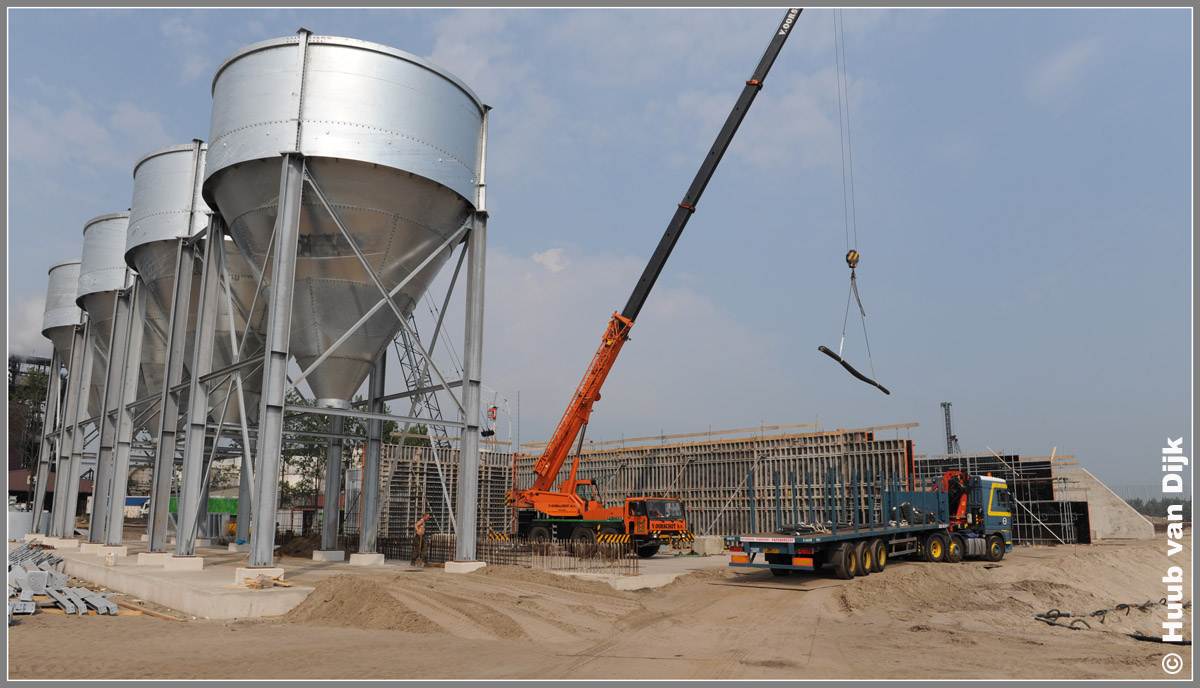

0071































03 juli 2009

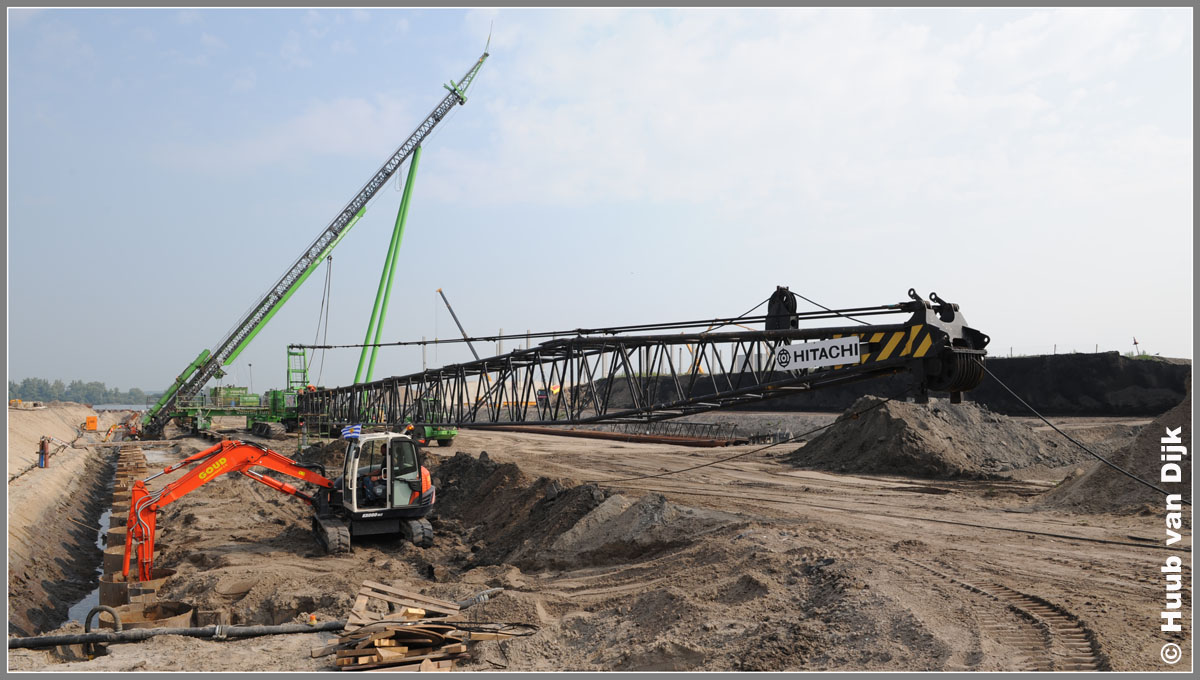

0072































03 juli 2009

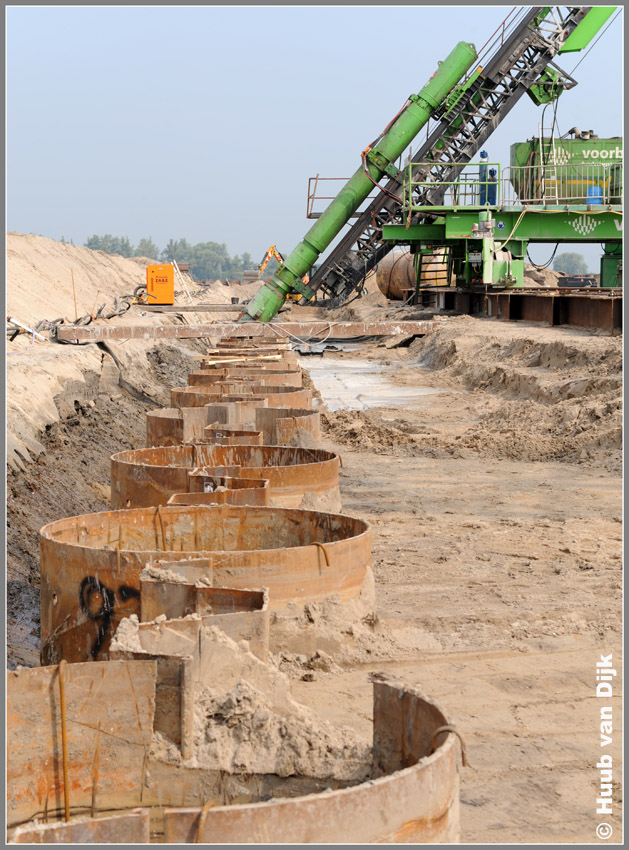

0073































03 juli 2009

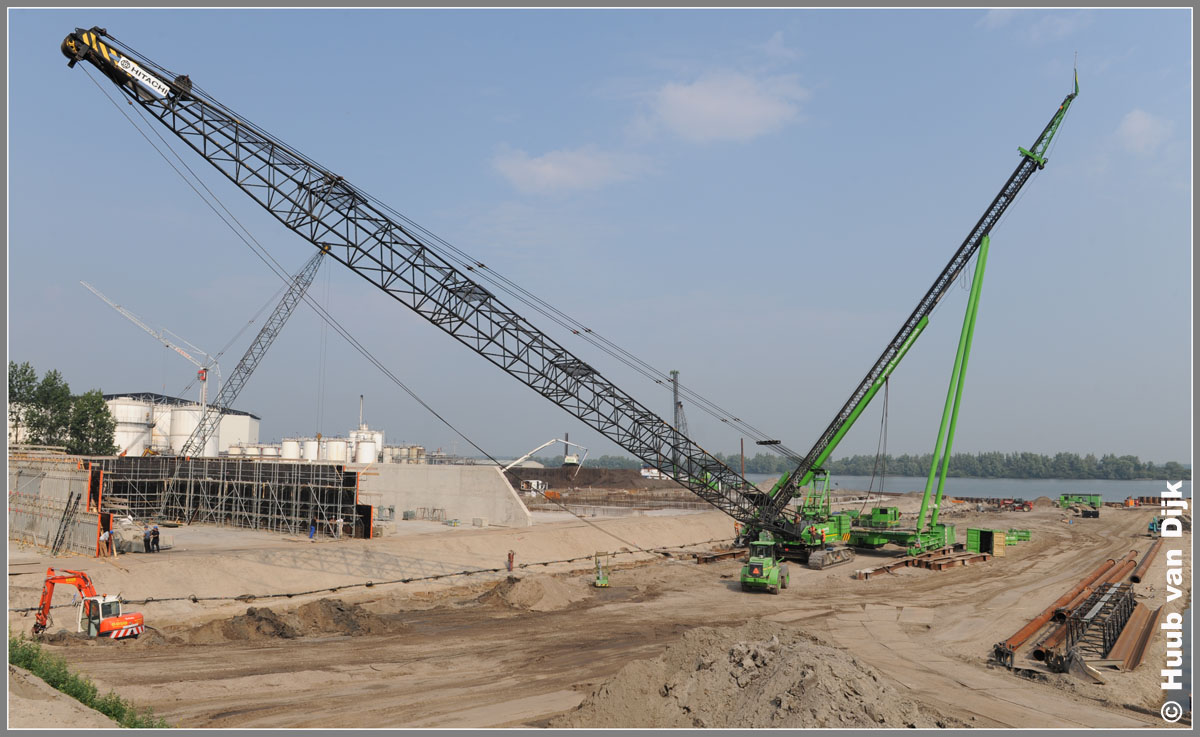

0074































03 juli 2009

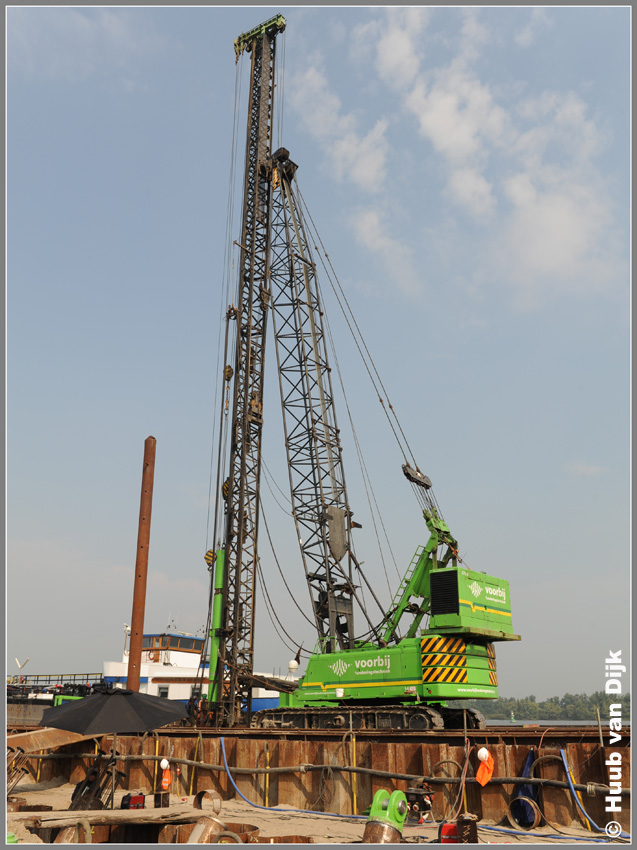

0075







































03 juli 2009


0076



































03 juli 2009

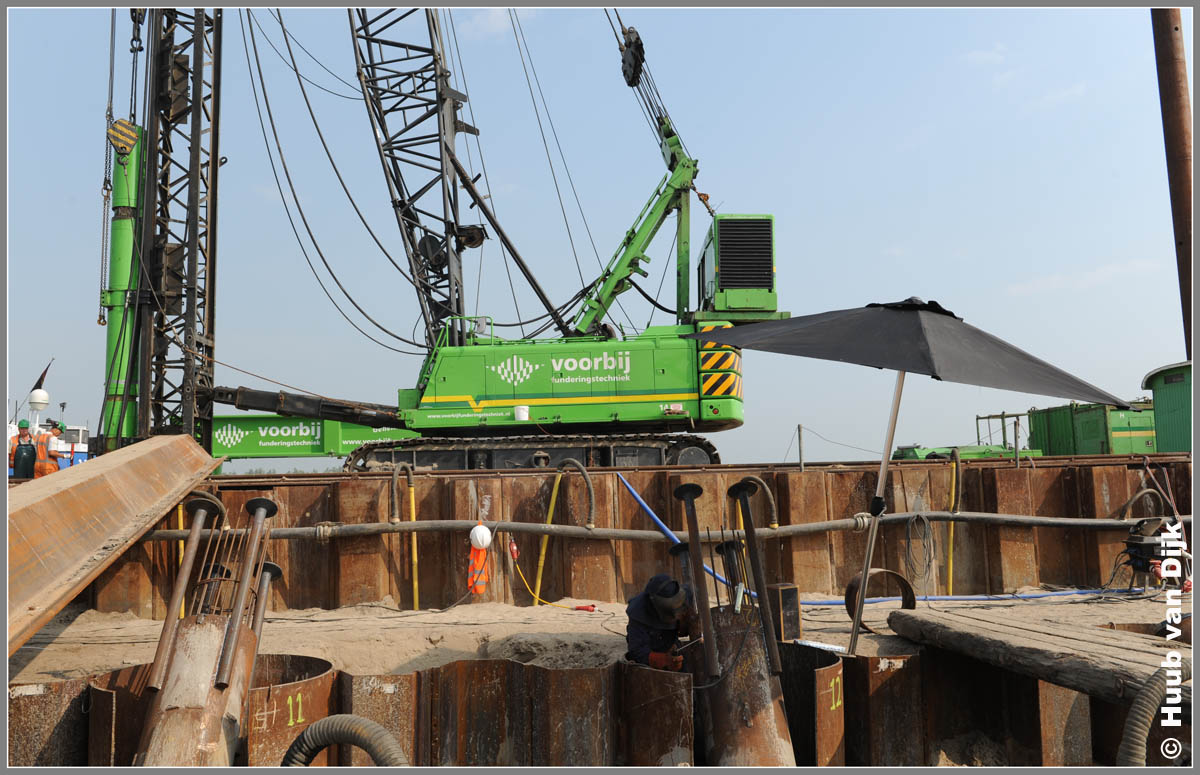

  Koppellen van de Combiwand en de MV trekpalen.

0077





































03 juli 2009

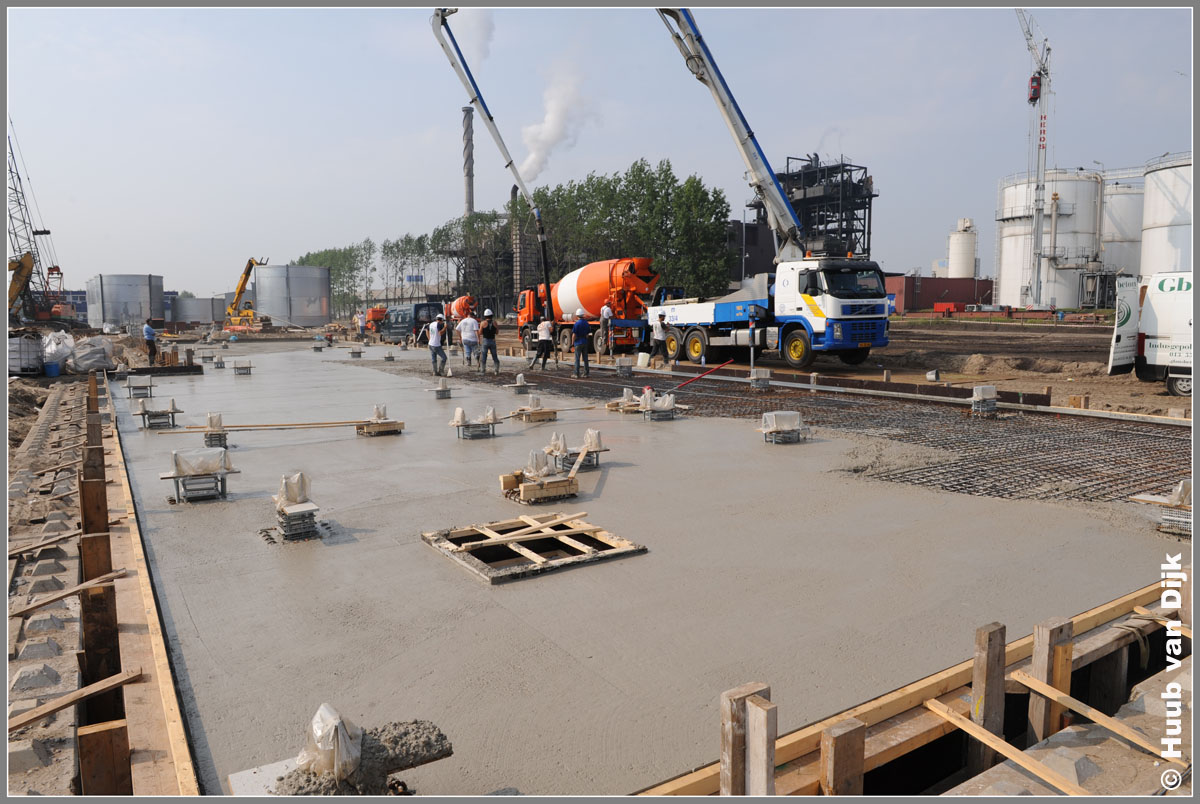

  Storten van de vloer voor de klasseerinstallatie.

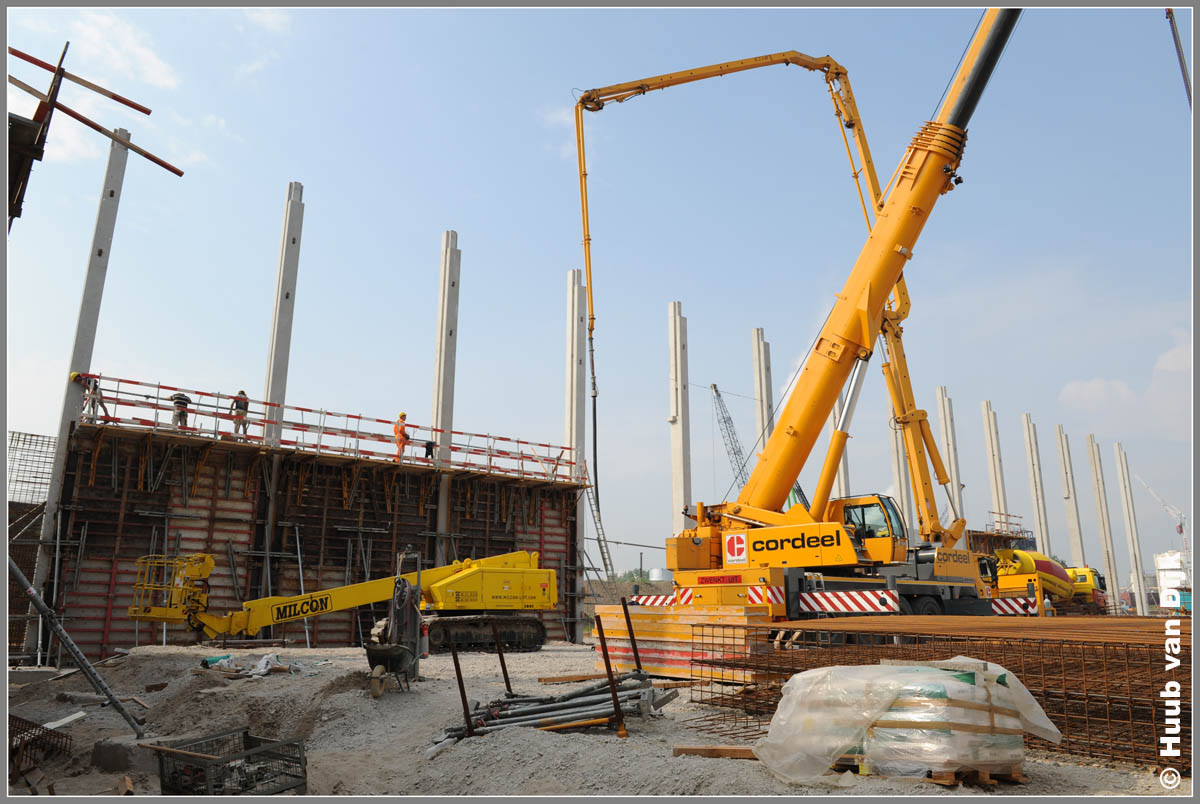

0078





































03 juli 2009




  Storten van een buitenwand van de opslaghallen.

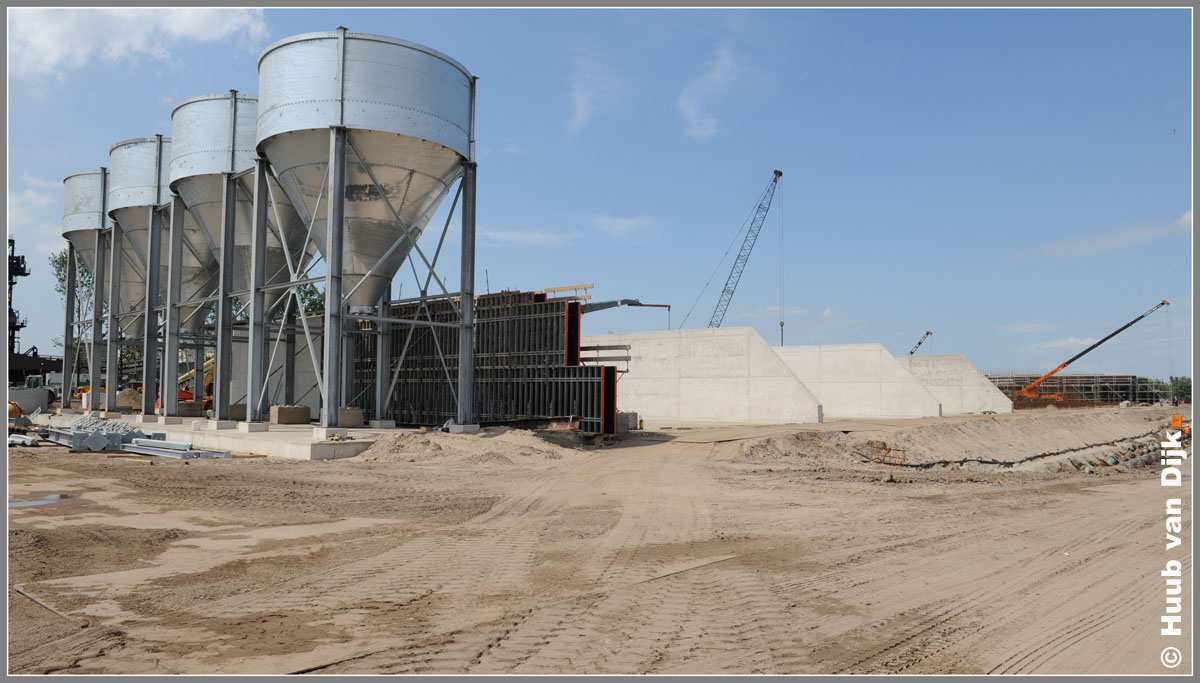

0080































16 juli 2009


0081































16 juli 2009

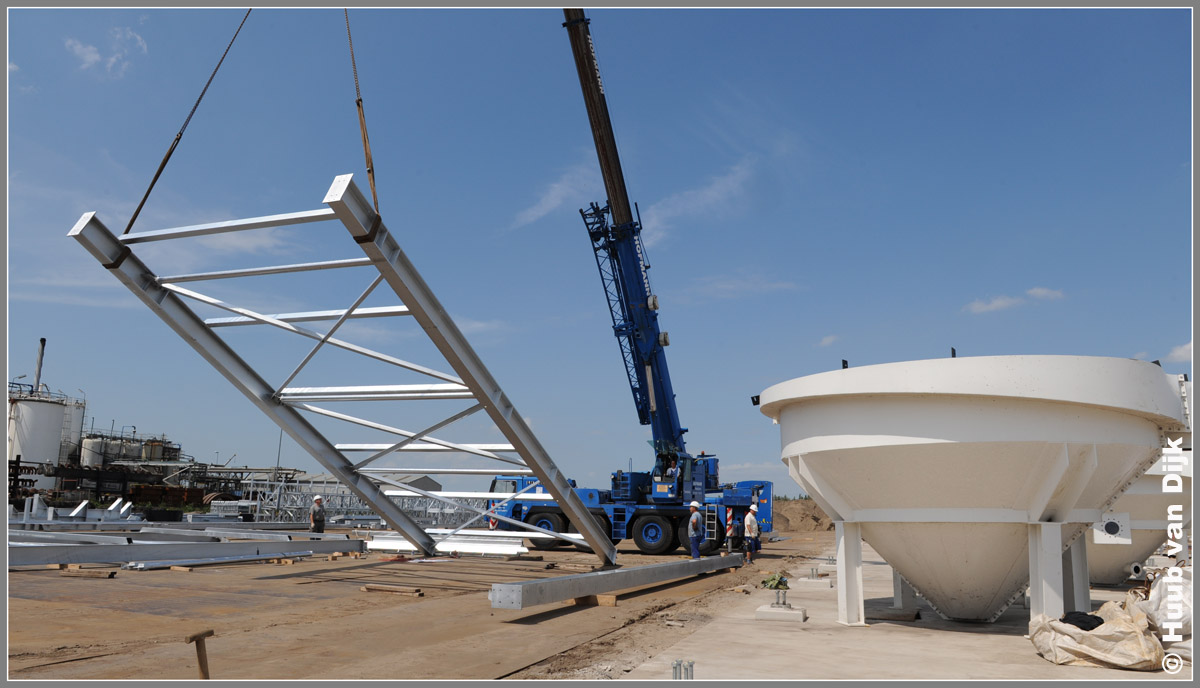

  Het eerste deel van de zeefgroep van de klasseerinstallatie word gemonteerd.

0082































16 juli 2009


0083































16 juli 2009

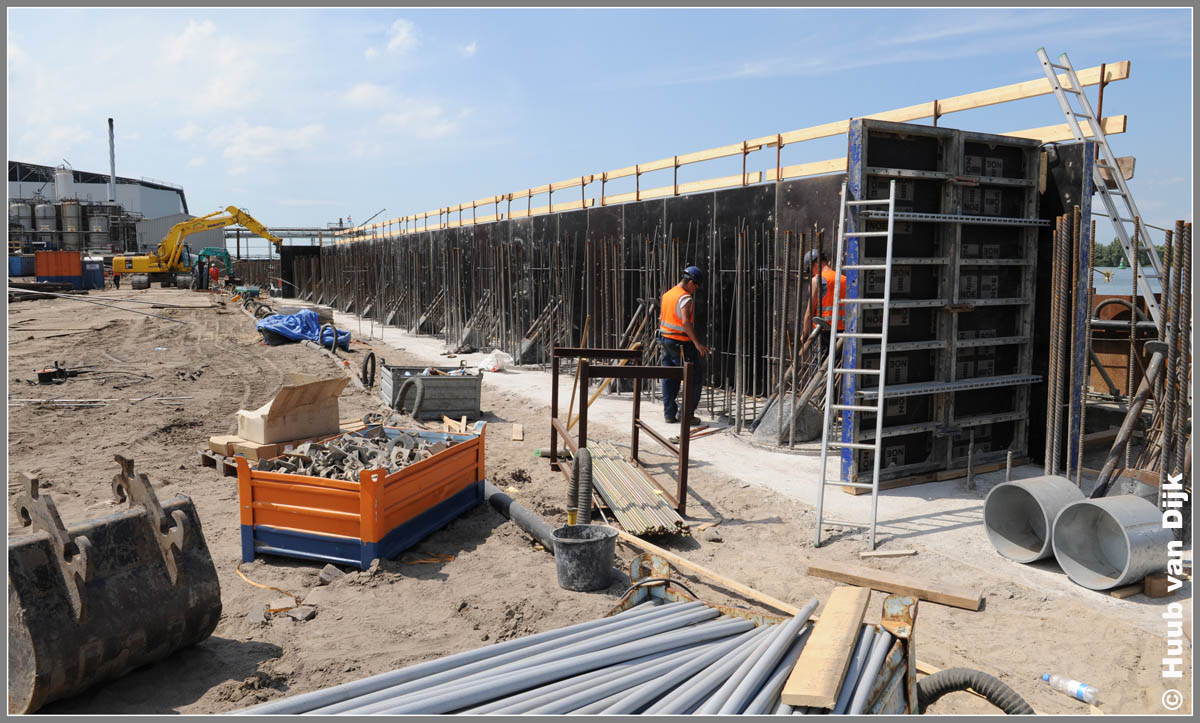

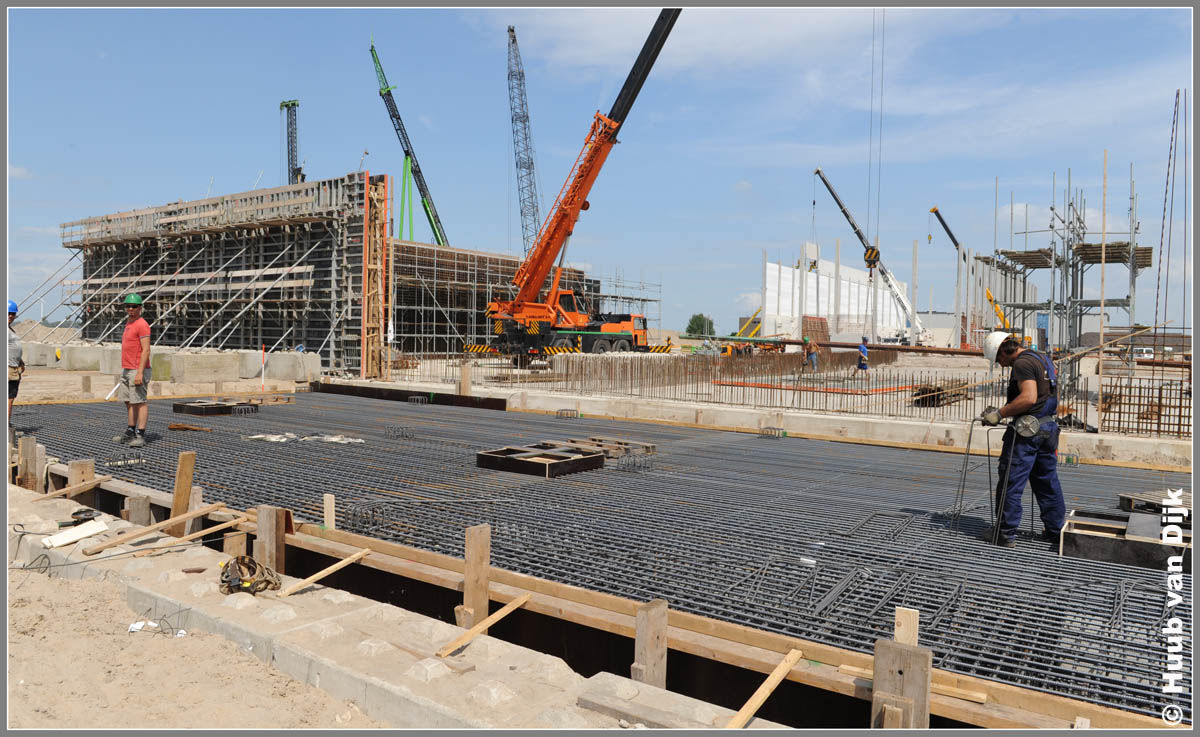

  De buispalen verdwijnen in de betonnen kadewand.

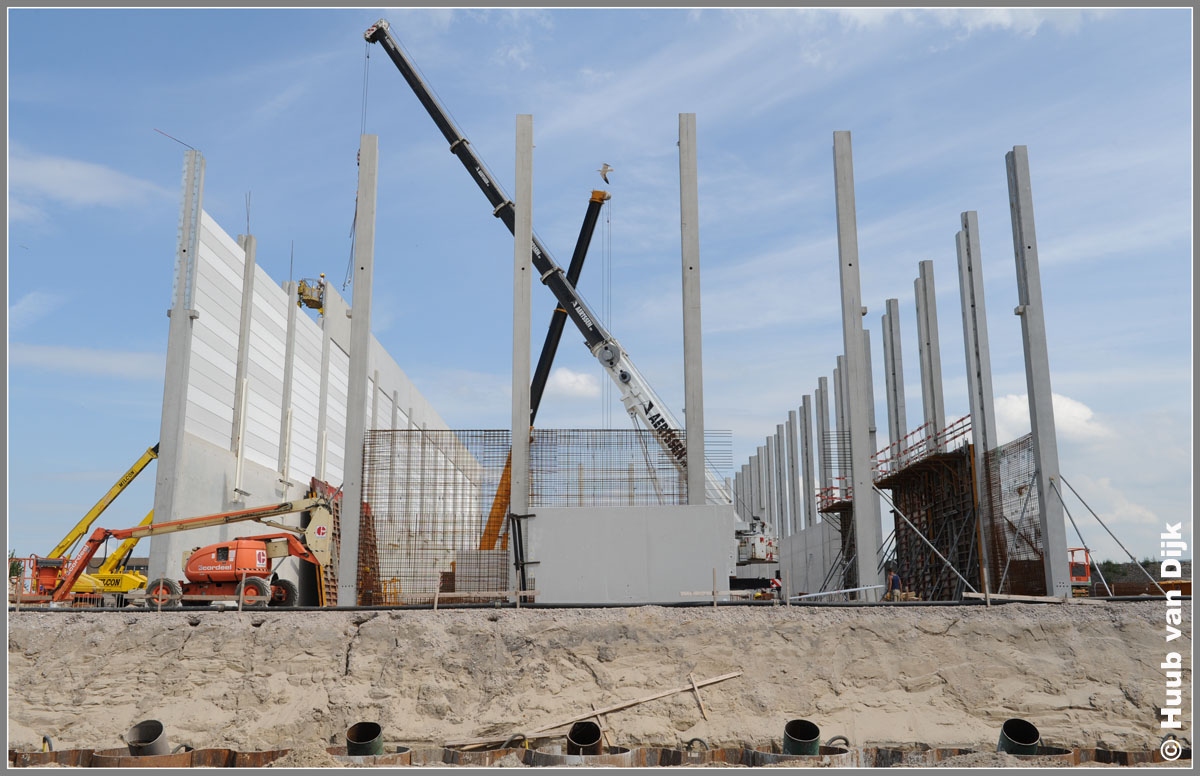

0084































16 juli 2009




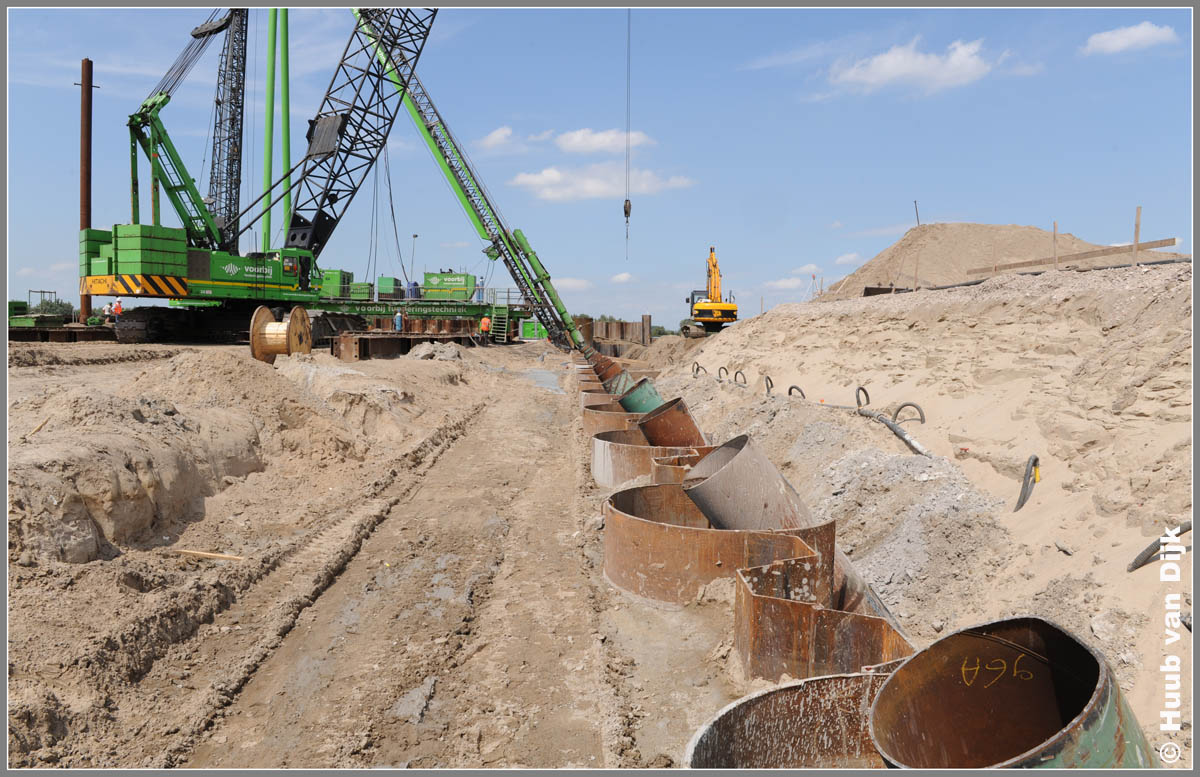

0085































16 juli 2009




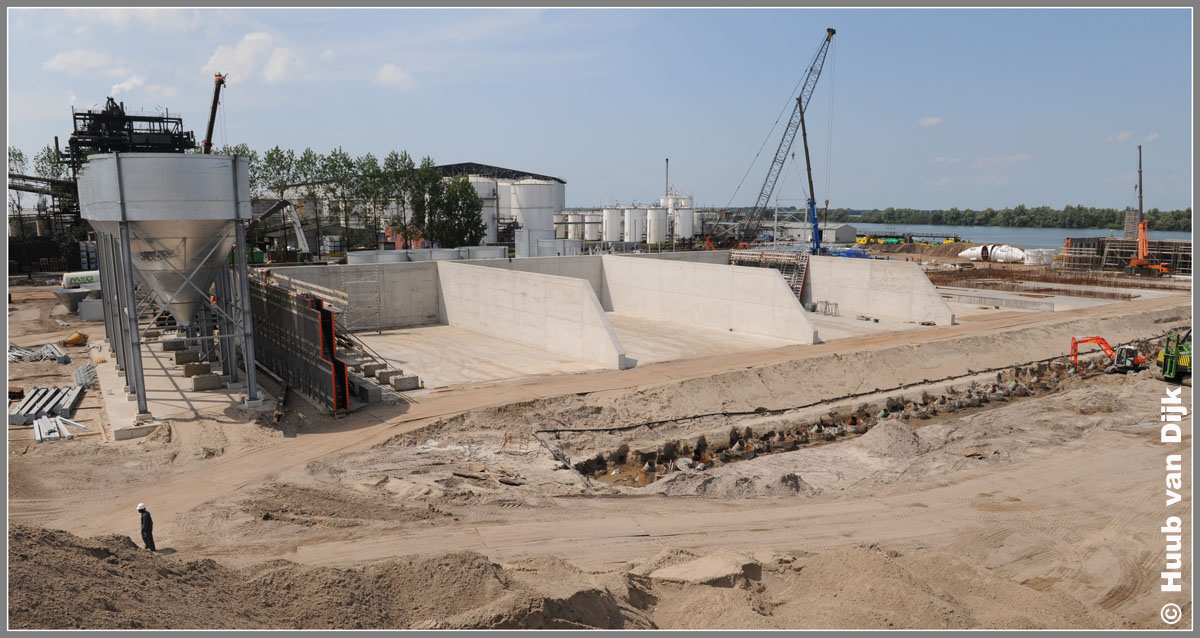

0086































16 juli 2009

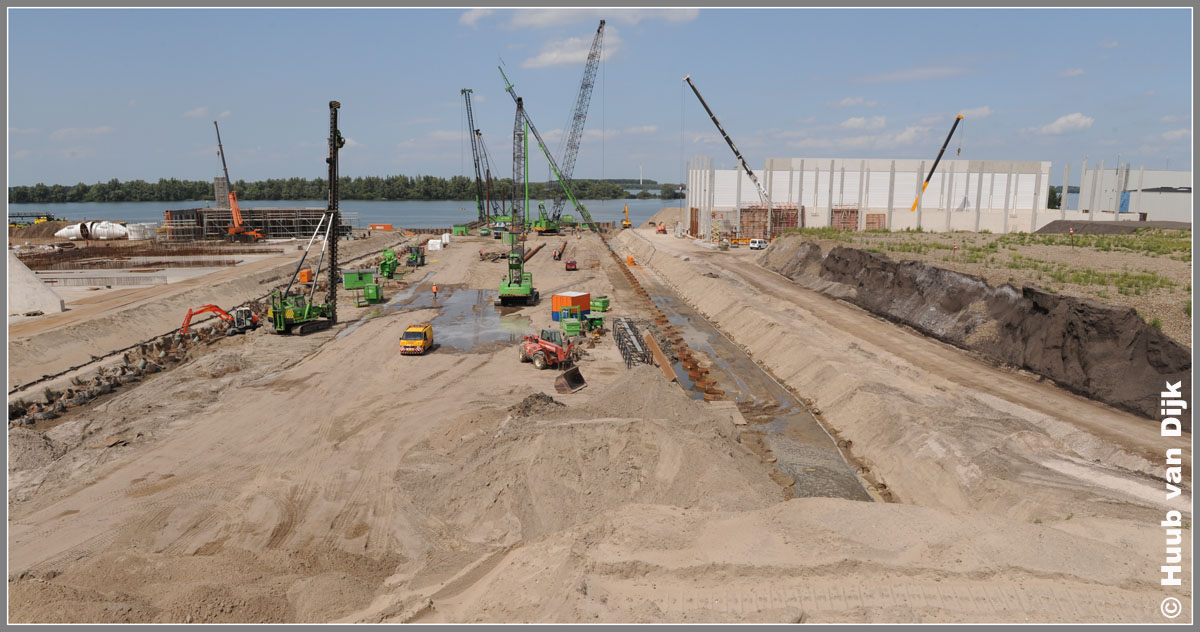

0087



























16 juli 2009




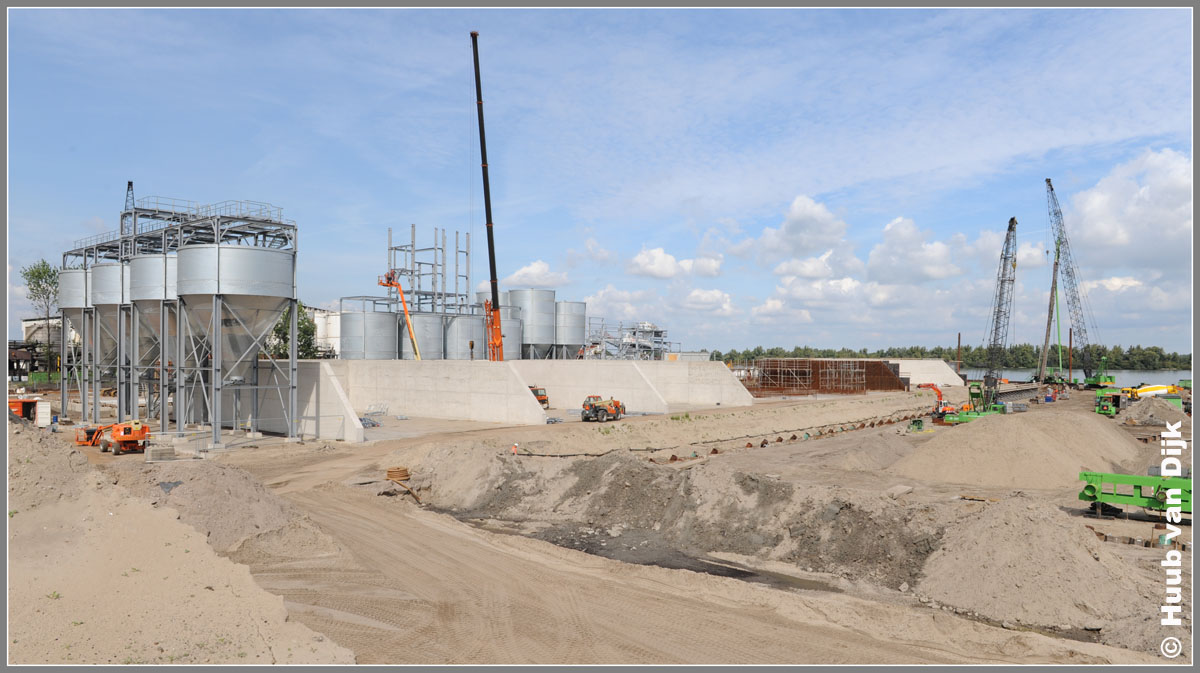

0090































14 aug 2009


0091































14 aug 2009

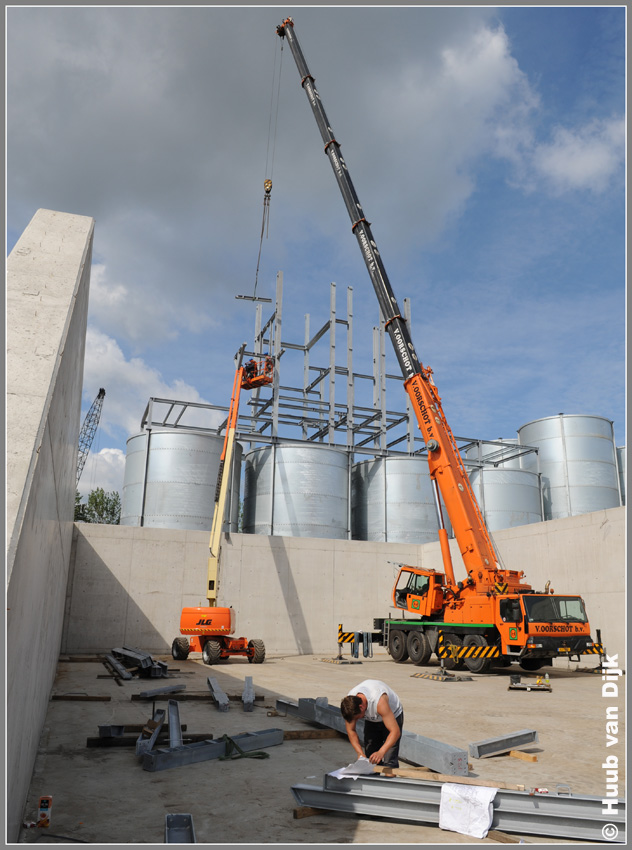

0092































14 aug 2009


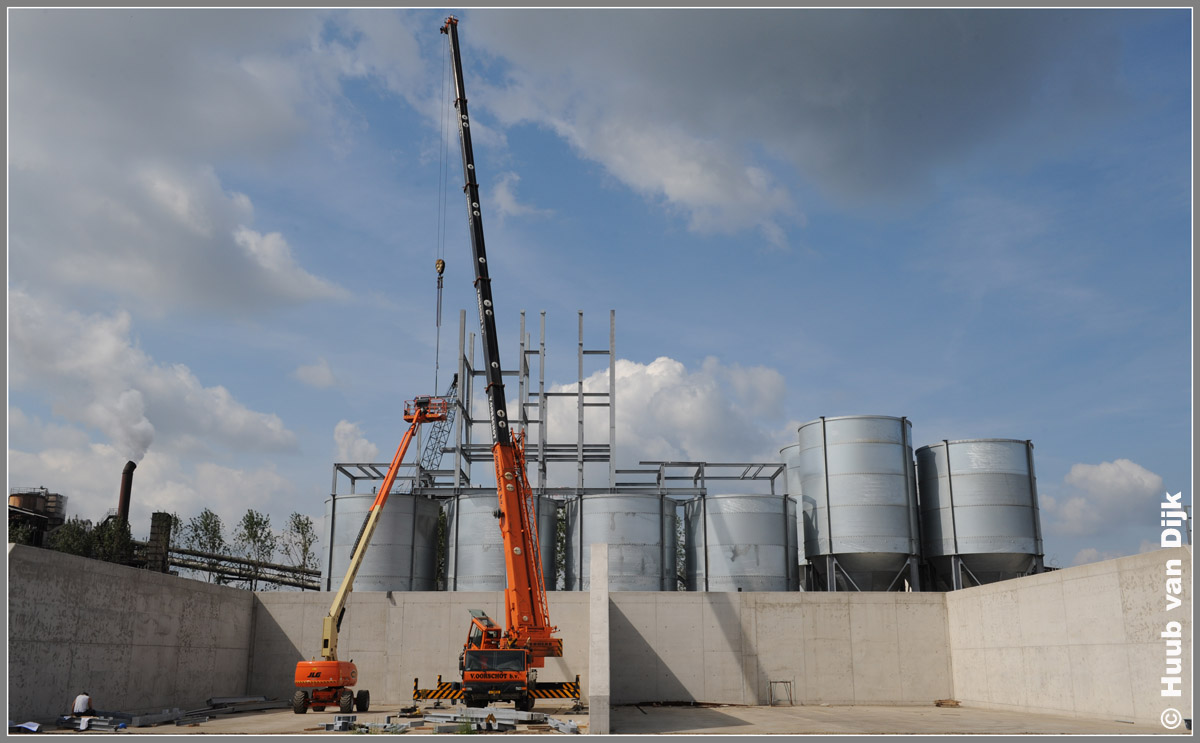

0093































14 aug 2009


0094































14 aug 2009




0095































14 aug 2009




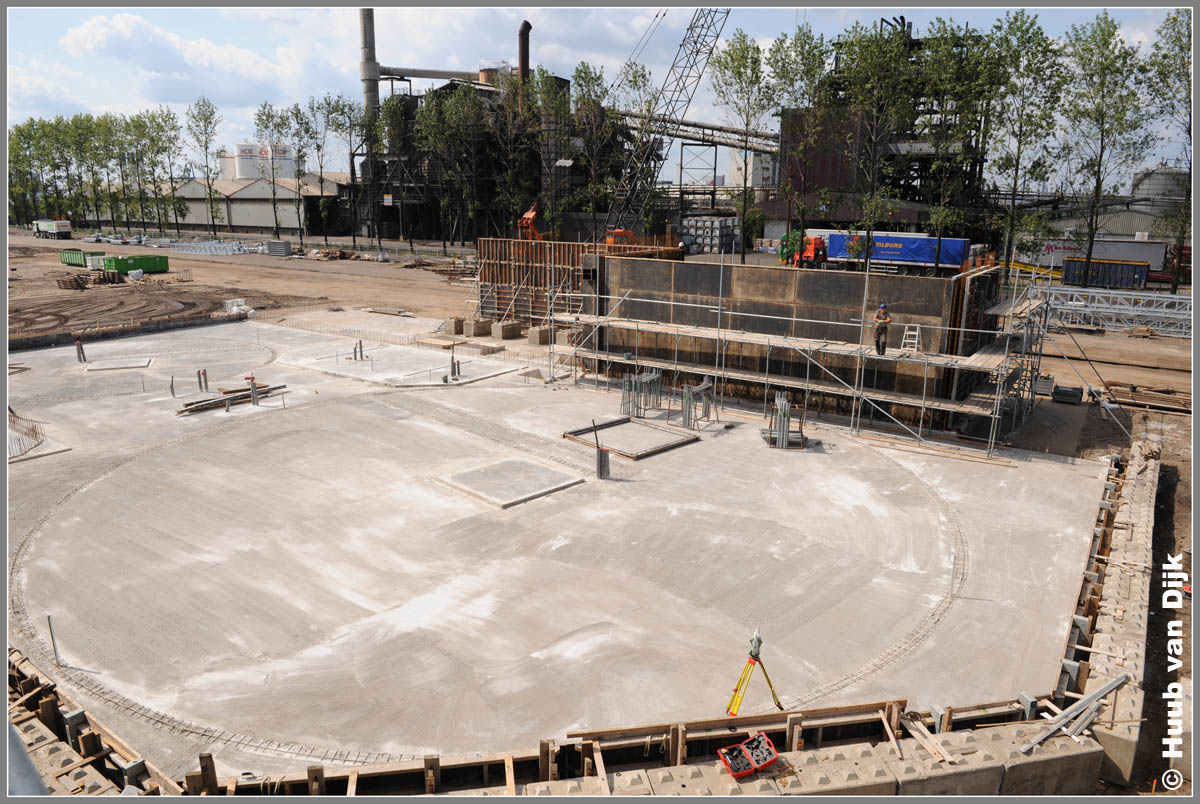

0096































14 aug 2009


0097

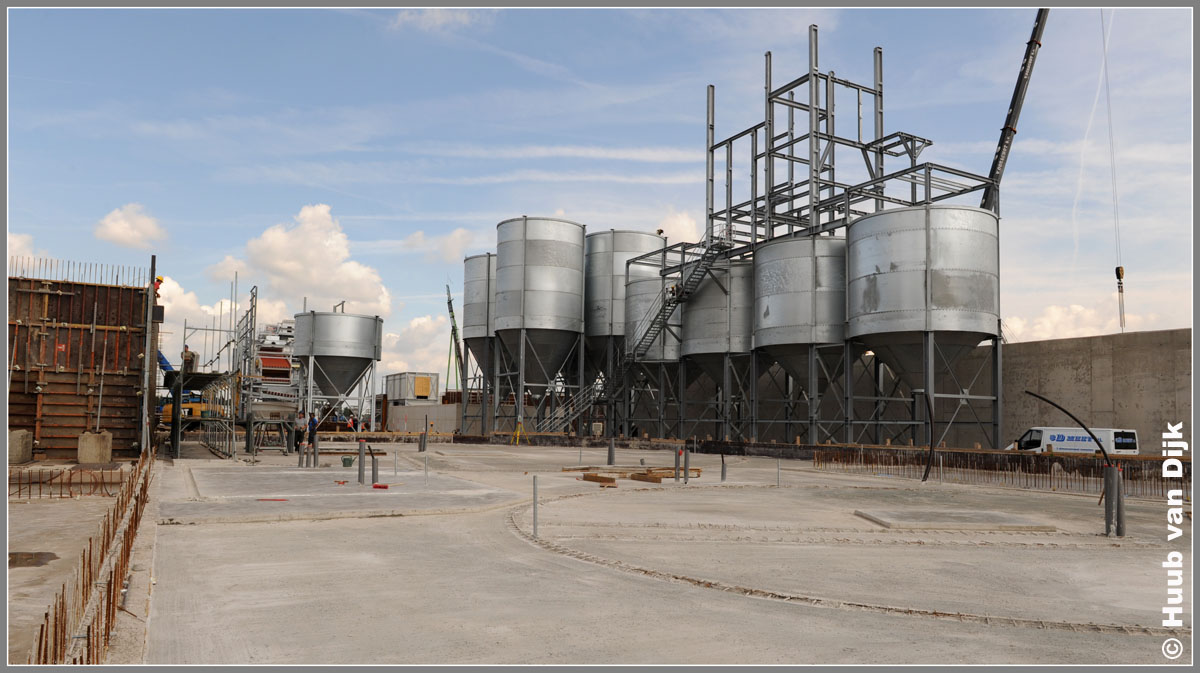

14 aug 2009

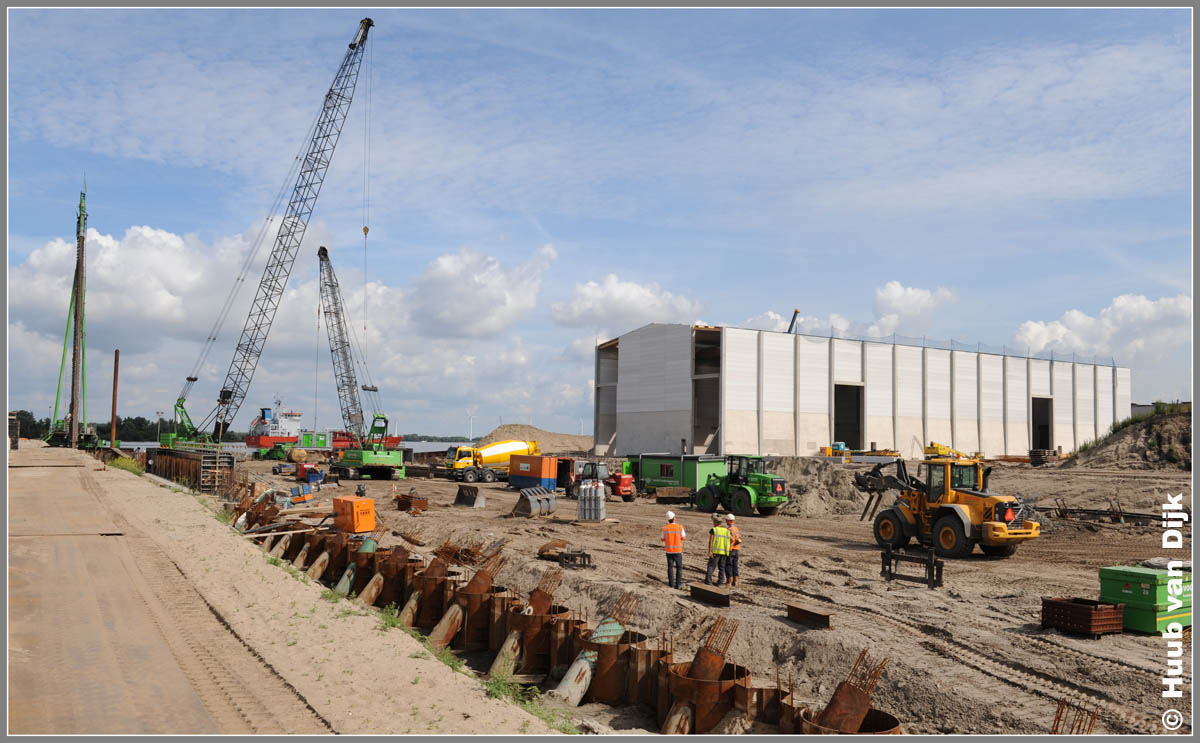

0098































14 aug 2009

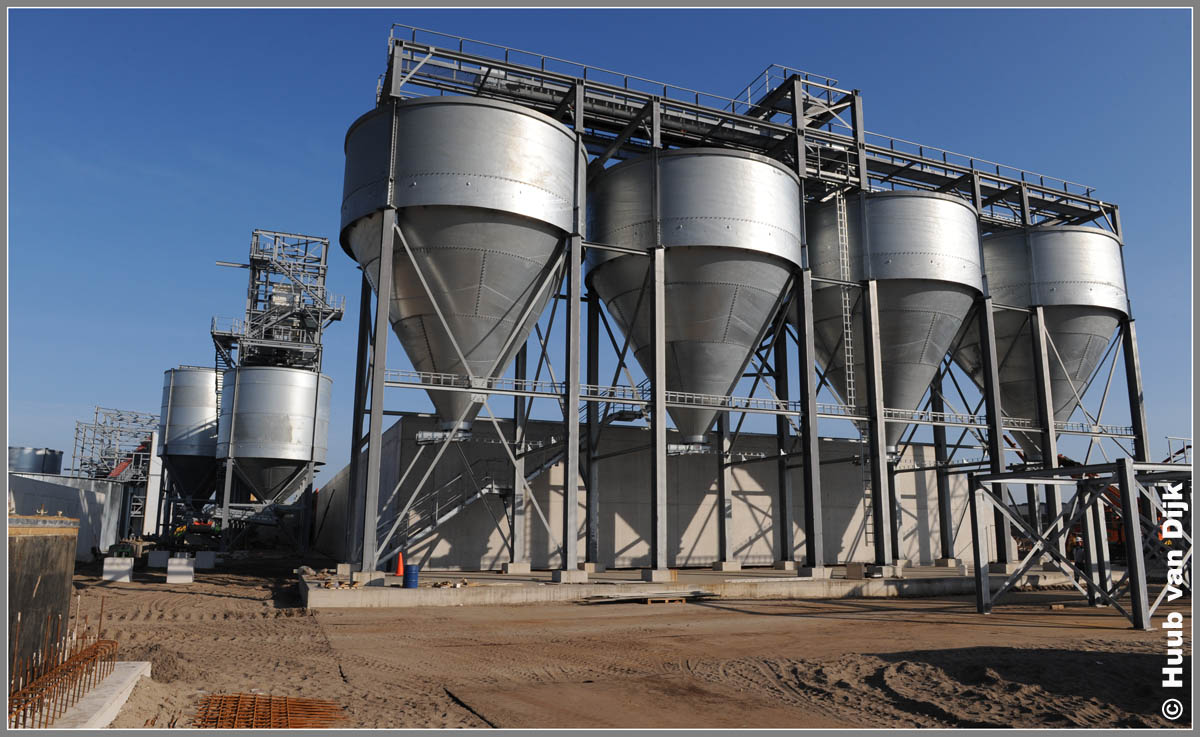

0100

































18 sept 2009


0101

































18 sept 2009

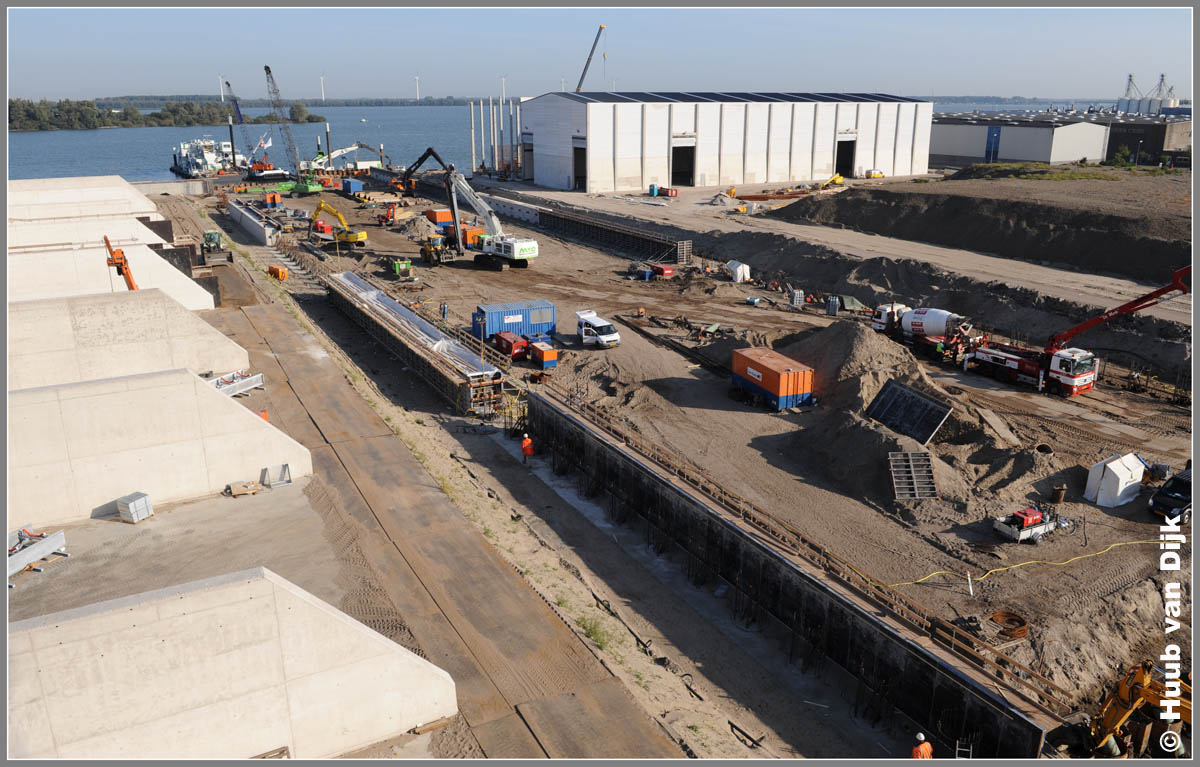

  De kademuren in aanbouw.

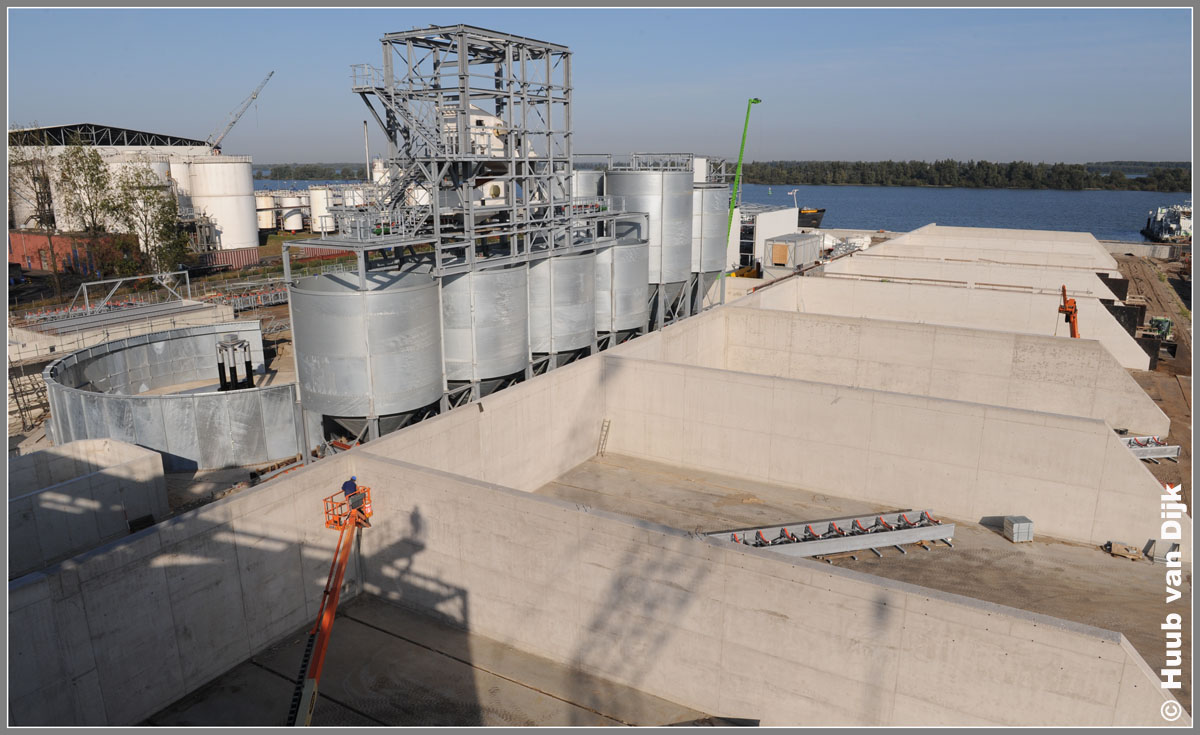

0102































18 sept 2009


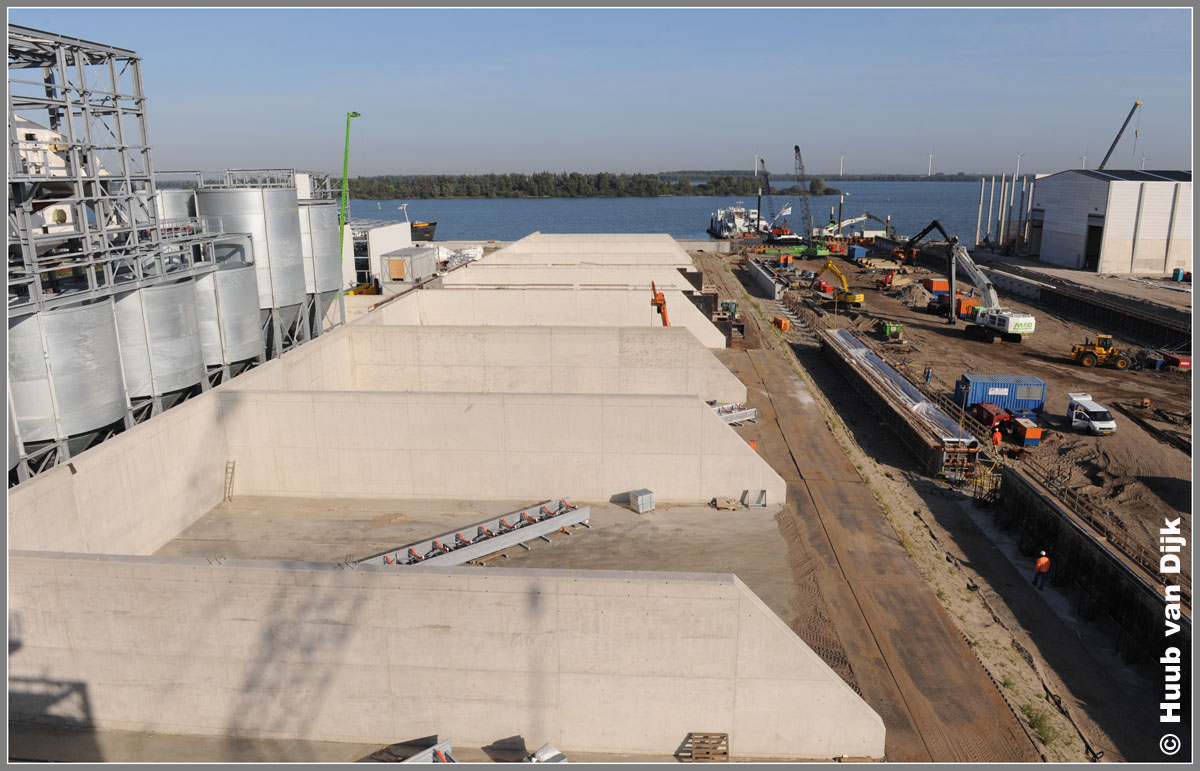

0103































18 sept 2009


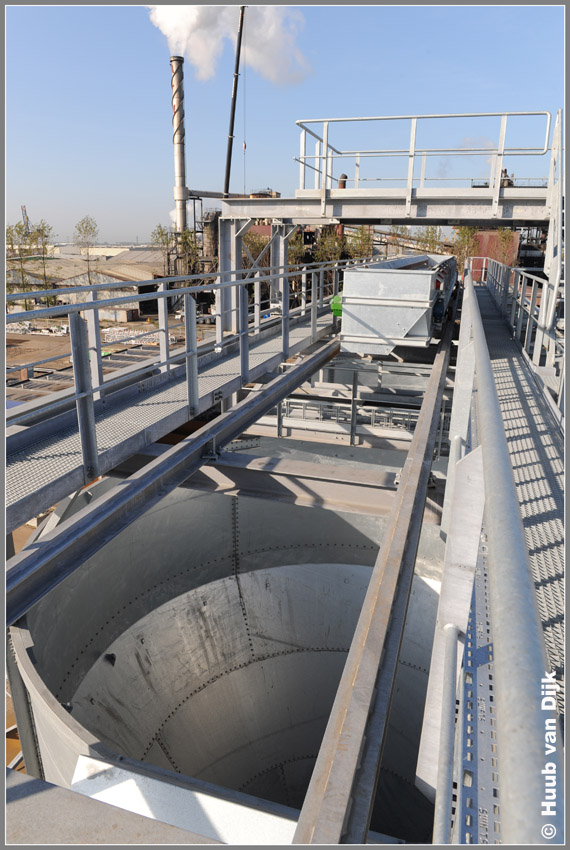

0104







































18 sept 2009

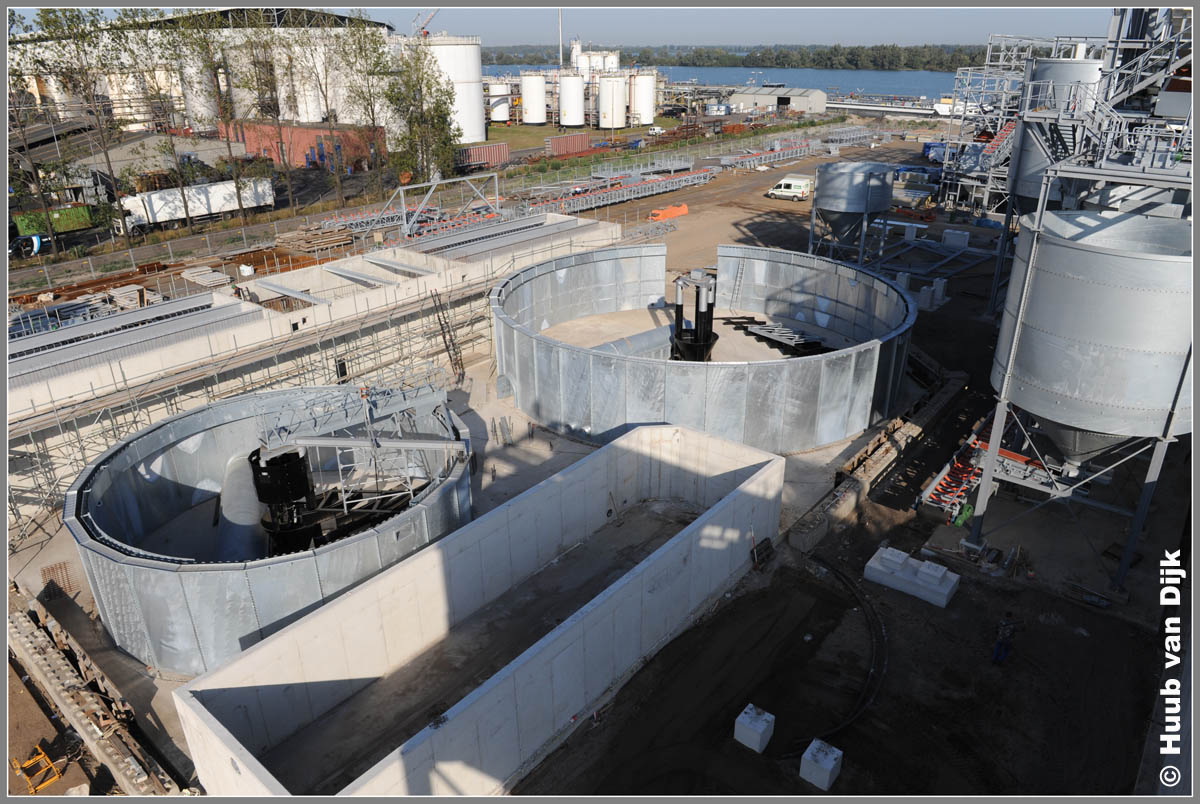

0105





































18 sept 2009


  Waterbassins.

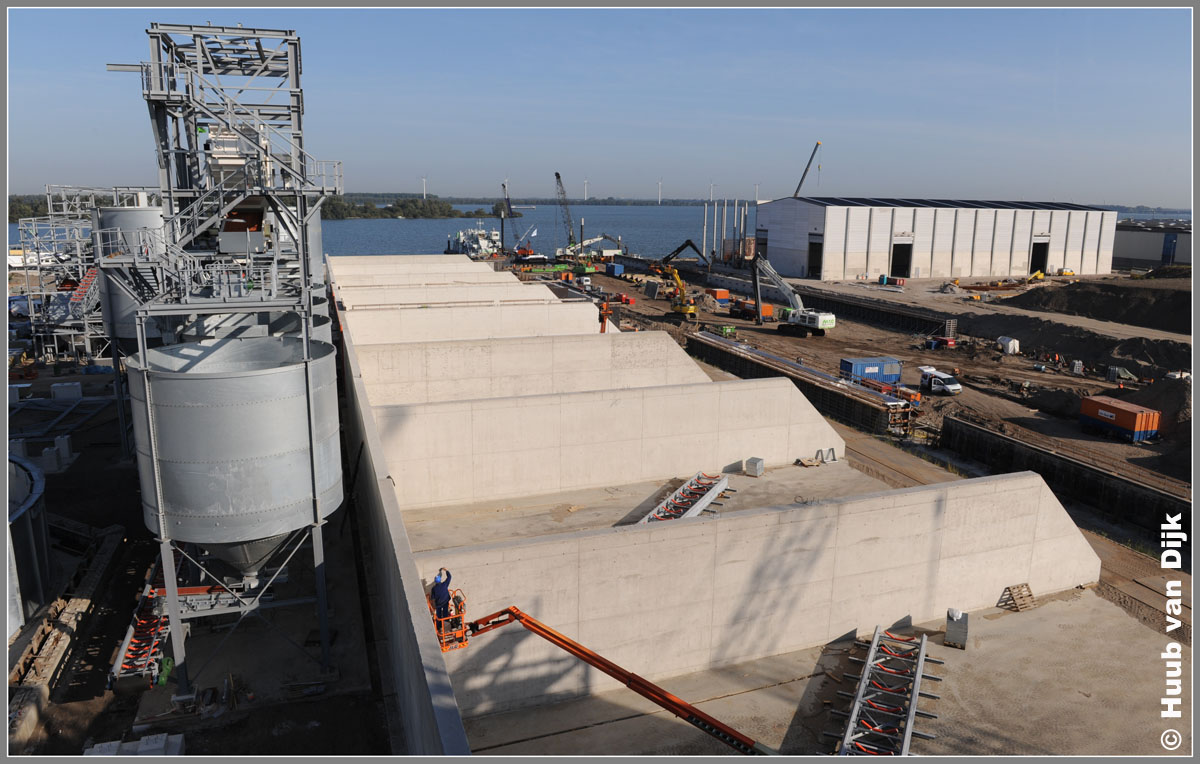

0106































18 sept 2009


0107































18 sept 2009

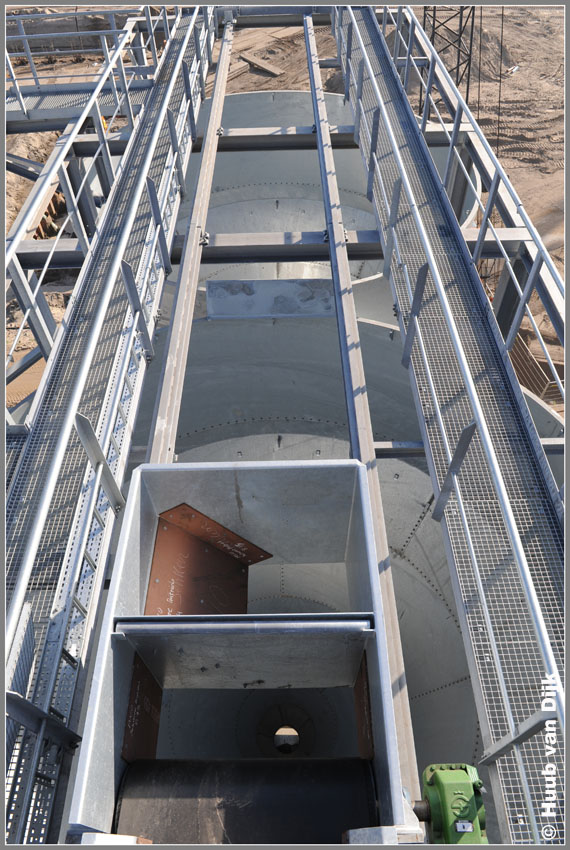

0108







































18 sept 2009


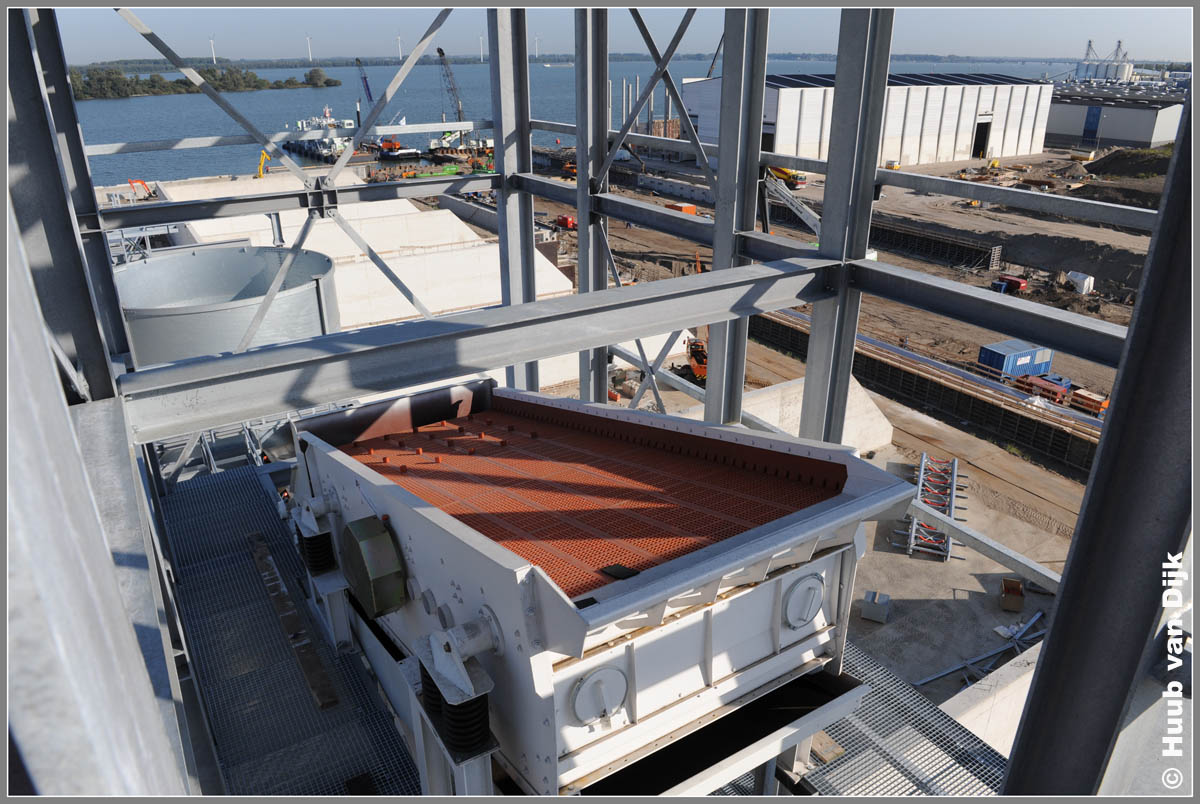

0109





































18 sept 2009

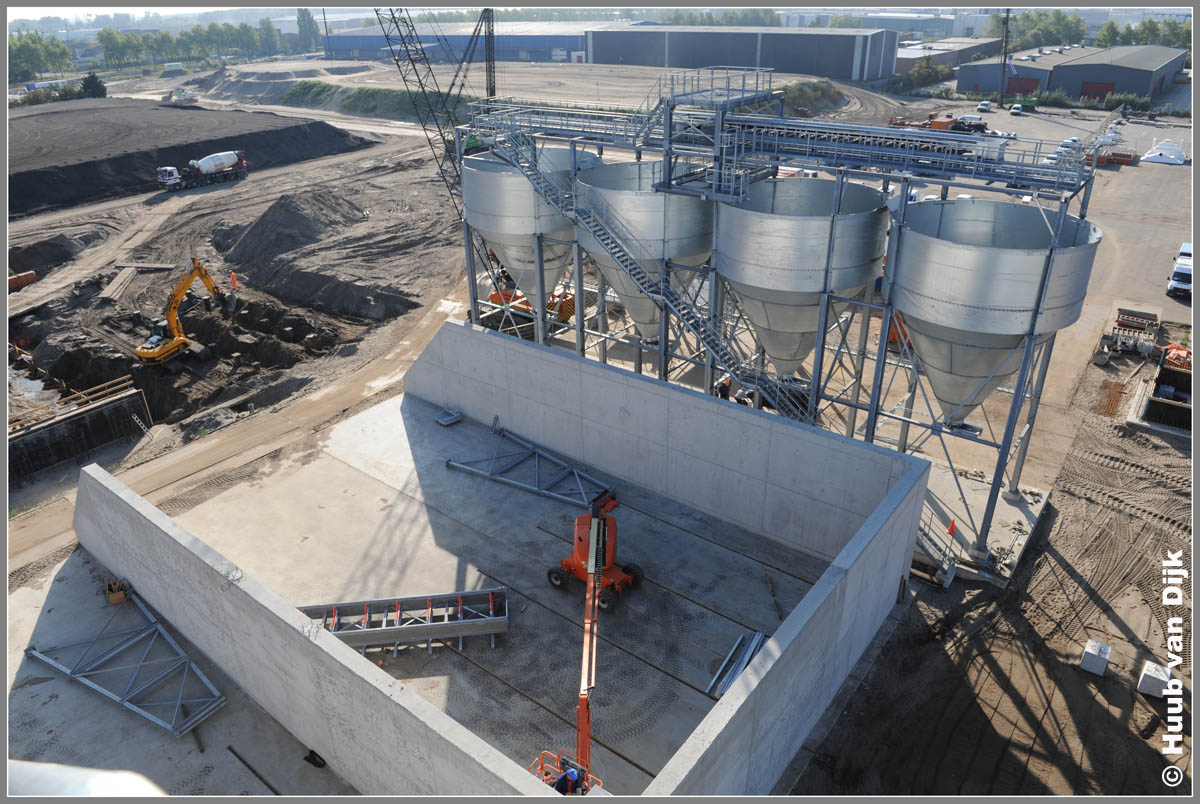

0110





































18 sept 2009


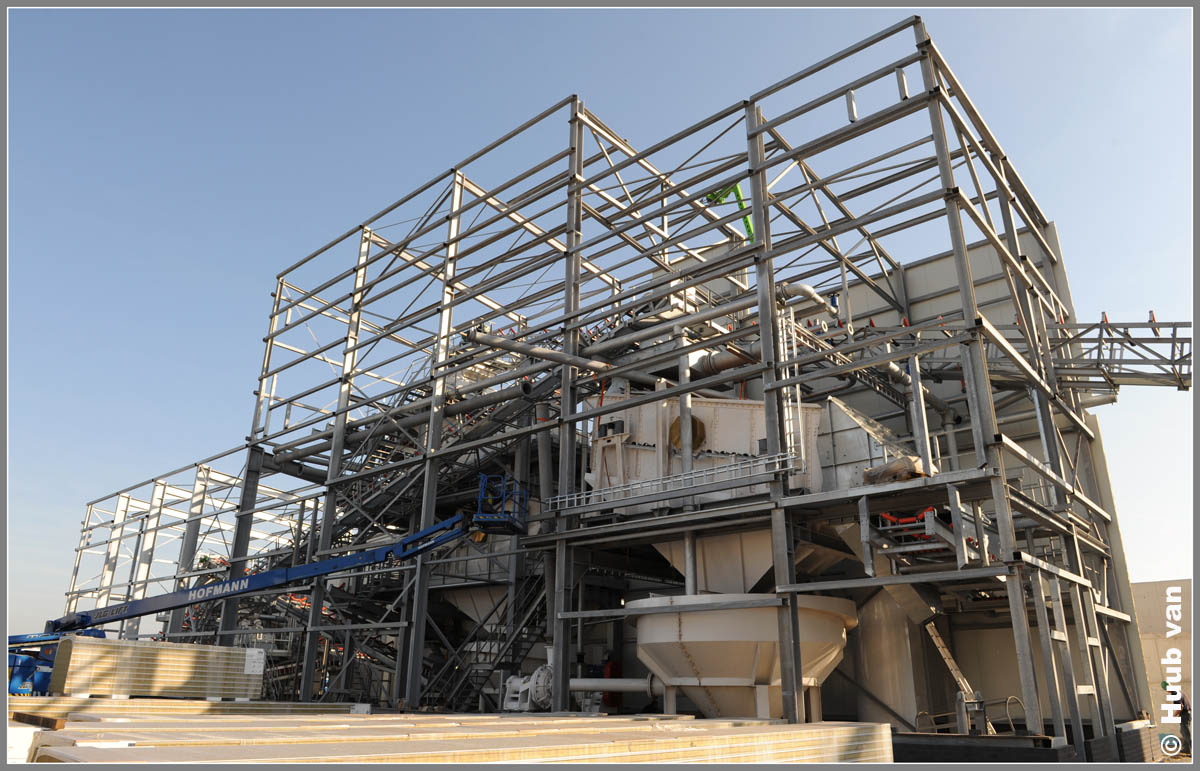

0111



































18 sept 2009


0112

































18 sept 2009

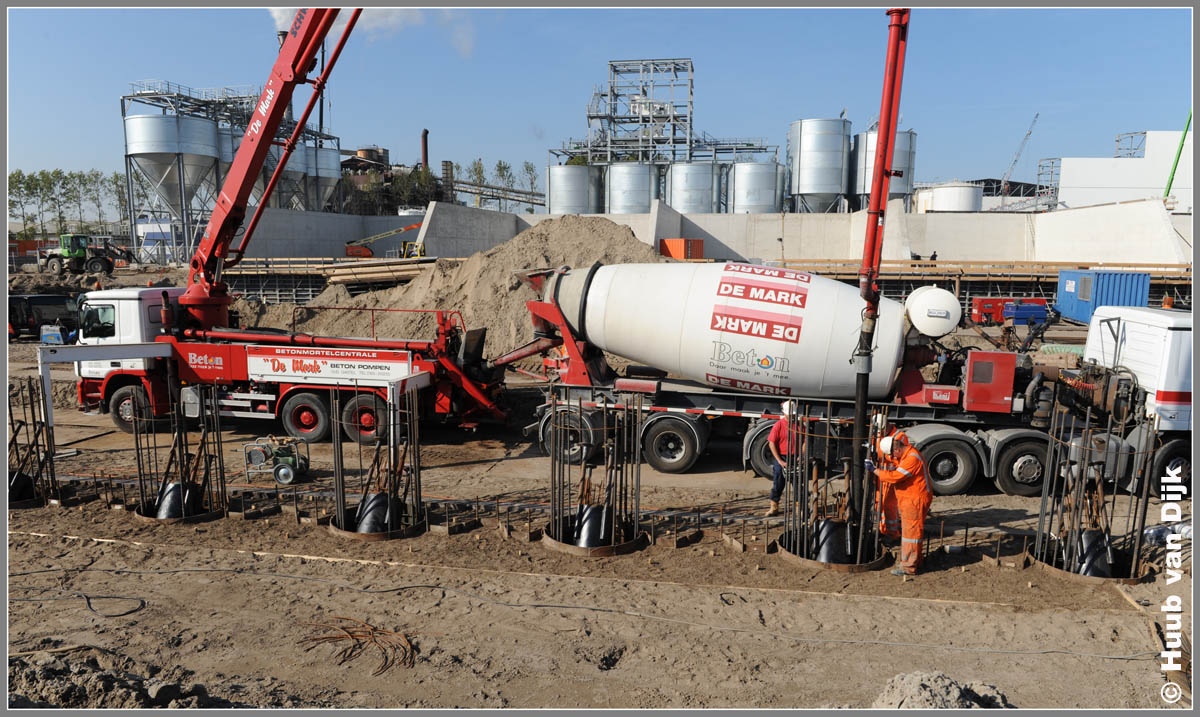

  Volstorten van de buispalen.

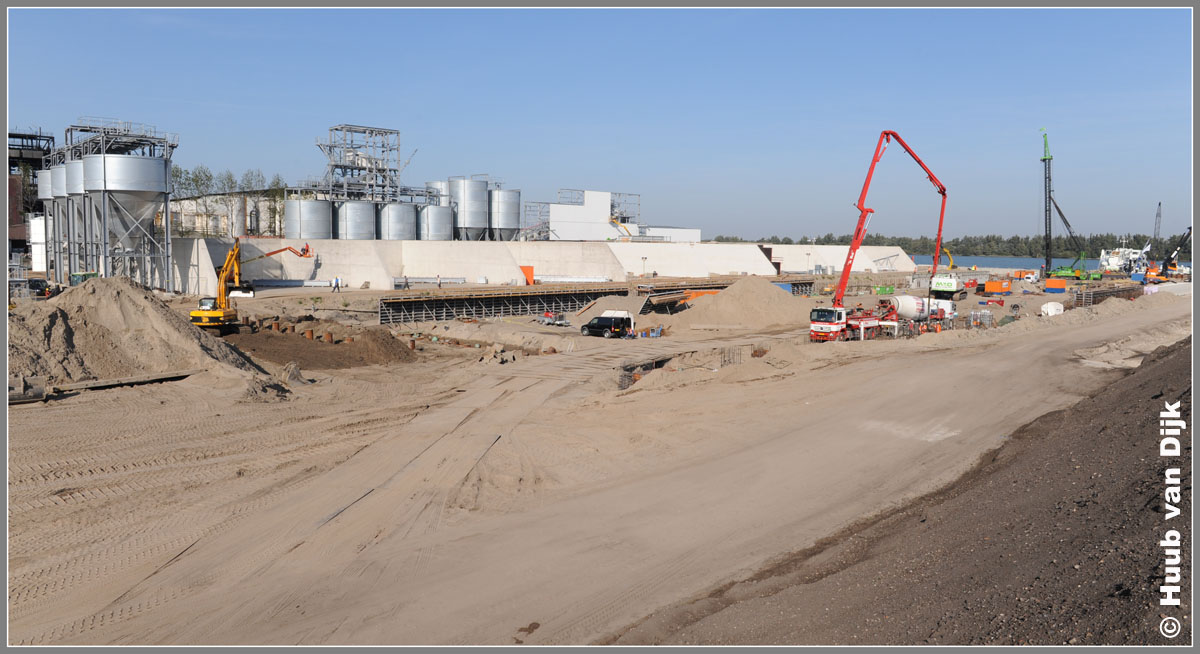

0113































18 sept 2009

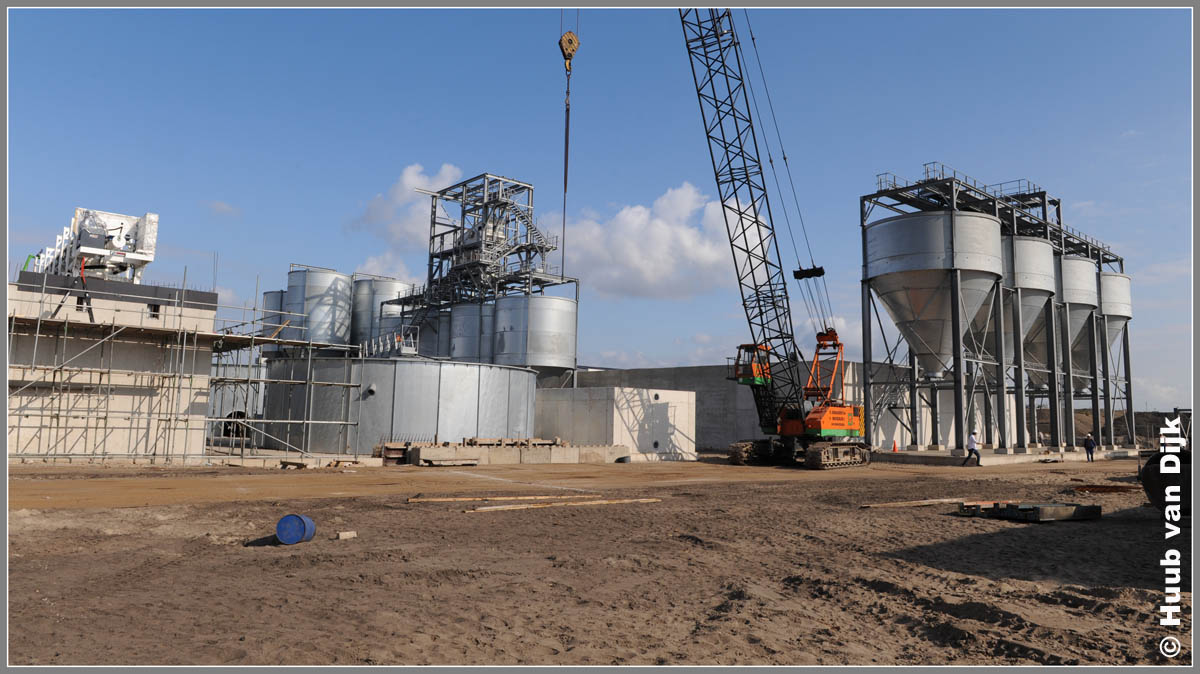

0115































25 sept 2009

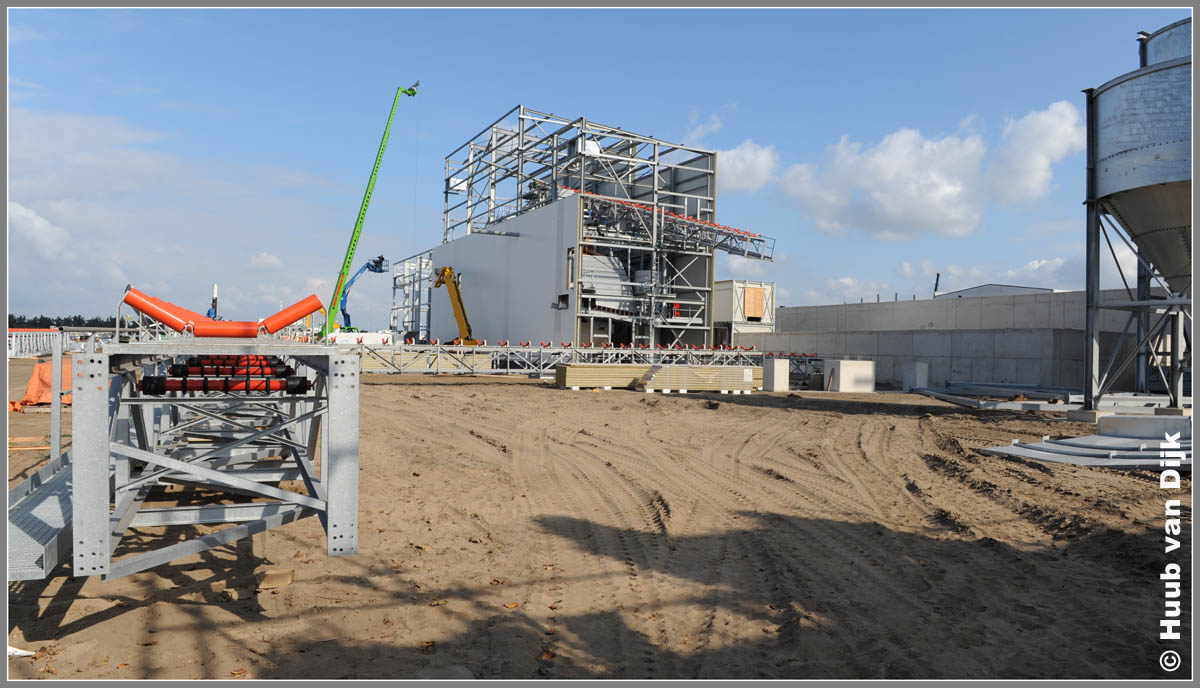

0116































25 sept 2009


0117































25 sept 2009

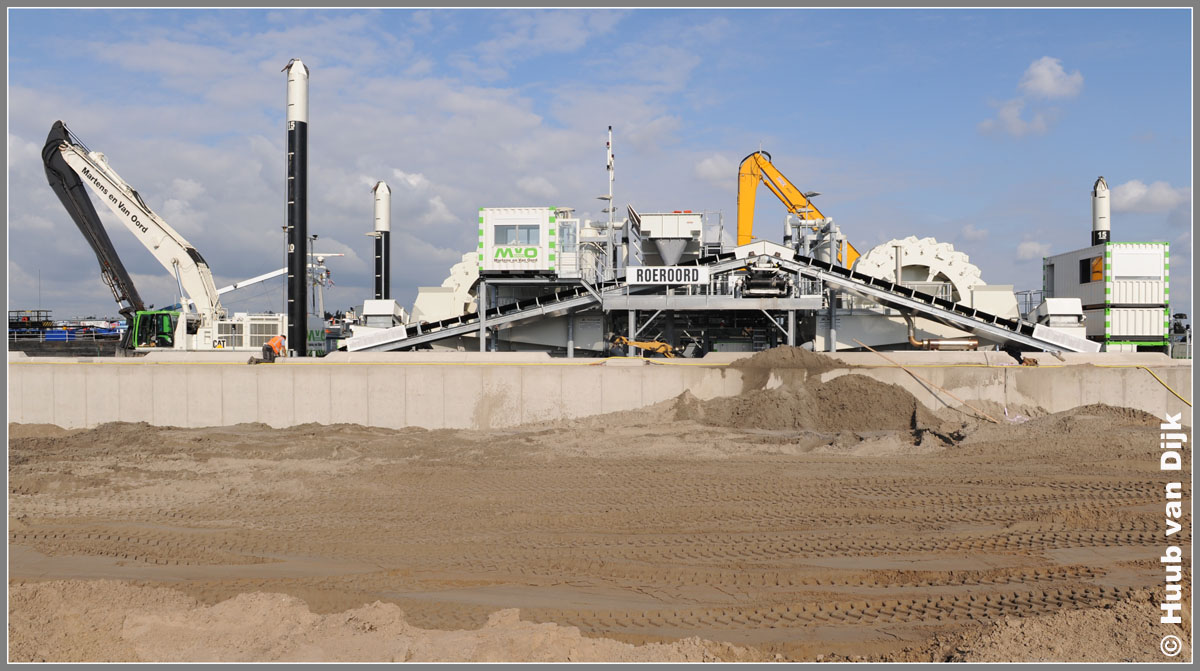

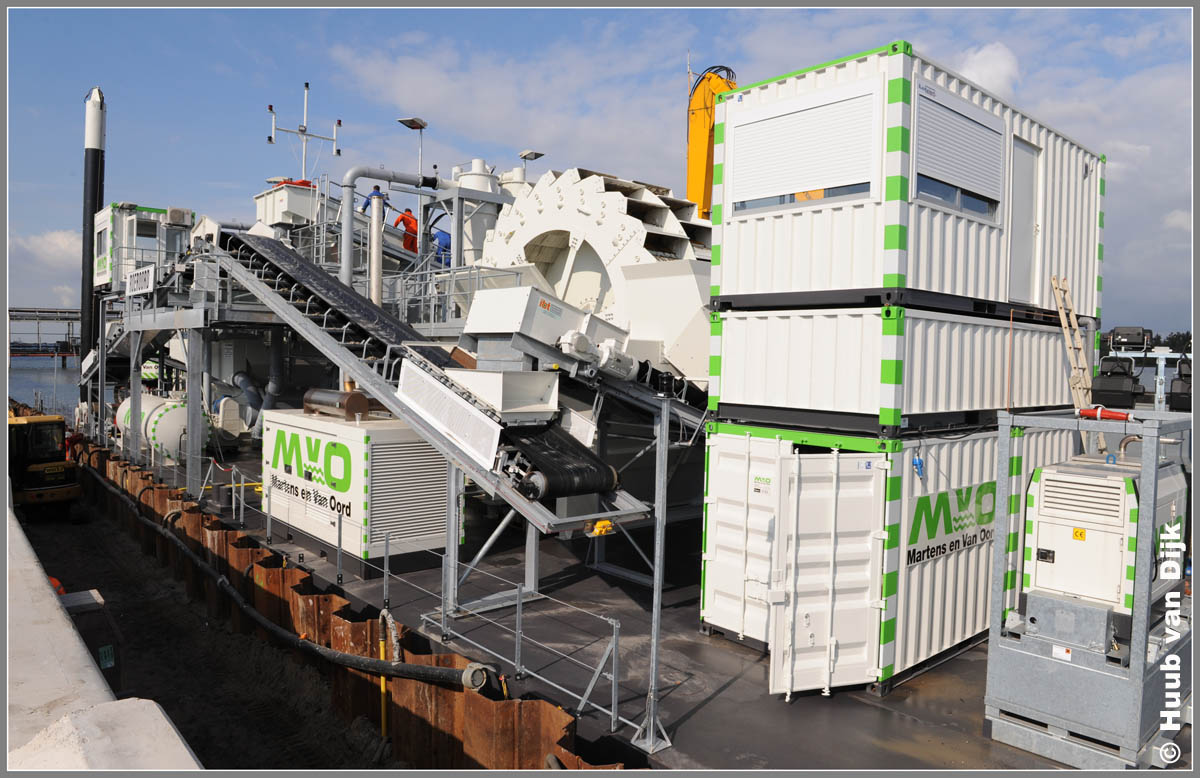

  De ROEROORD draait proef in Moerdijk, deze beladingsponton met ontwateringswielen word bij het zandmaas project gekoppeld aan de cutterzuiger en zorgt voor het laden van de schepen, de CAT 385 met zandpomp is tijdelijk op de ponton geplaatst.

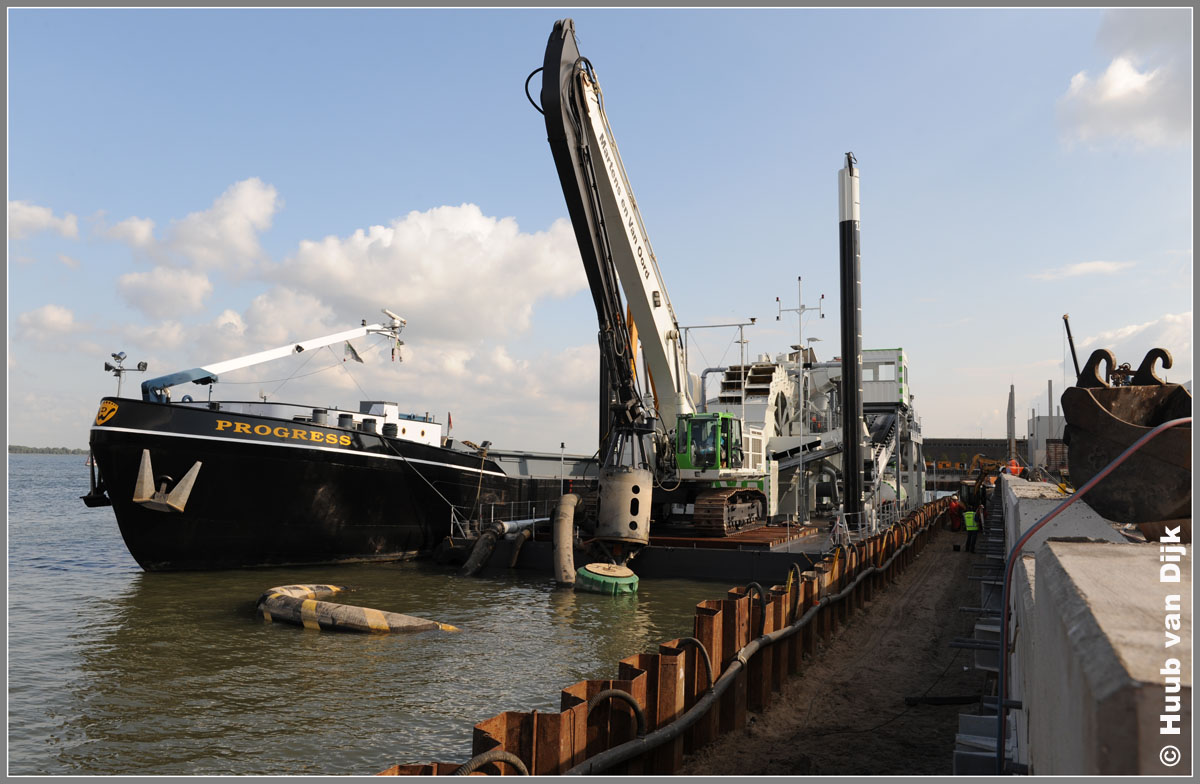

0118































25 sept 2009

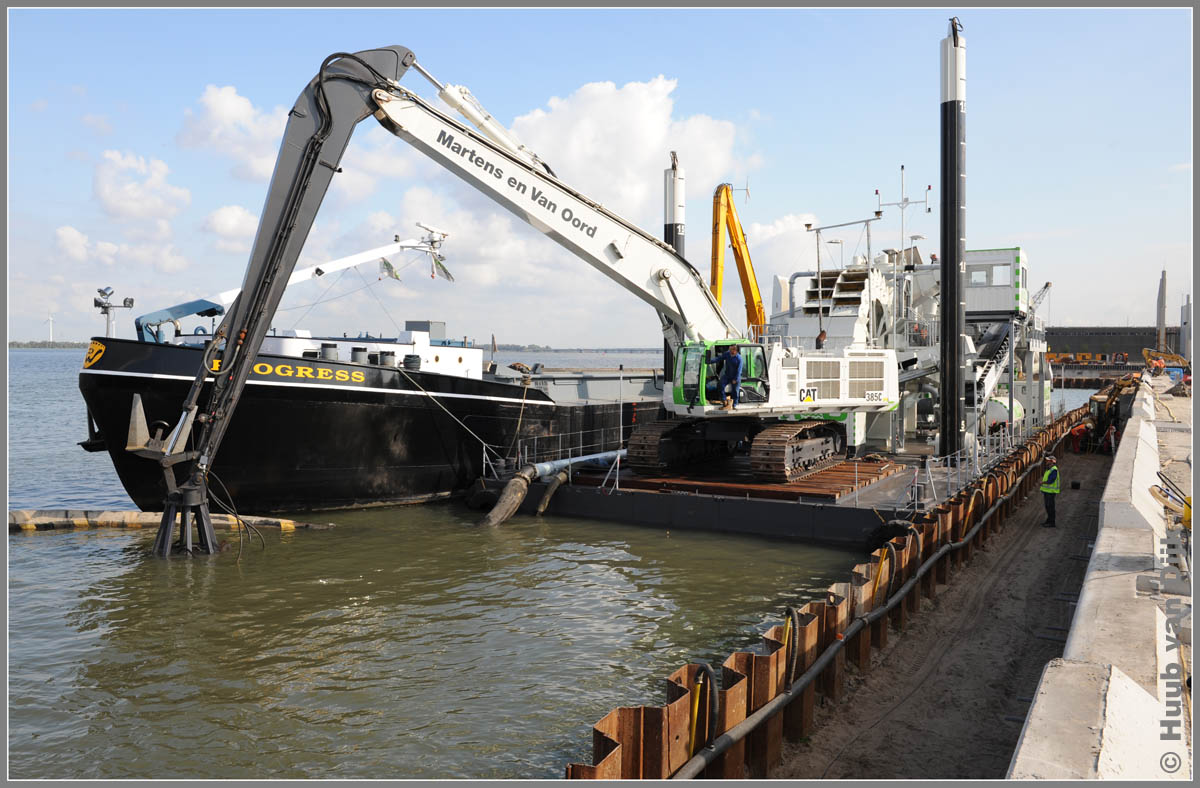

0119































25 sept 2009


0120































25 sept 2009


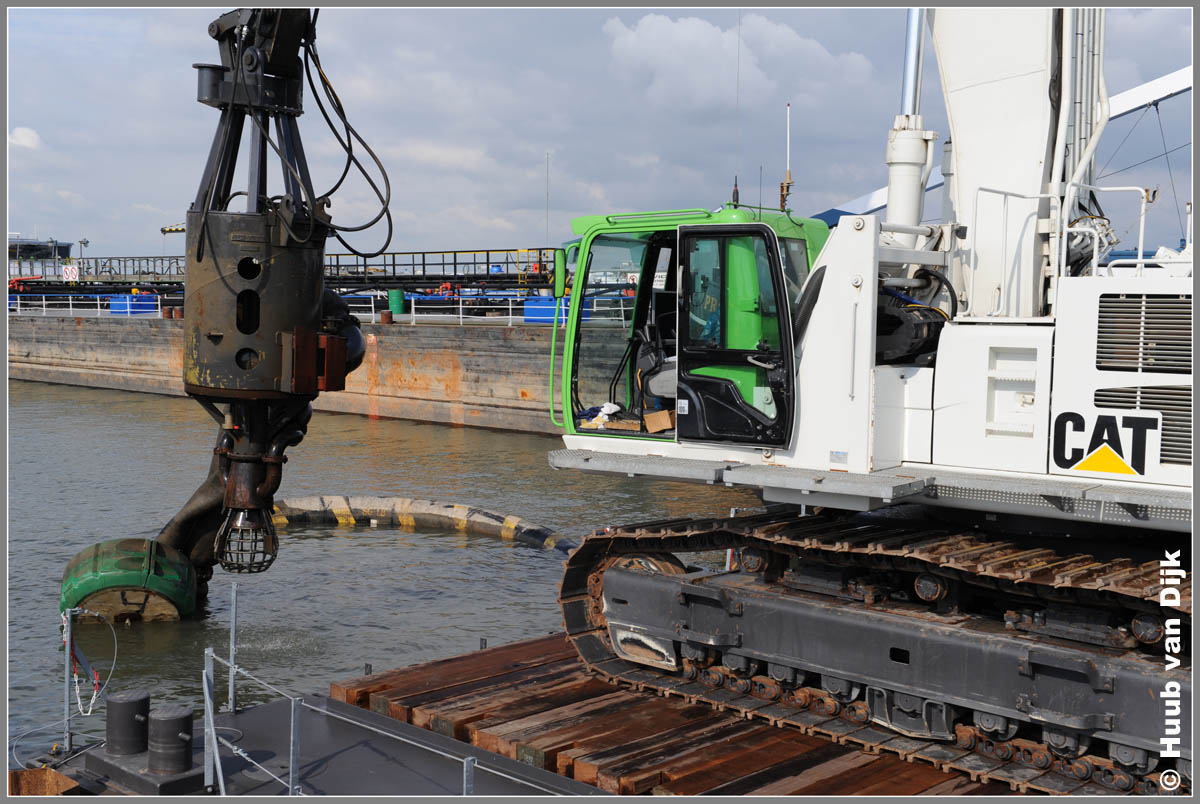

0121































25 sept 2009

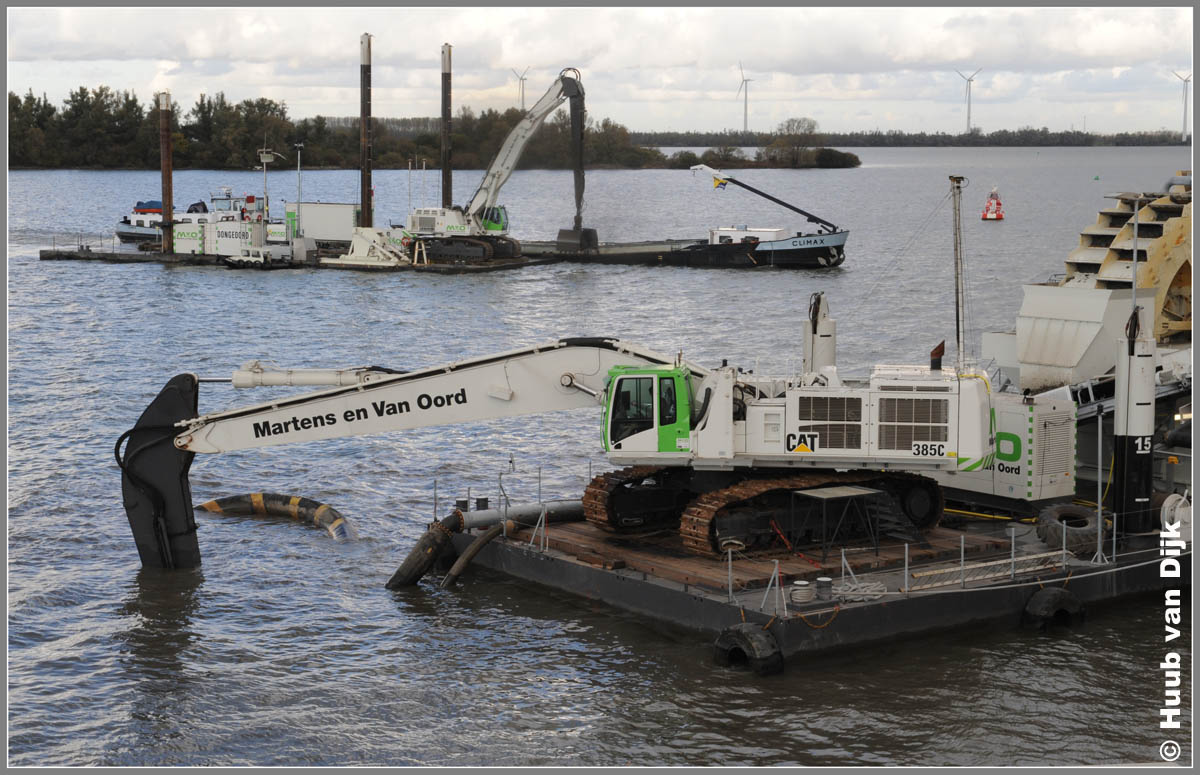

  CATERPILLAR 385 CL met baggerpomp.

0122































25 sept 2009

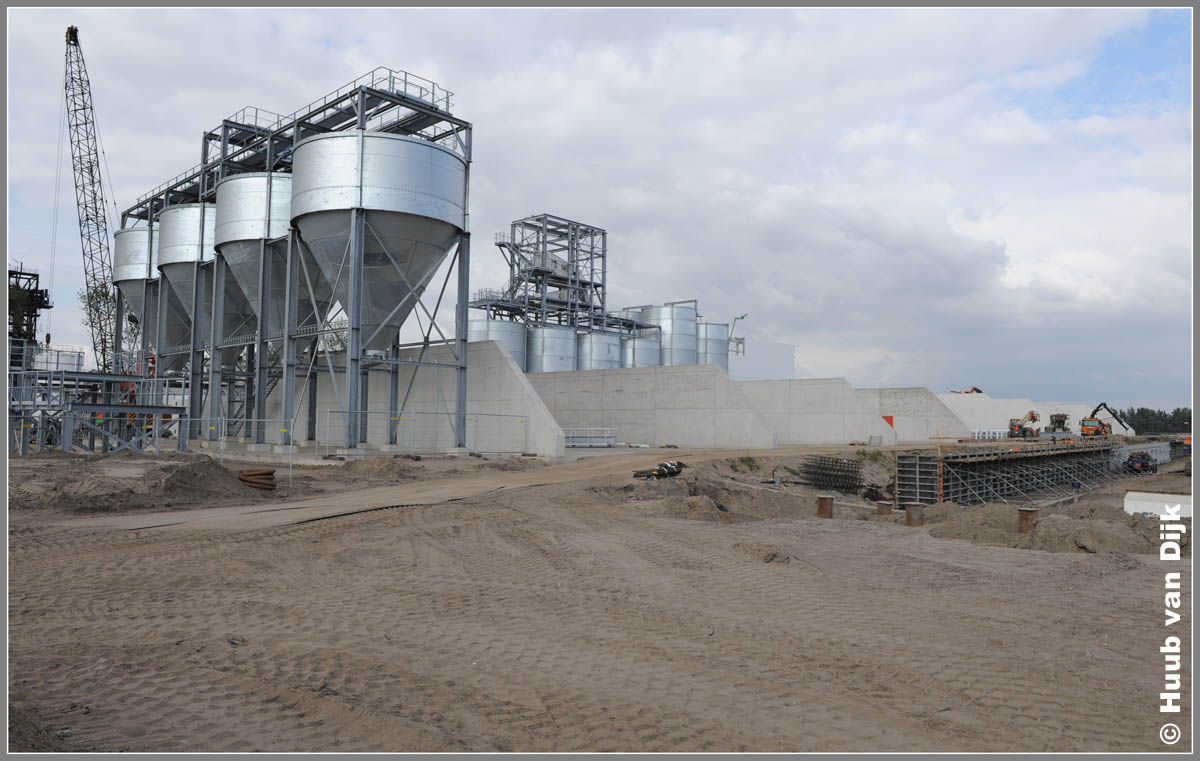

0123































25 sept 2009




0125































20 okt 2009

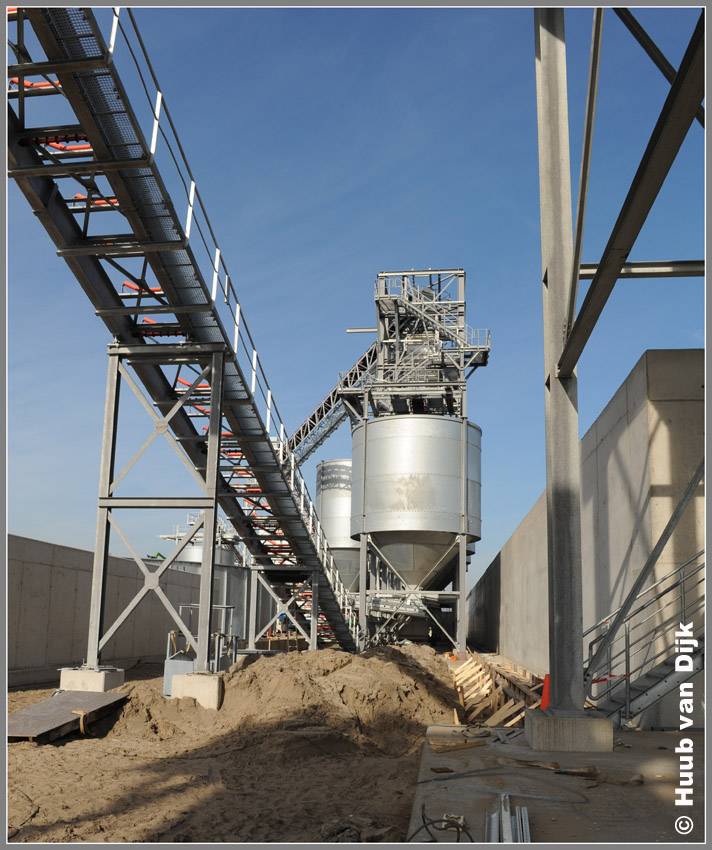

0126







































20 okt 2009

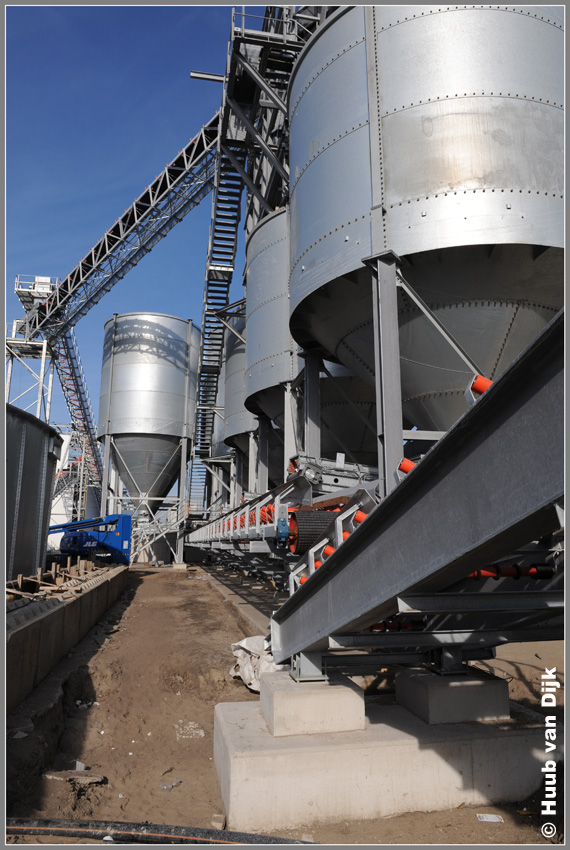

0127







































20 okt 2009

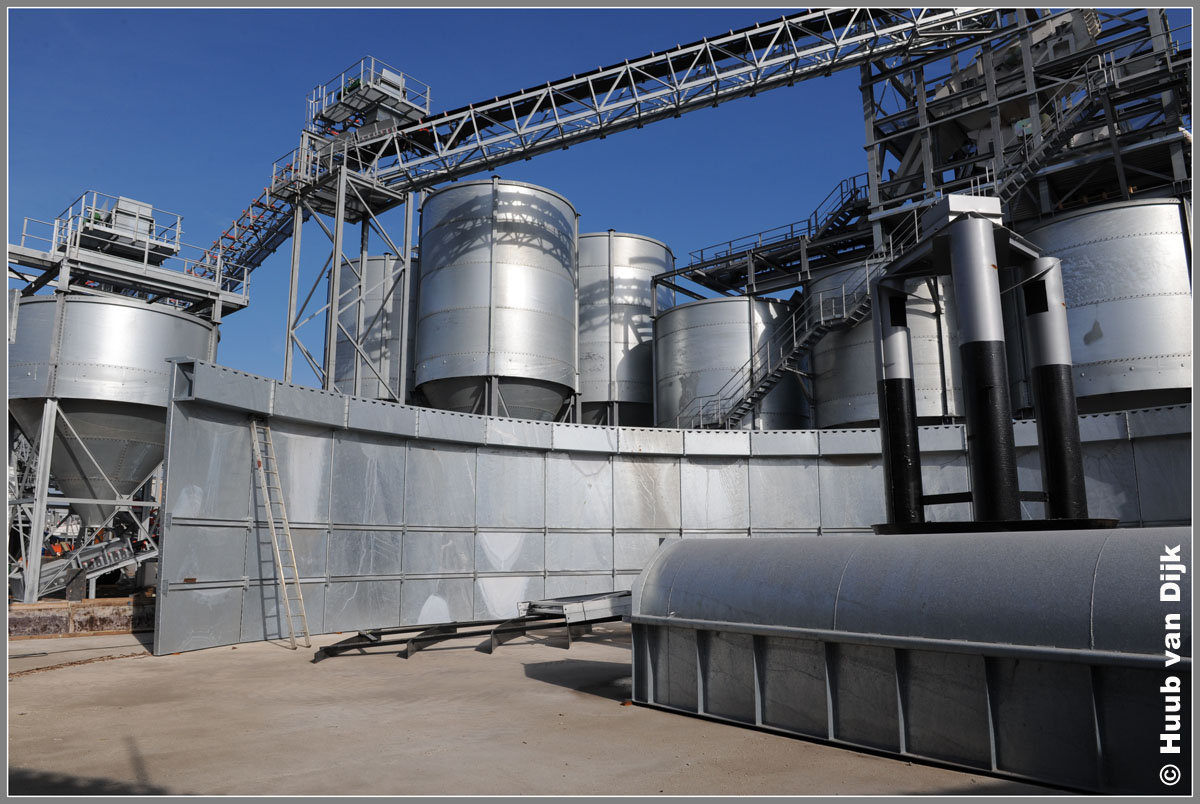

0128





































20 okt 2009


0129































20 okt 2009

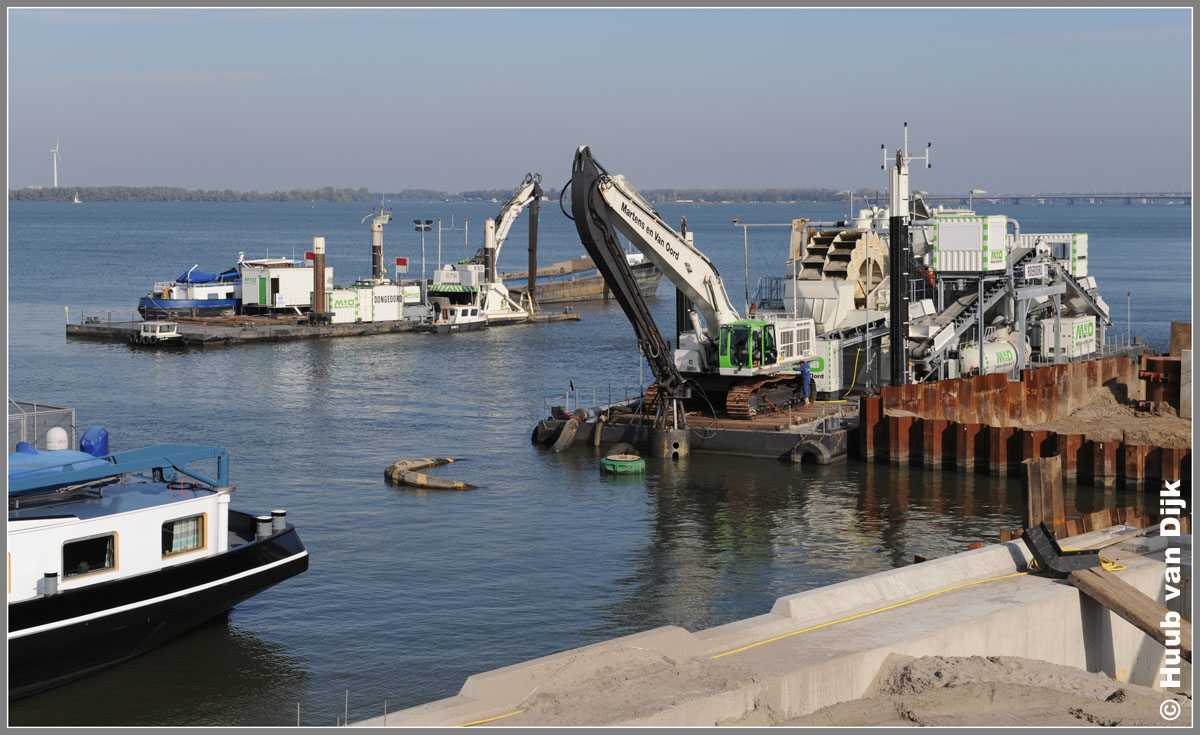

  Op diepte maken van het Hollands diep voor de aanlegkade met een LIEBHERR 974 met grijper en de CAT 385 CL met baggerpomp.

0130































20 okt 2009

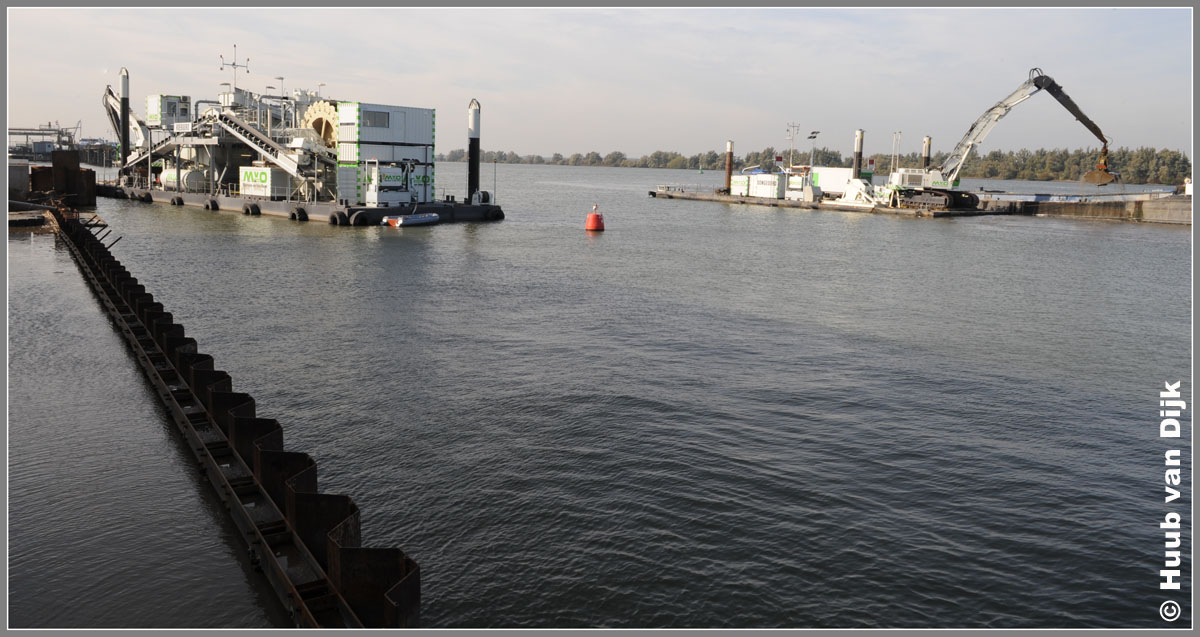

0131

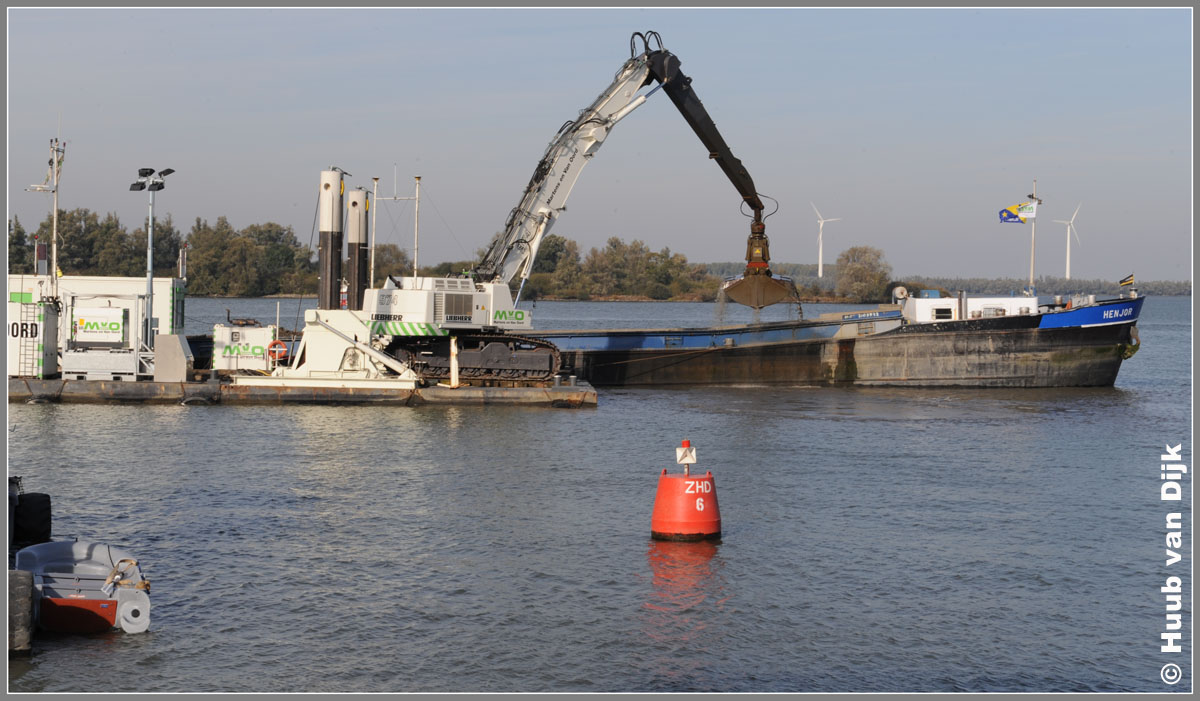

20 okt 2009


0132































20 okt 2009

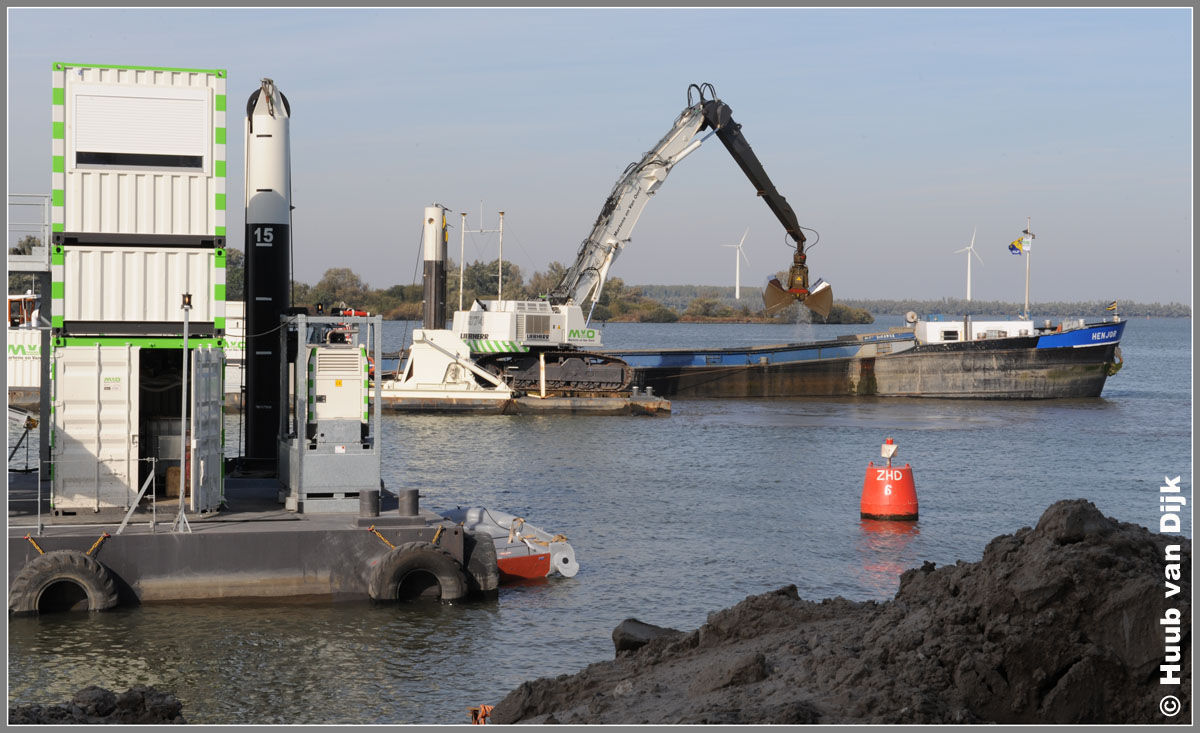

0133































20 okt 2009


0134































20 okt 2009

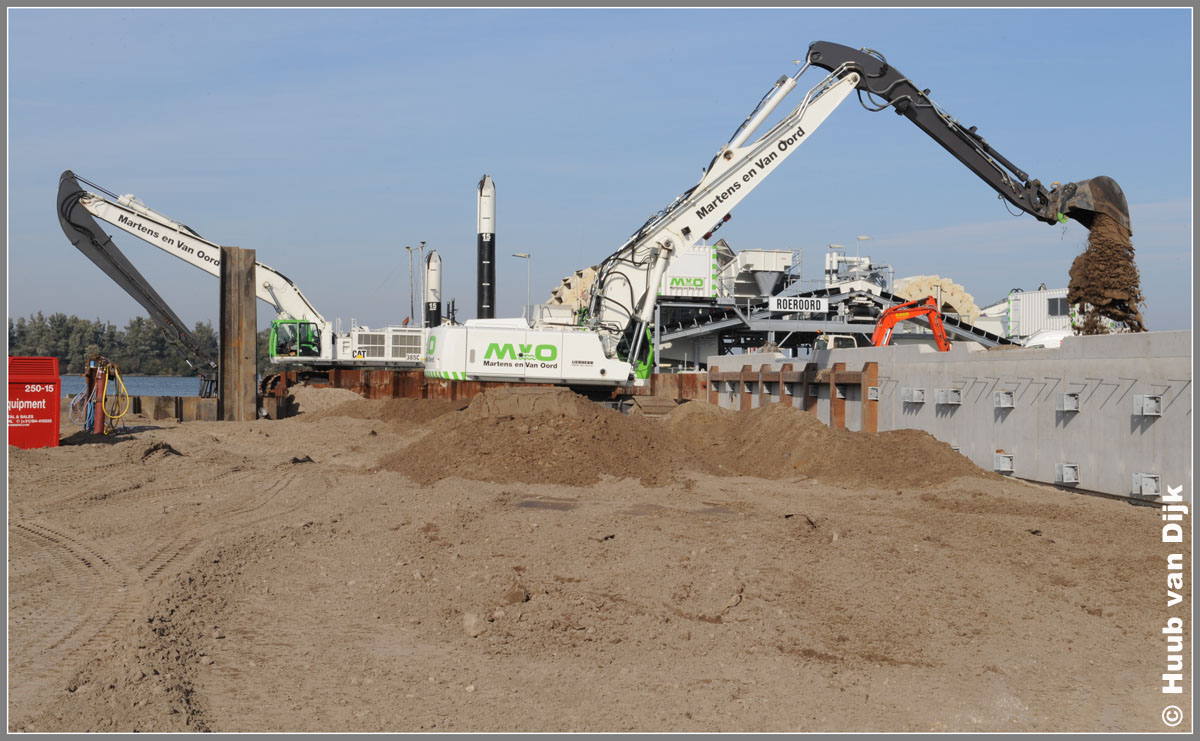

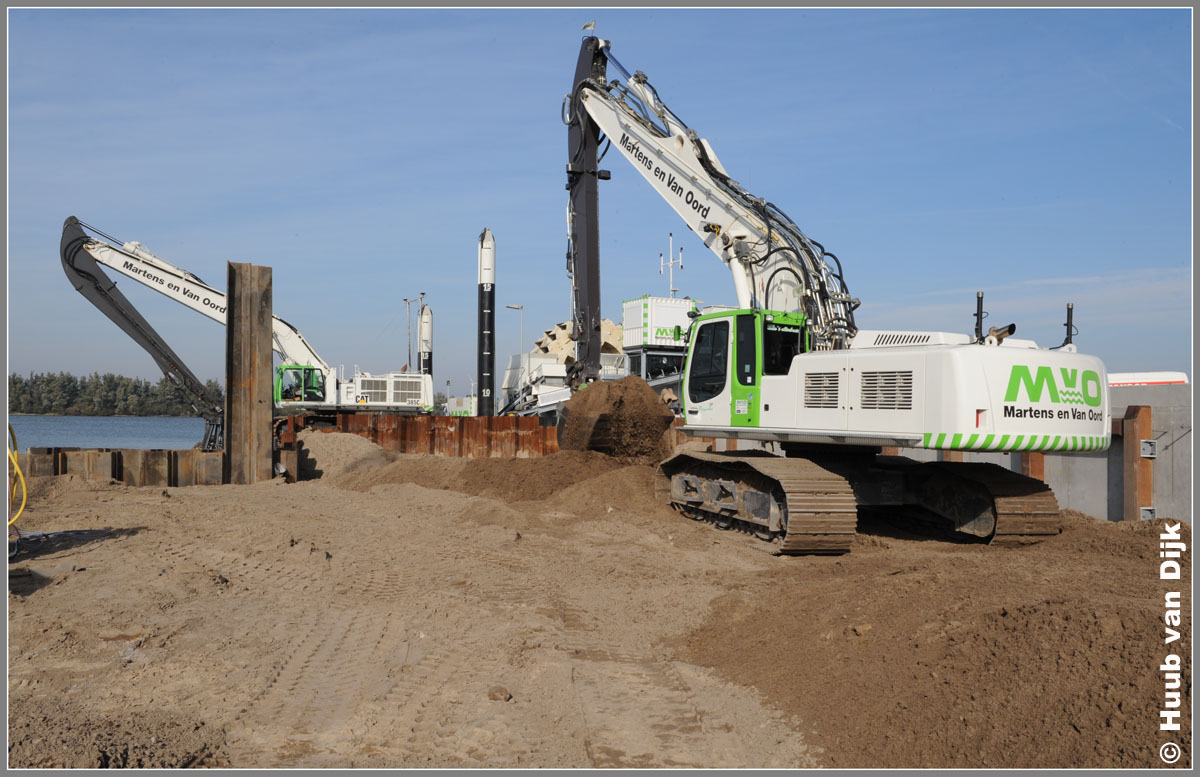

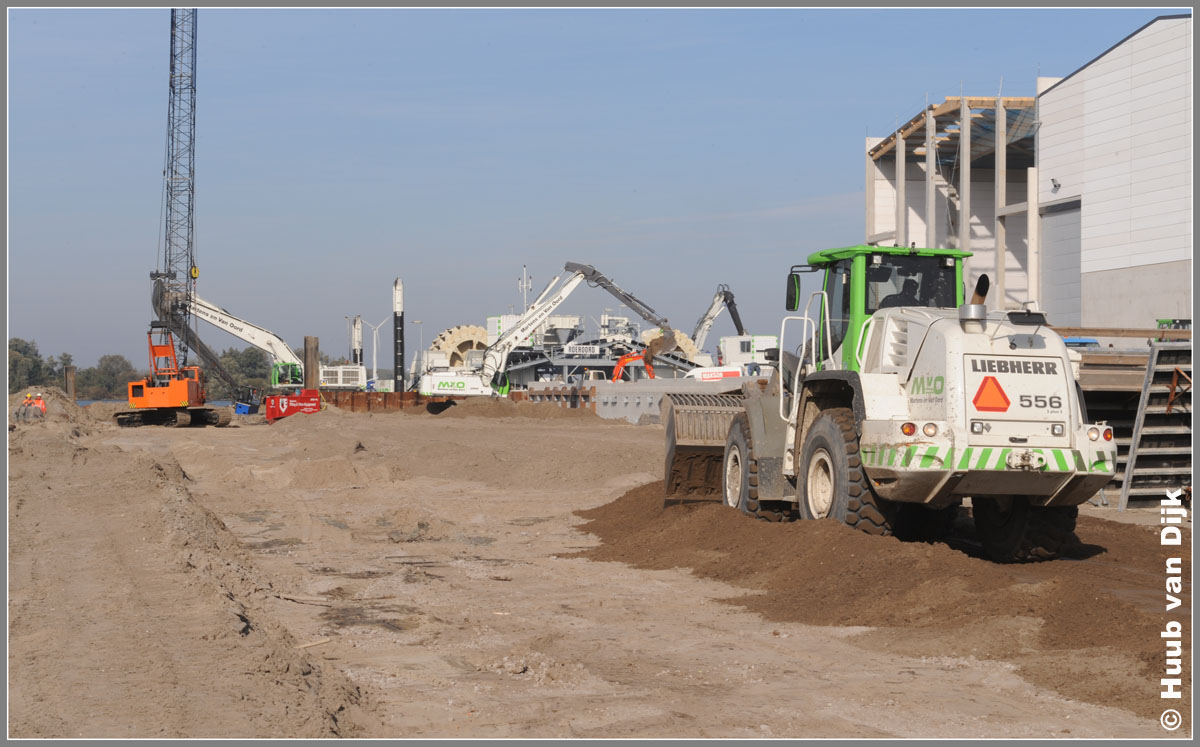

  Er word een begin gemaakt met het uitgraven van de insteekhaven.

0135































20 okt 2009

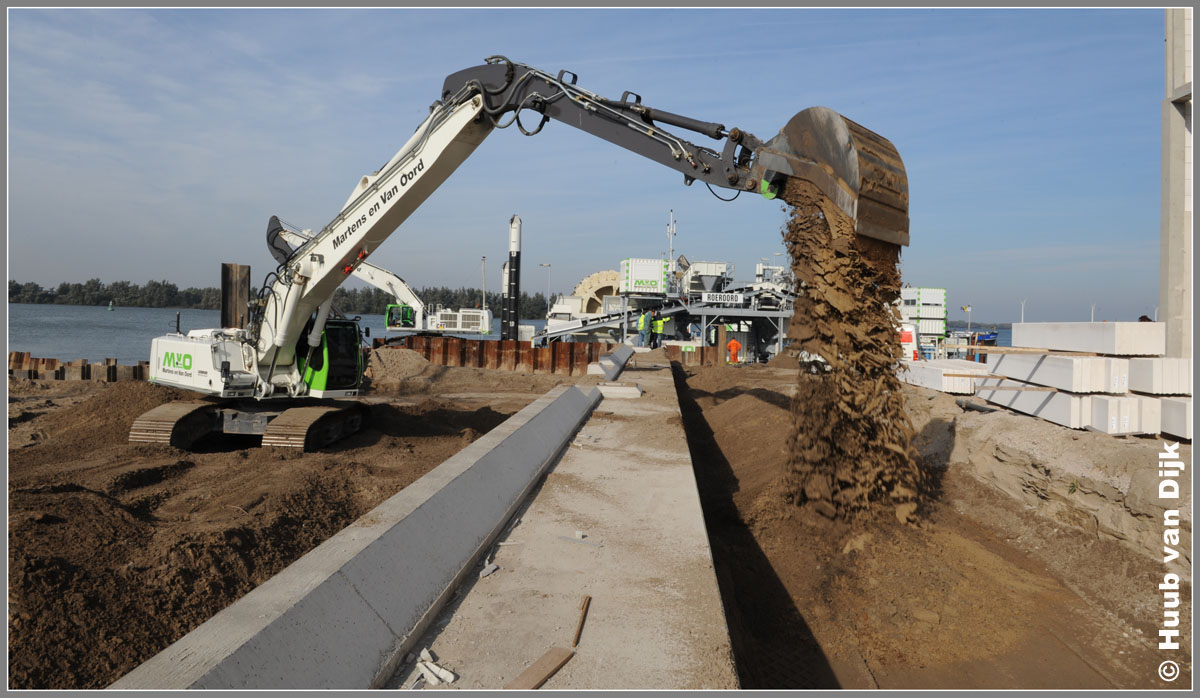

0136































20 okt 2009

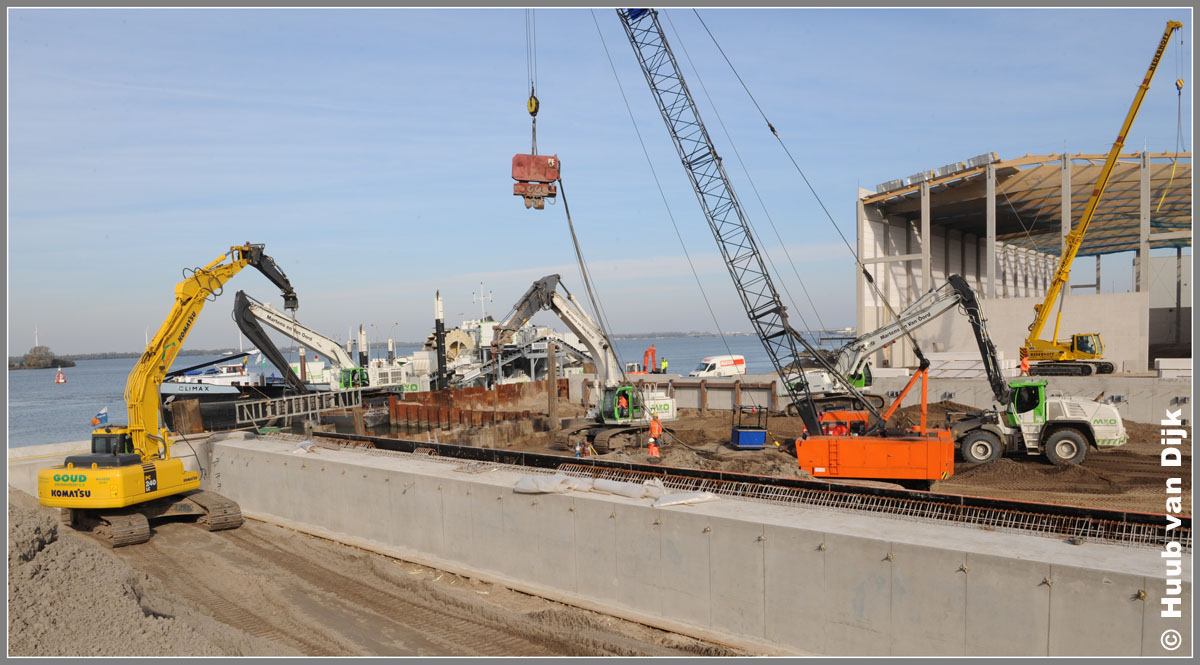

0137































20 okt 2009


0138































20 okt 2009


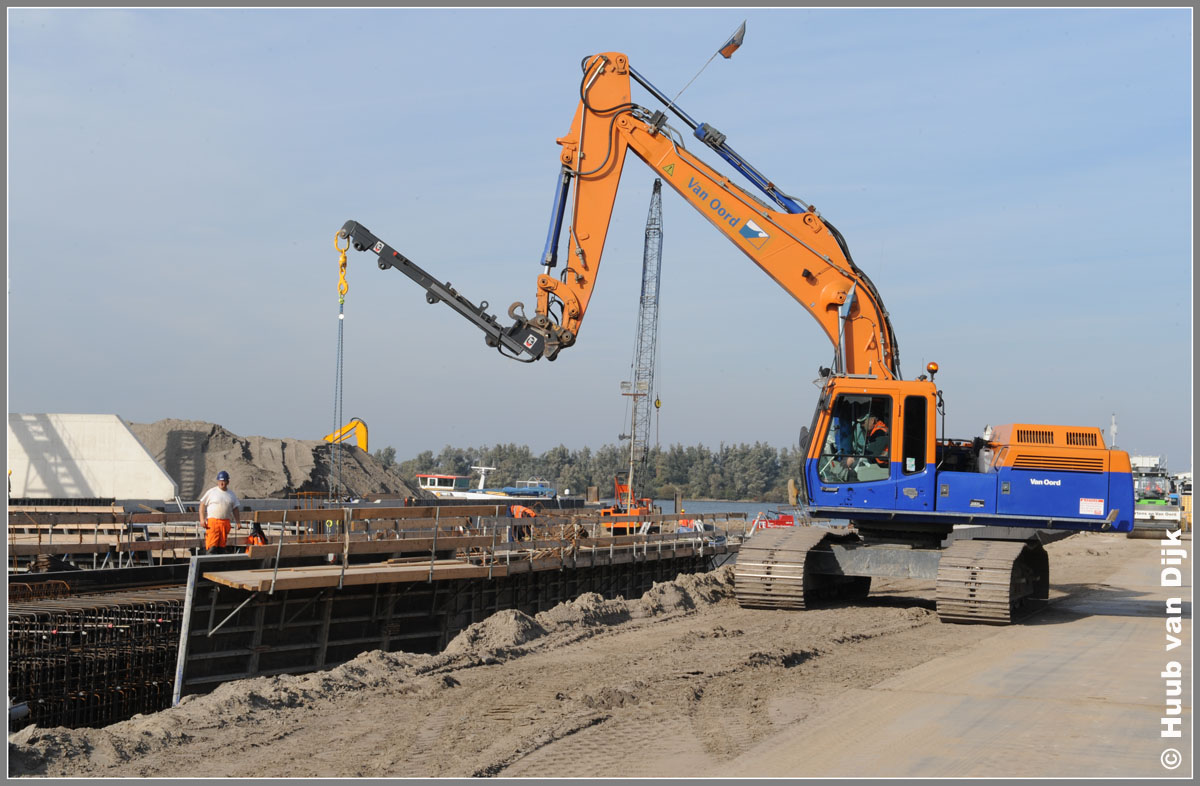

0139



































20 okt 2009


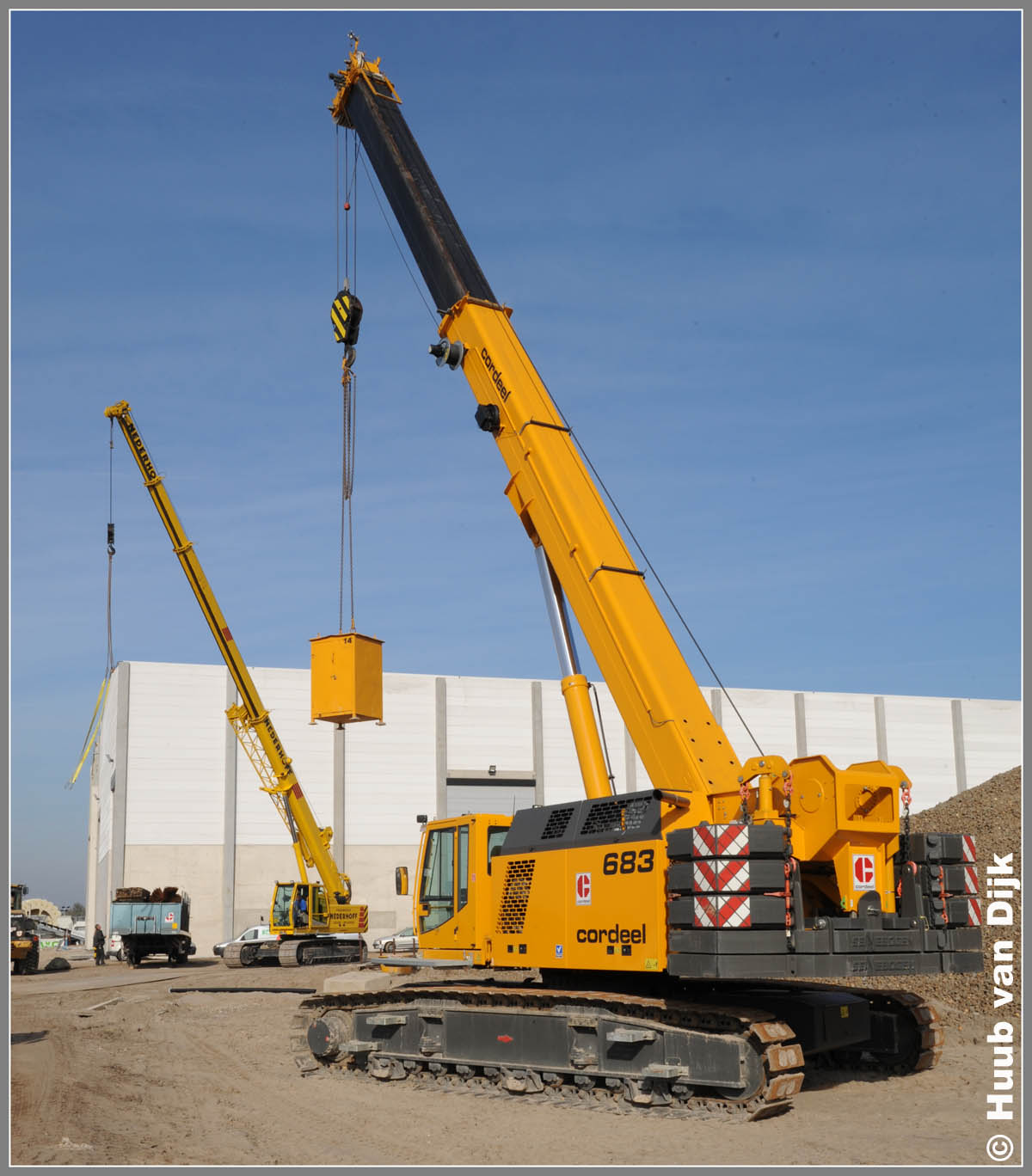

0140































































20 okt 2009

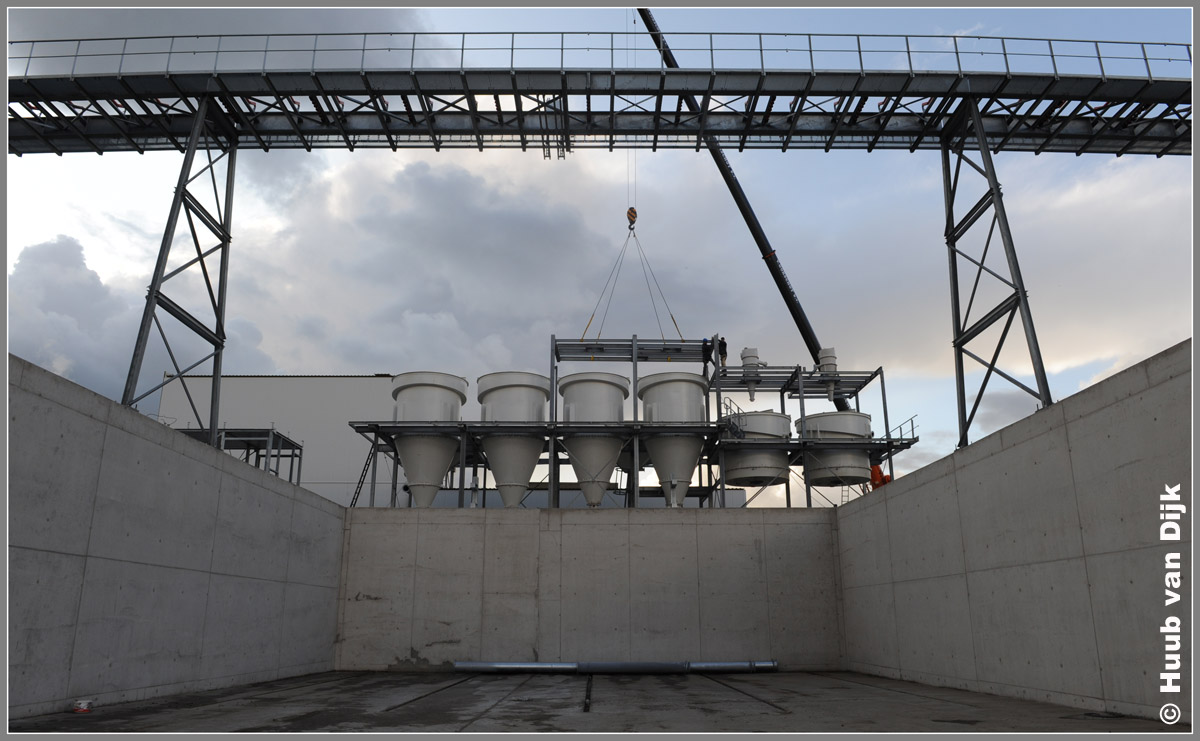

0145



































02 nov 2009


0146



































02 nov 2009

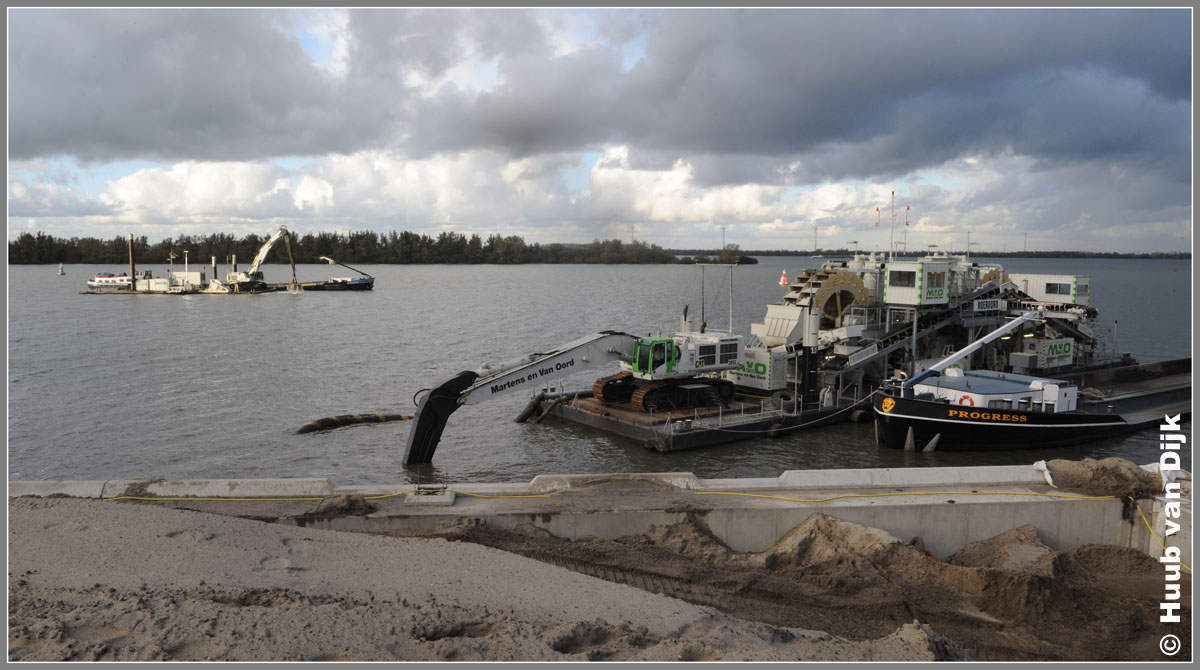

0147































02 nov 2009

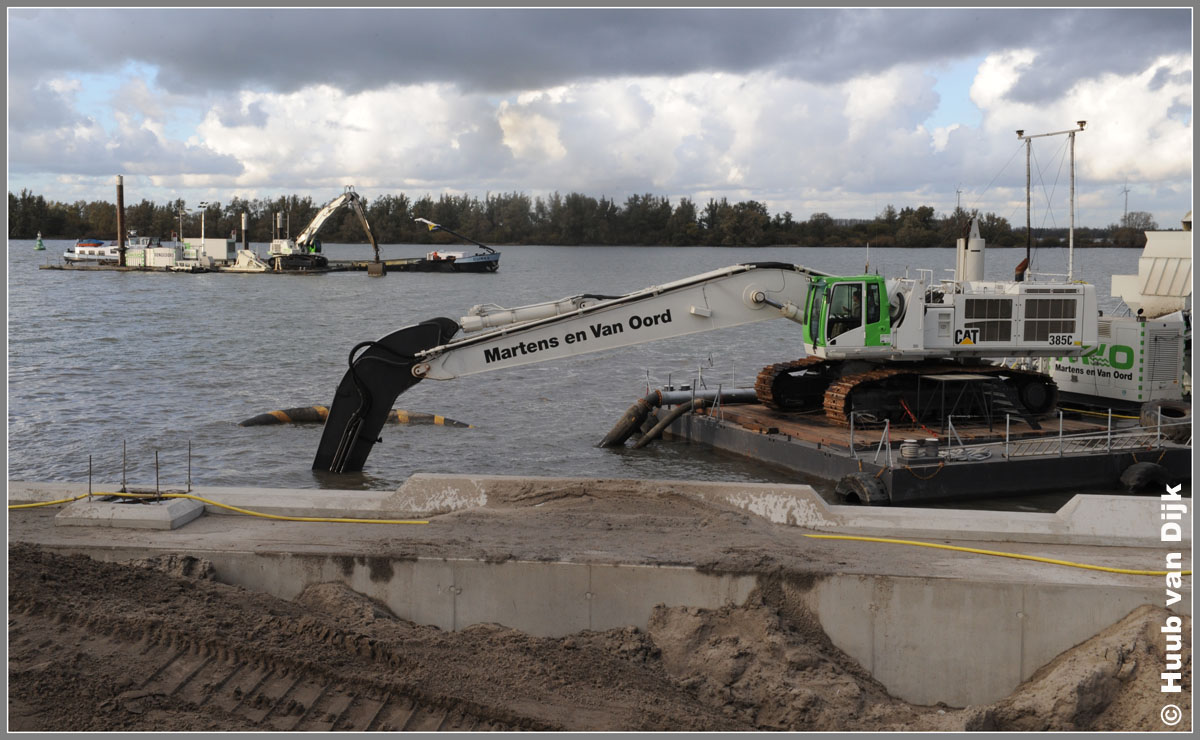

0148

































02 nov 2009

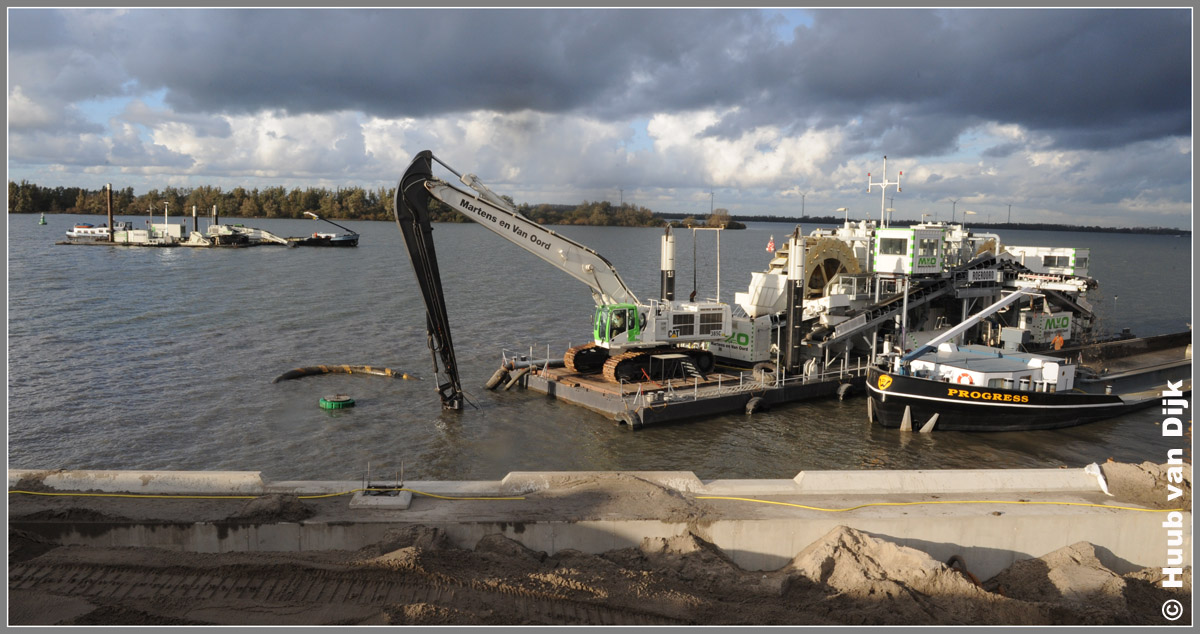

0149





























02 nov 2009

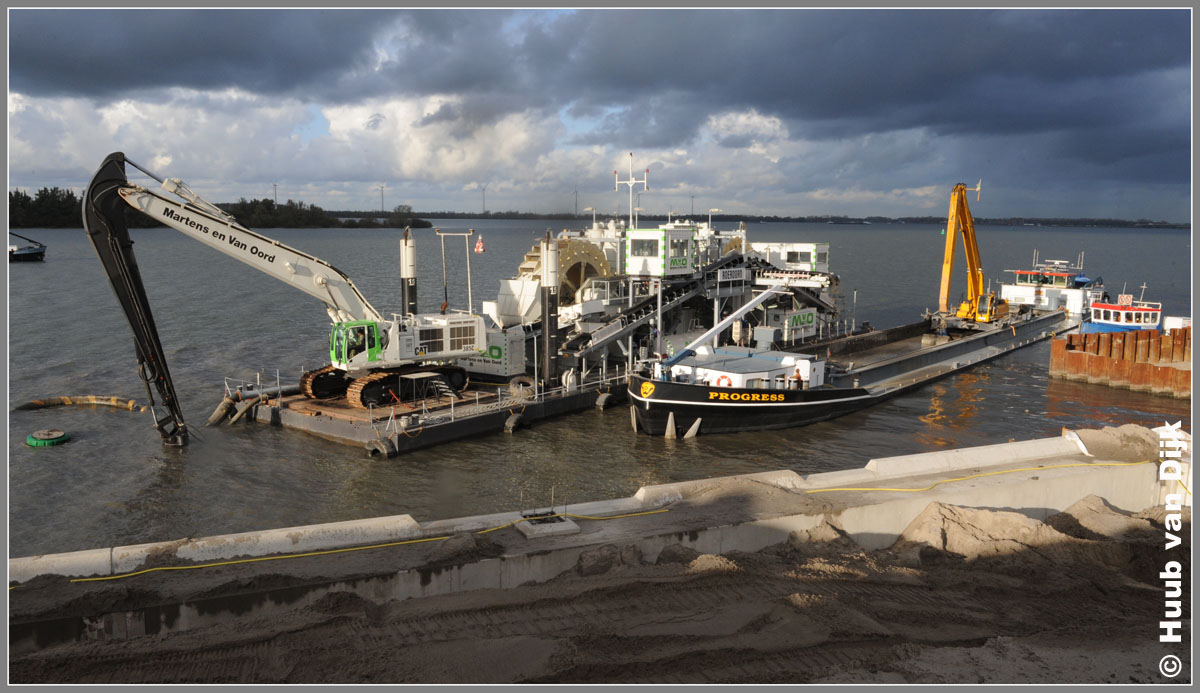

0150































02 nov 2009


0151



































02 nov 2009

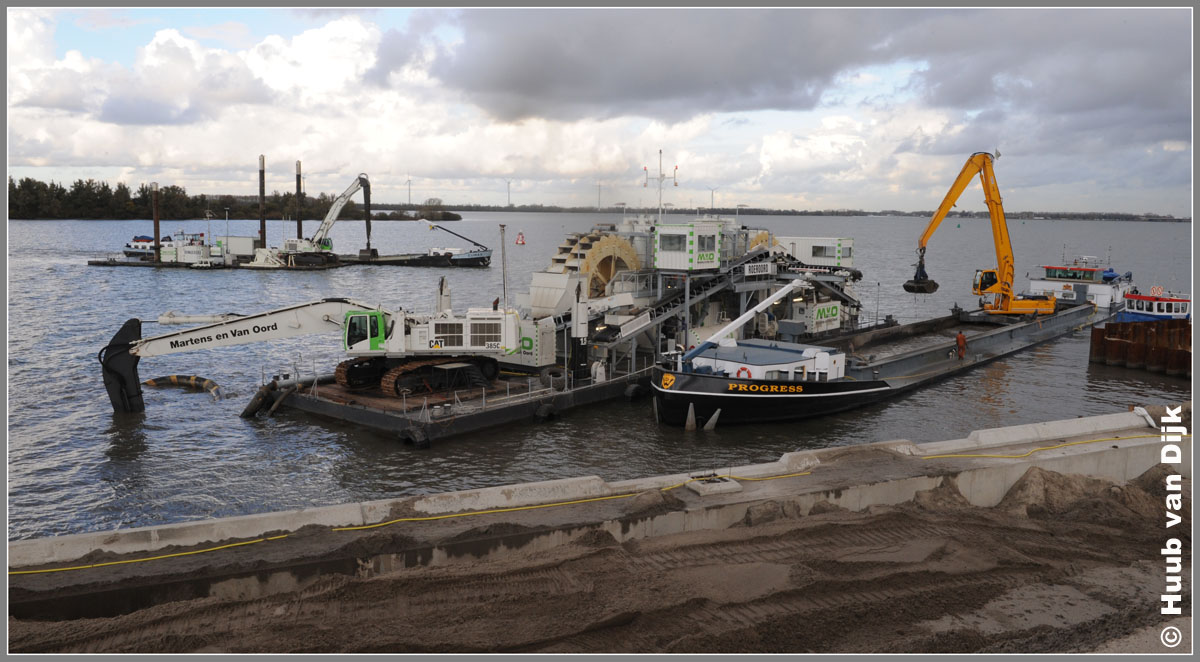

0152































02 nov 2009




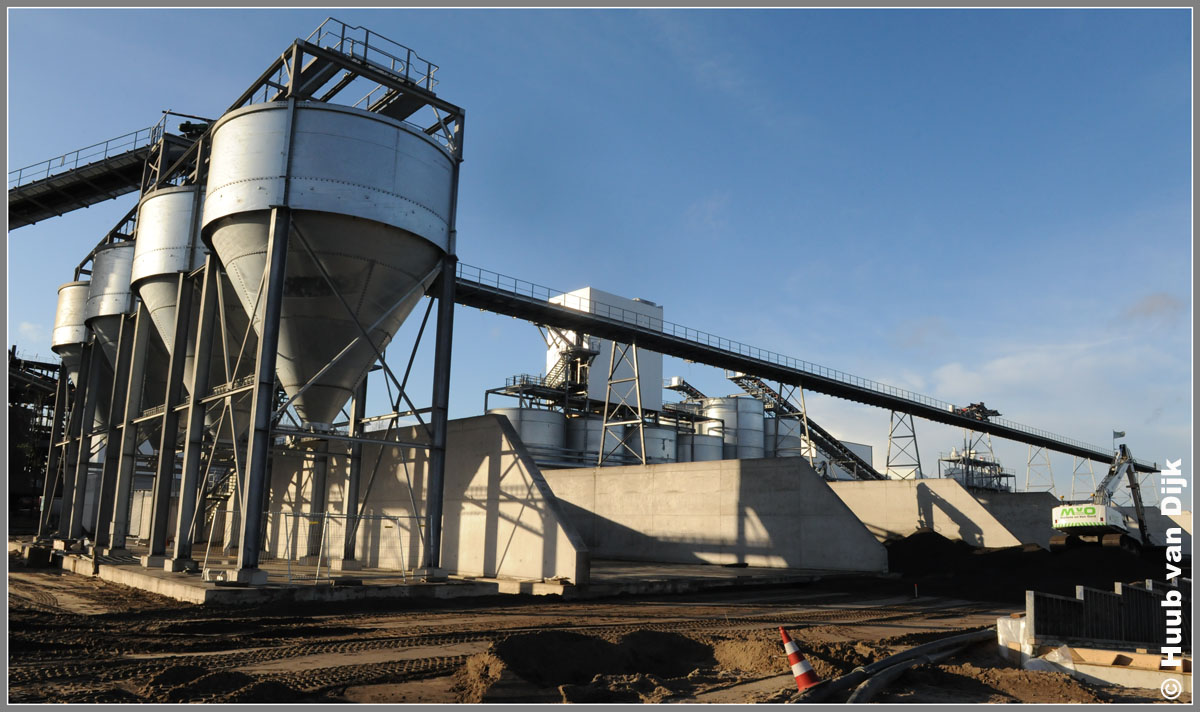

0155































27 nov 2009


0156































27 nov 2009

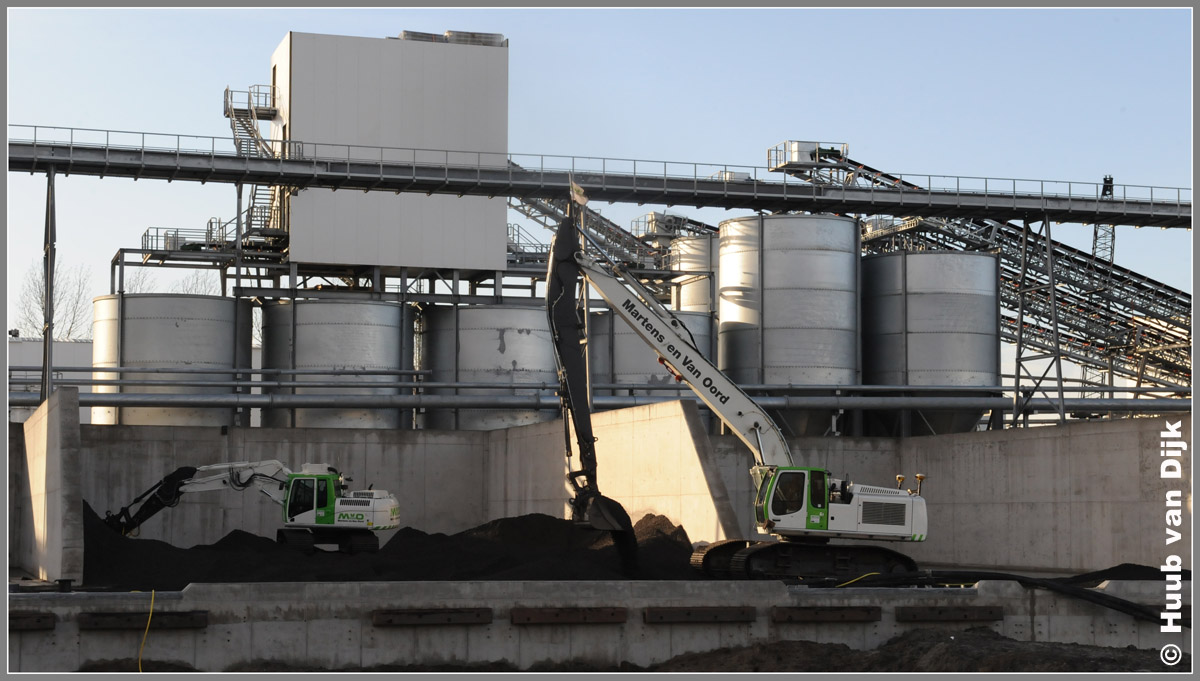

  Aanbrengen funderingslaag terrein.

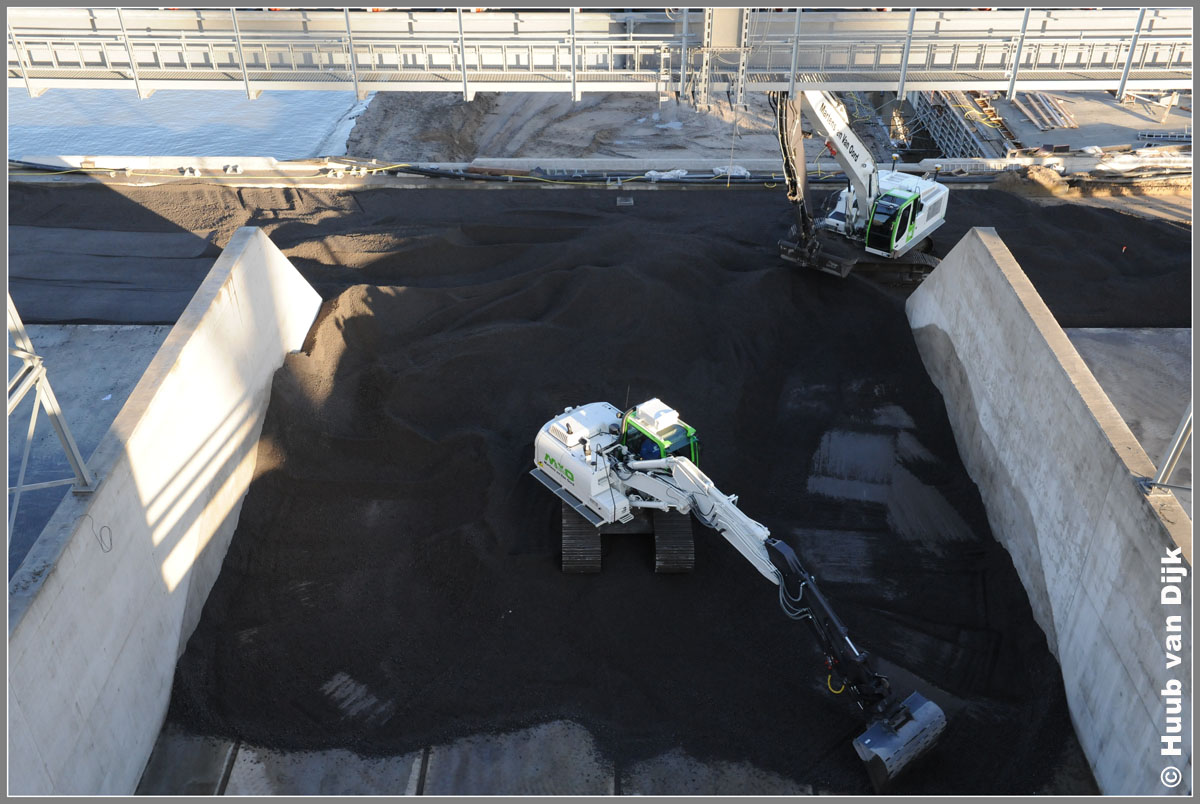

0157































27 nov 2009


  CATERPILLAR 320 en LIEBHERR 944 graafmachines.

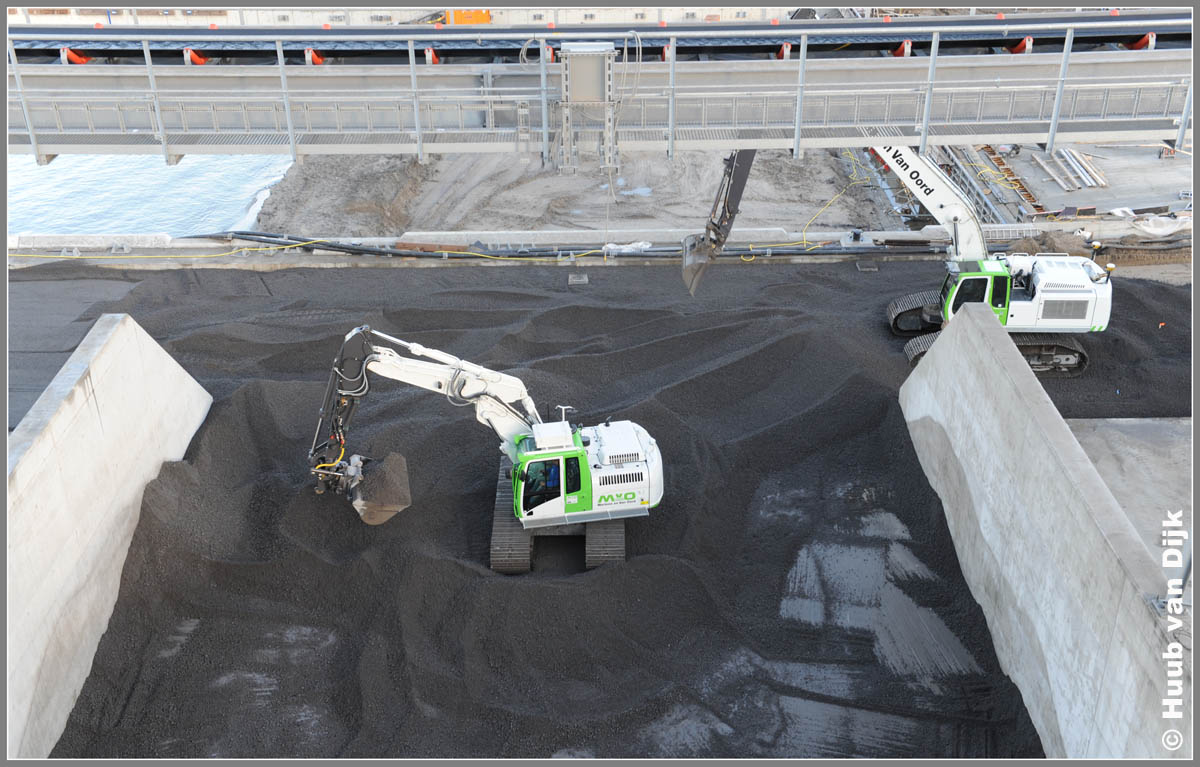

0158































27 nov 2009

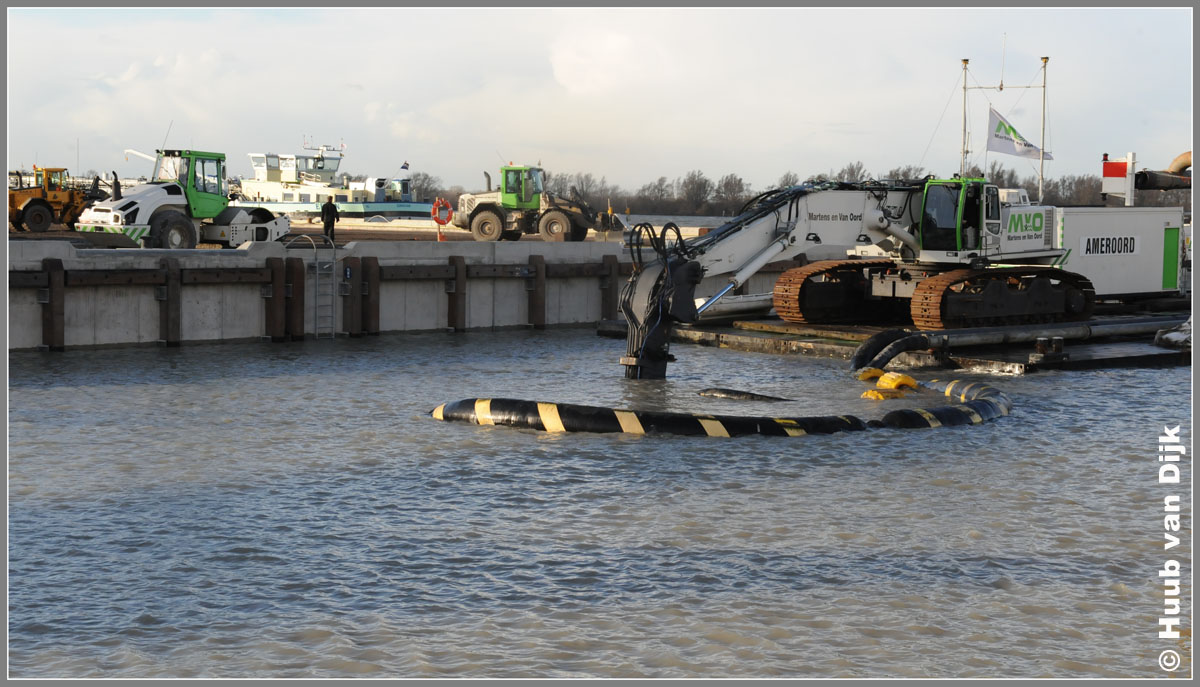

0159































27 nov 2009


  LIEBHERR 974 met baggerpomp brengt de insteekhaven op de vereiste diepte.

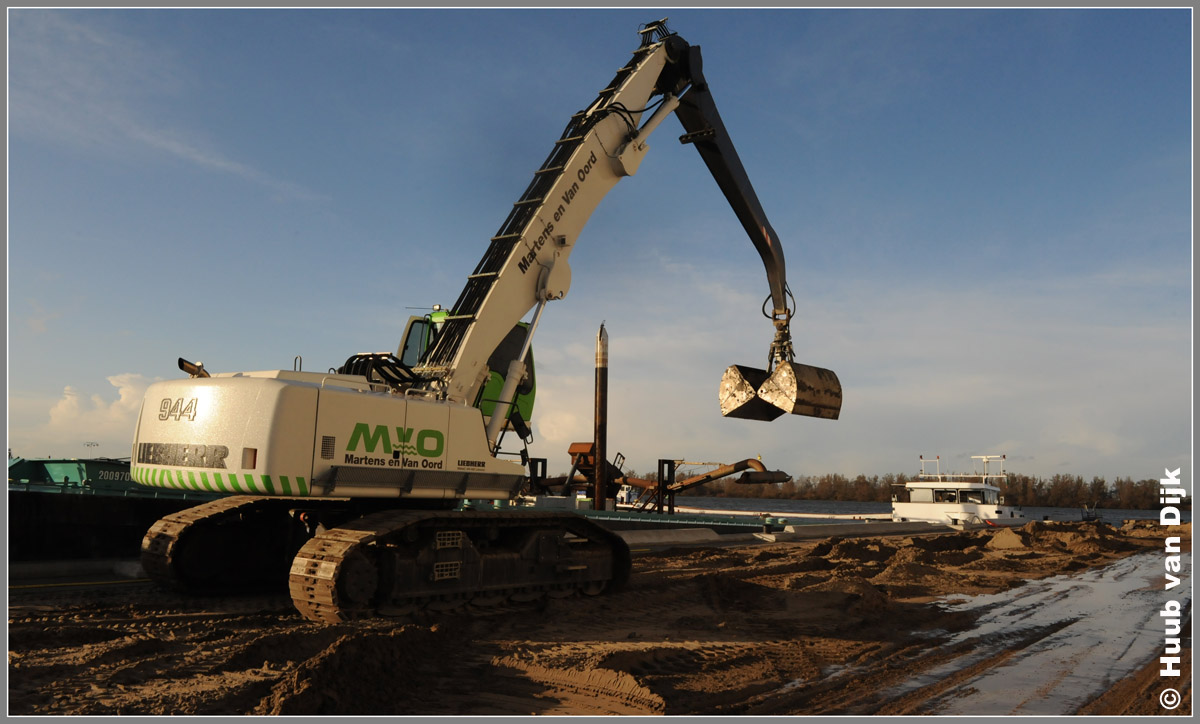

0160































27 nov 2009

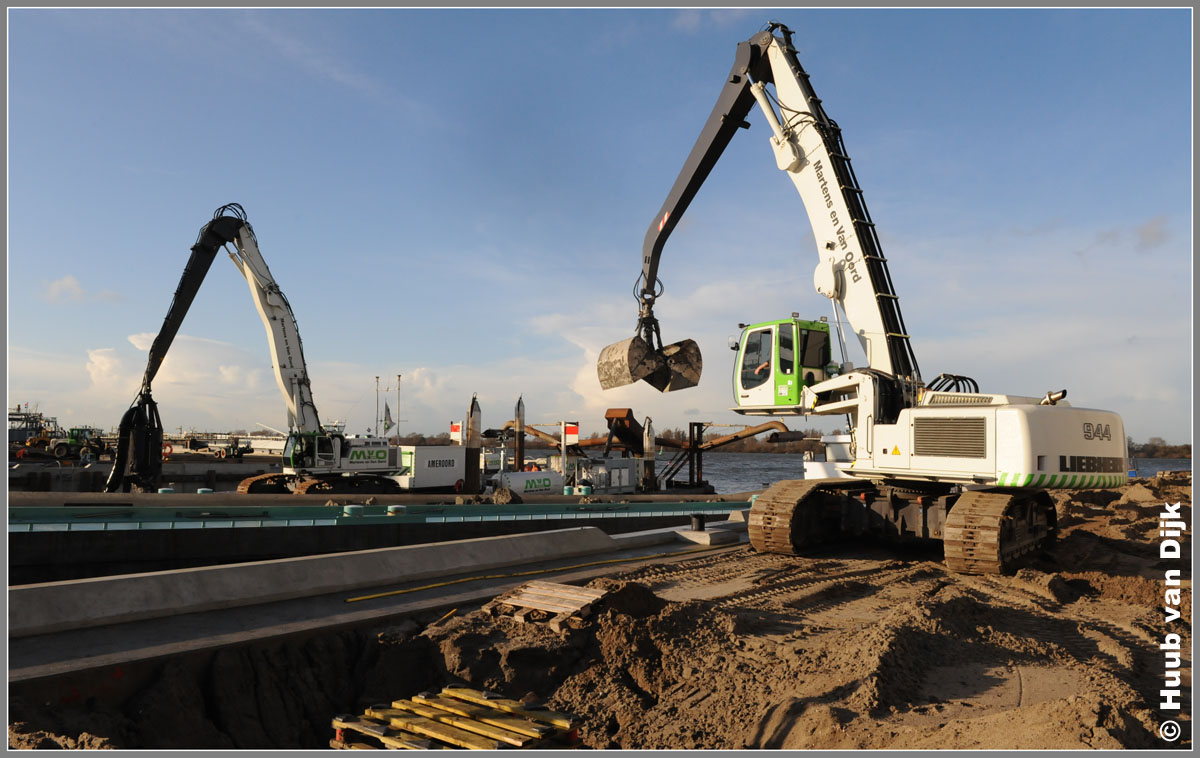

0161































27 nov 2009

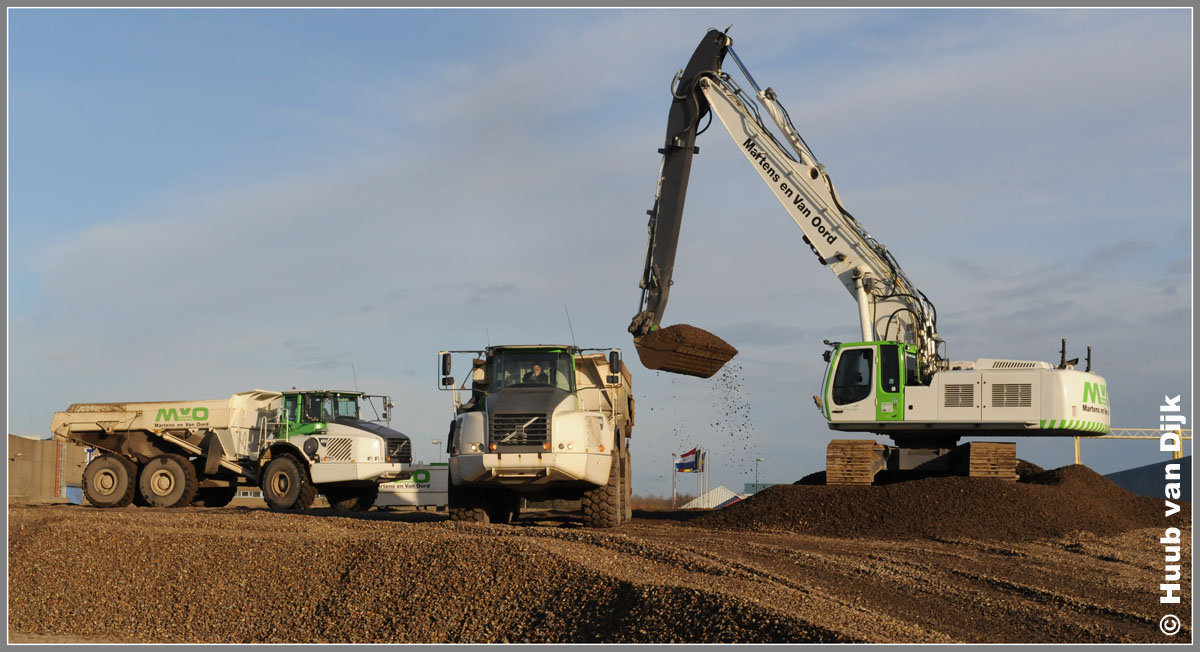

0162































27 nov 2009


0163































27 nov 2009


  Verplaatsen van een depot te reinigen grind, dit is de oude ballast van de spoorlijn Bergen op Zoom -  Vlissingen welke door M.v.O. in 2008 werd vervangen.



0165































12 dec 2009

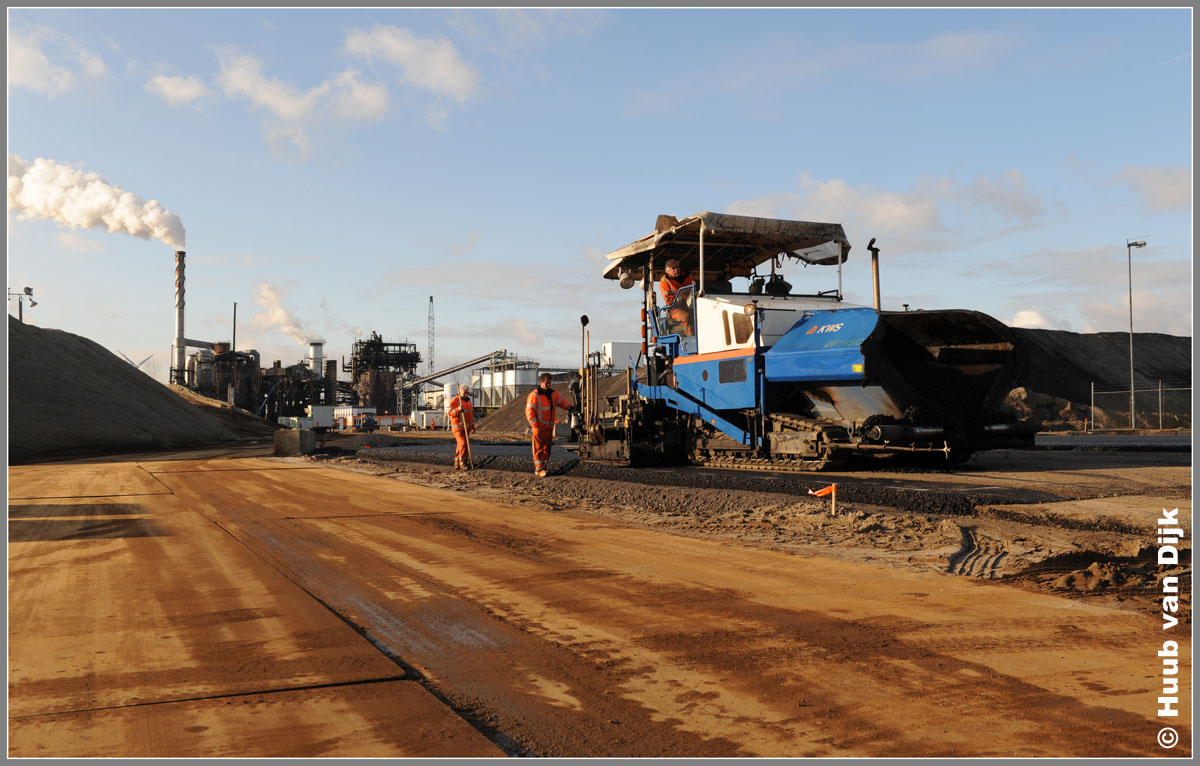

  Aanbrengen asfaltverharding.

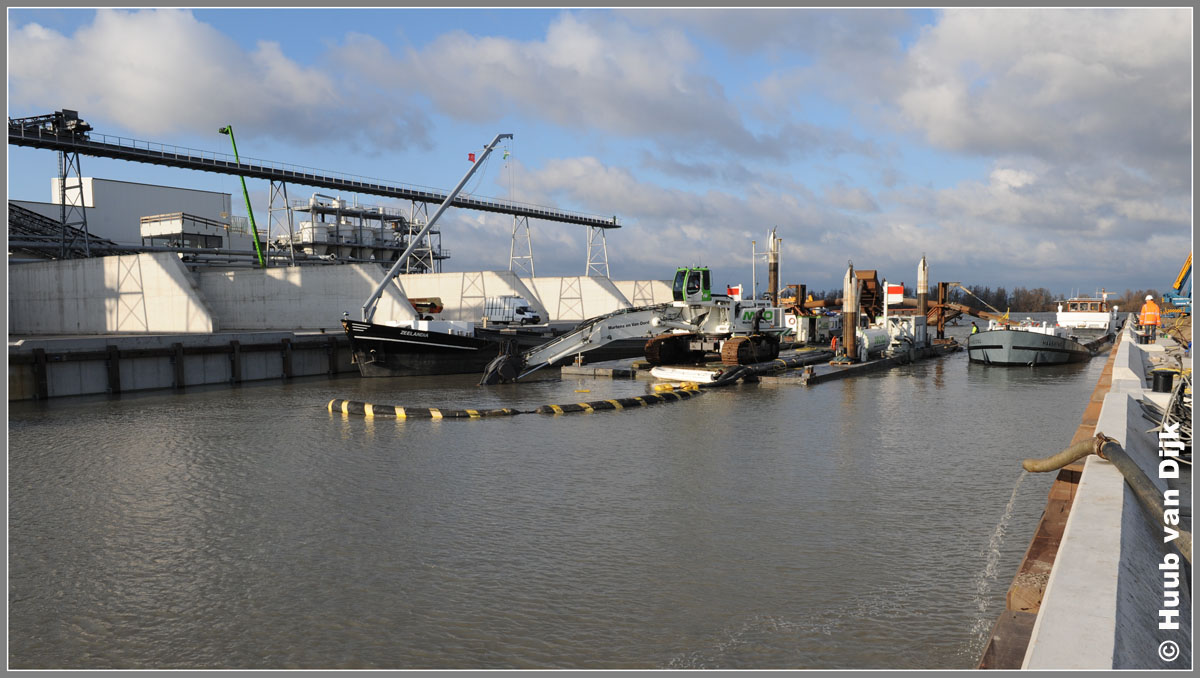

0166































12 dec 2009


0167































12 dec 2009

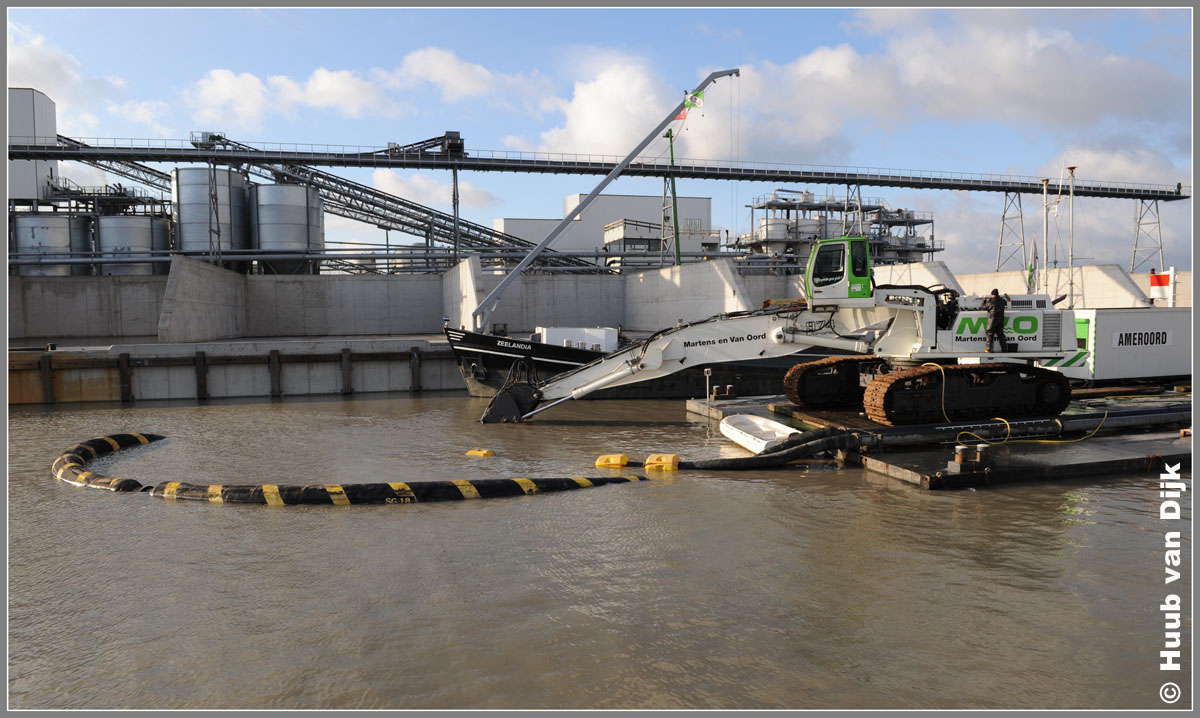

  Op diepte brengen van de insteekhaven.

0168



































12 dec 2009

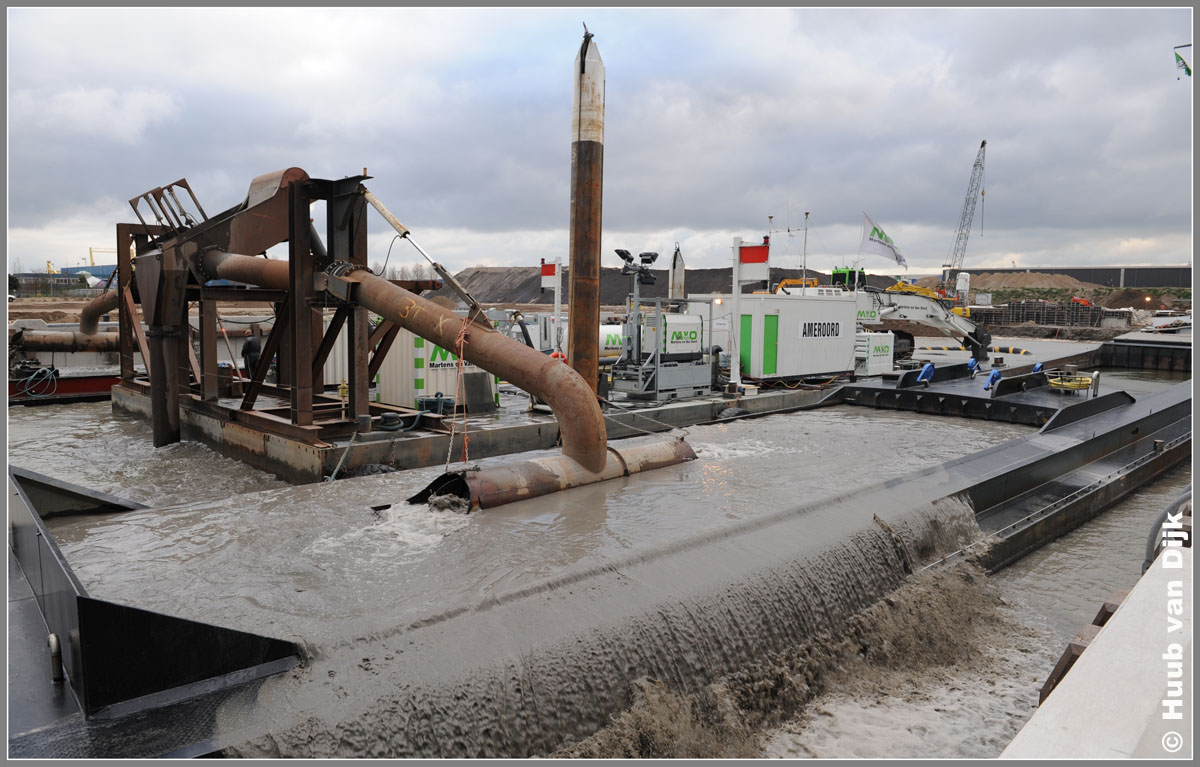

  Laden van bakken met de sproeiponton.

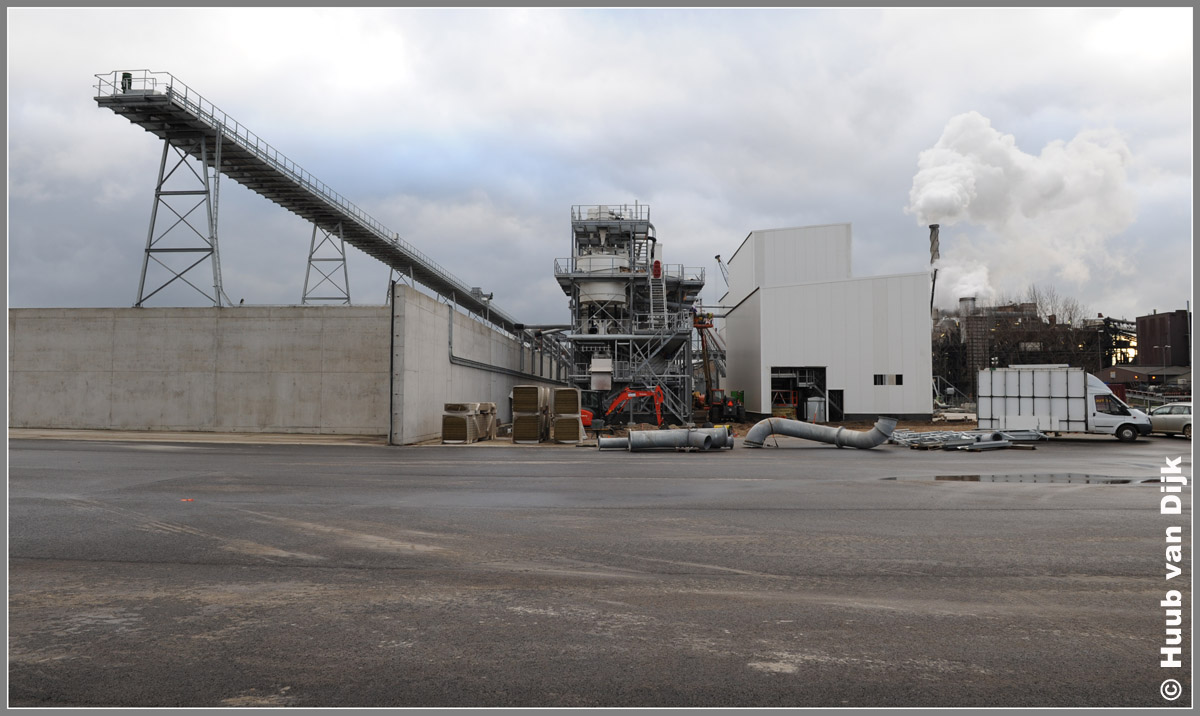

0169































12 dec 2009







0175































28 dec 2009

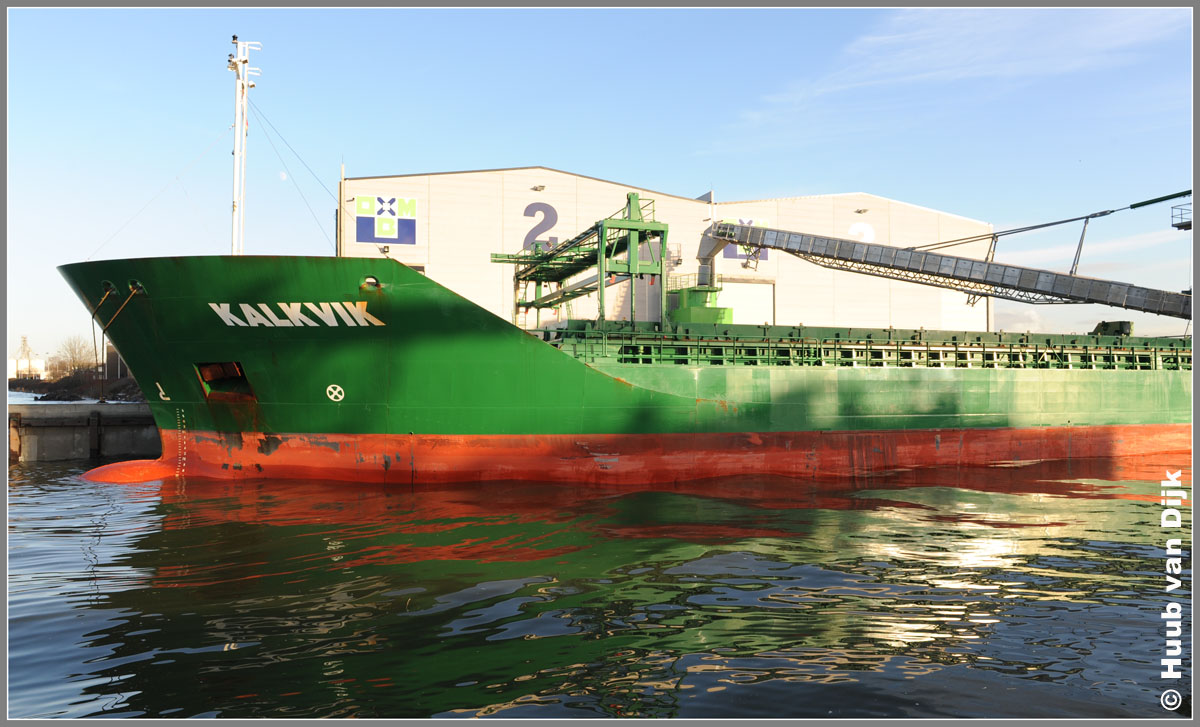

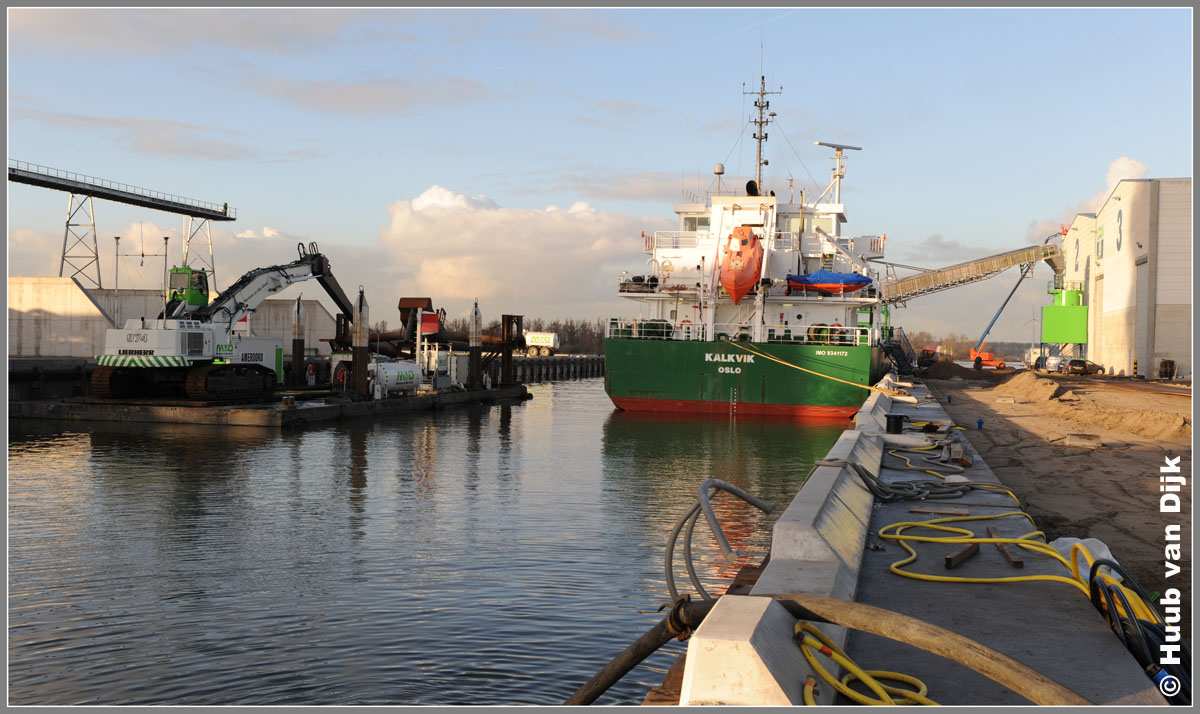

  Het eerste schip ligt afgemeerd in de insteekhaven en lost een lading ongebluste kalk.

0176































28 dec 2009


0177































28 dec 2009

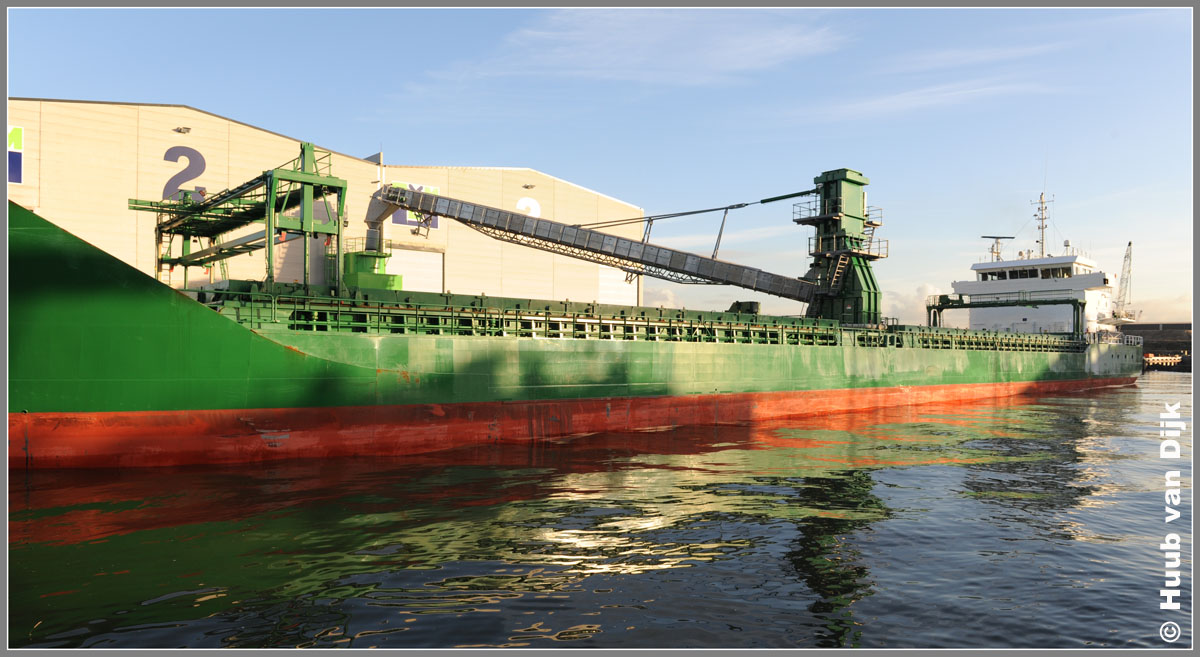

0178





























28 dec 2009

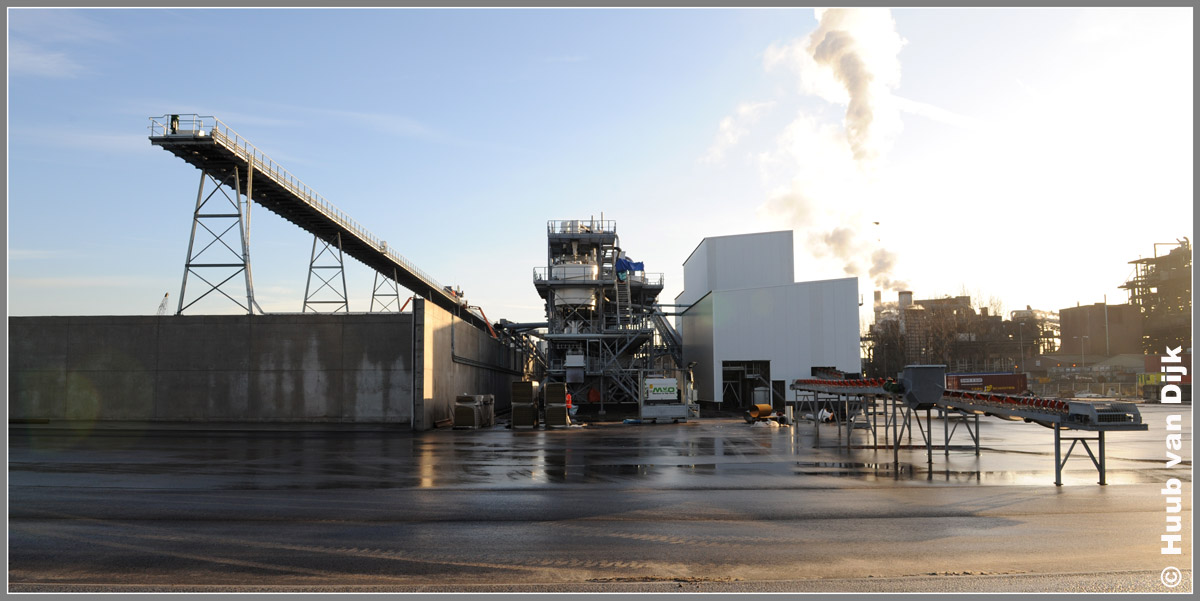

0179



























28 dec 2009

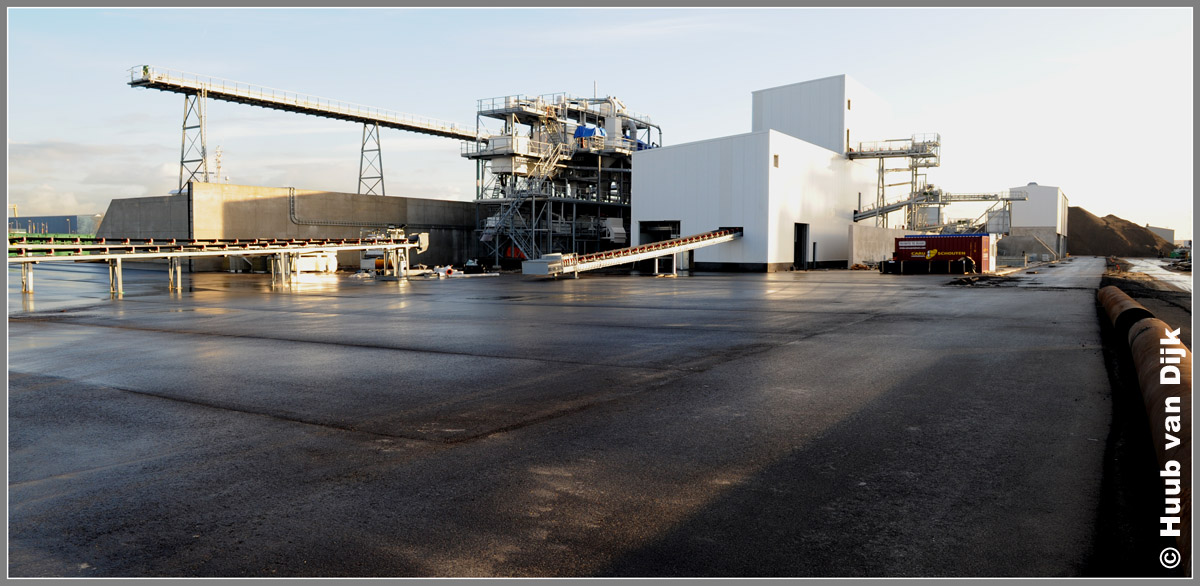

0180



























28 dec 2009




0185



































jan. 2010

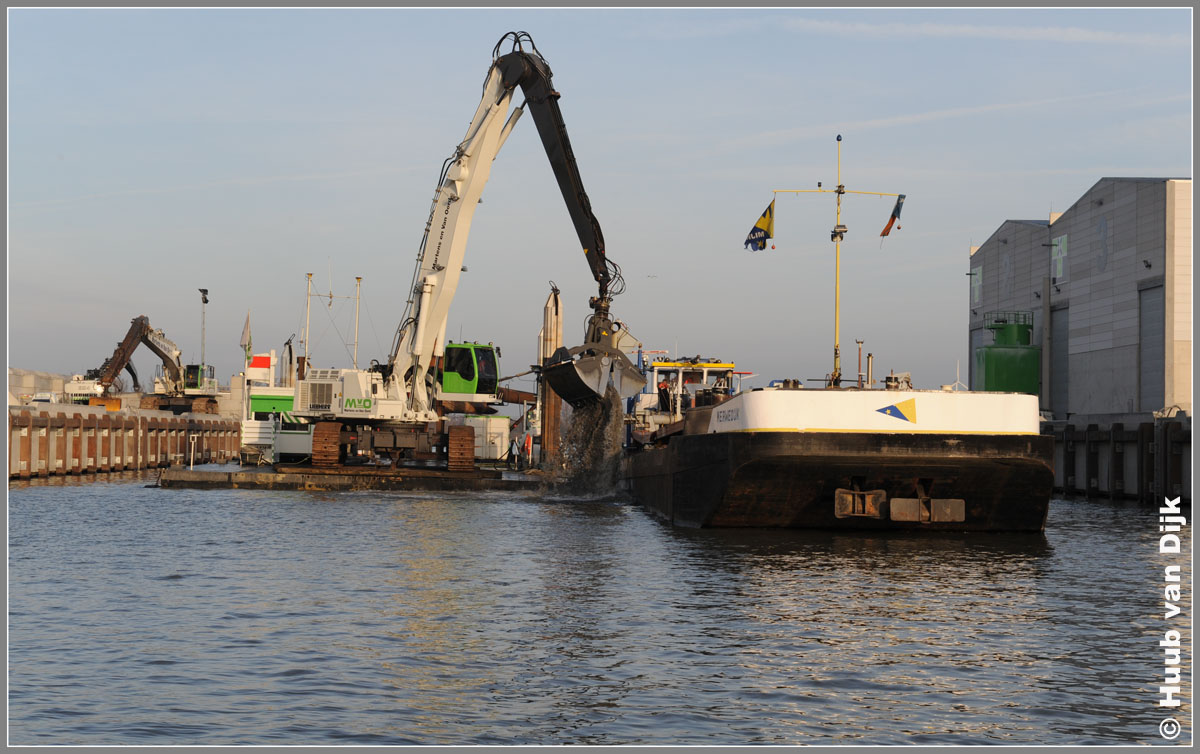

  Op diepte ( 9 m. ) graven van de insteekhaven met de grijper aan de LIEBHERR 974.

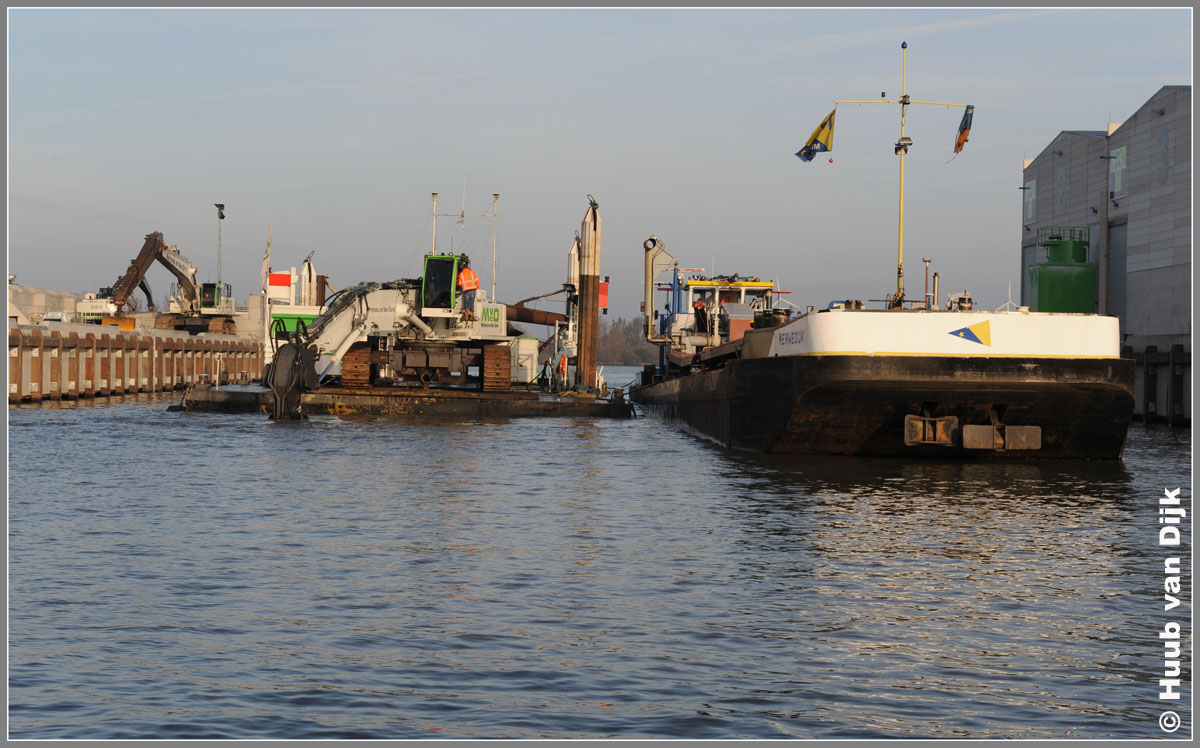

0186



































jan. 2010

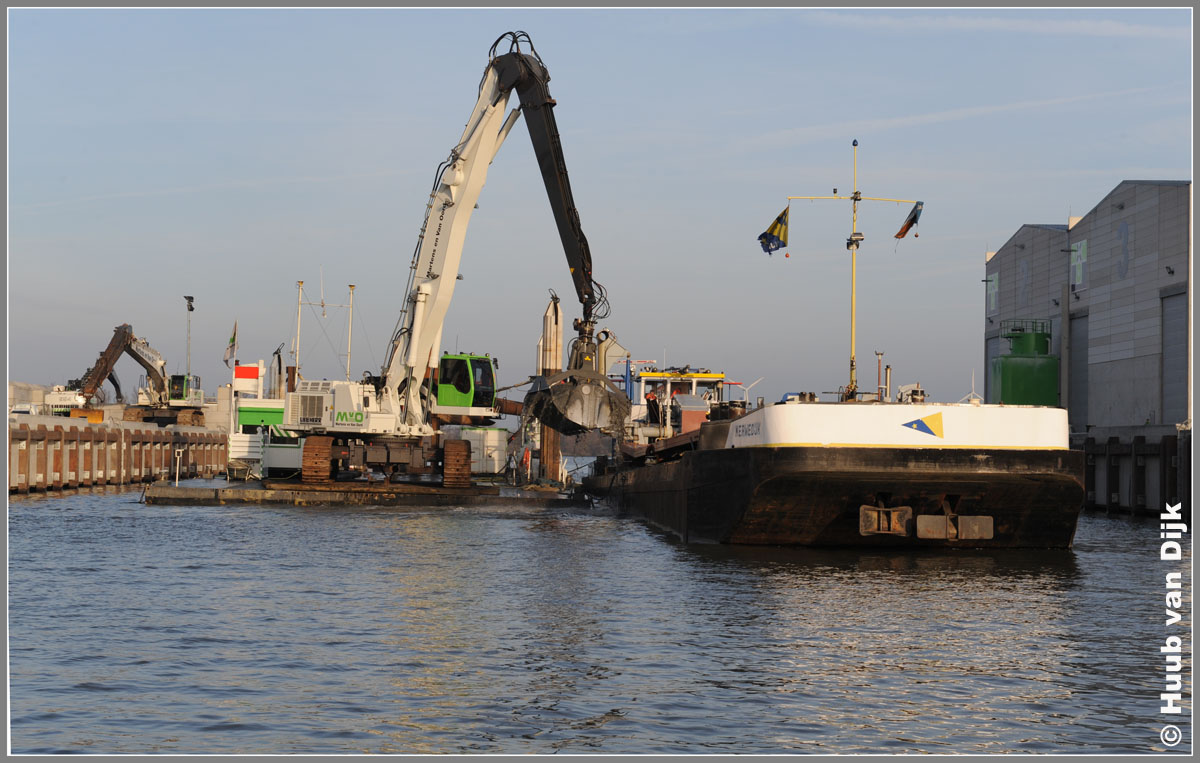

0187



































jan. 2010




0188



































jan. 2010

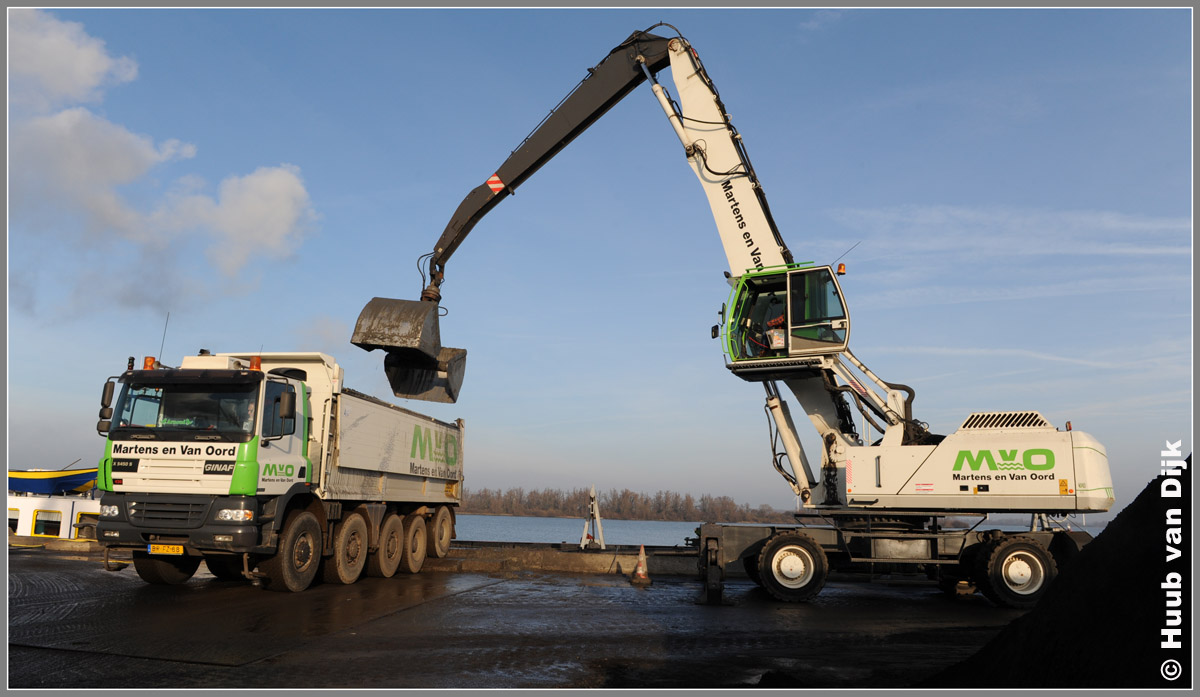

0189































jan. 2010

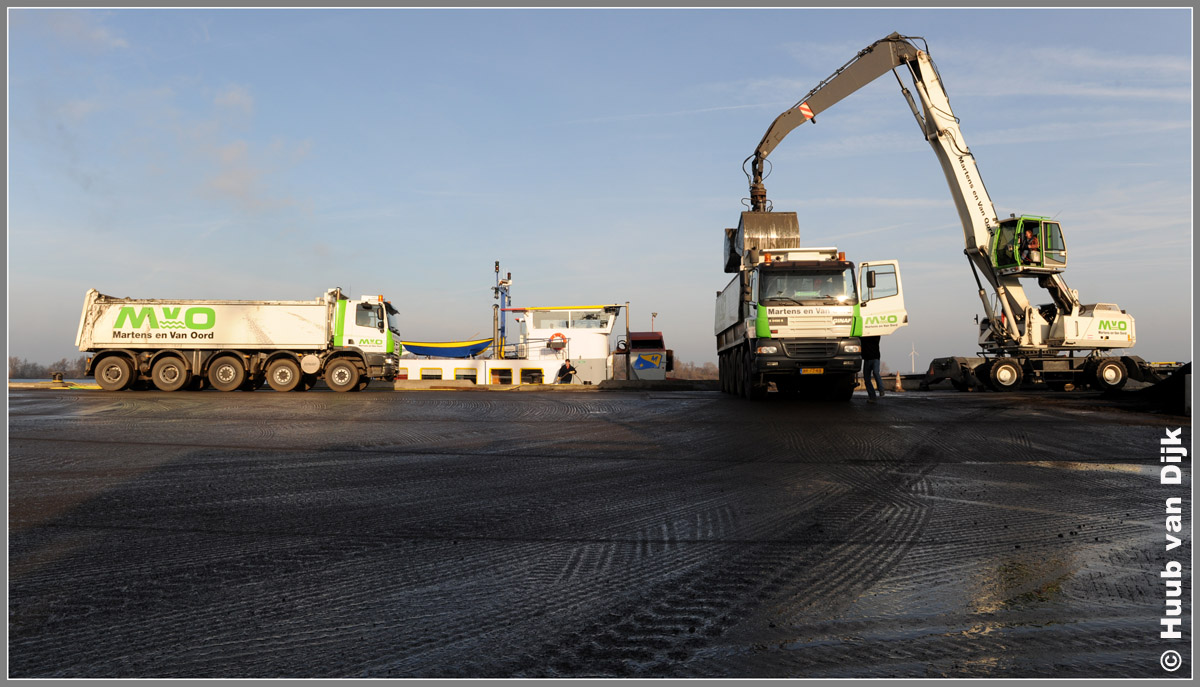

Overslag vanuit een binnenschip vanaf de kade aan het Hollands Diep.

0190































jan. 2010


0191































jan. 2010

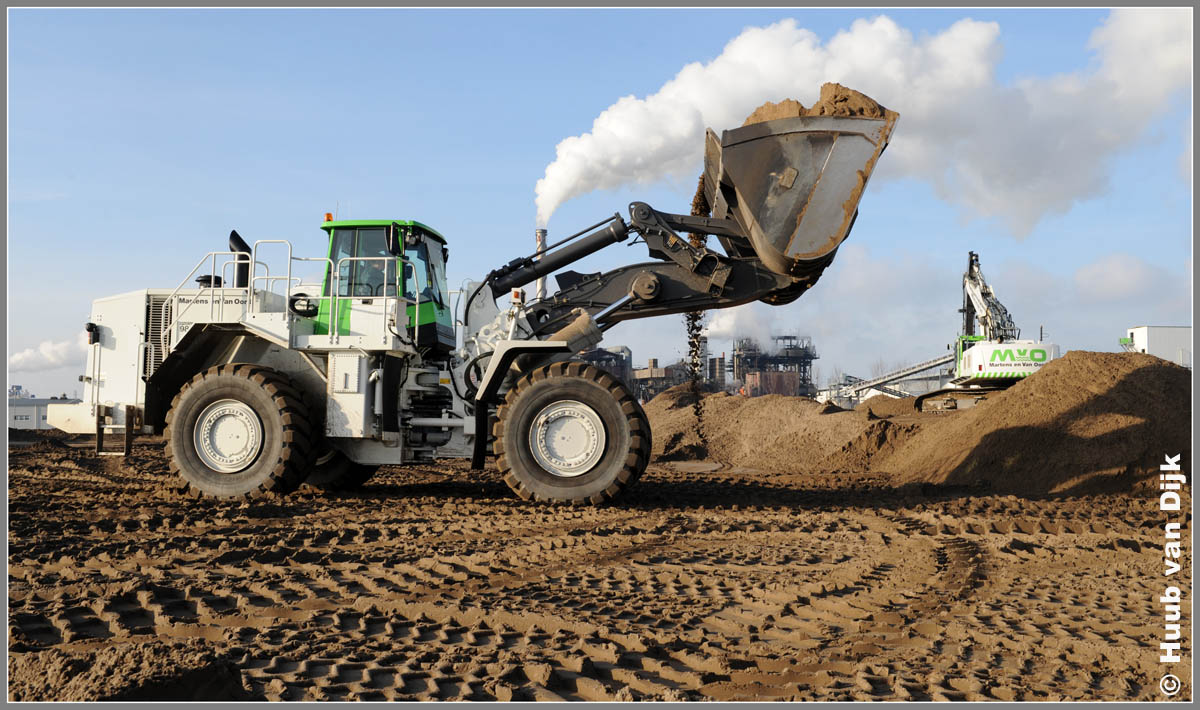

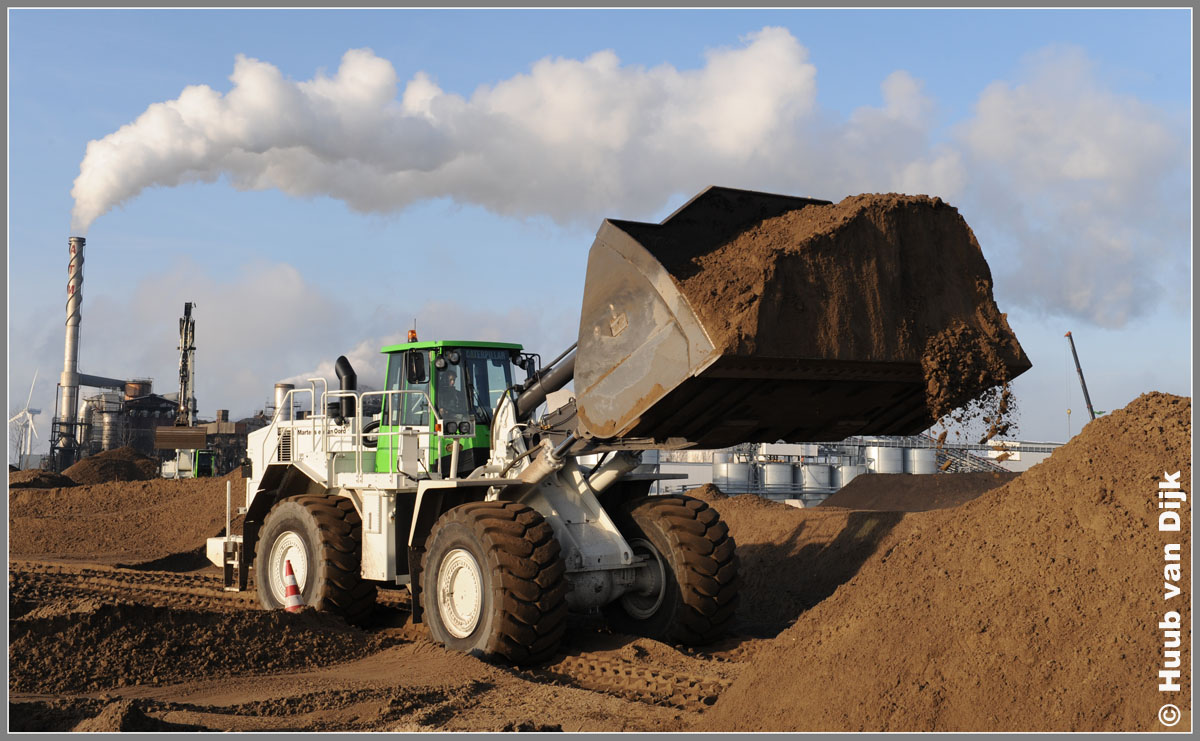

  De nieuwe CATERPILLAR 988 H aan het werk op het gronddepot.

0192































jan. 2010


0193































jan. 2010


0194































jan. 2010


0195































jan. 2010


0196

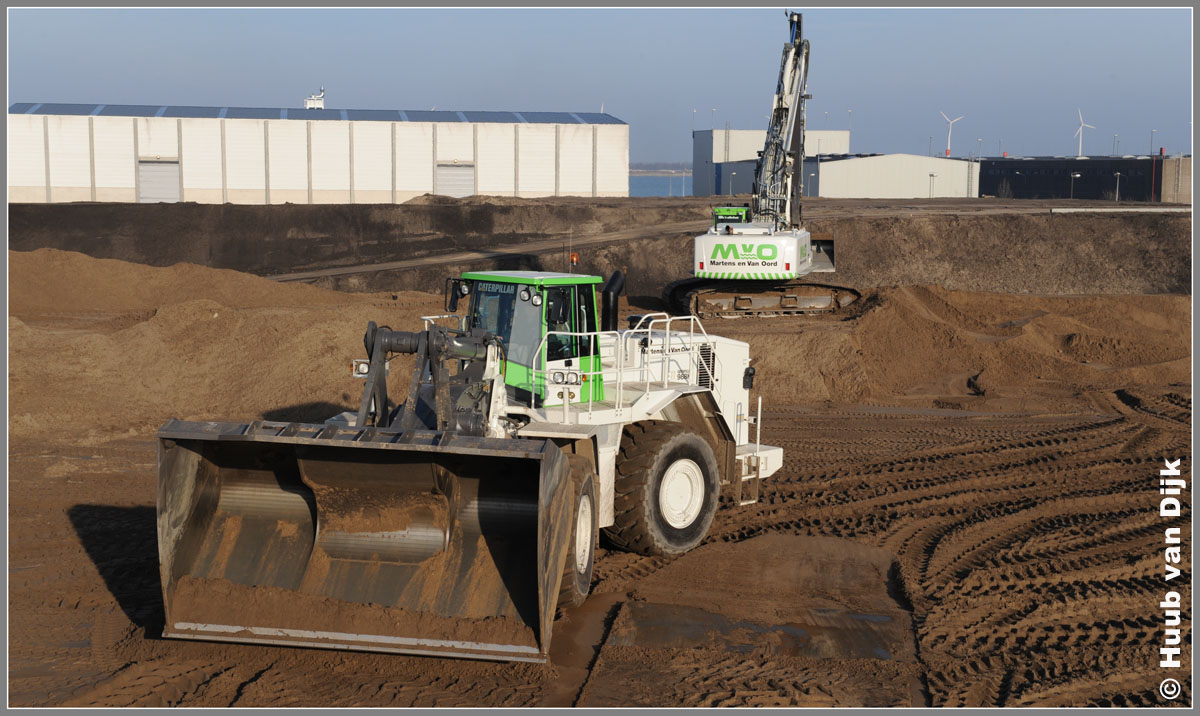

jan. 2010

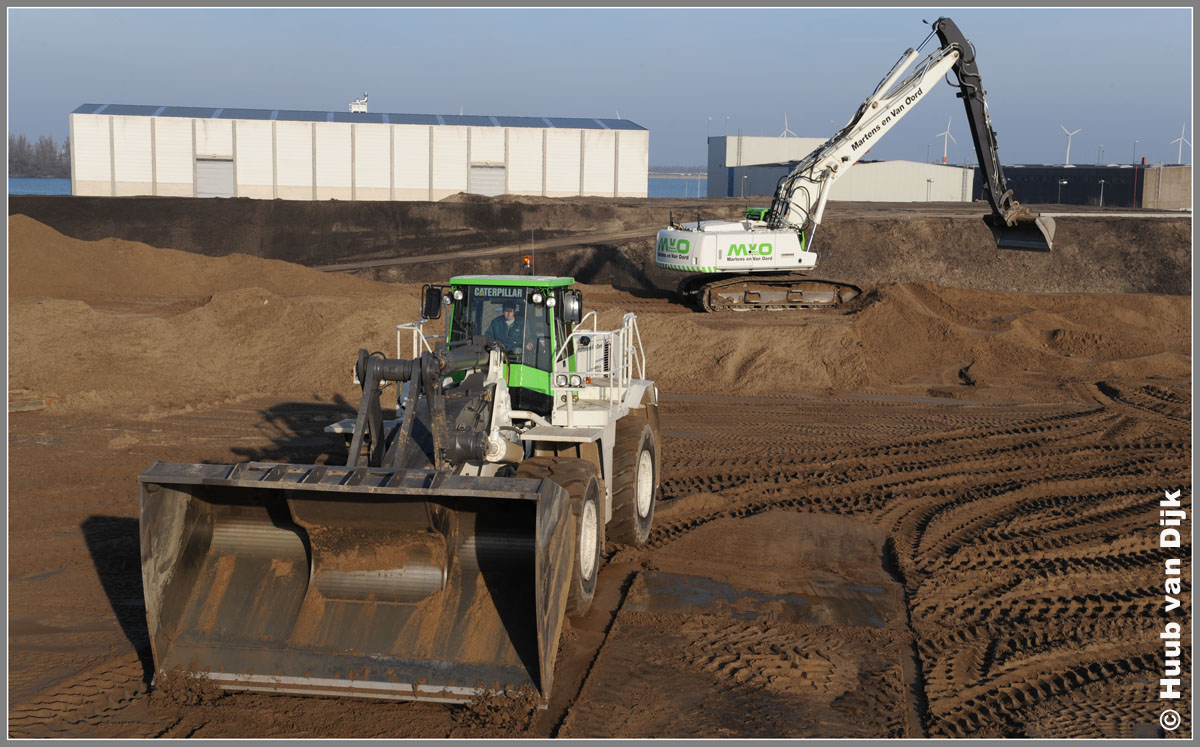

0197































jan. 2010


0198































jan. 2010




0199

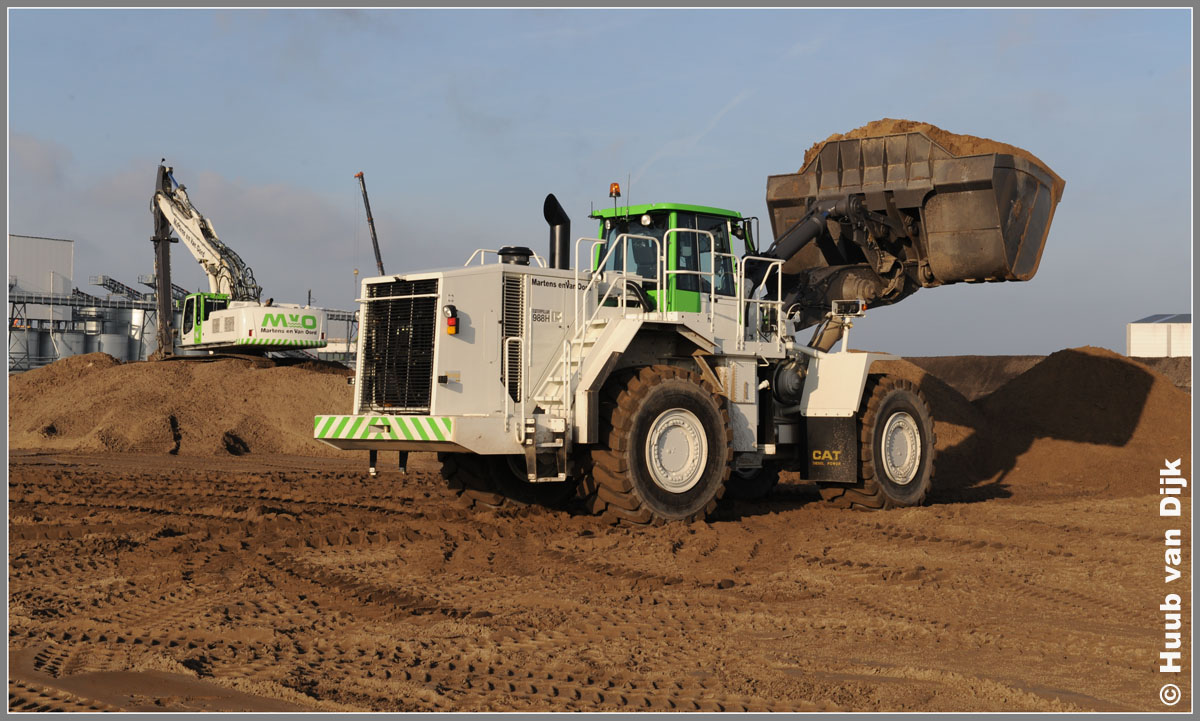

jan. 2010




0200































jan. 2010


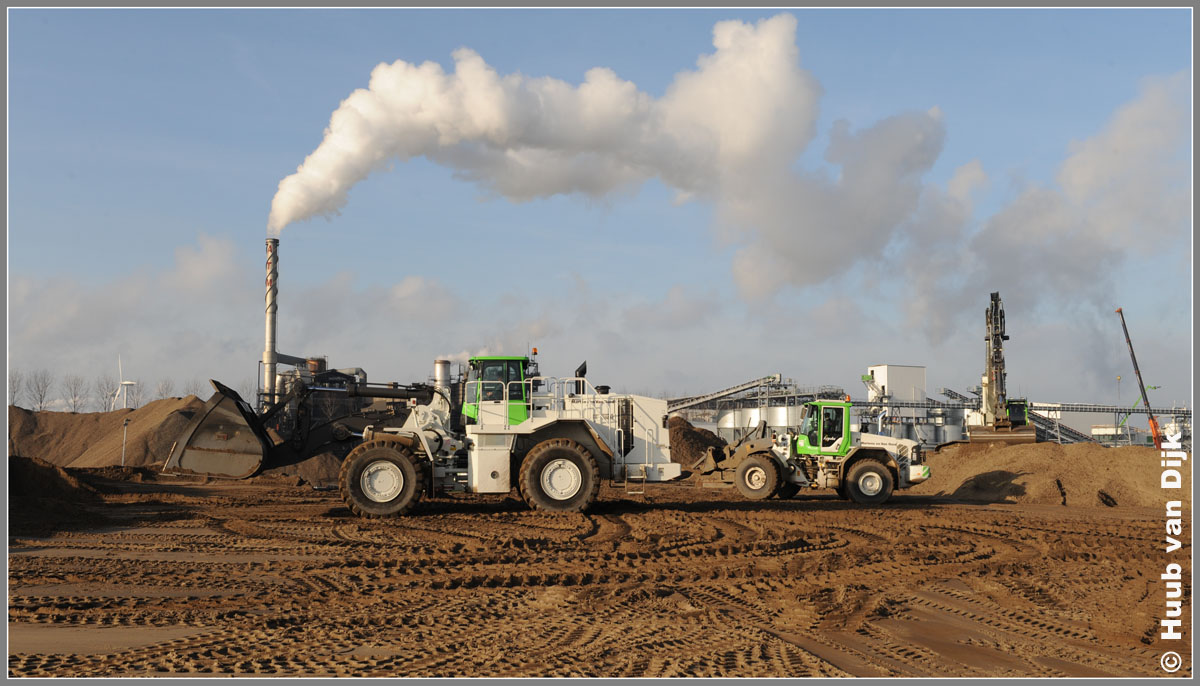

0201































jan. 2010

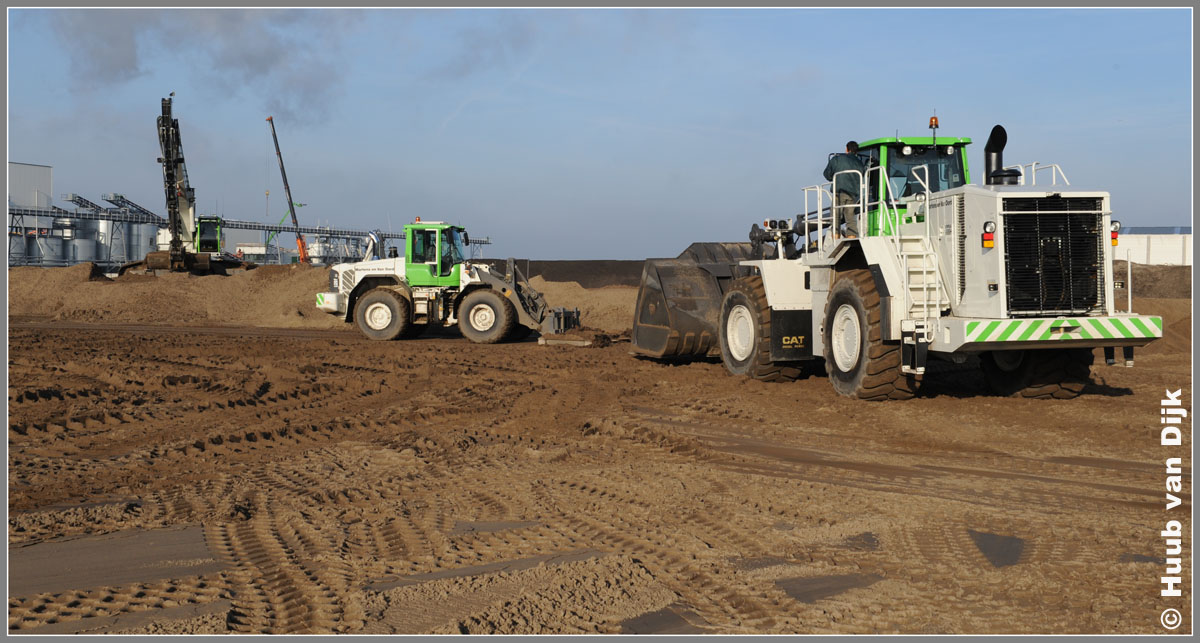

0202





























jan. 2010

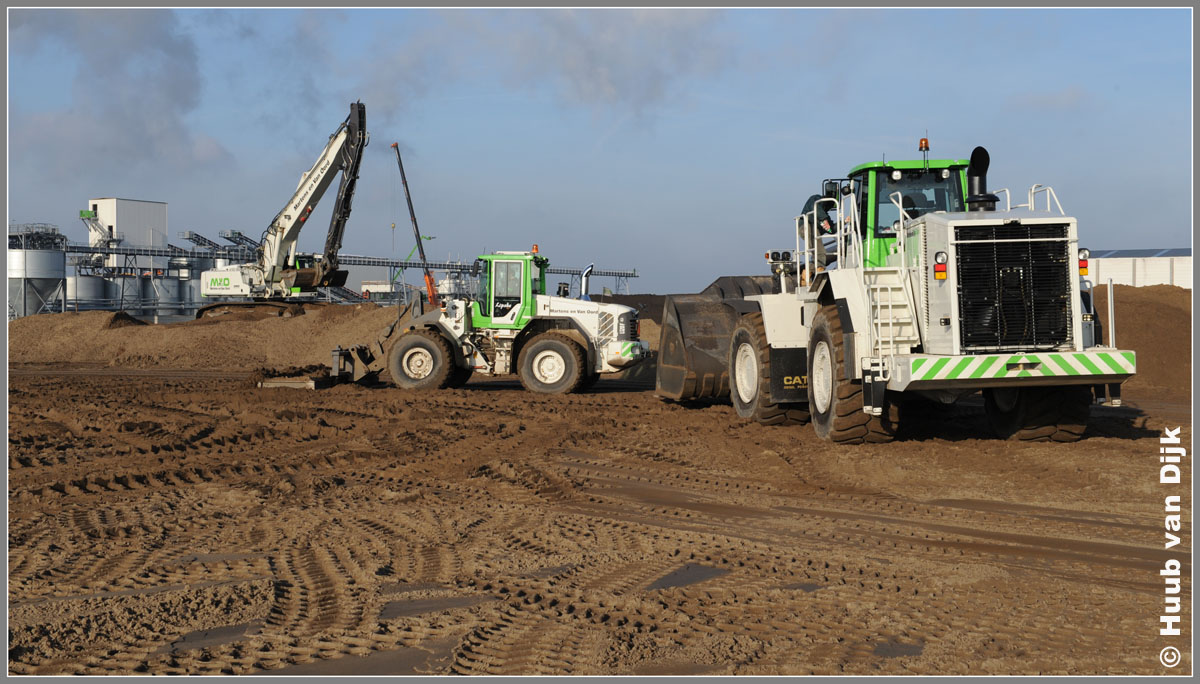

0203





























jan. 2010

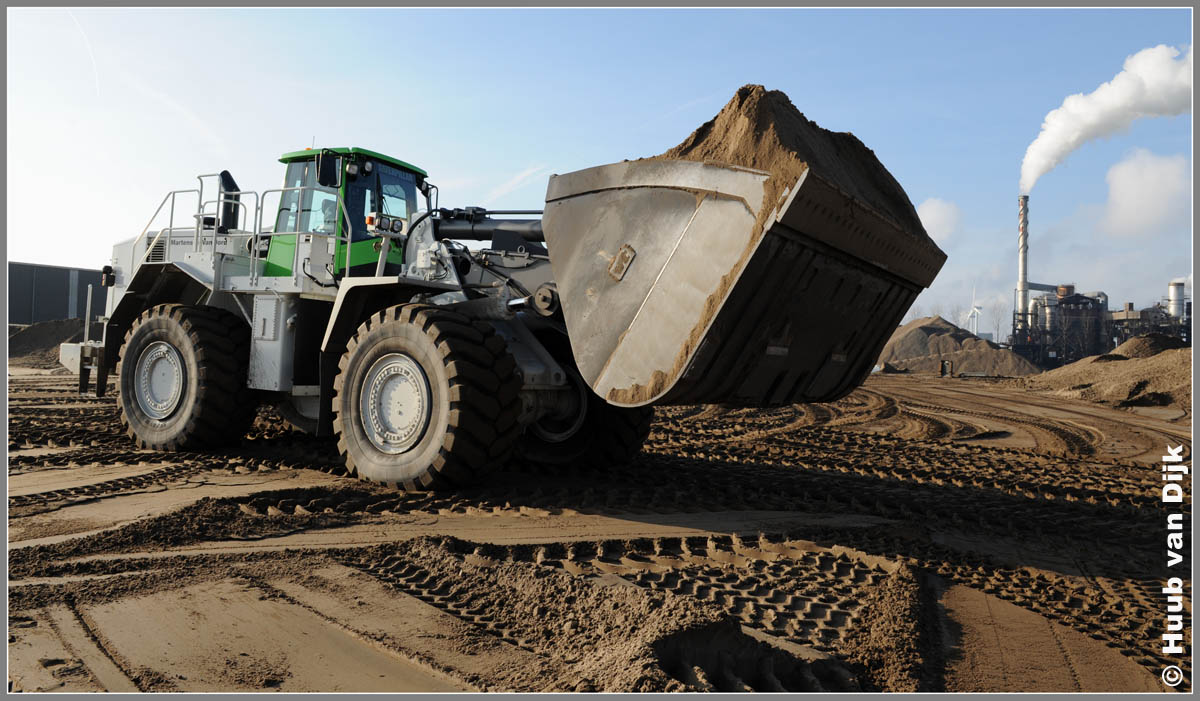

0204





























jan. 2010




0205

































jan. 2010

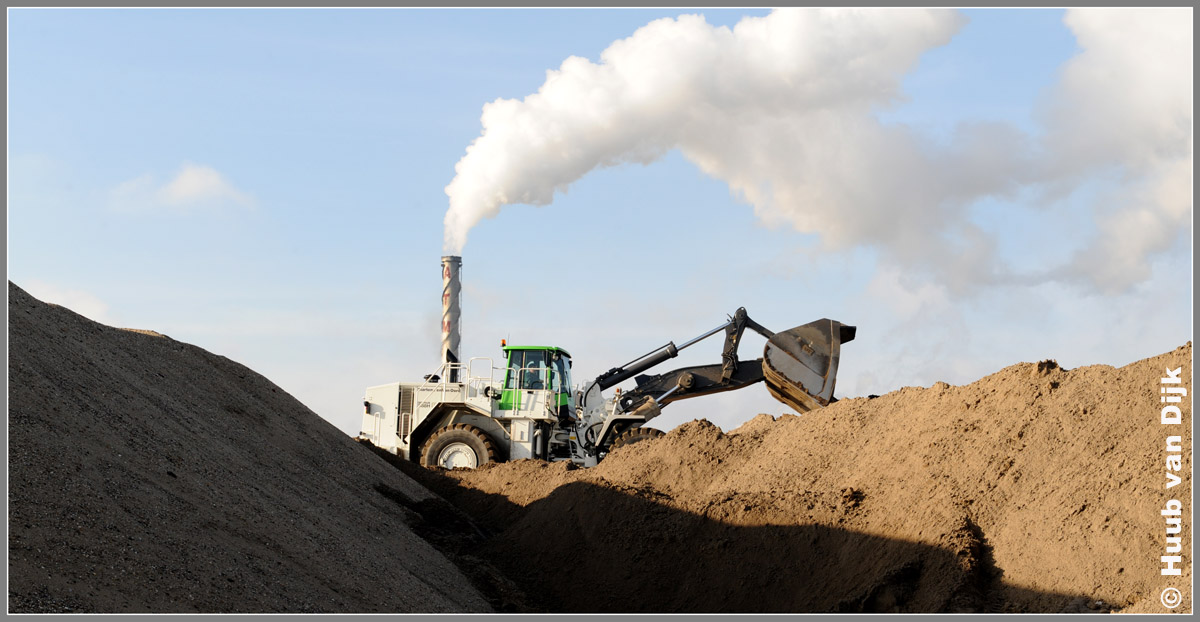

0206





























jan. 2010

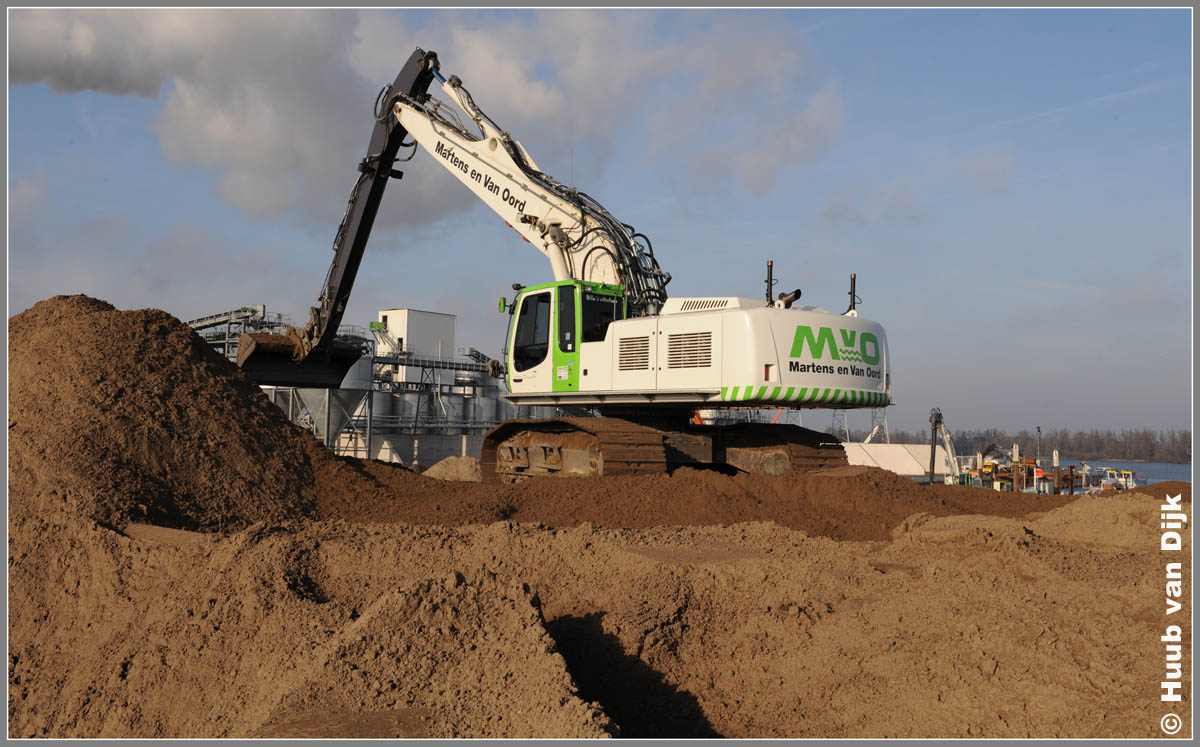

0207

































jan. 2010
