Bruinisse  -  Uitbreiding jachthaven.




  In September 2007 startte de uitvoering van het uitbreiden van de jachthaven in Bruinisse, deze uitbreiding omvat het uitbreiden van het aantal ligplaatsen van 600 naar 1400 waarbij het terrein groeit van 10 naar 35 hectare.

De opdrachtgever ; Den Daas Recreatie besloot de werkzaamheden uit te voeren in een bouwteam waarvan  naast zijzelf ook deel uitmaakten :  GRONTMIJ voor het ontwerp en bouwbegeleiding en MARTENS EN VAN OORD voor de uitvoering.

Het werk omvatte de ontgraving en aanleg van de haven, aanleg van een havendam, een duinlandschap met strand, centraal terrein voor parkeerplaatsen en bebouwing, de haven is in twee fases in den droge ontgraven tot 3,5 meter diepte, voor de havendam en strand en duinen is 230.000 M3 zand opgespoten, voor het parkeerterrein is gebruik gemaakt van 100.000 M3 gereinigd zand aangevoerd vanuit Moerdijk.

Het werk is inmiddels opgeleverd, en de haven is in Mei 2011 officieel in gebruik genomen.







0005




0010































mei 2008

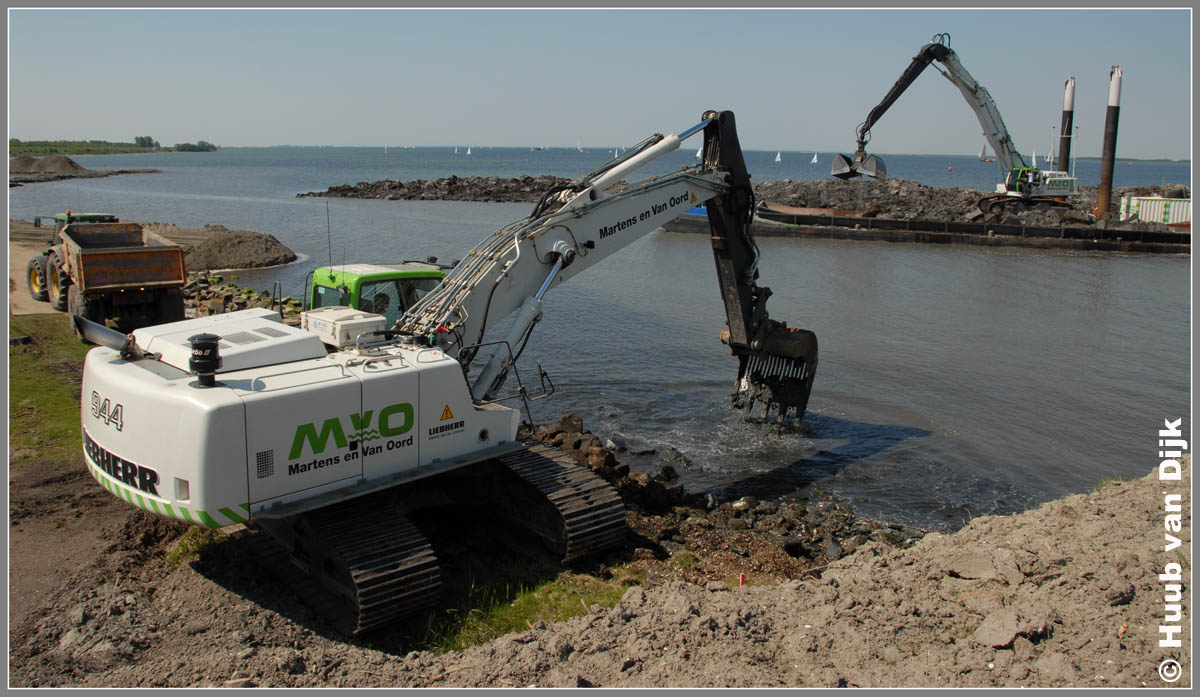

  Afgraven oude oeverbescherming.




0011































mei 2008






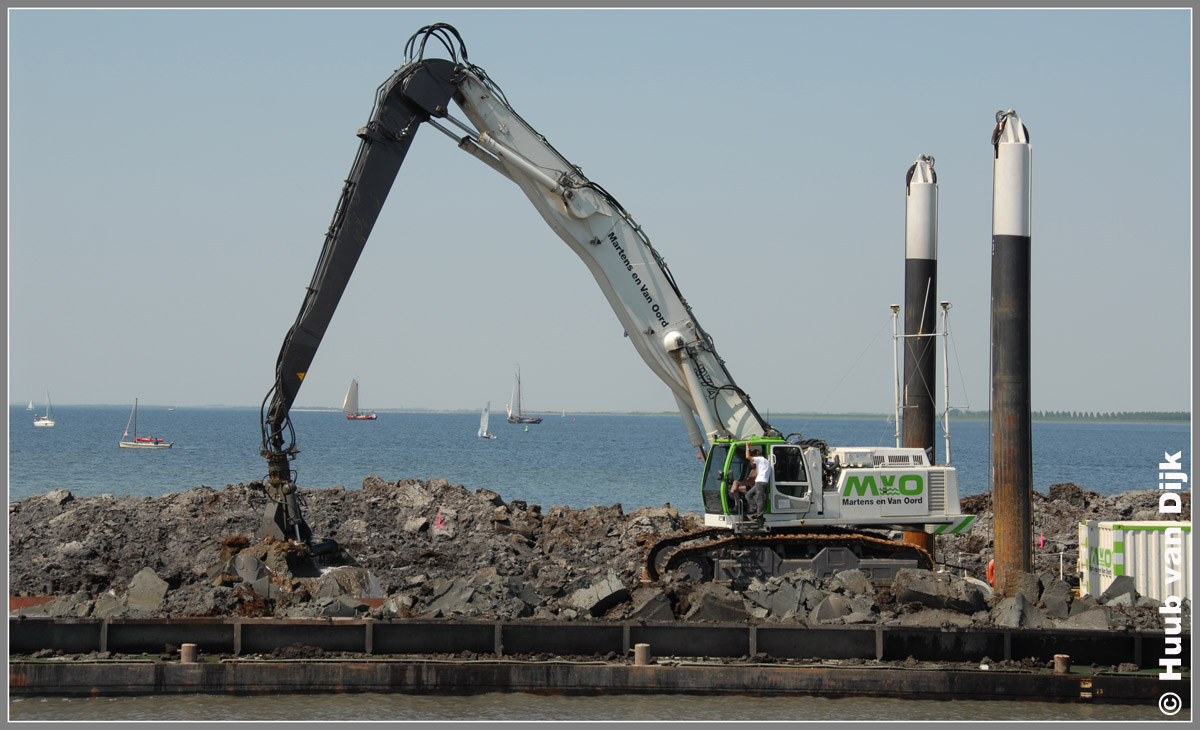

0012































mei 2008

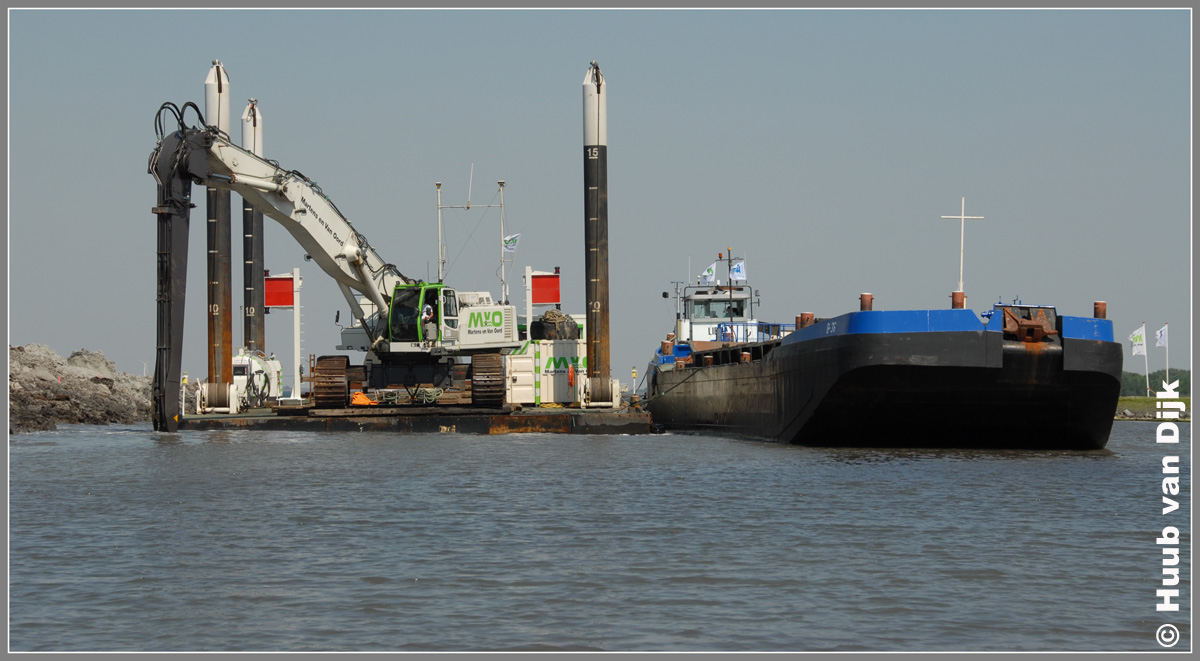

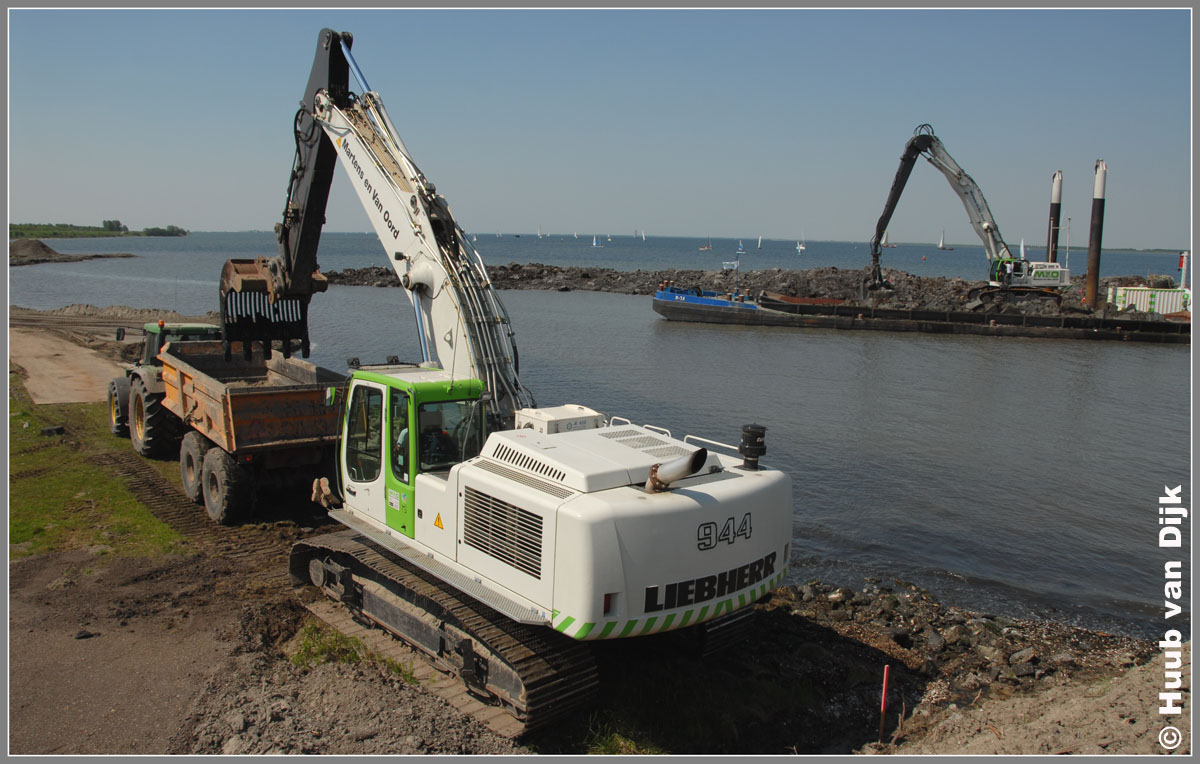

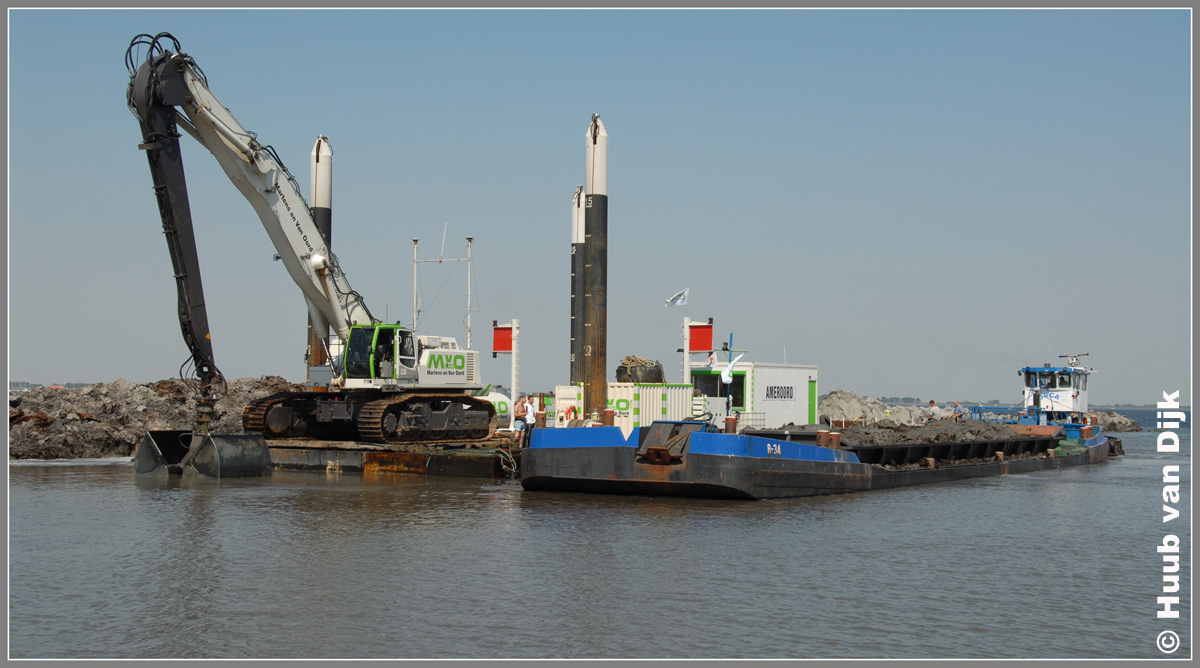

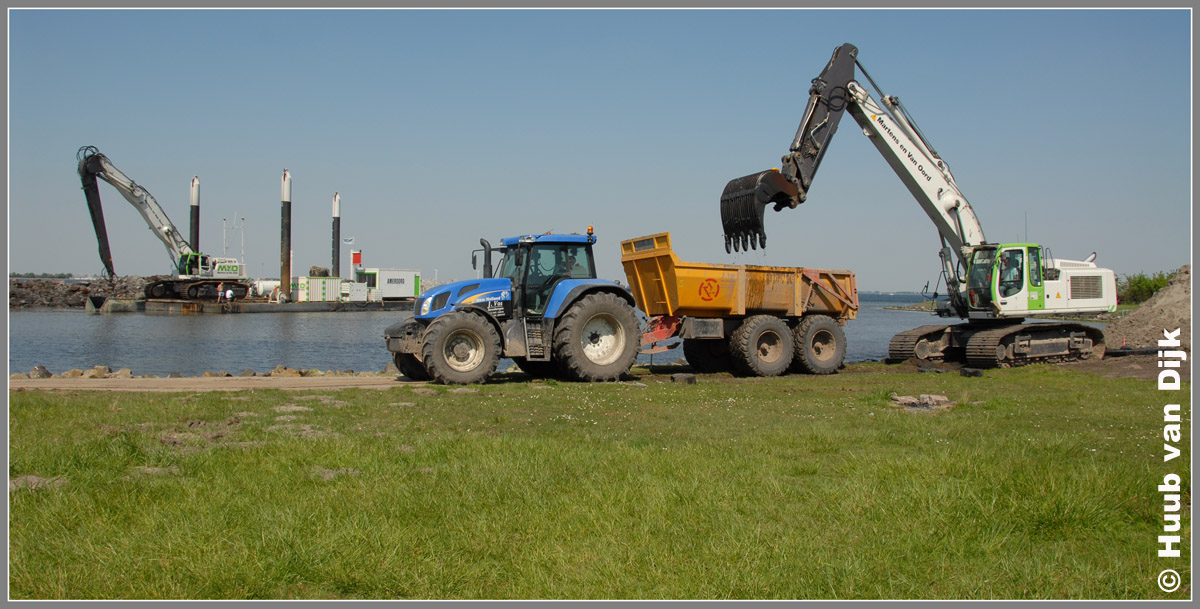

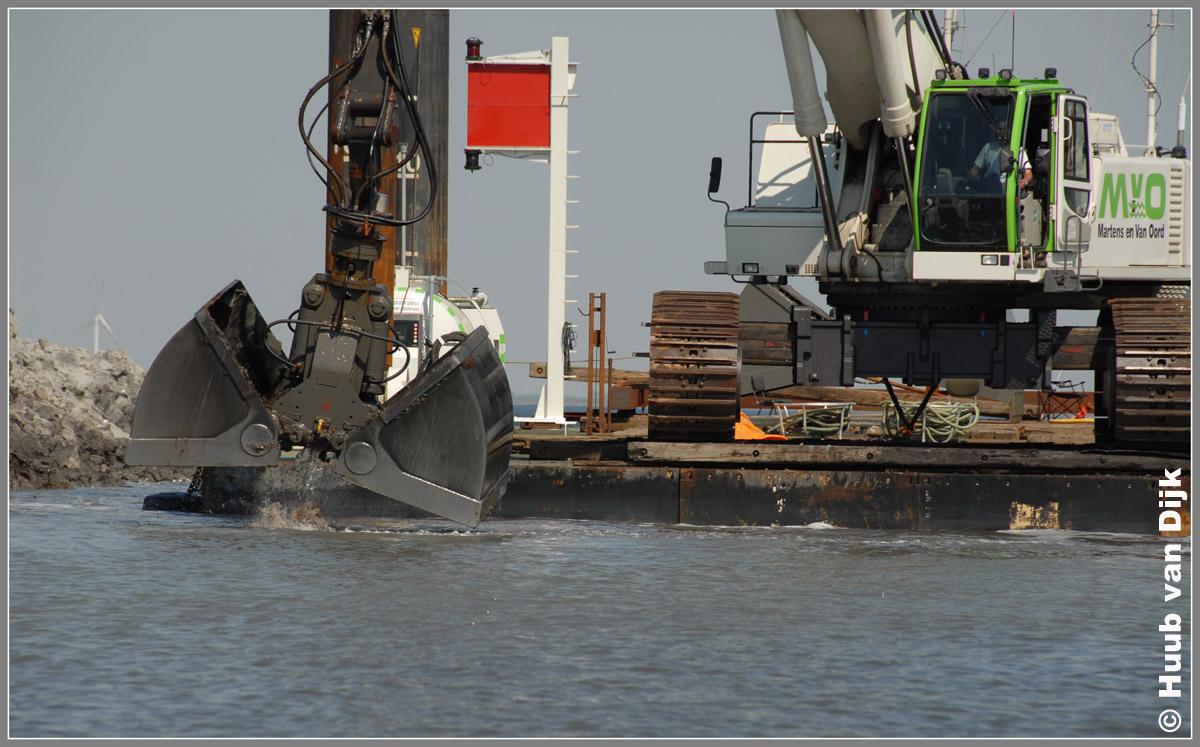

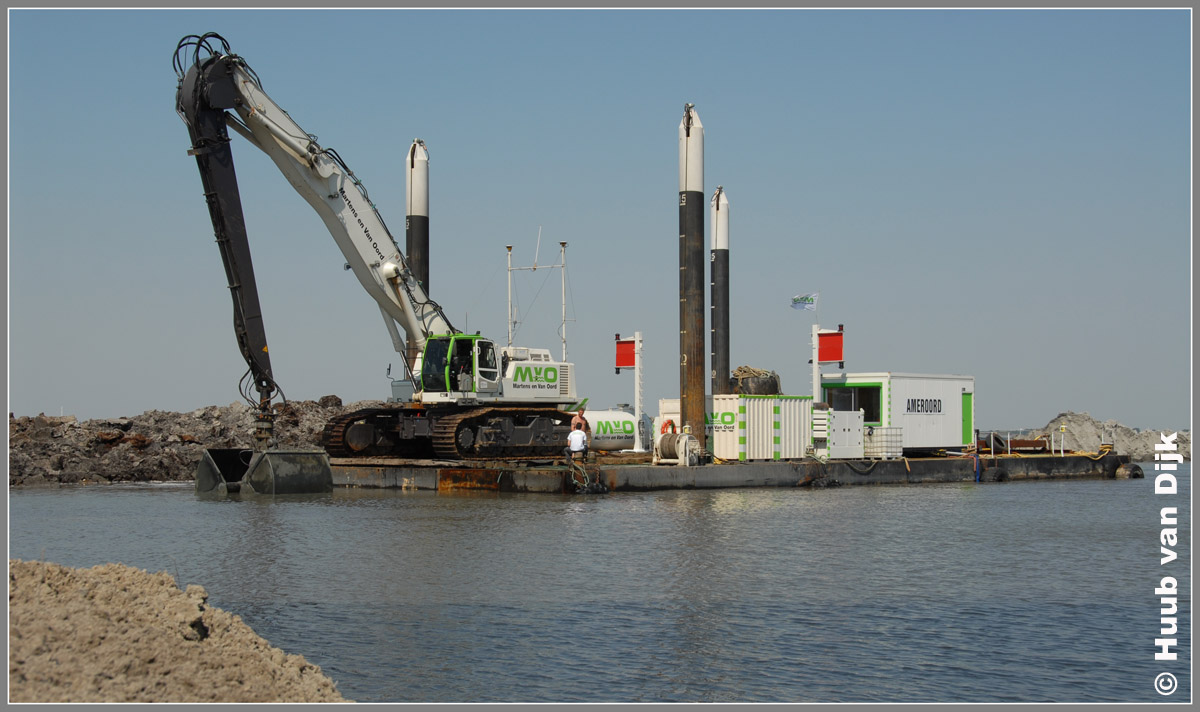

  Uitdiepen van een havendeel met een LIEBHERR 974 op ponton voor een losplaats te creŽren voor de schepen die de gereinigde grond gaan aanvoeren.




0013































mei 2008






0014































mei 2008



0015



























mei 2008



0016































mei 2008




0017































mei 2008



0018































mei 2008





0019































juni 2008



  Aanvoer gereinigde grond per schip vanaf de A.T.M. in Moerdijk.

0020































juni 2008

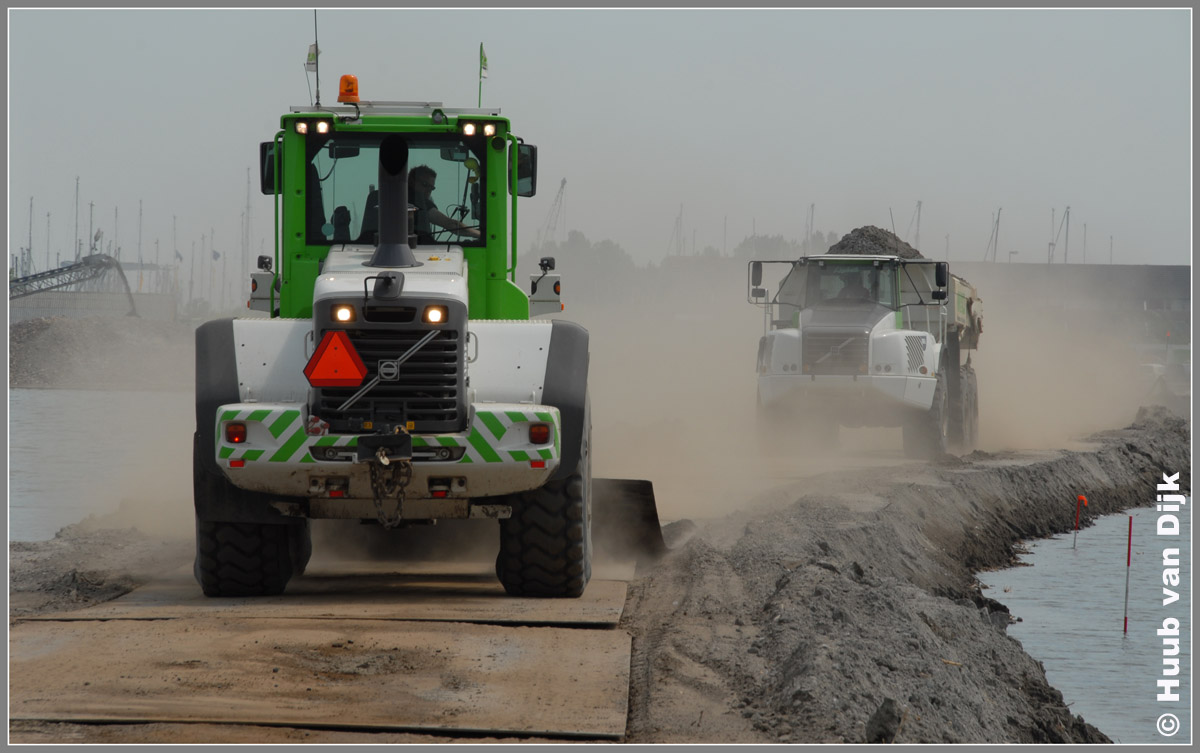

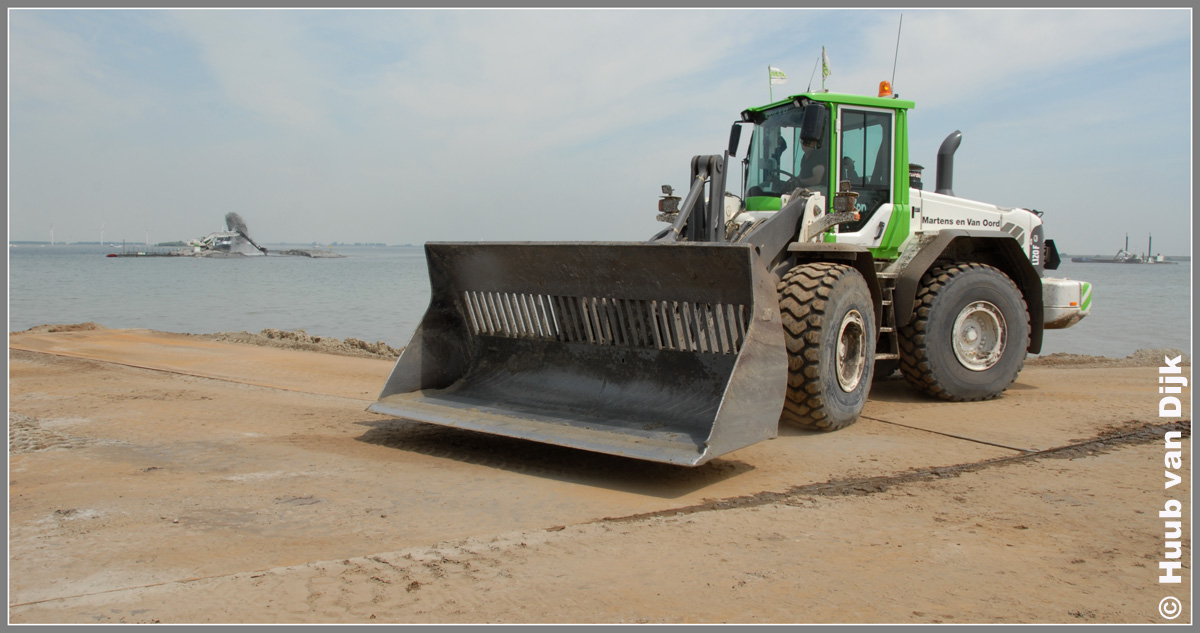

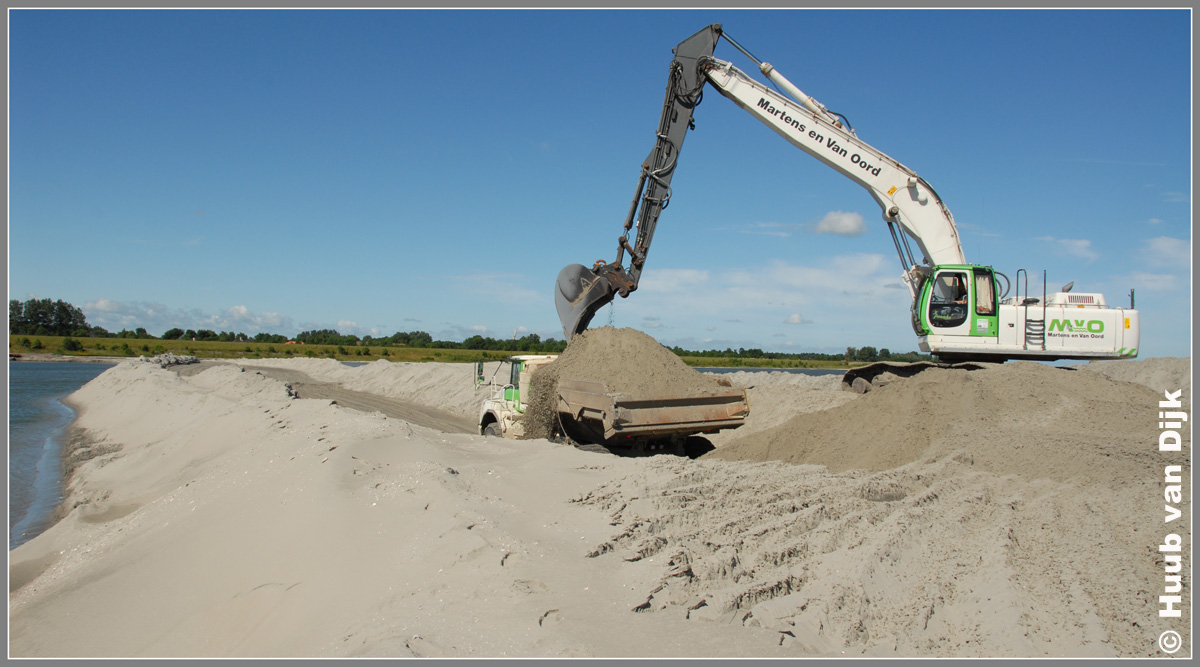

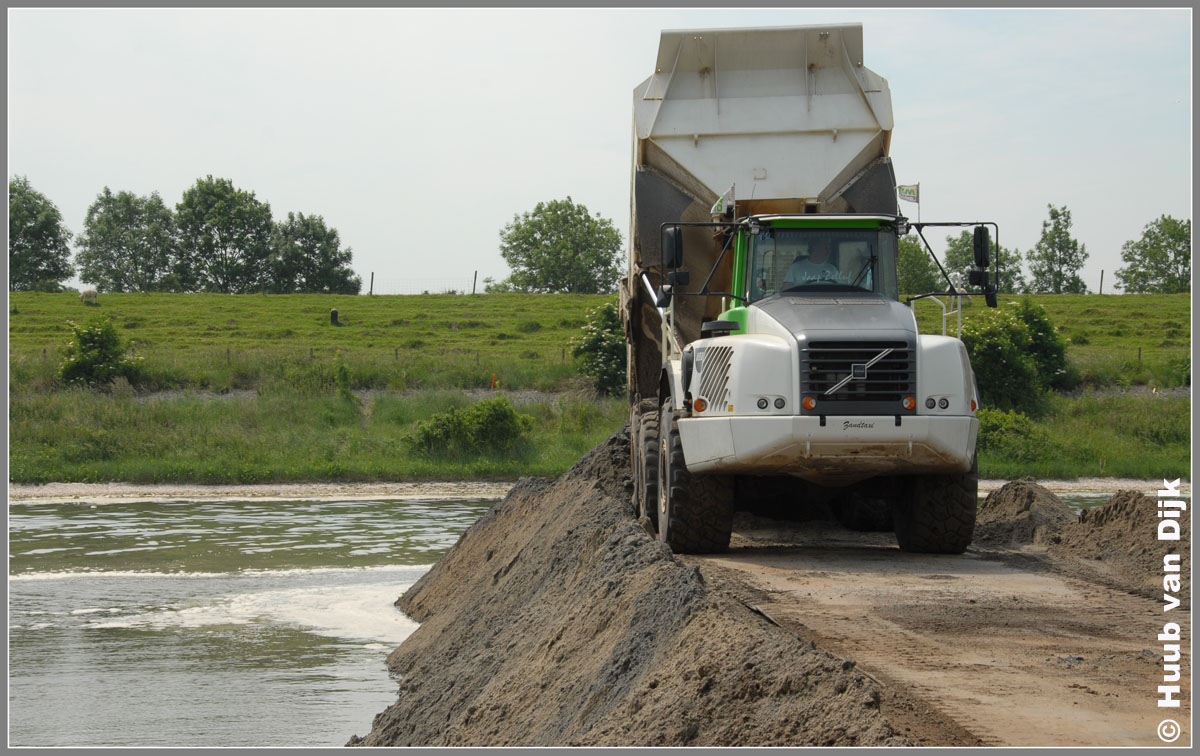

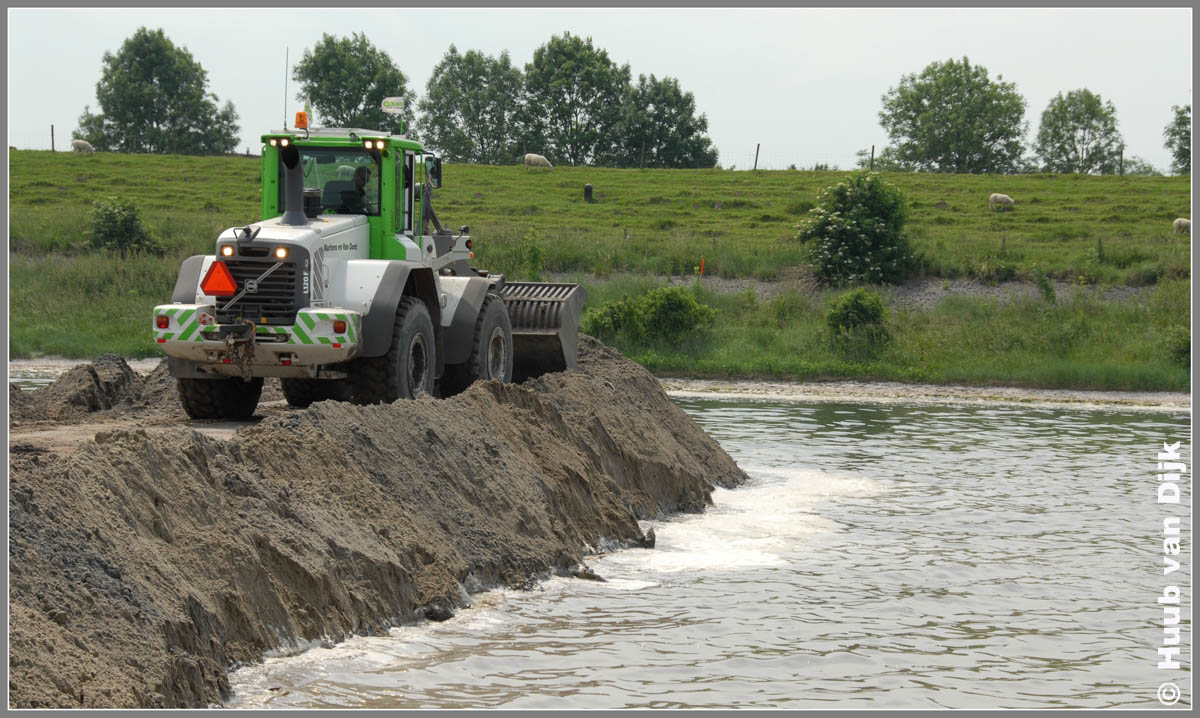

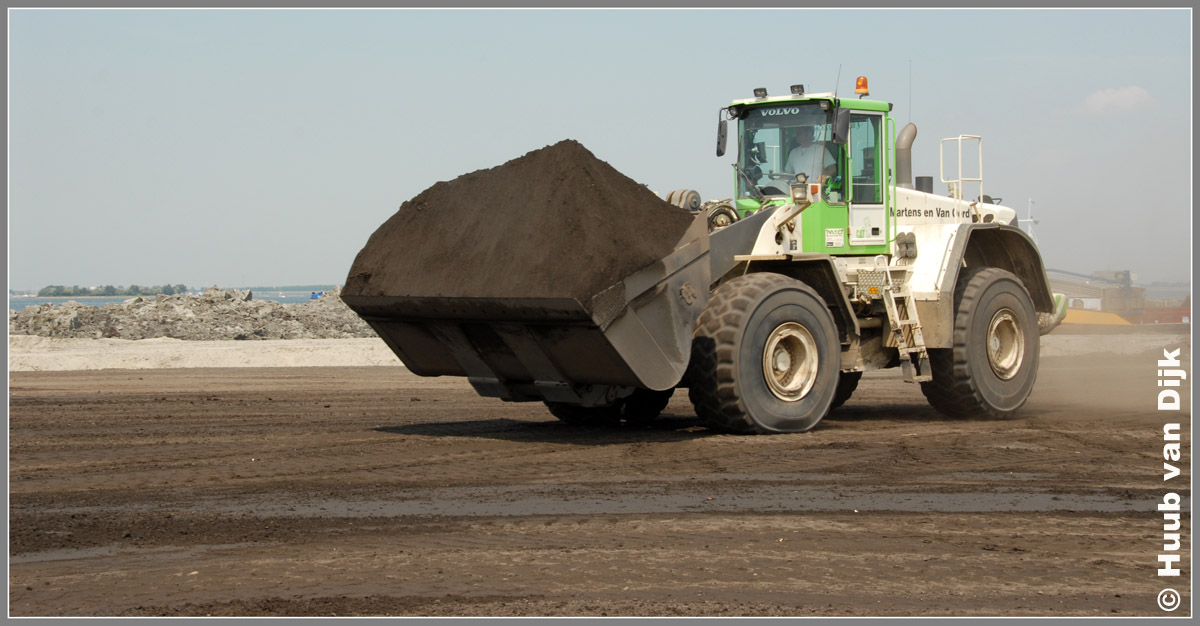

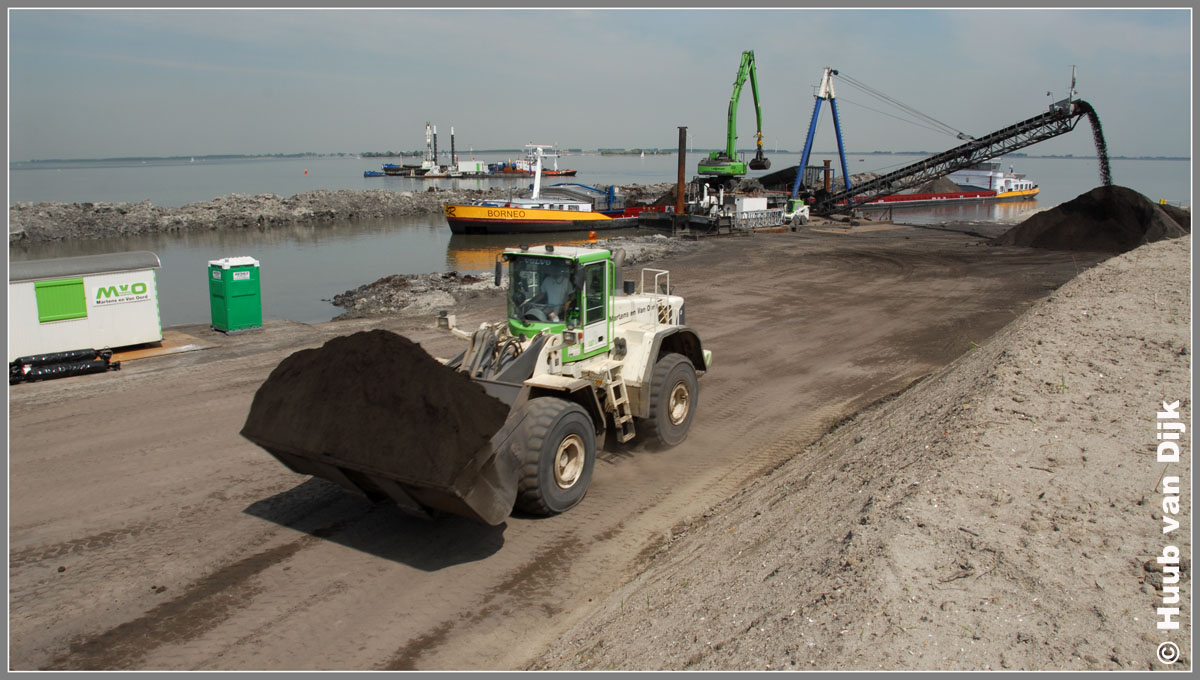

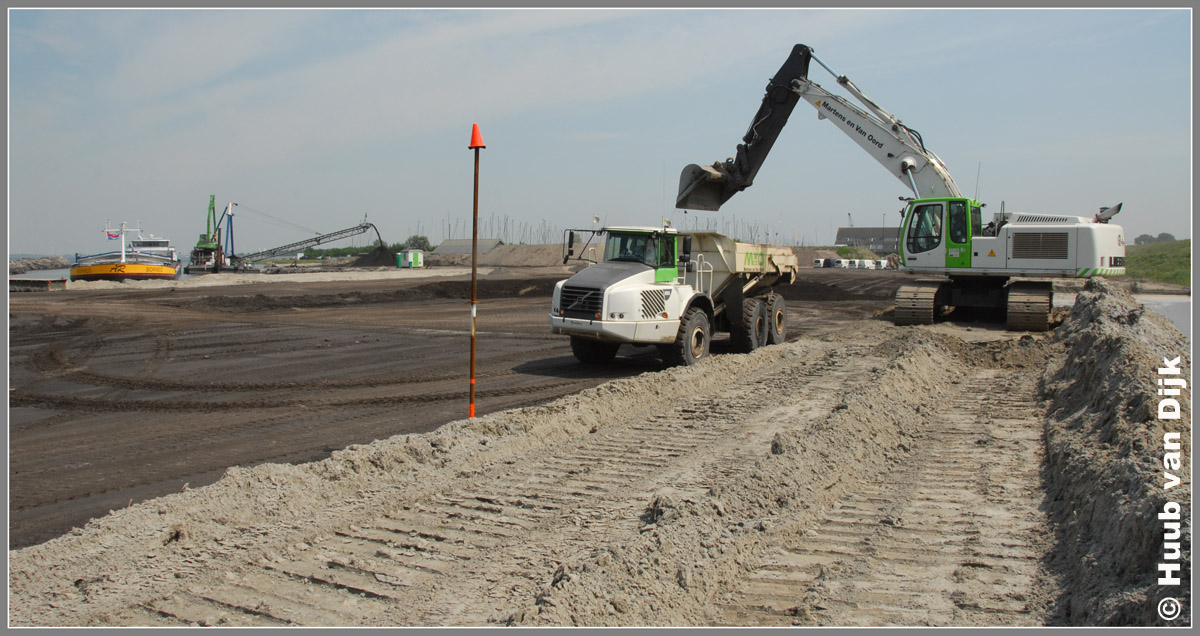

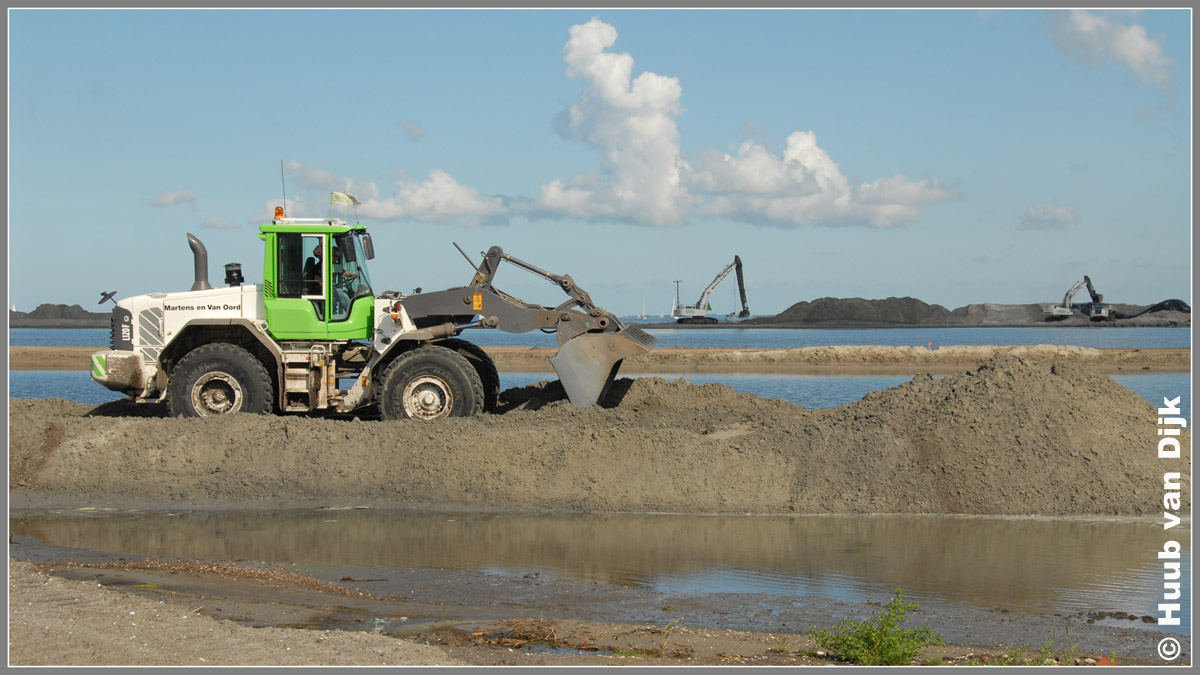

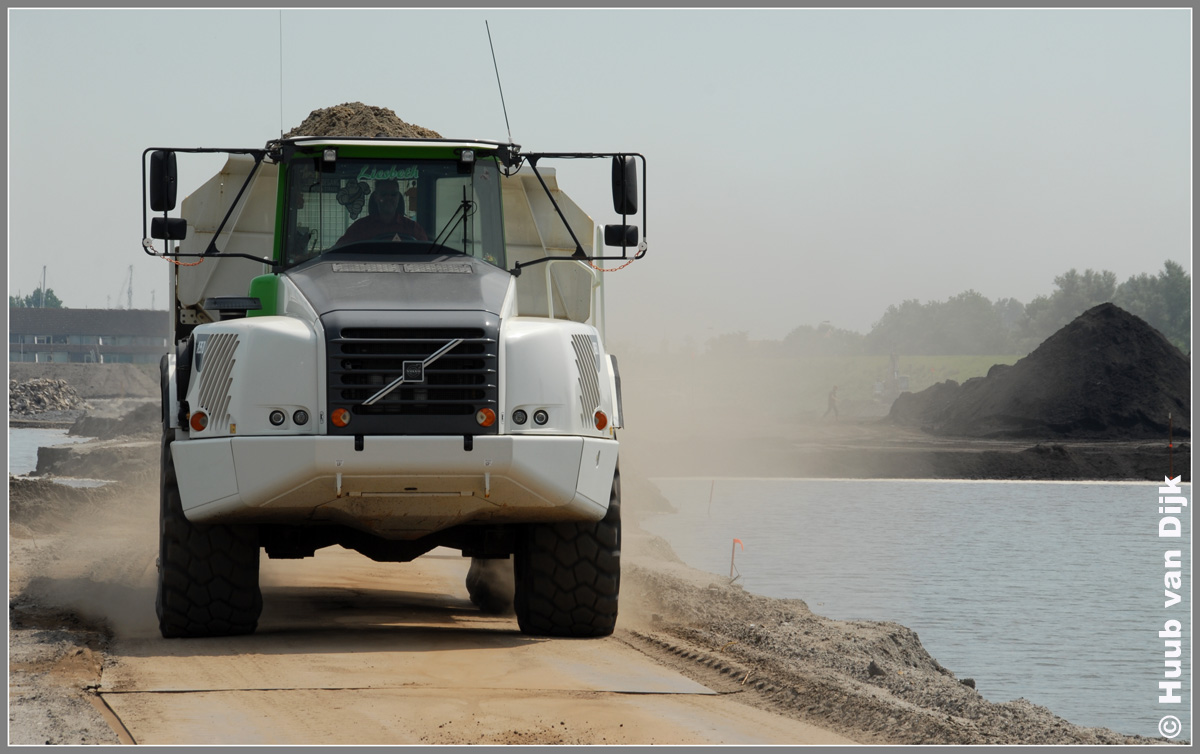

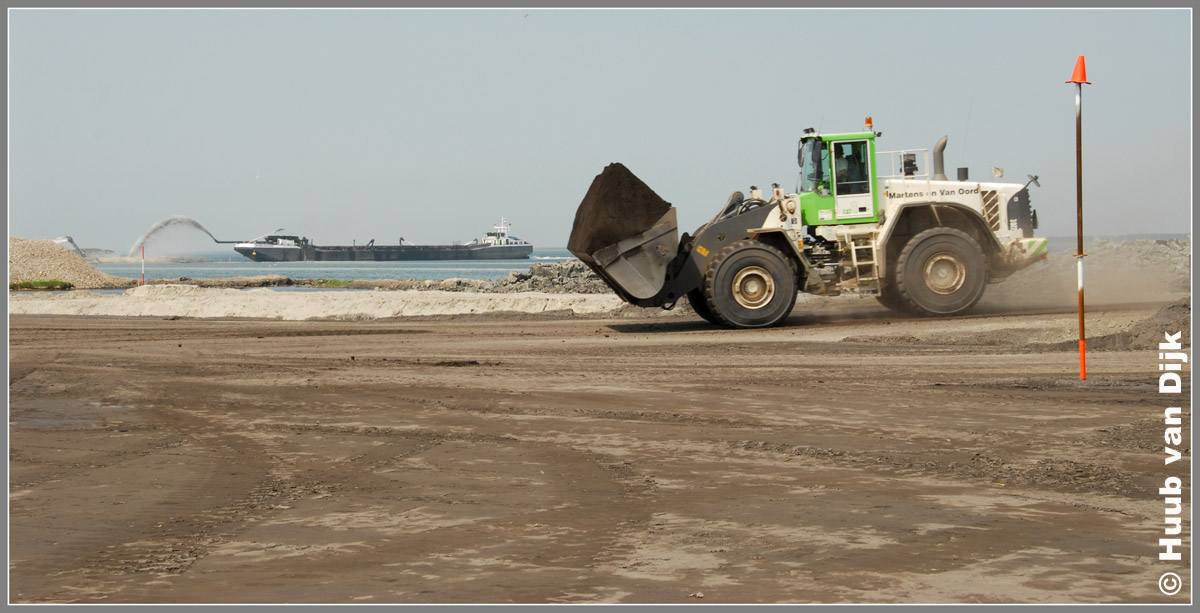

  Met een VOLVO L 220 word de gereinigde grond in het werk gebracht.

0021































juni 2008



0022

























juni 2008

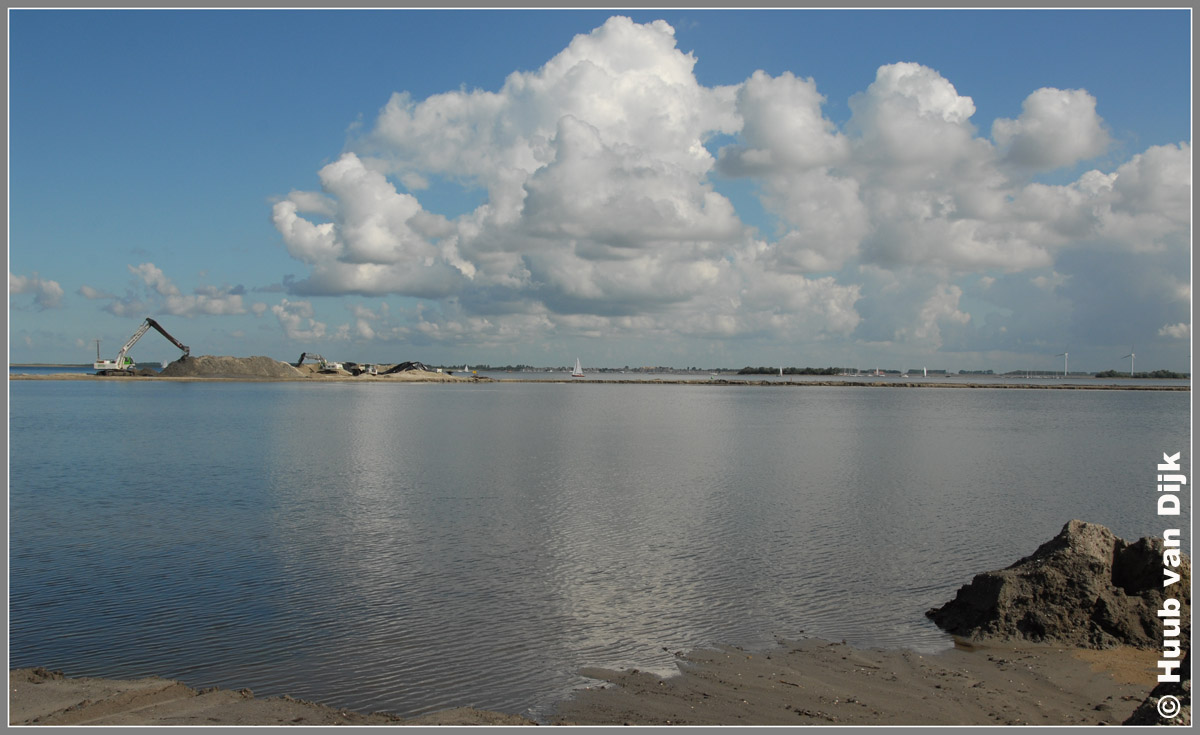

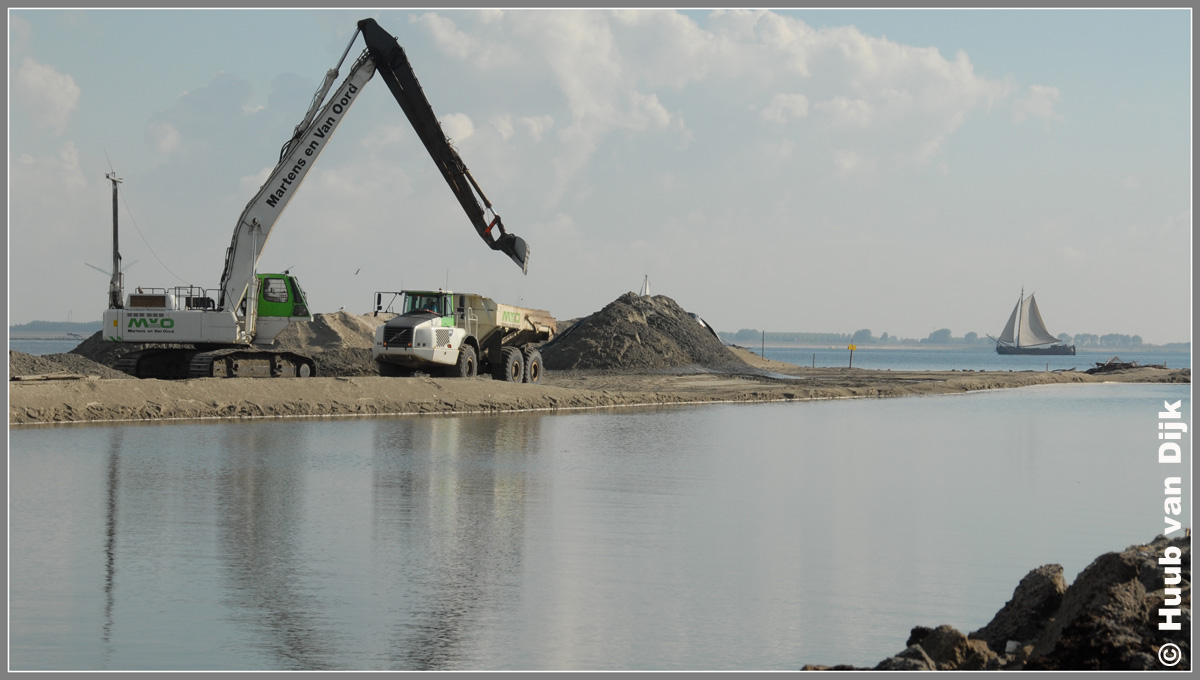

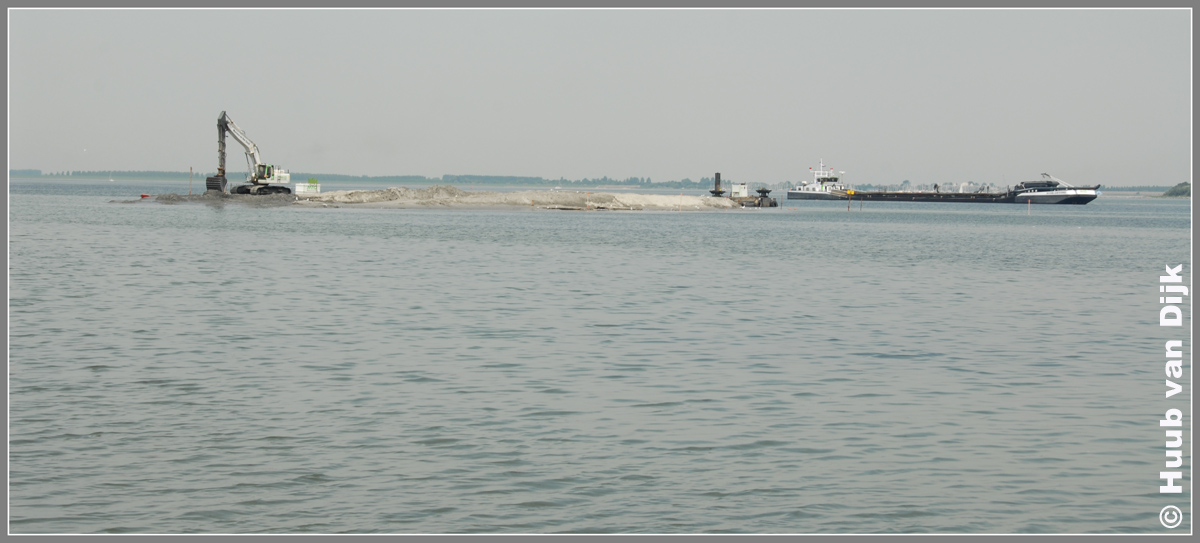

  Een eiland word opgespoten dit zal uiteindelijk  uitgroeien tot een deel van de havendam.

0023





























juni 2008

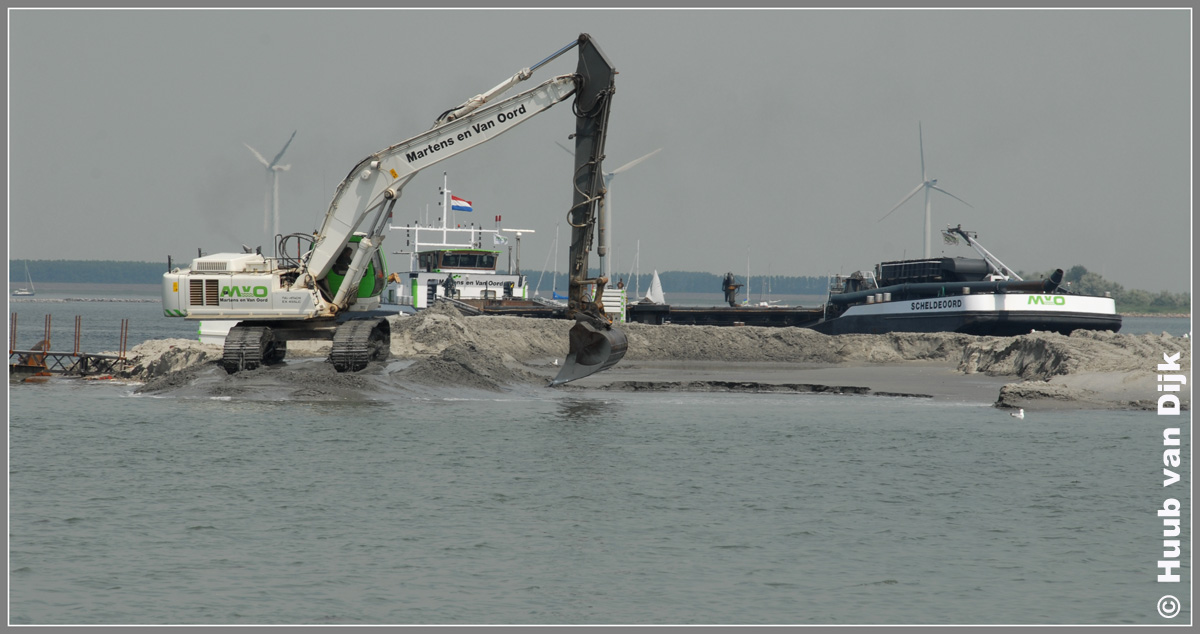

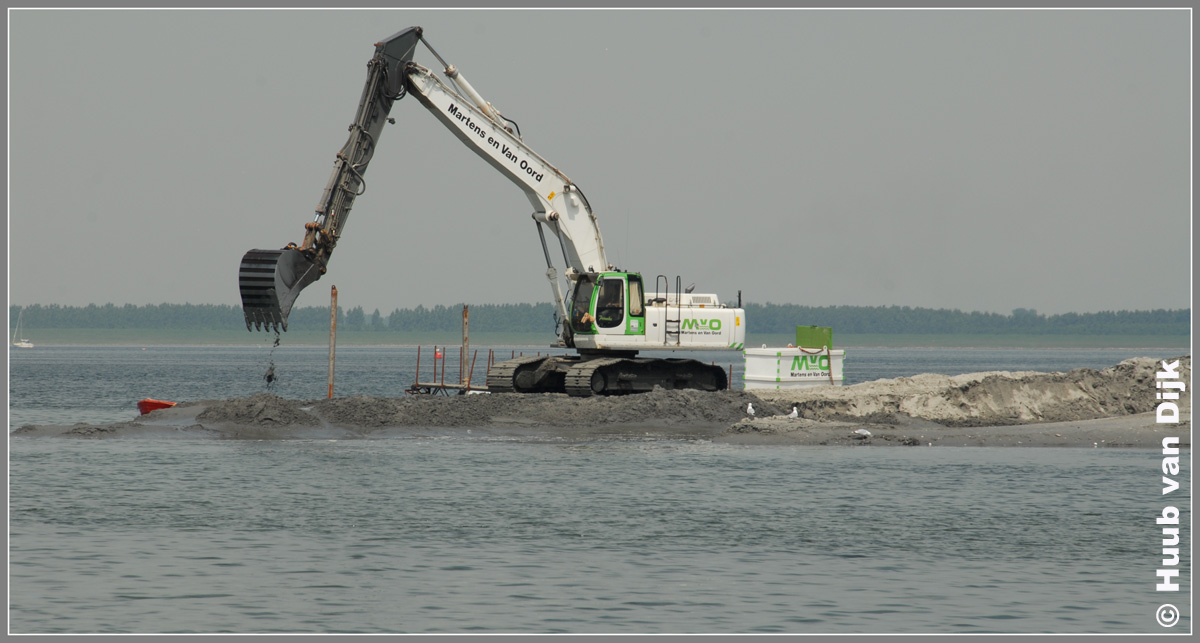

  FIAT - HITACHI EX 455 LC eenzaam op het eiland.

0024





























juni 2008

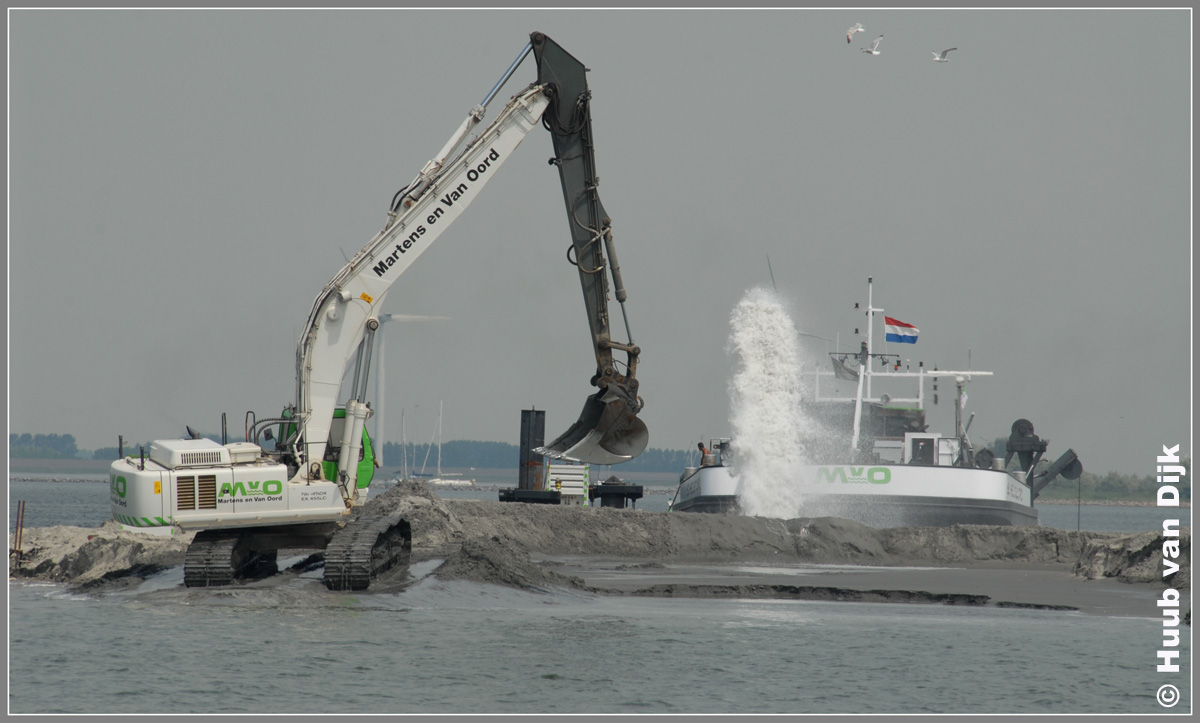

  Hopperzuiger "ScheldeOord" kiest positie.

0025































juni 2008



0026































juni 2008



0027































juni 2008



  Leggen van rijplaten.

0028































juni 2008



0029































juni 2008



0030





























juni 2008



0031





























juni 2008

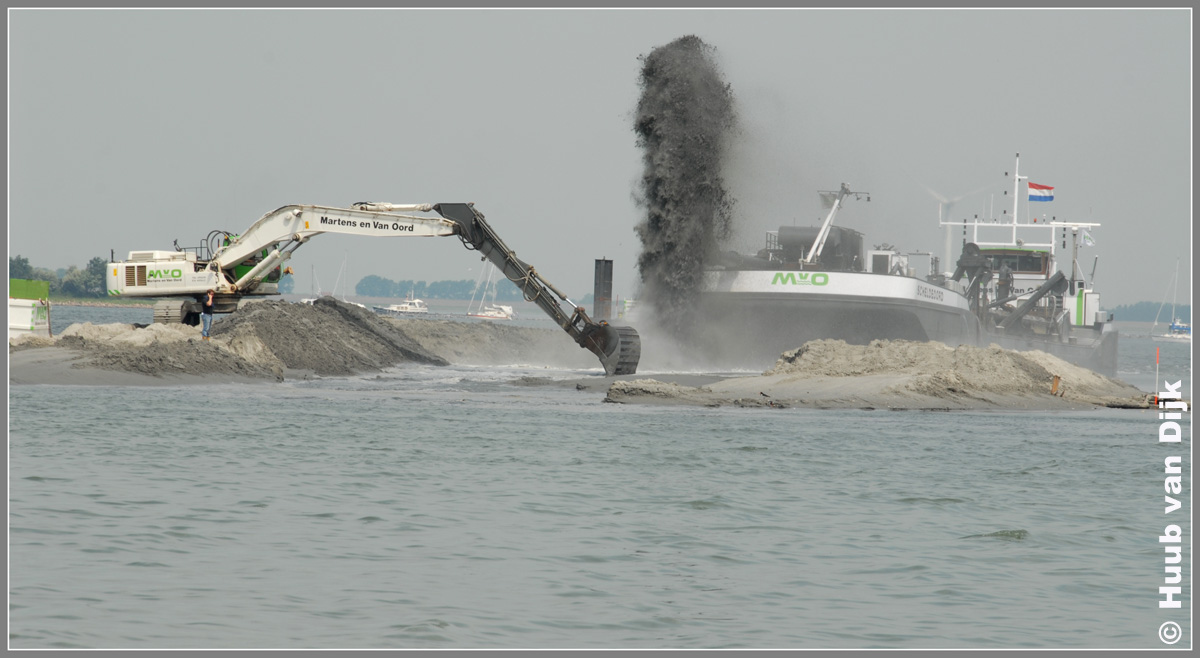

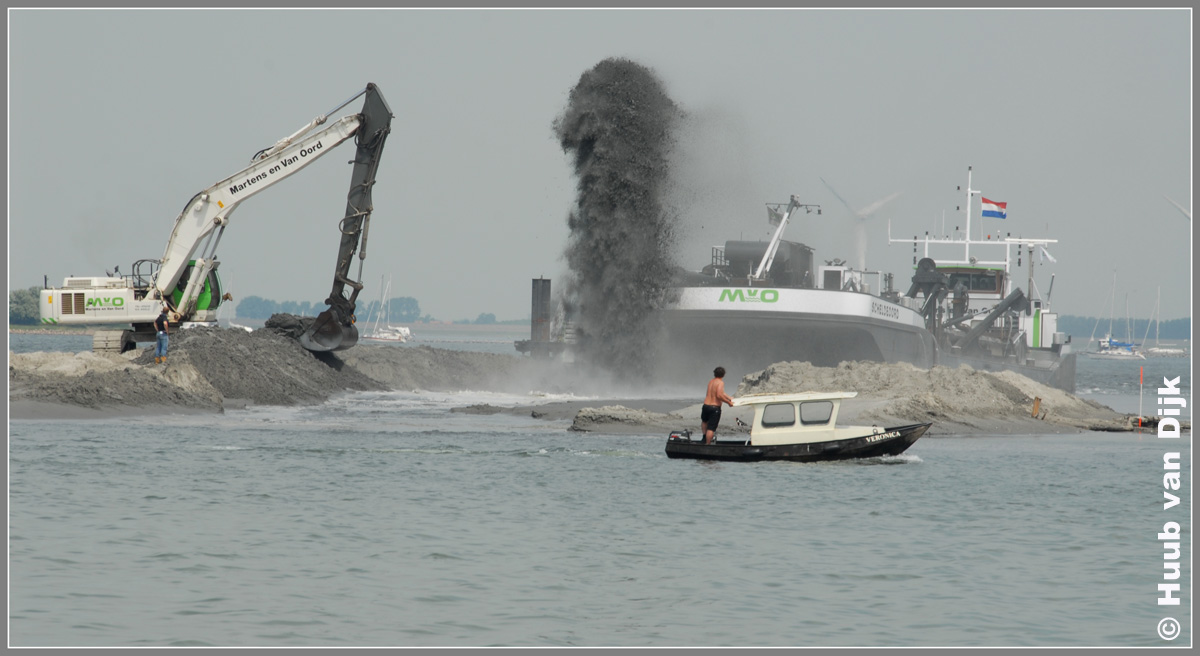

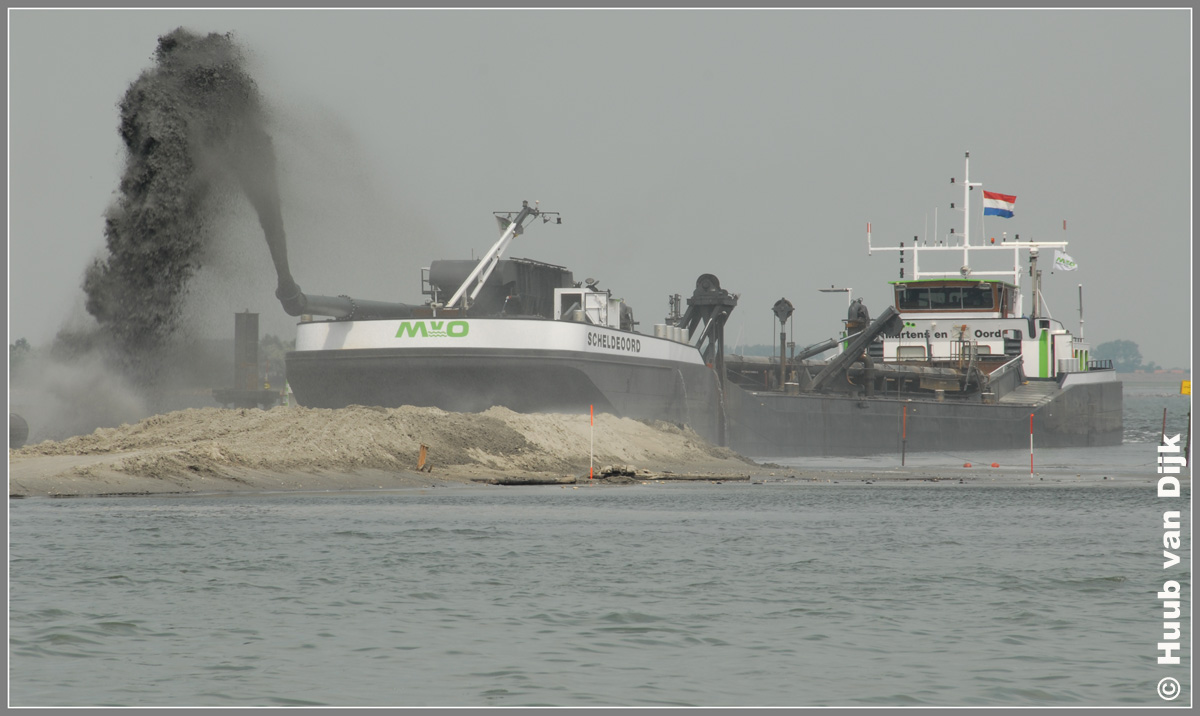

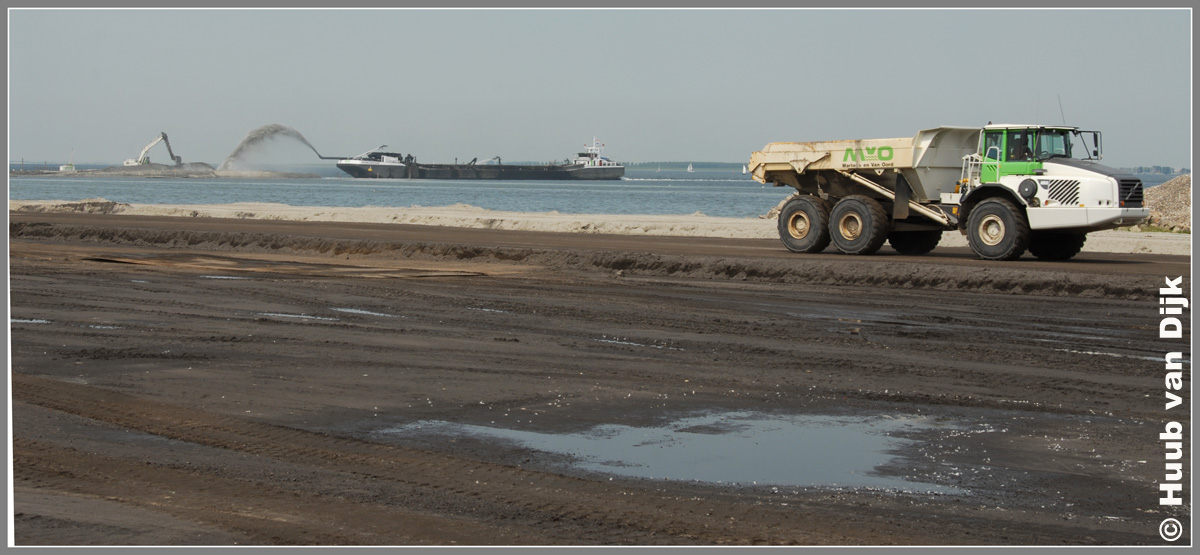

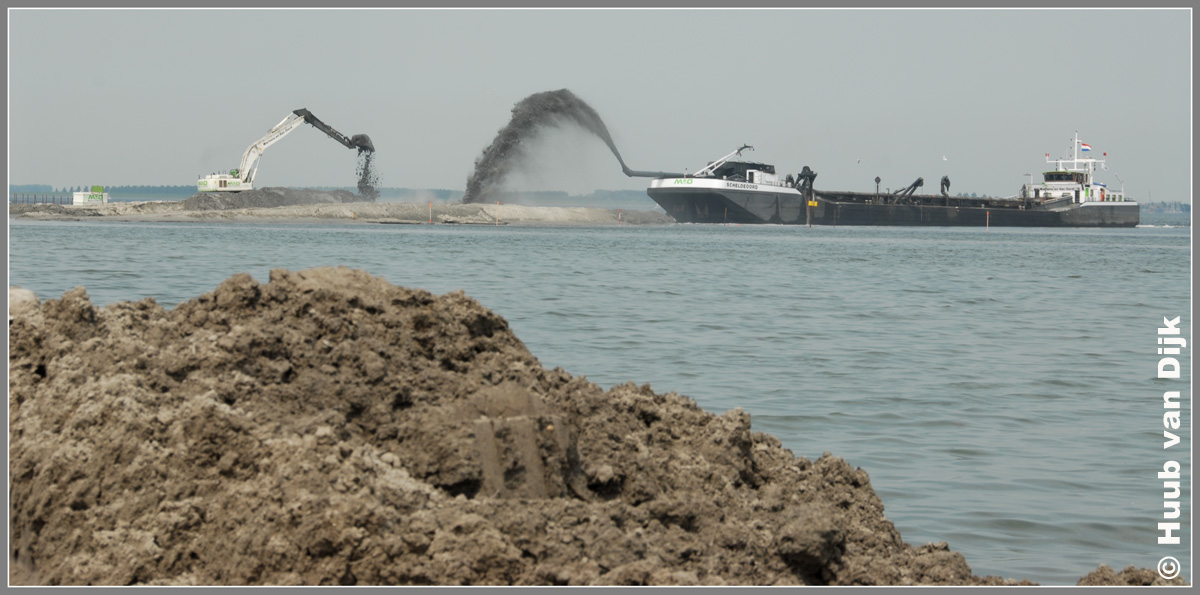

  De "ScheldeOord" lost zijn lading van 1500 M3 zand gewonnen op een zandwinlocatie ten noorden van het werk.

0032































juni 2008



0033































juni 2008



0034



























juni 2008



0035

























juni 2008



0036































juni 2008

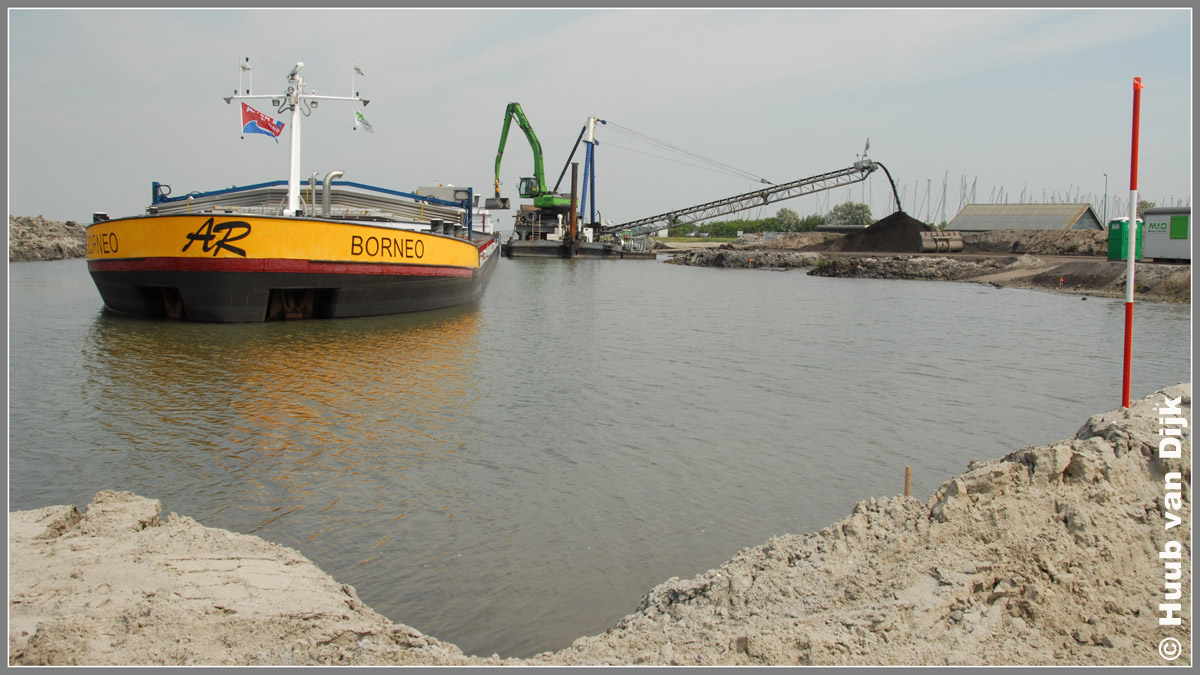

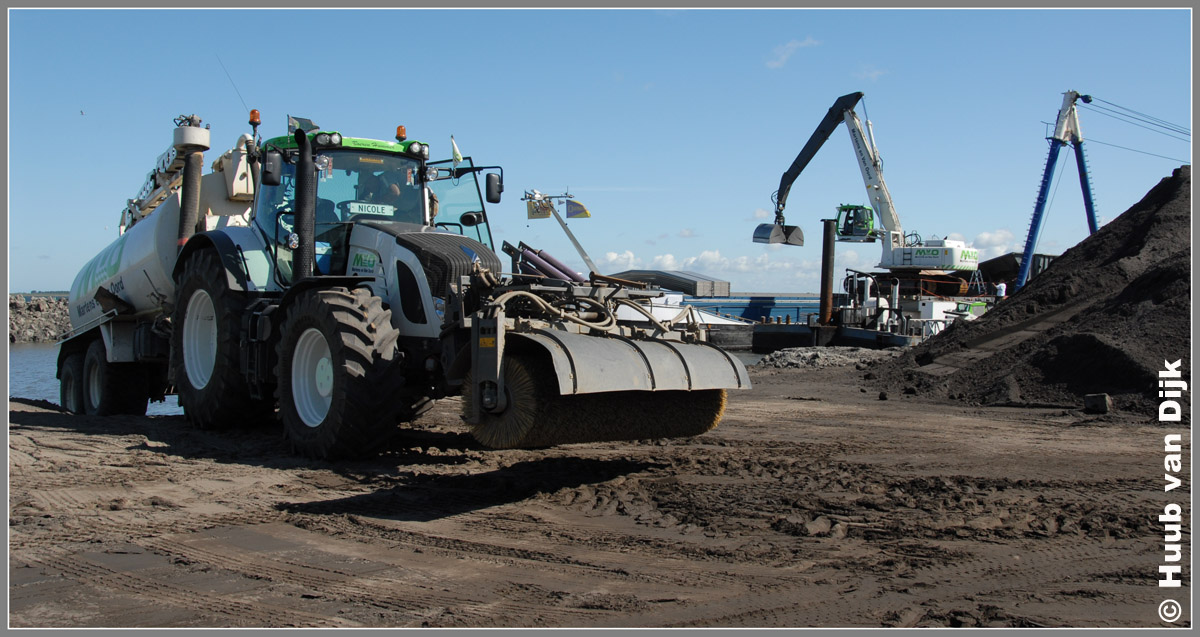

  Aanvoer van gereinigd zand per schip.

0037





























juni 2008



0038































juni 2008



0039































juni 2008



0040



























juni 2008



0041



























juni 2008



0042































juni 2008




0043































juni 2008

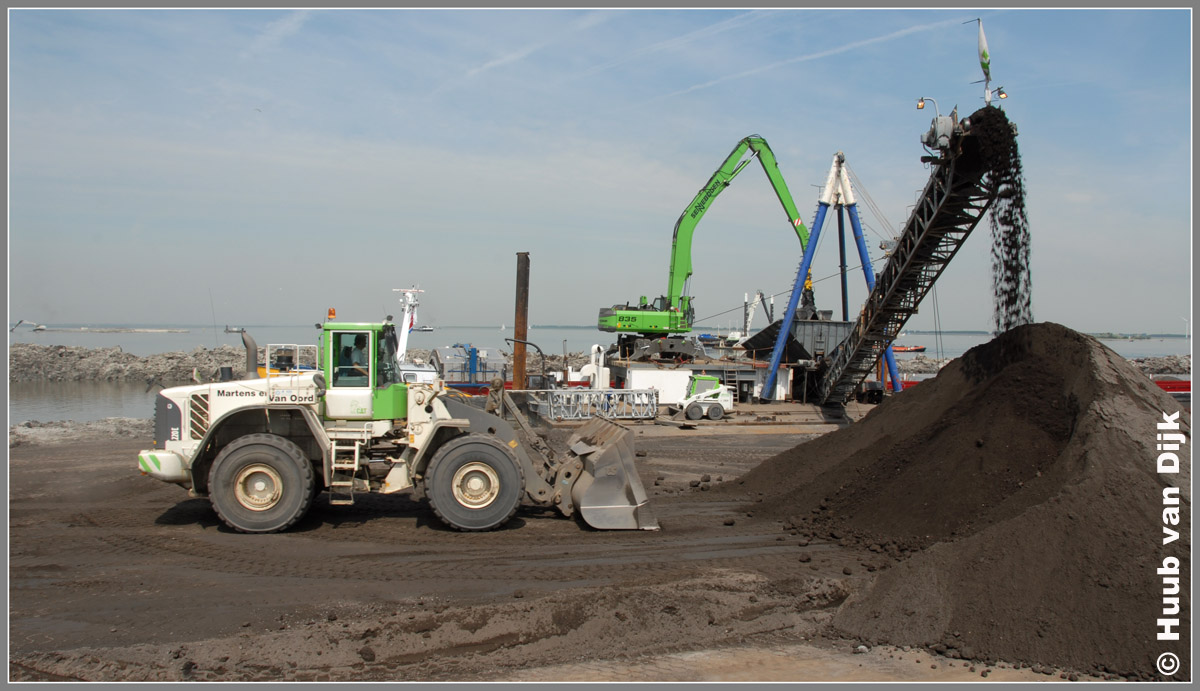

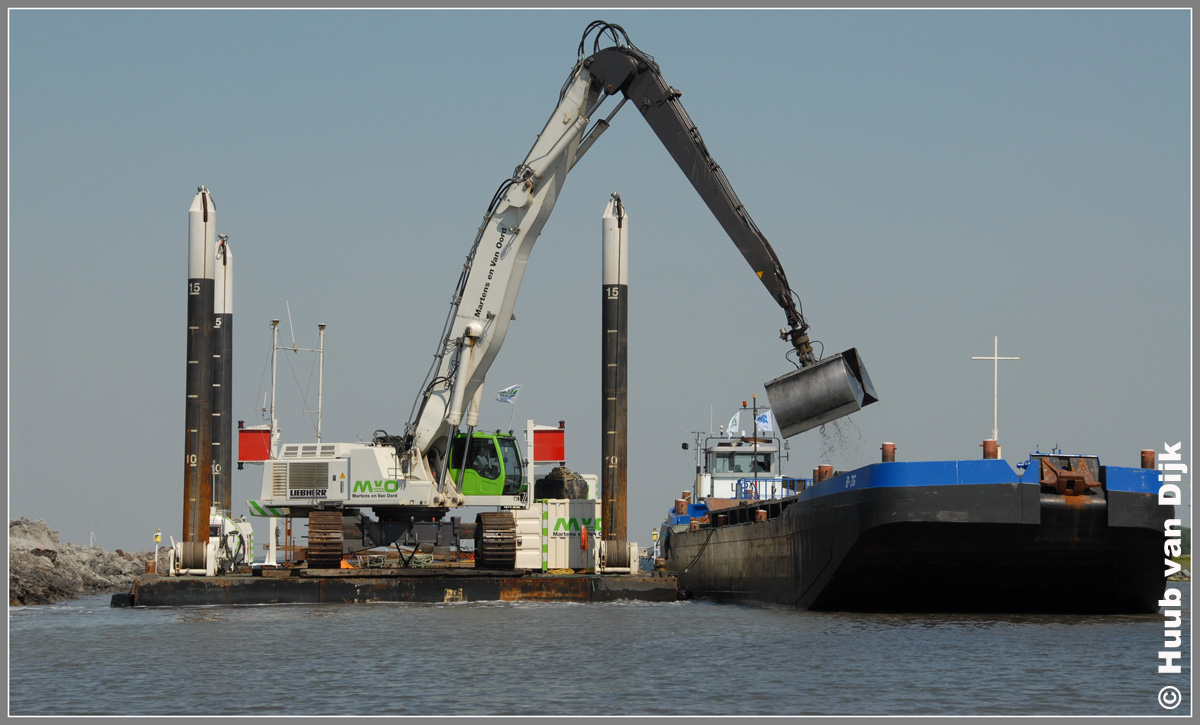

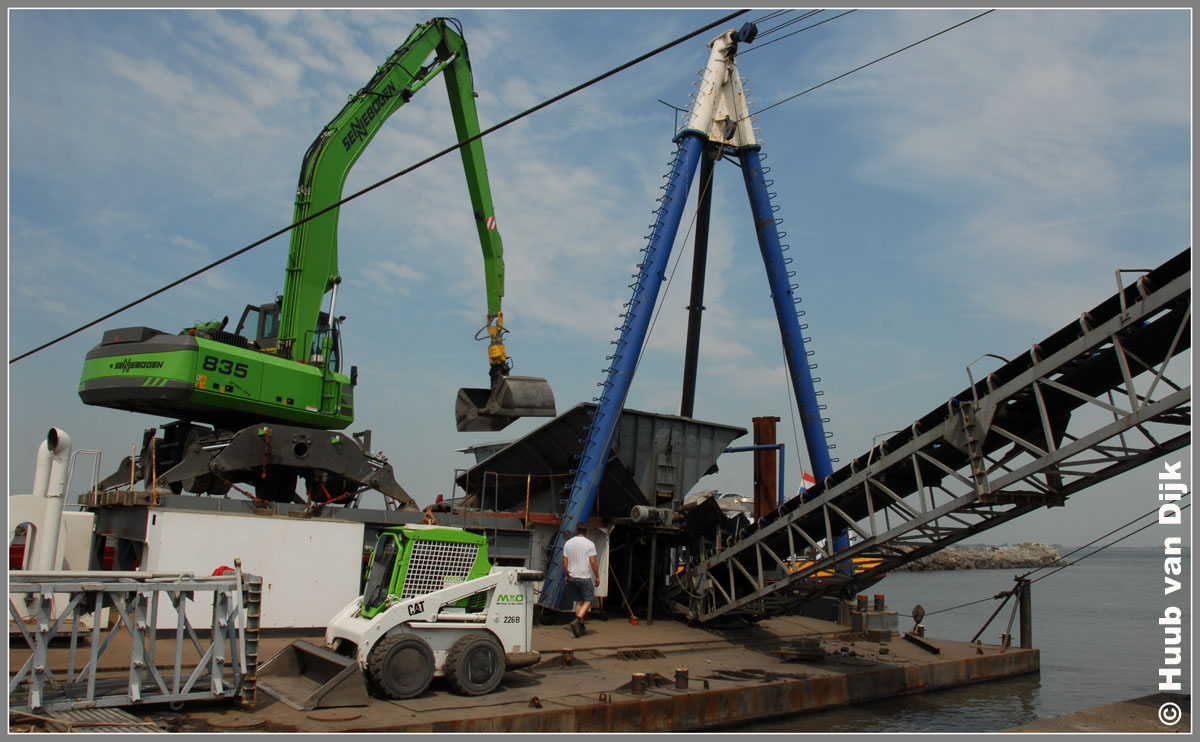

  Lossen met een ingehuurde SENNEBOGEN 835.



0045































juni 2008

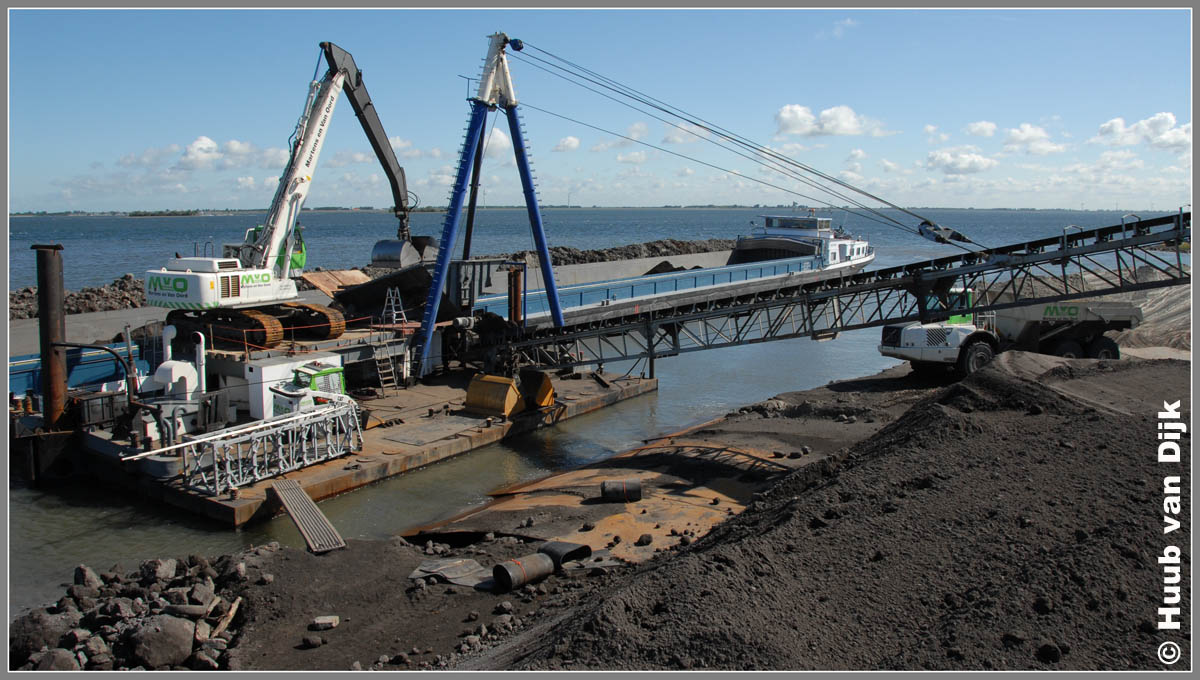

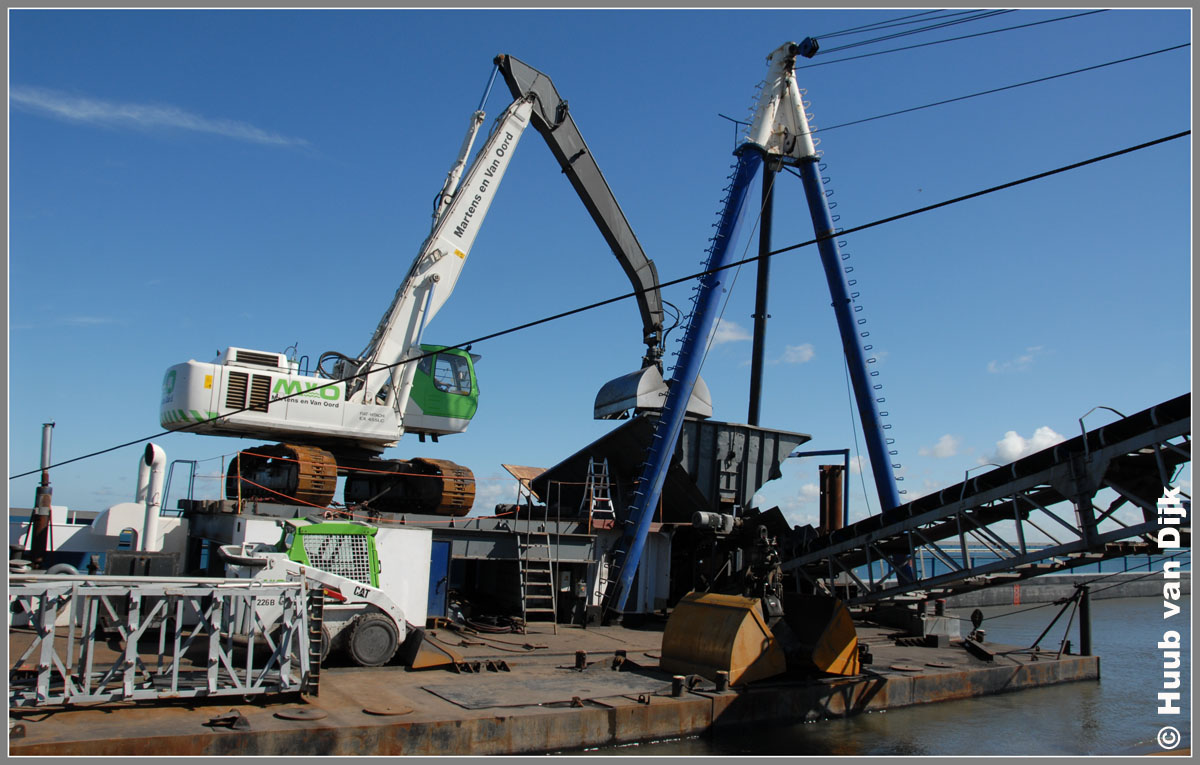

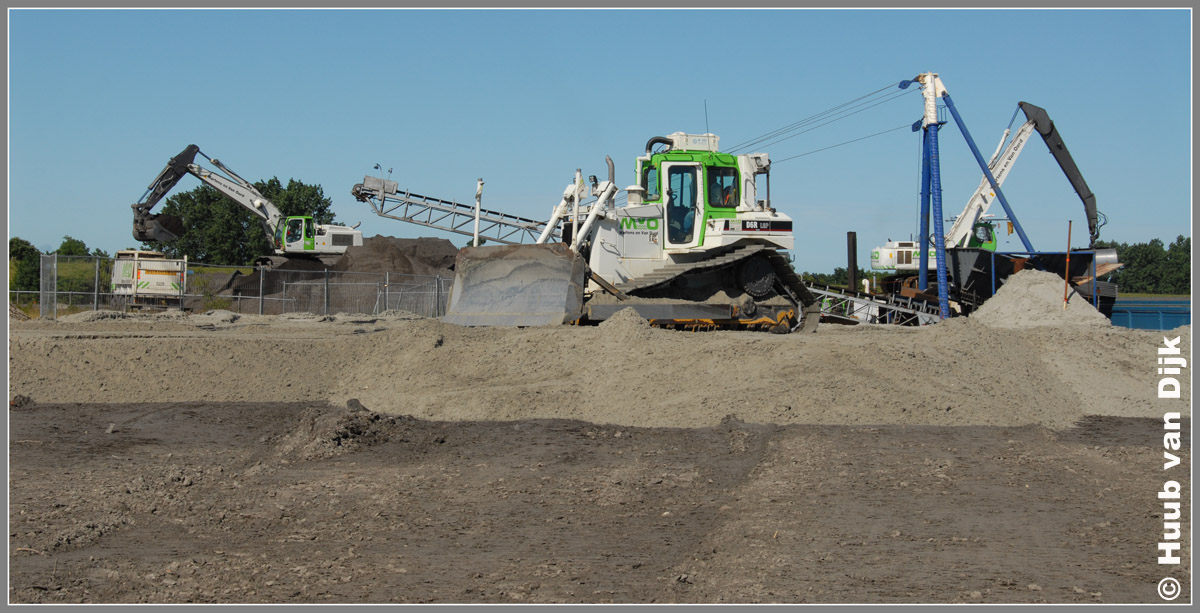

  De SENNEBOGEN is vervangen door een FIAT - HITACHI EX 455 LC overslag machine.

0046































juni 2008




0047





























juni 2008




0048































juni 2008




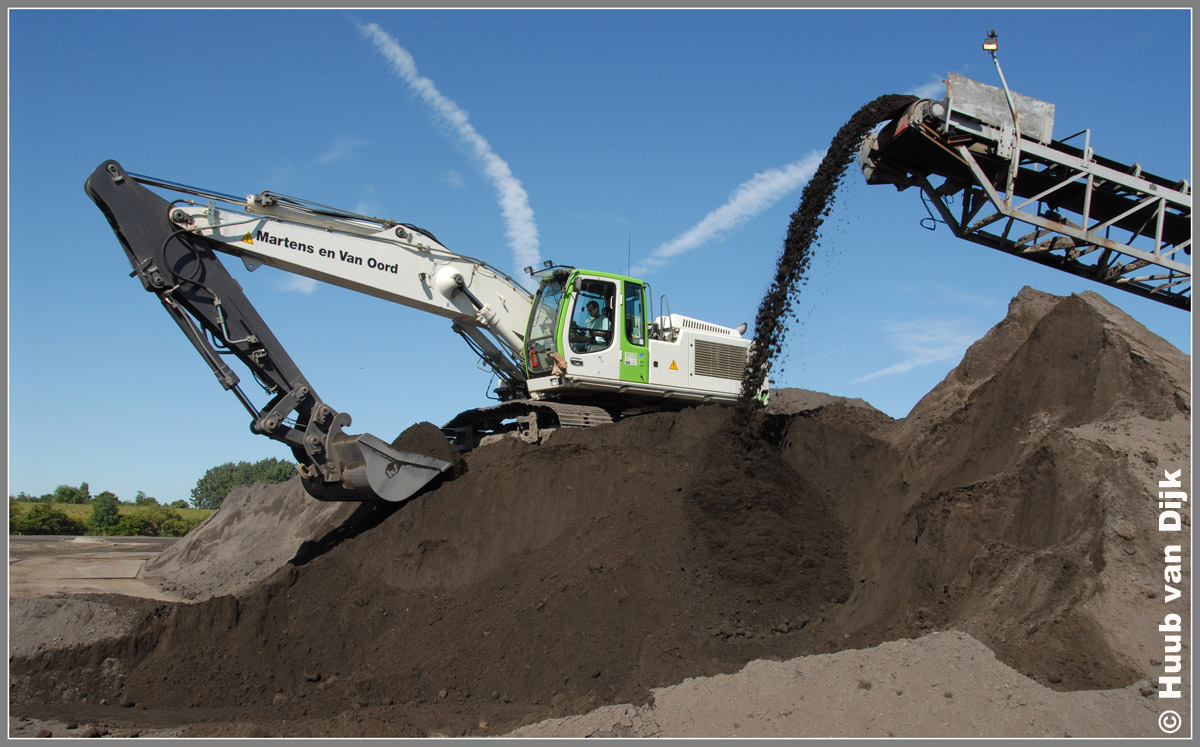

  LIEBHERR  944 .

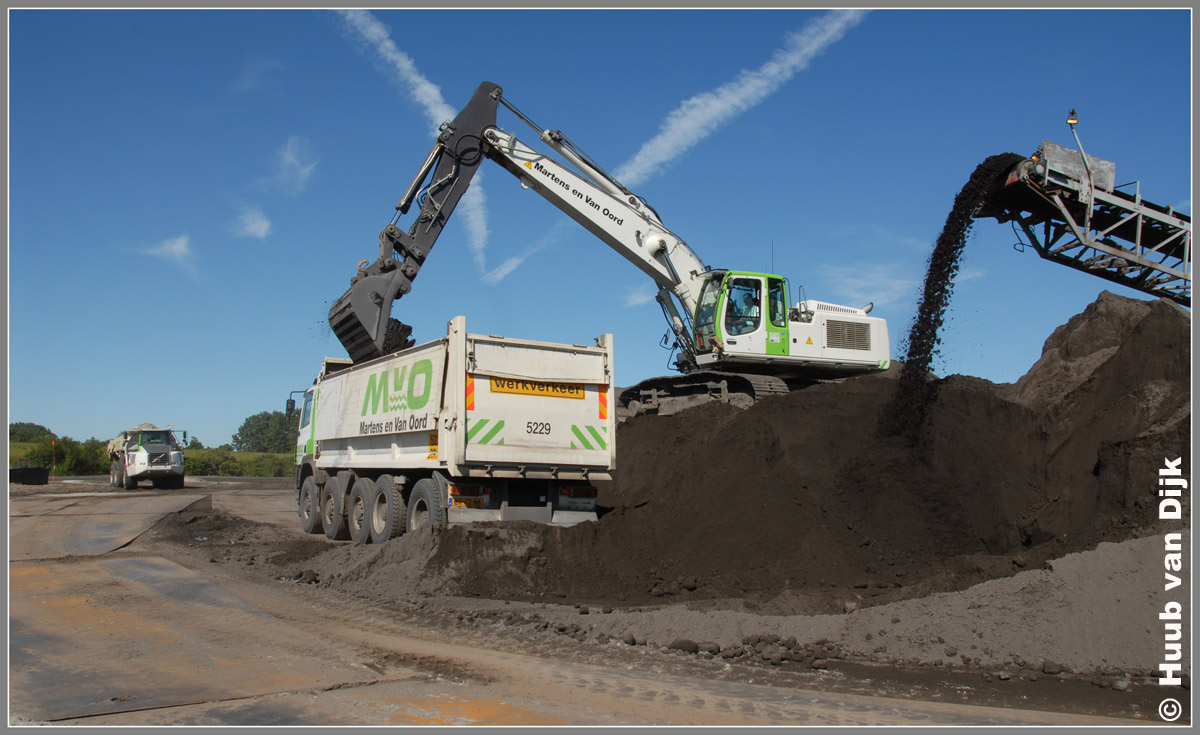

0049































juni 2008




0050





























juni 2008




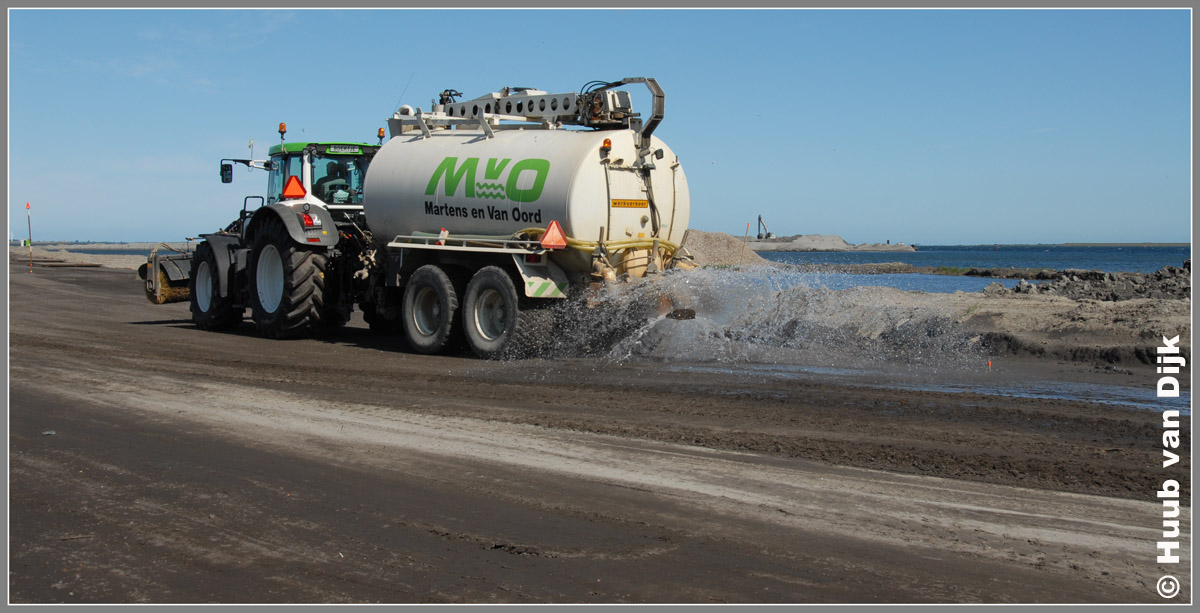

0051



























juni 2008




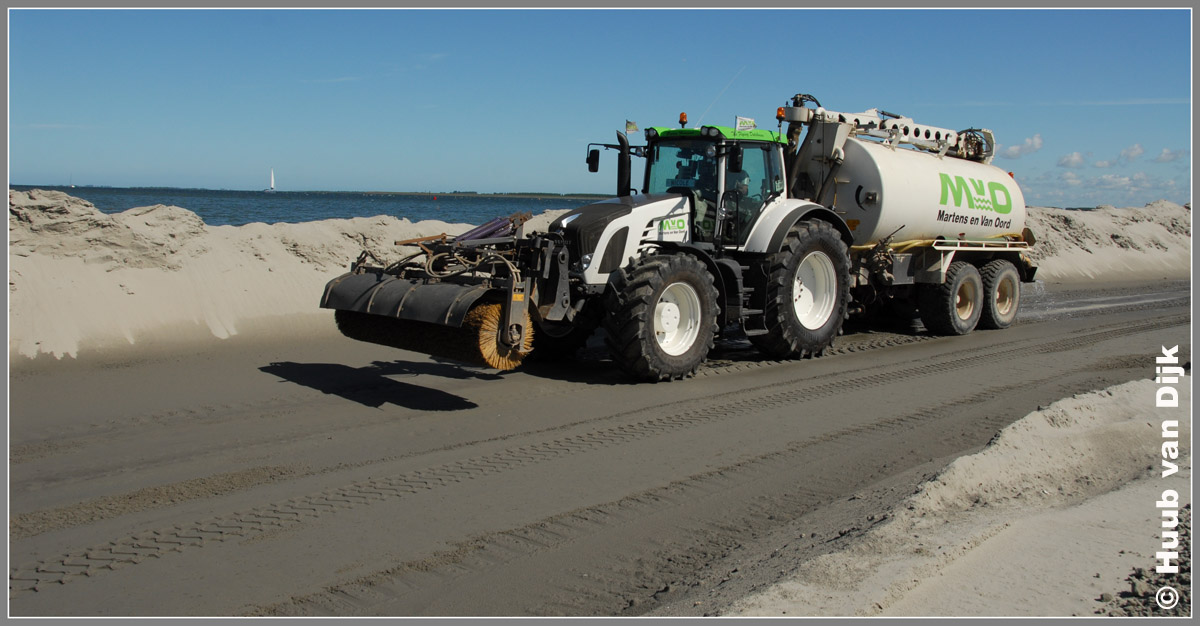

0052





























juni 2008




0053































juni 2008

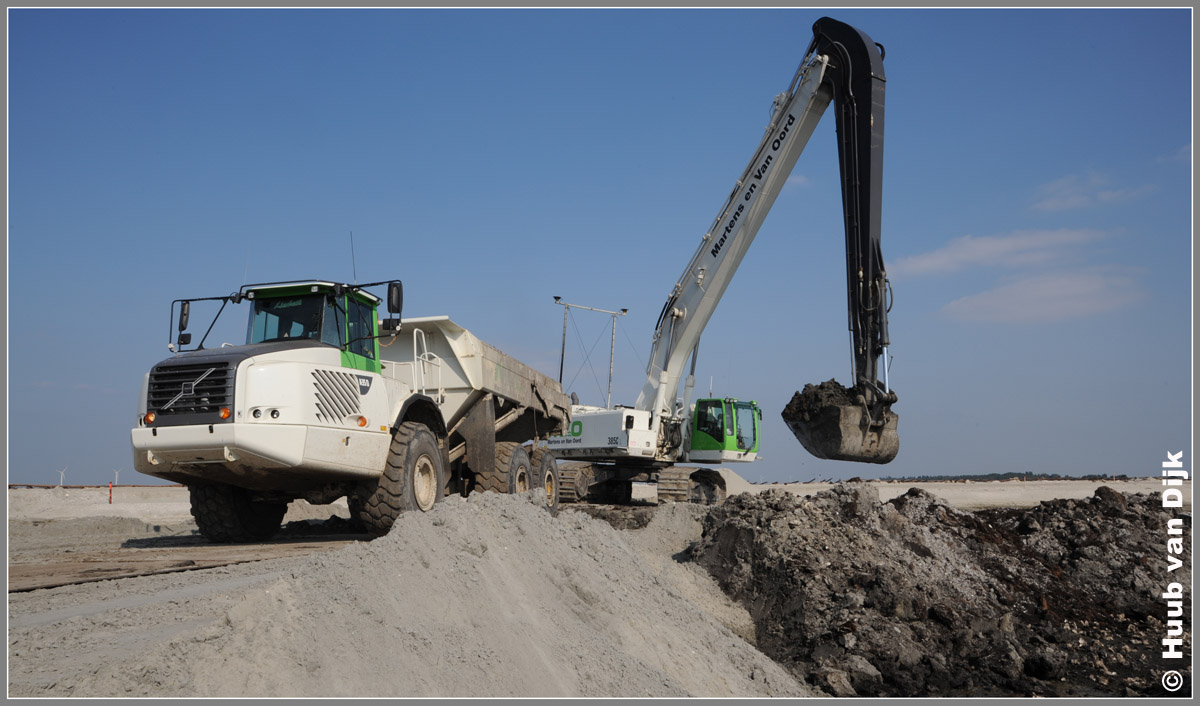

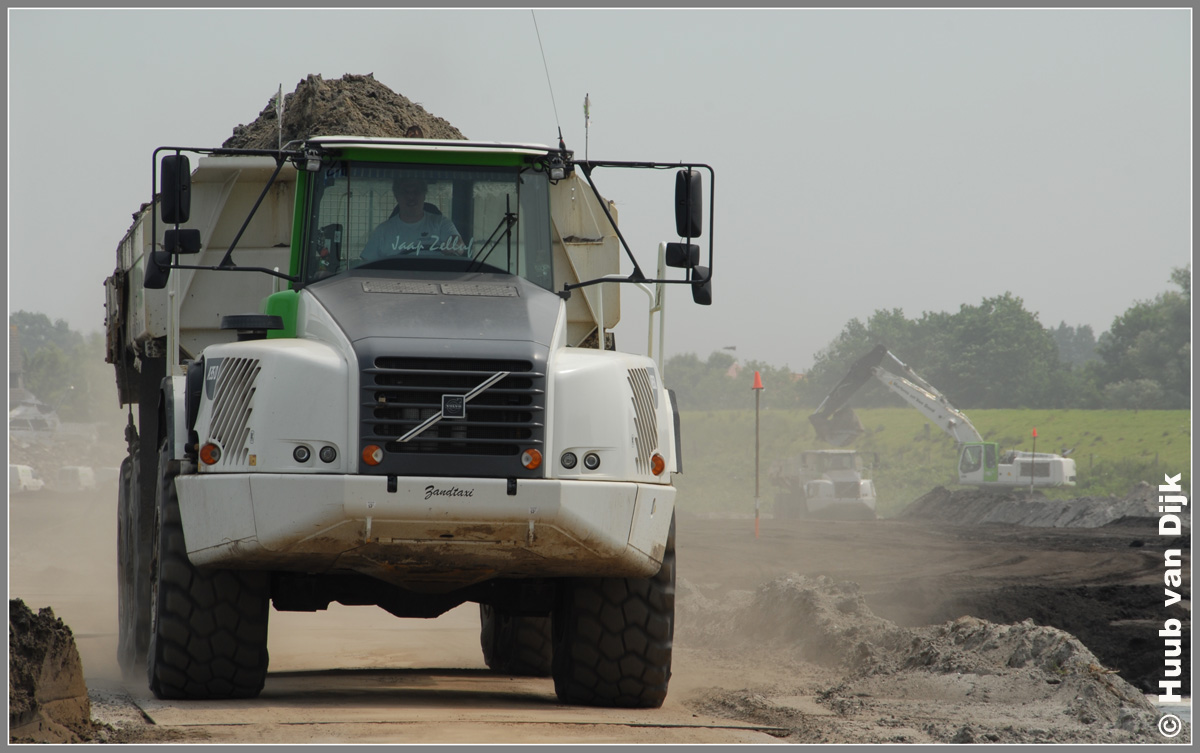

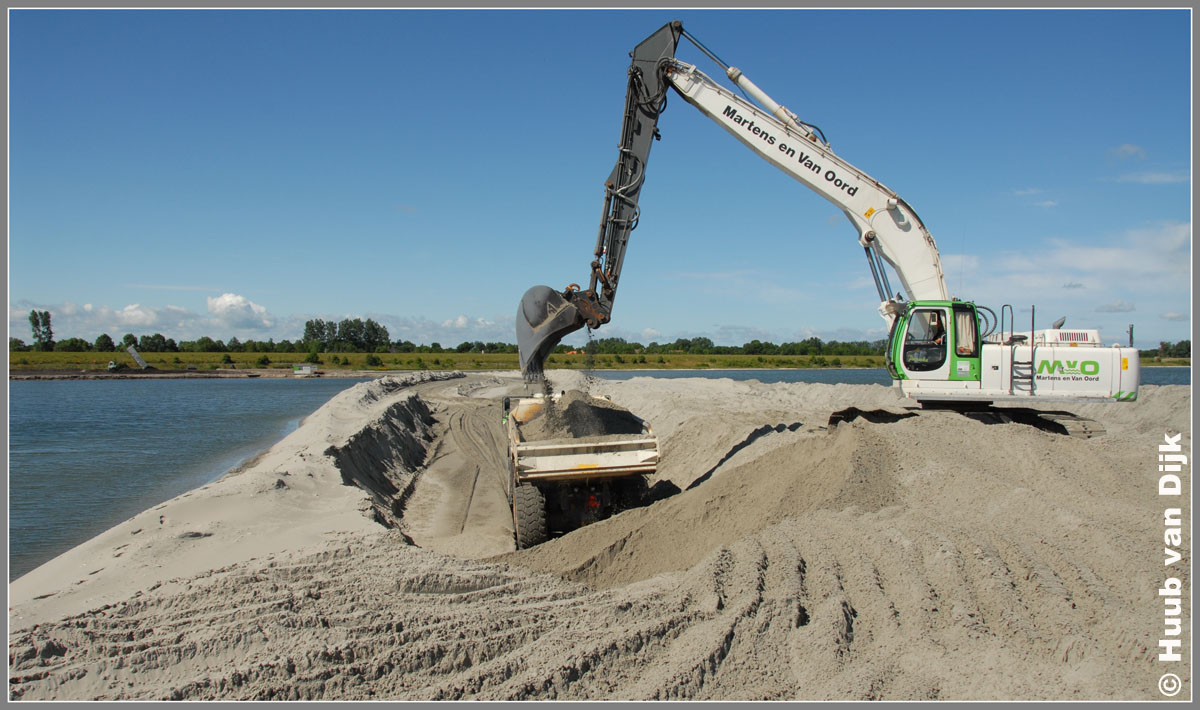

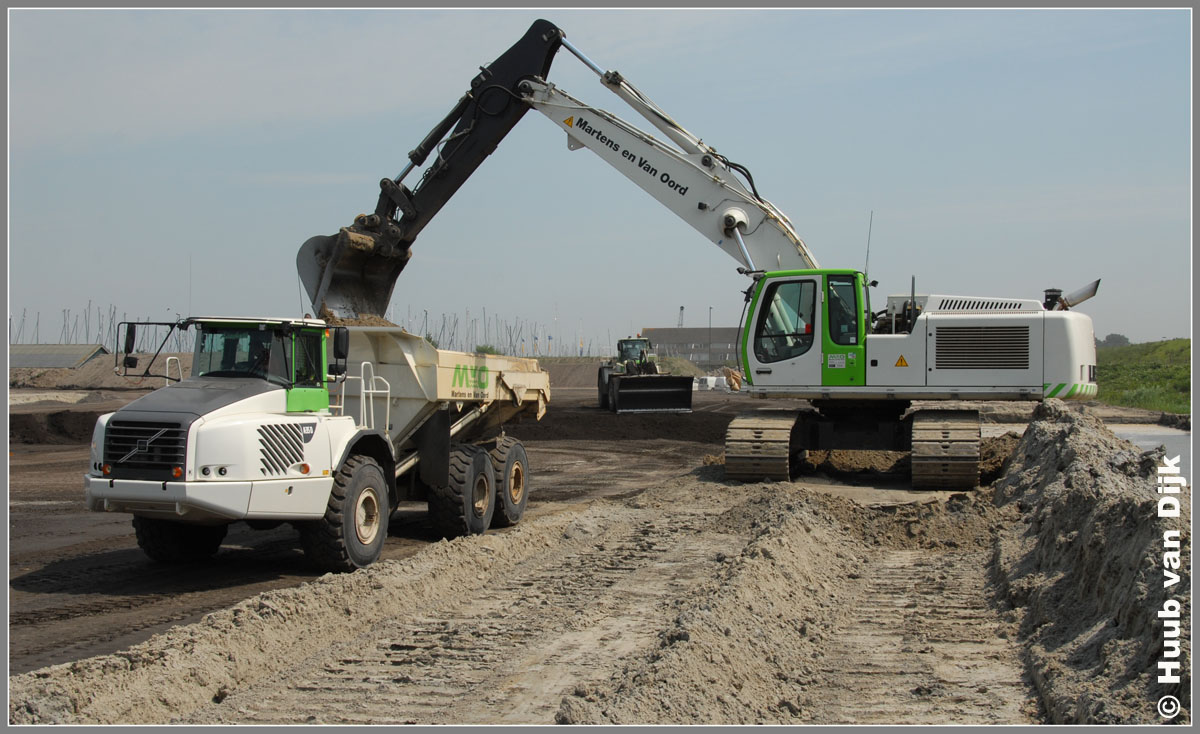

  FIAT - HITACHI EX 455 LC laad een VOLVO A 30.

0054





























juni 2008




0055































juni 2008




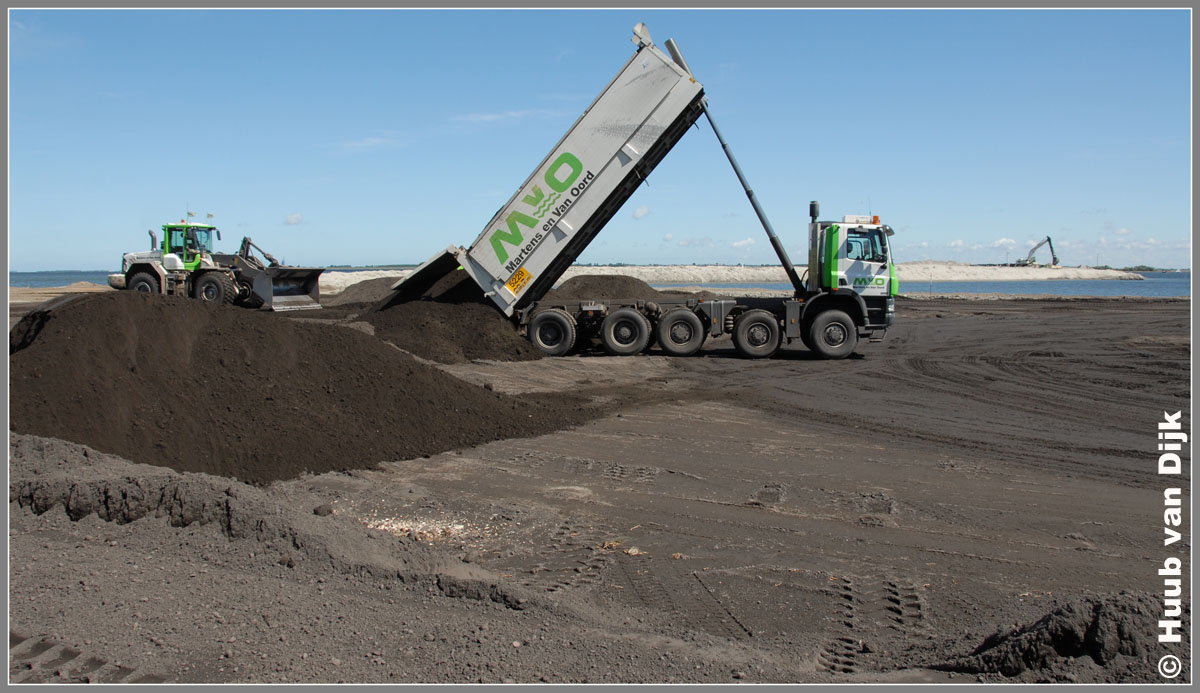

0056





























juni 2008






0057

































augustus 2008

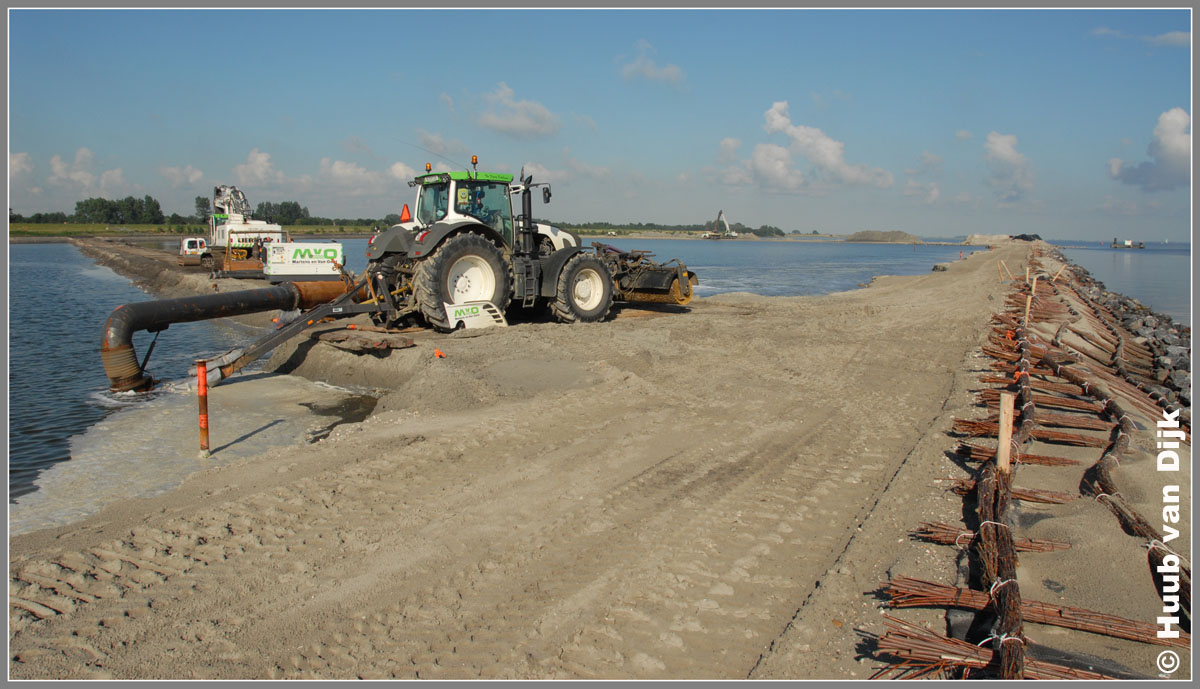

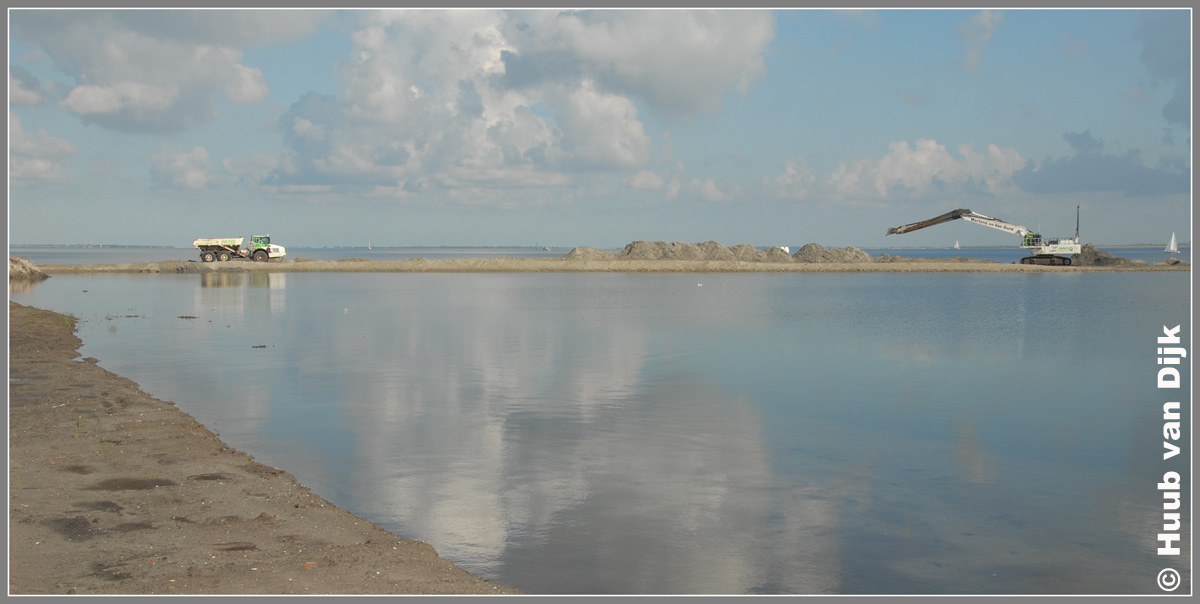

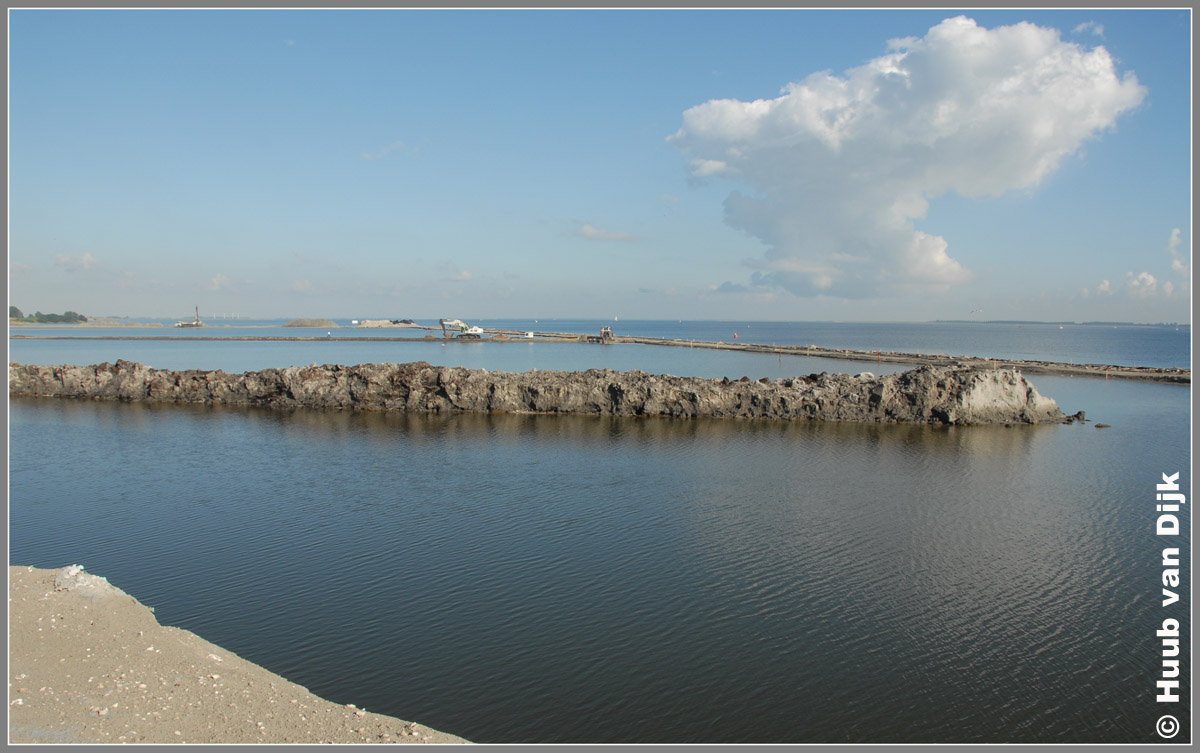

  De haven krijgt vorm, in het midden is een compartimenteringsdam aangelegd waardoor de haven in twee fases kan worden uitgegraven.

0058





























augustus 2008



  Het leegpompen van het eerste compartiment is gestart.

0059





























augustus 2008



0060





























augustus 2008

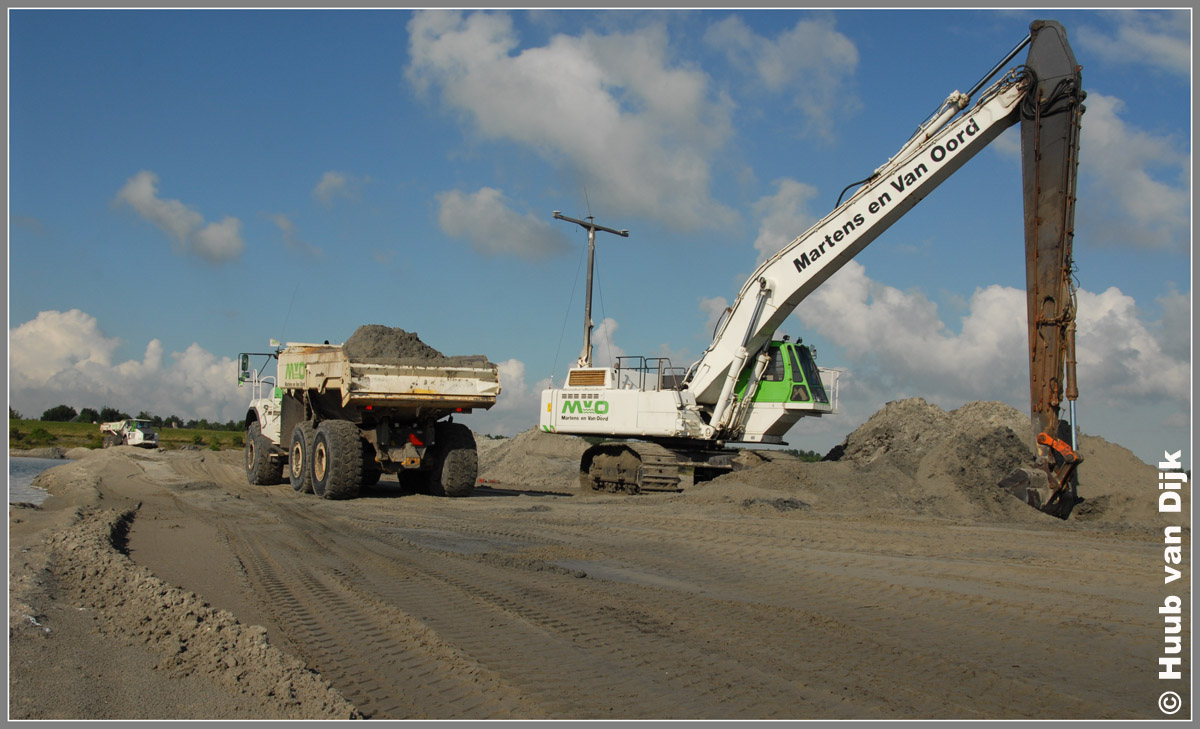

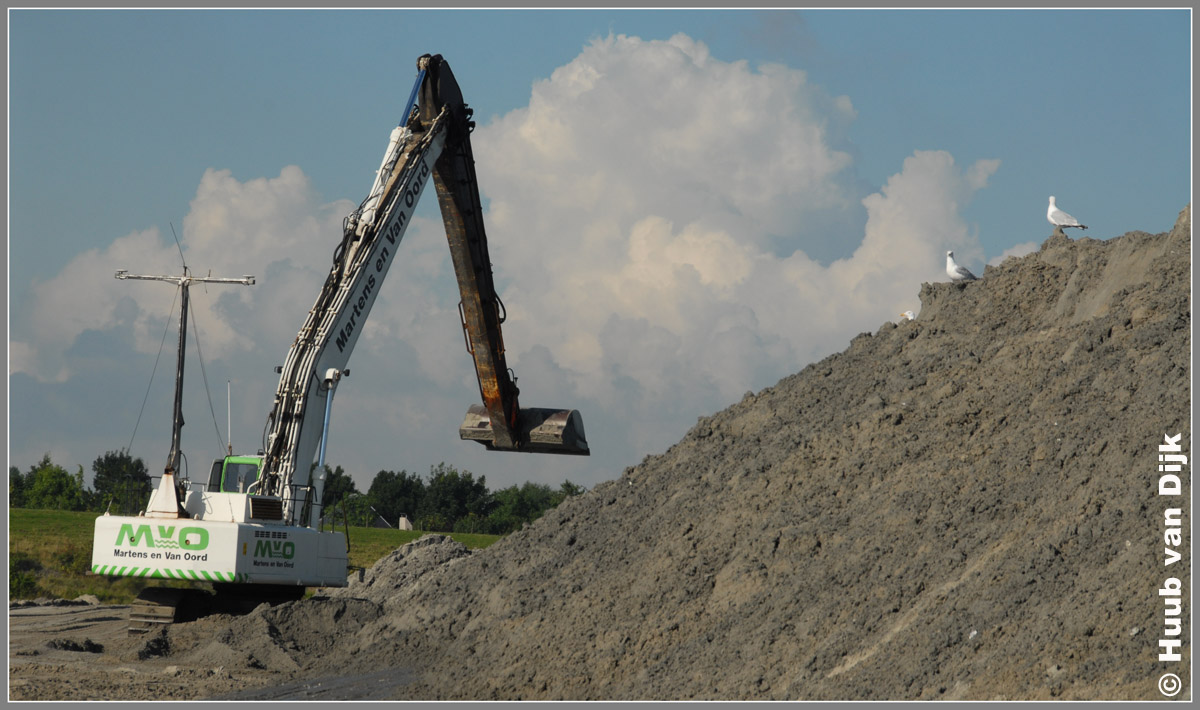

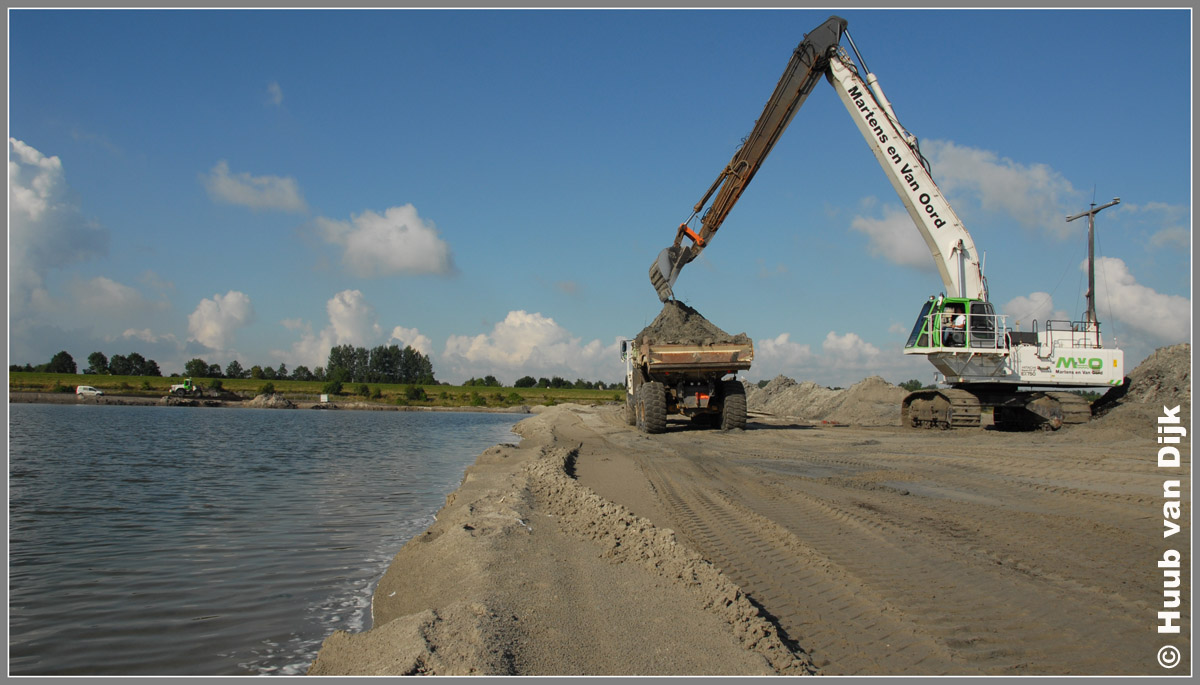

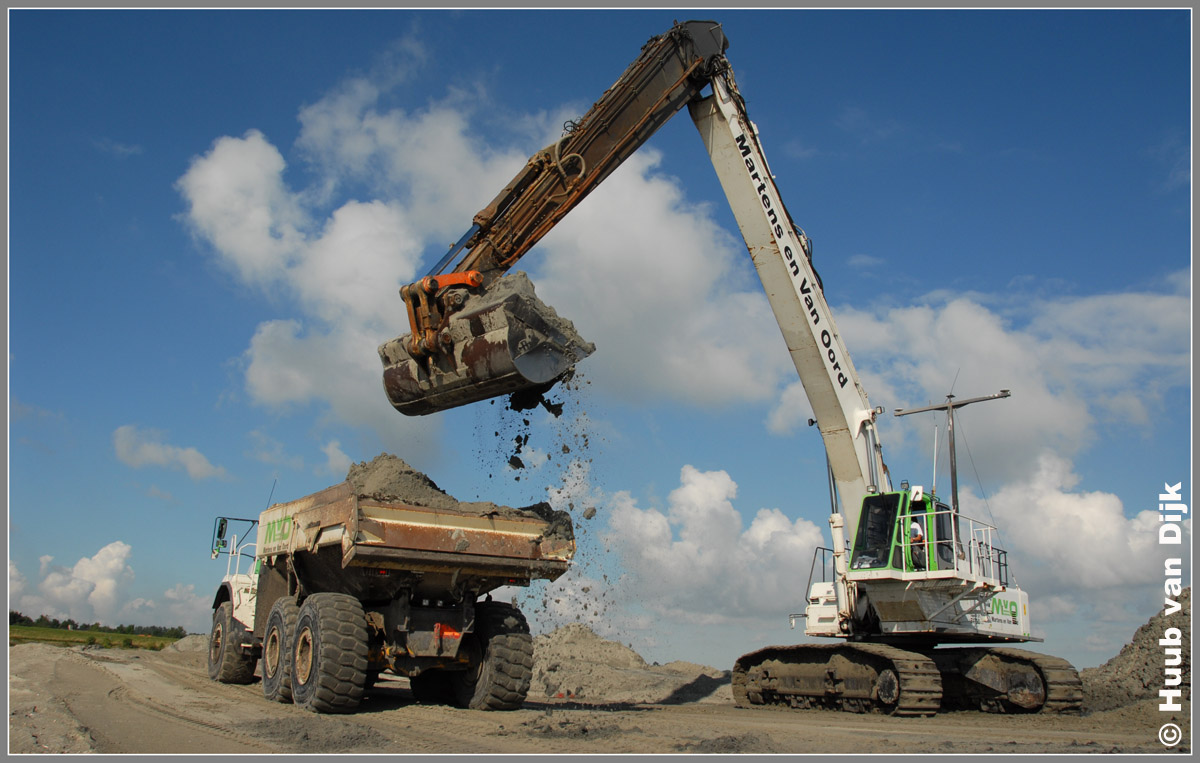

  HITACHI EX 750.

0061































augustus 2008



0062































augustus 2008



0063































augustus 2008



0064





























augustus 2008



0065



























augustus 2008



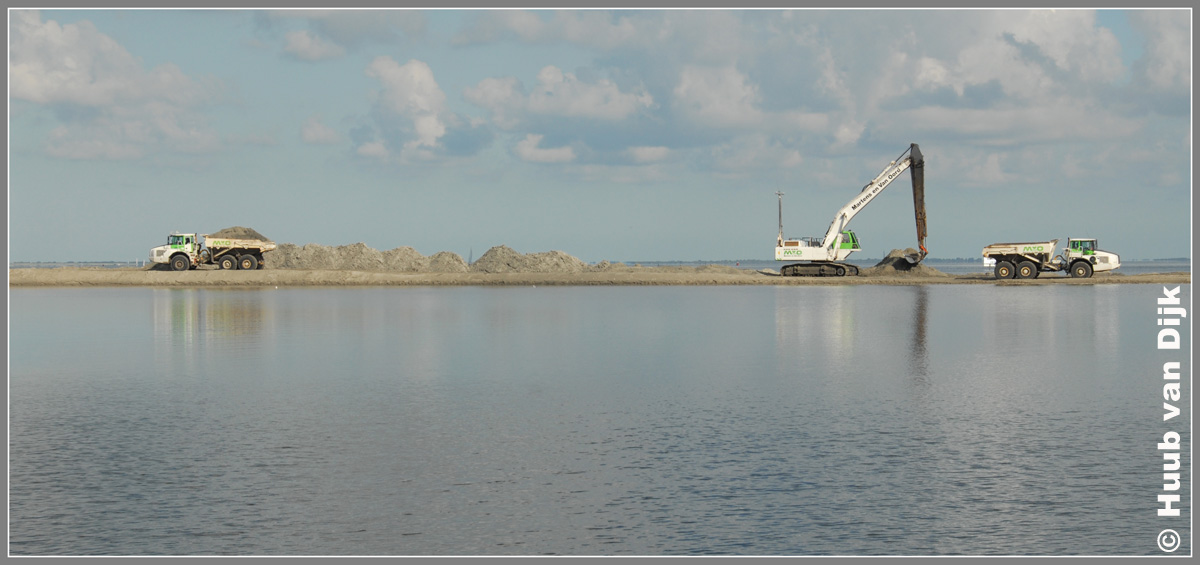

0066

























augustus 2008



0067































augustus 2008

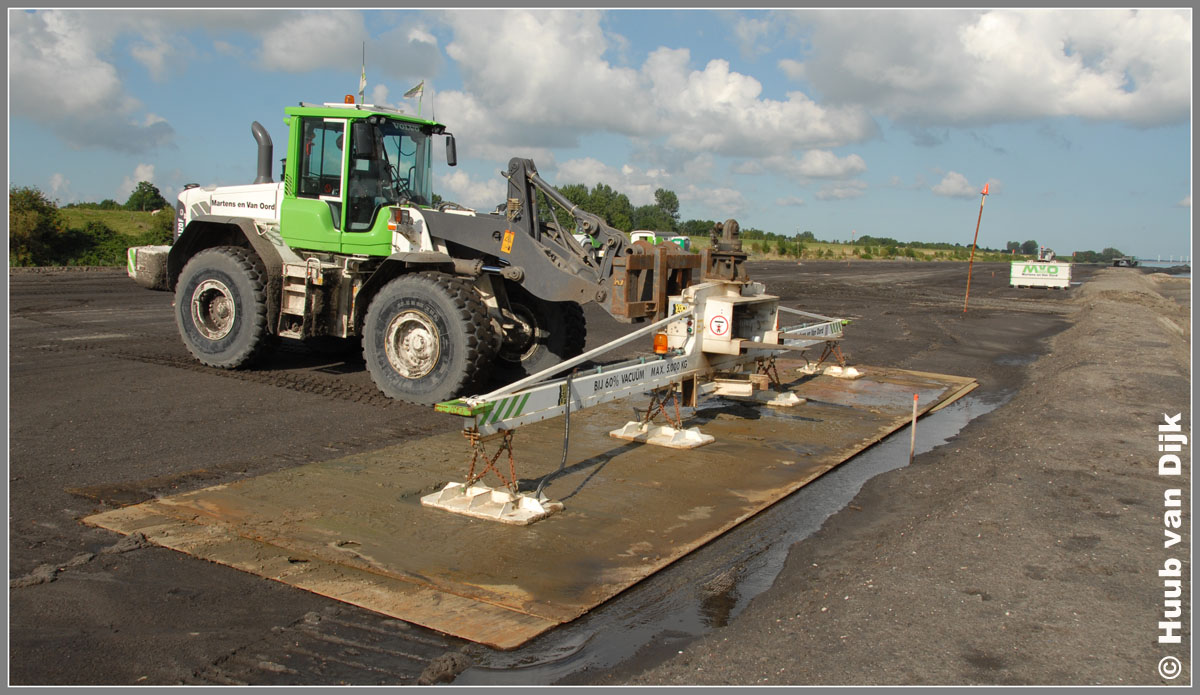

  Leggen van rijplaten.

0068





























augustus 2008

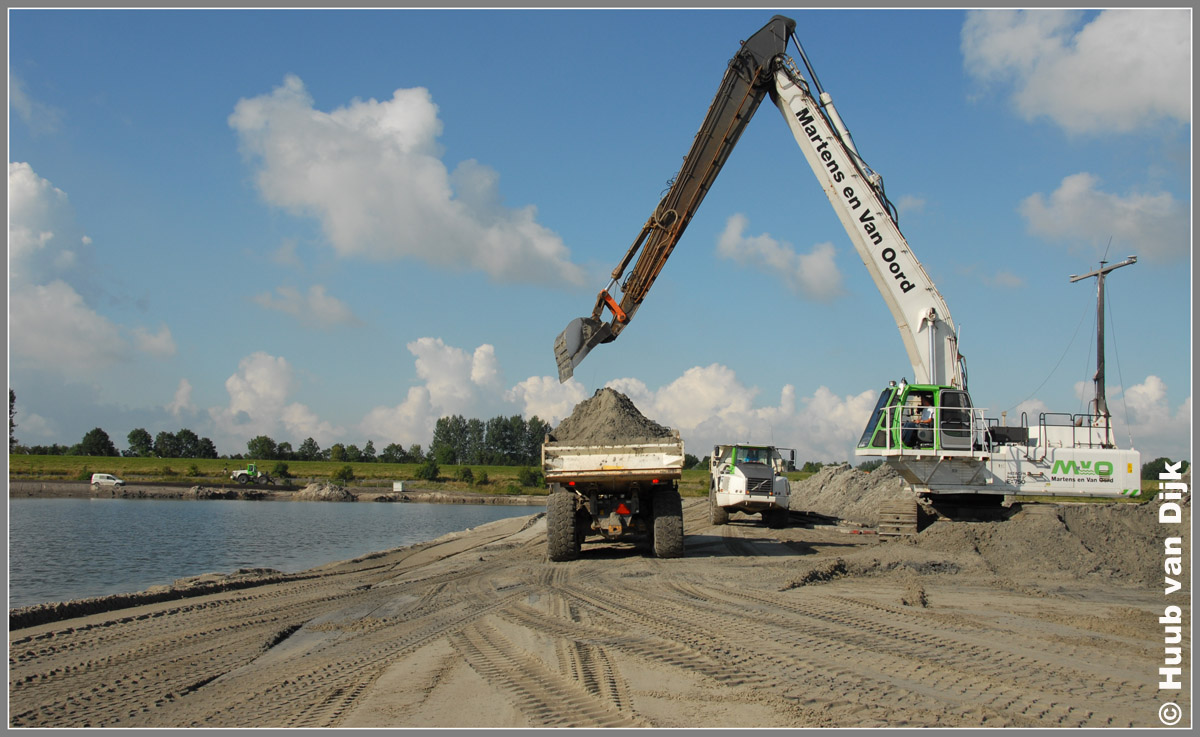

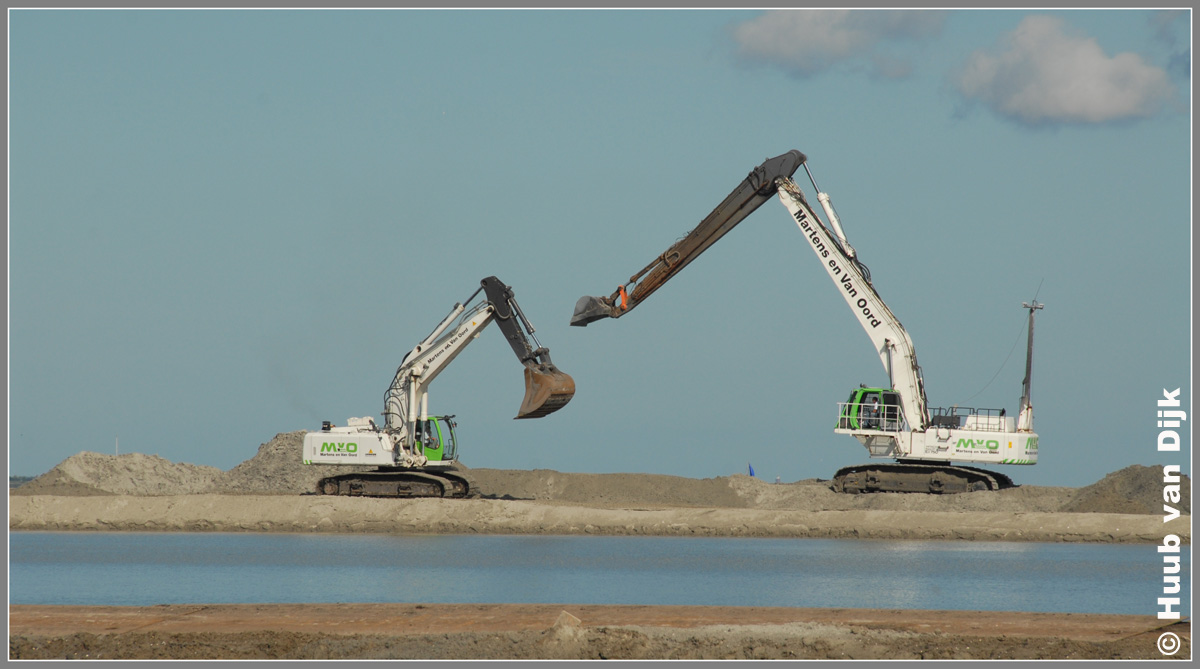

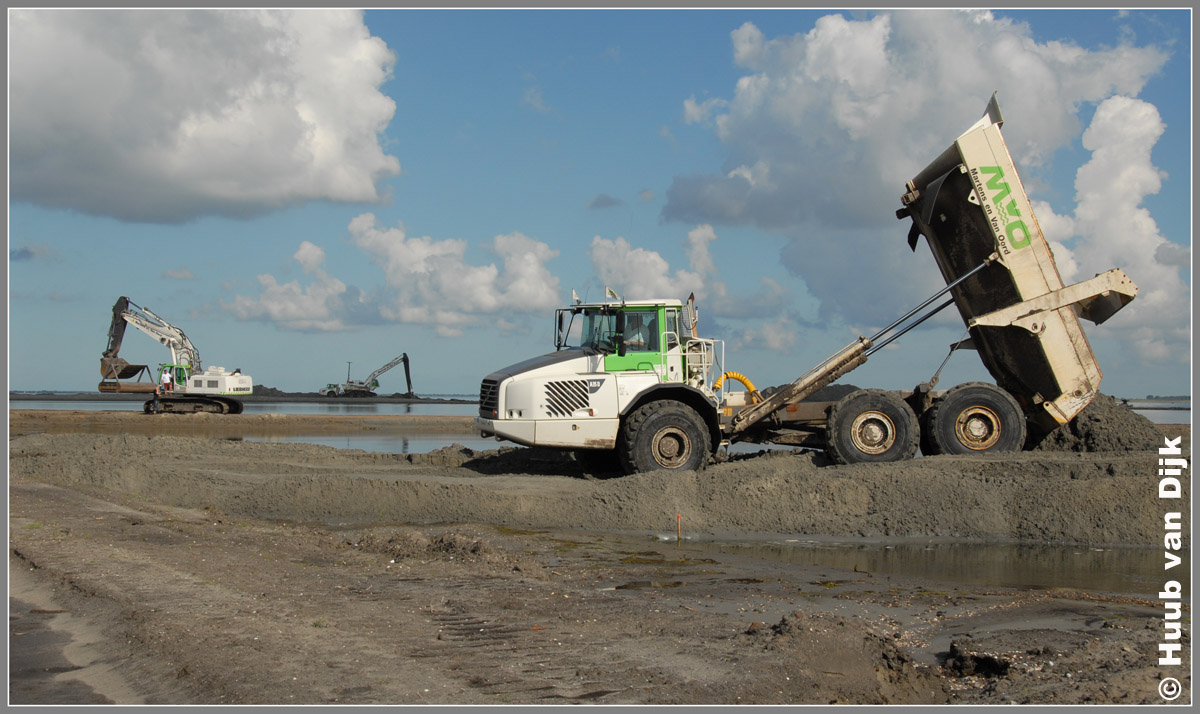

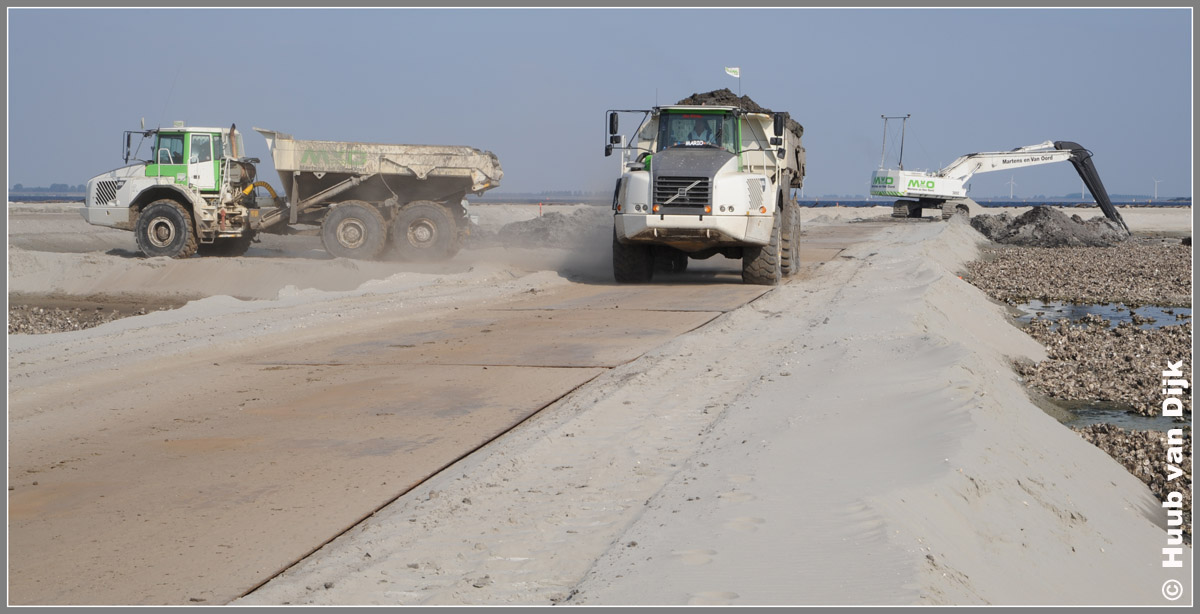

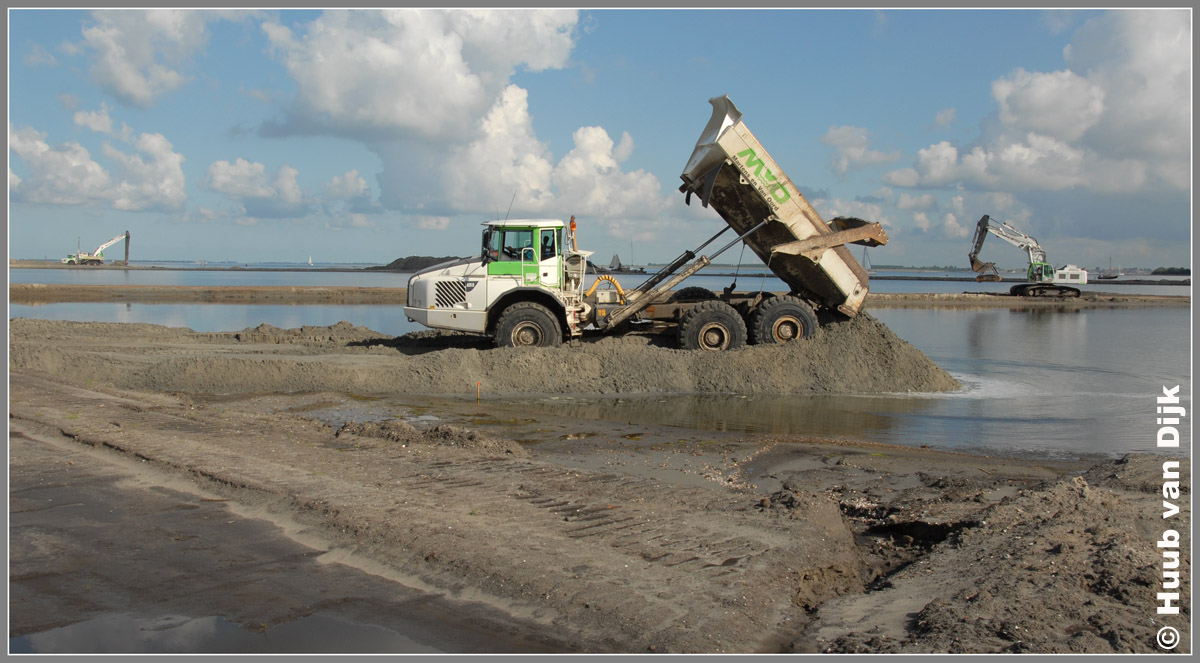

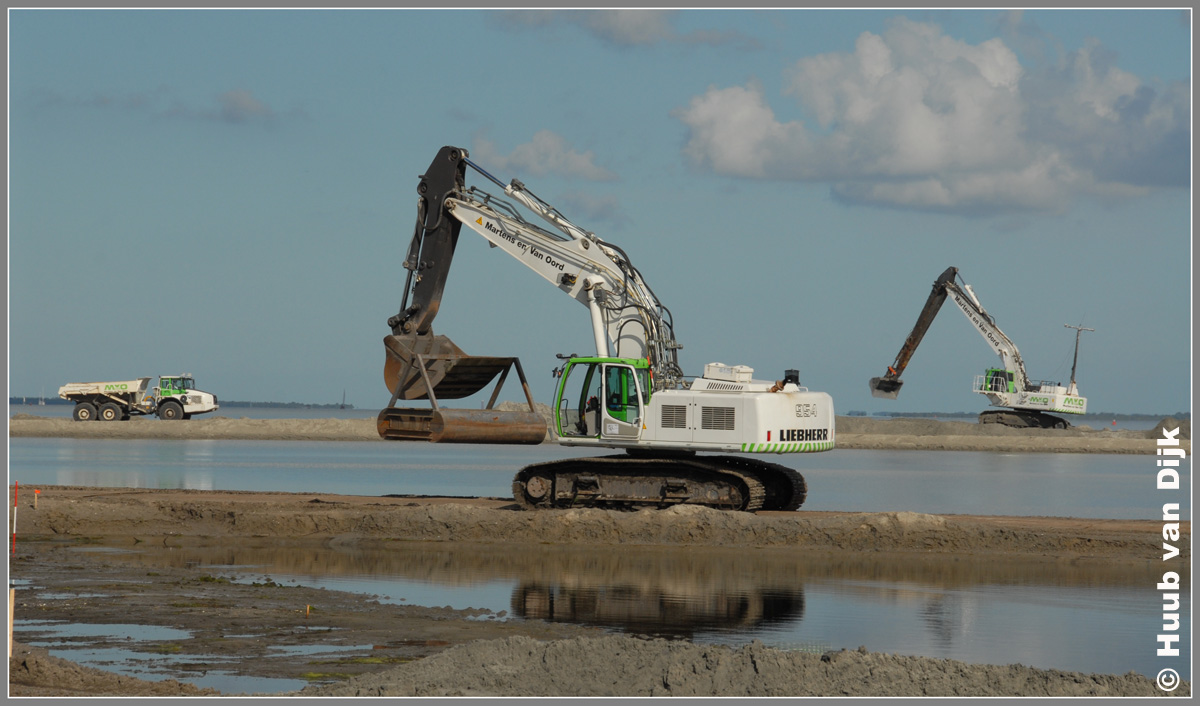

  In het uit te graven compartiment worden zandbanen aangebracht.

0069































augustus 2008




0070































augustus 2008




0071































augustus 2008




0072





























augustus 2008




0073































augustus 2008






0075































september 2008

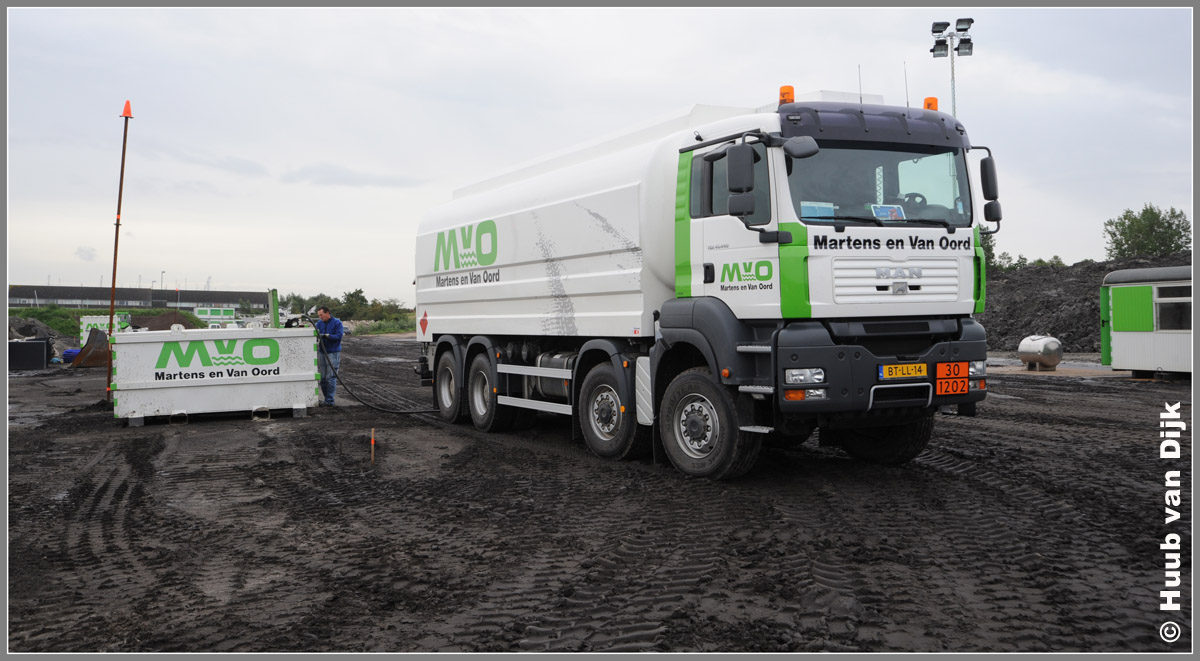

  Aanvoer brandstof.

0076





























september 2008

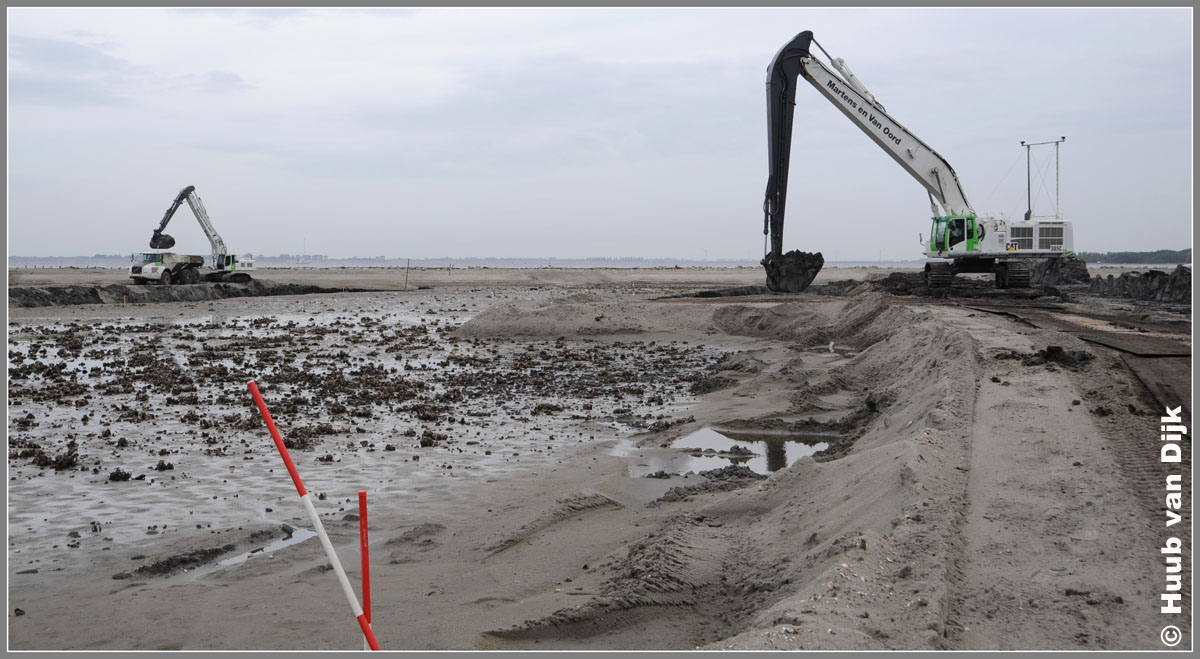

  Het eerste compartiment is droog gepompt, het ontgraven is begonnen.

0077





























september 2008

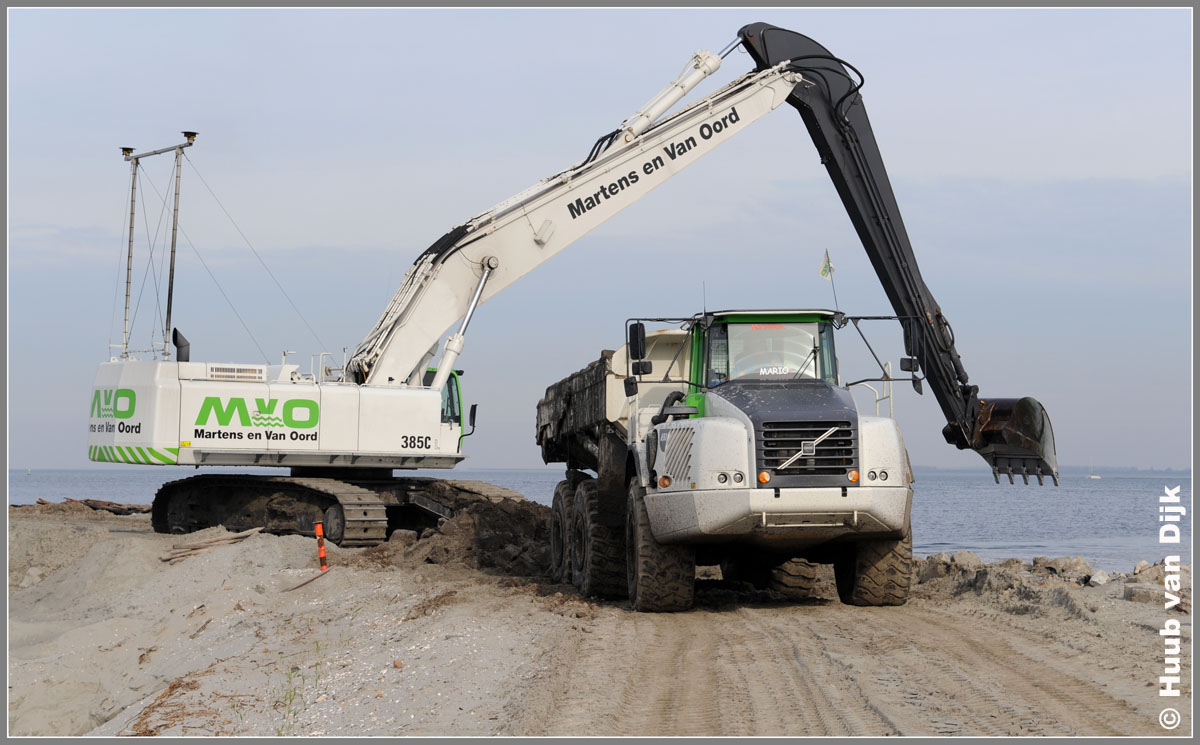

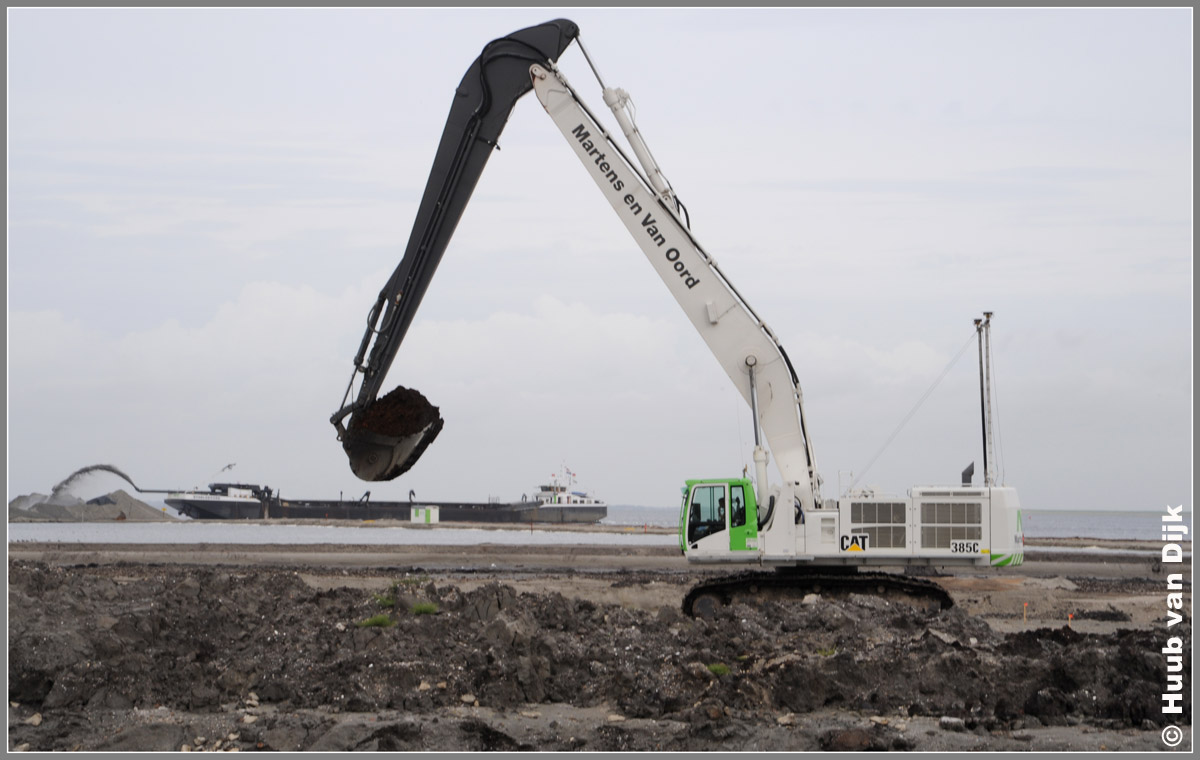

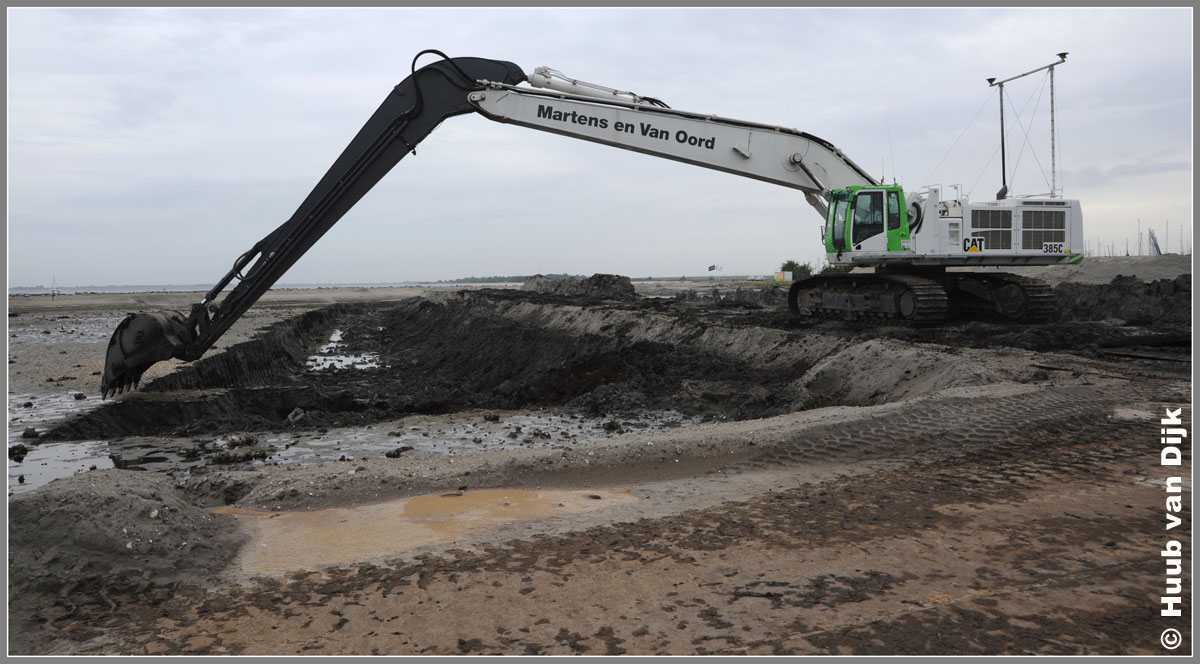

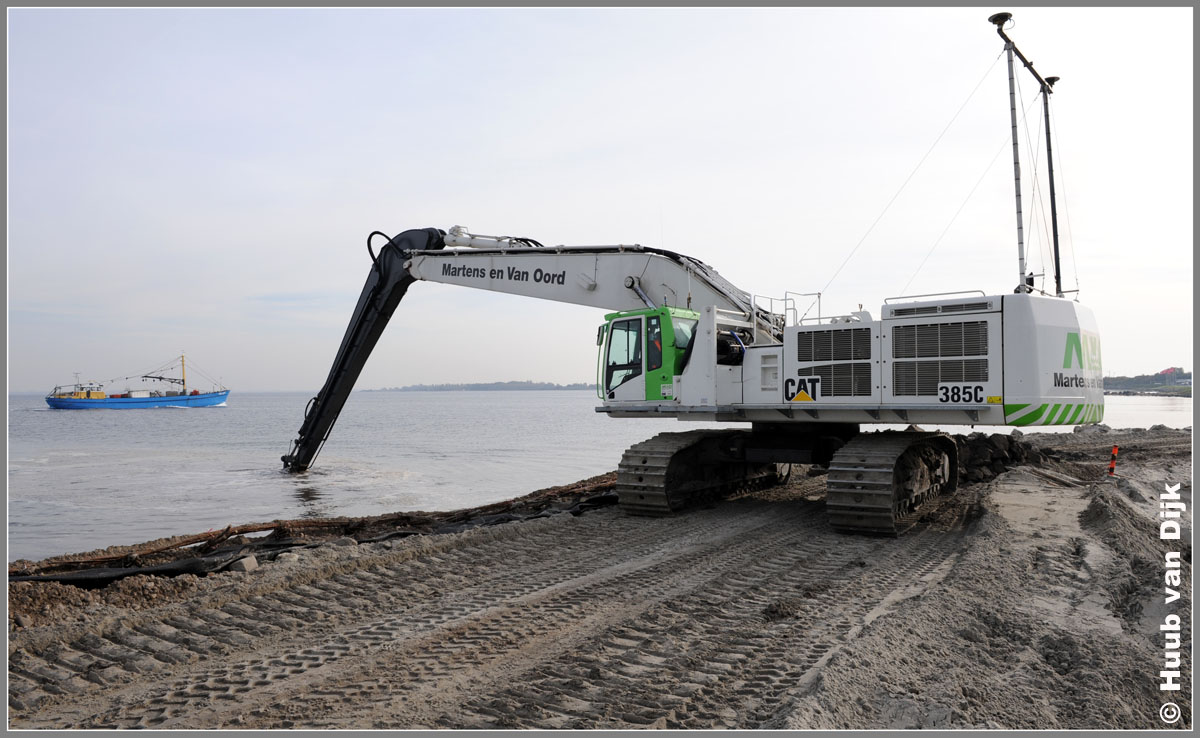

  CATERPILLAR 385 C.

0078

























september 2008

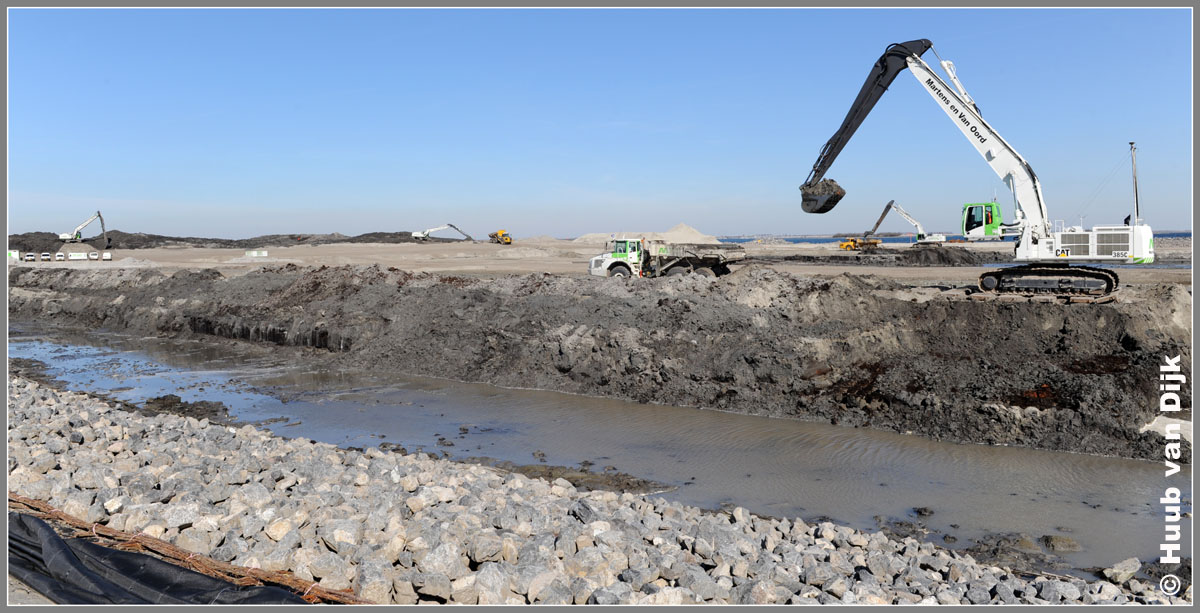

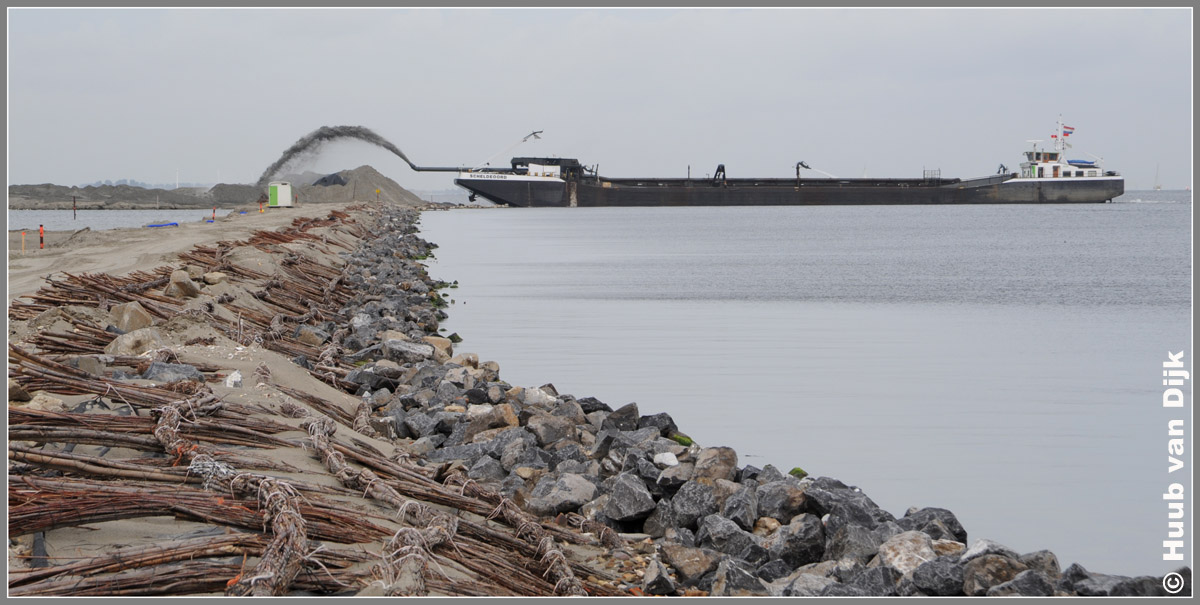

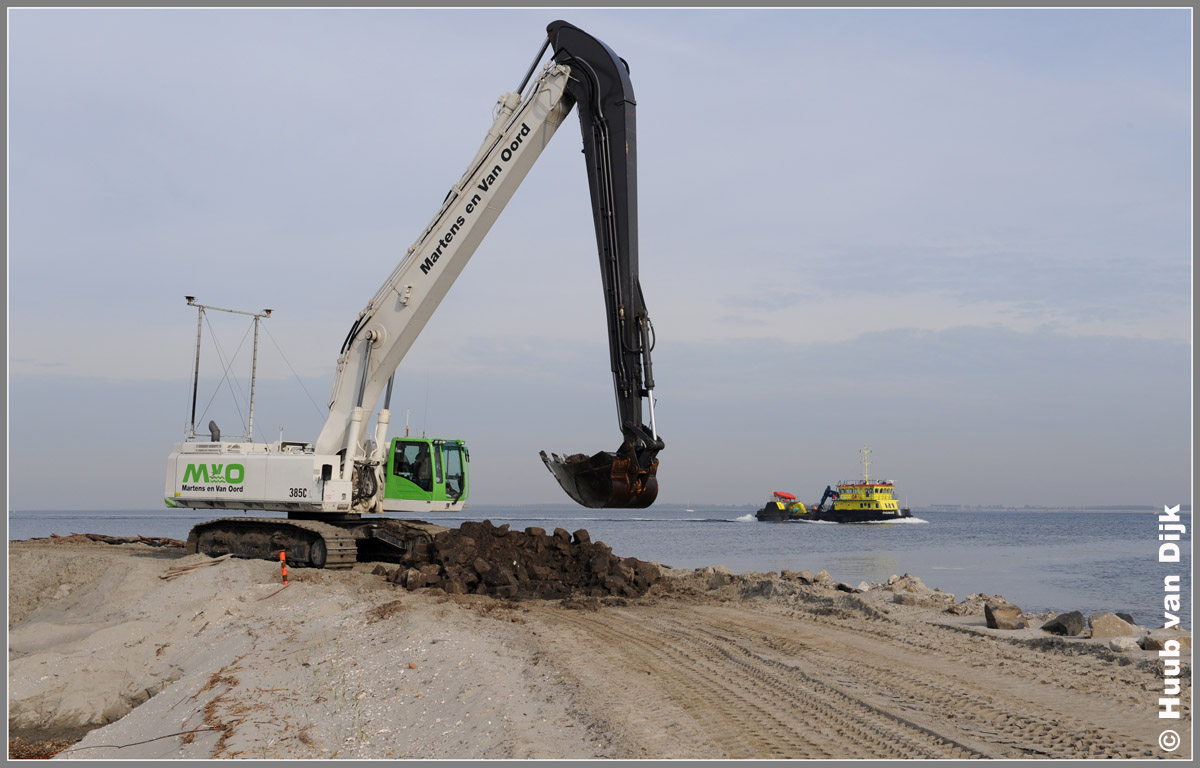

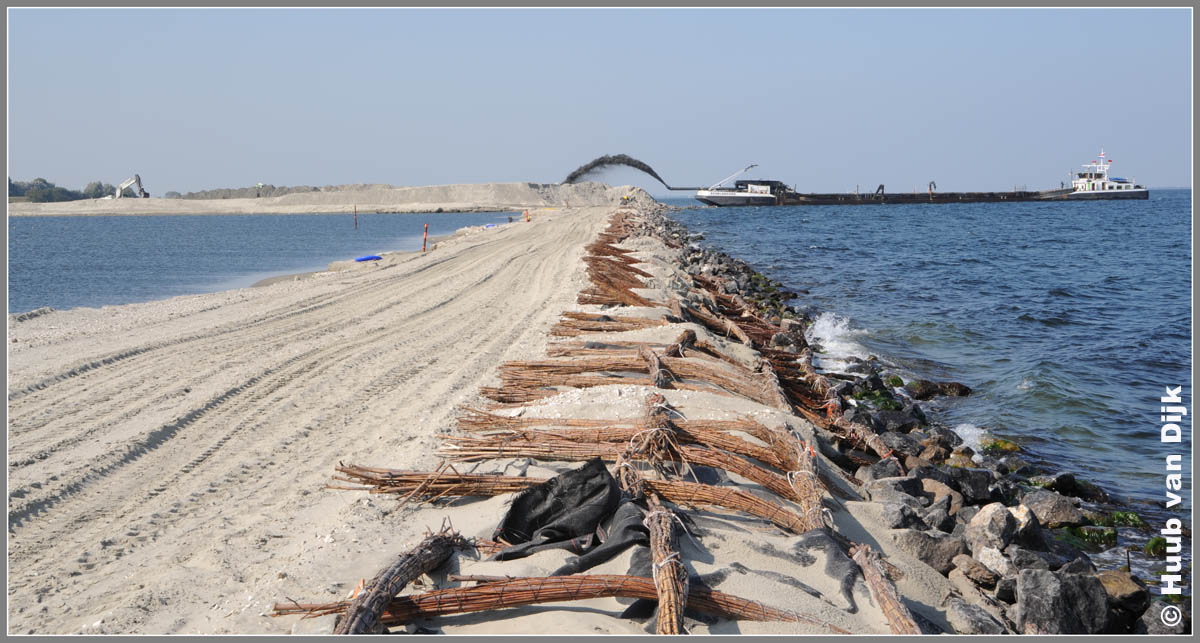

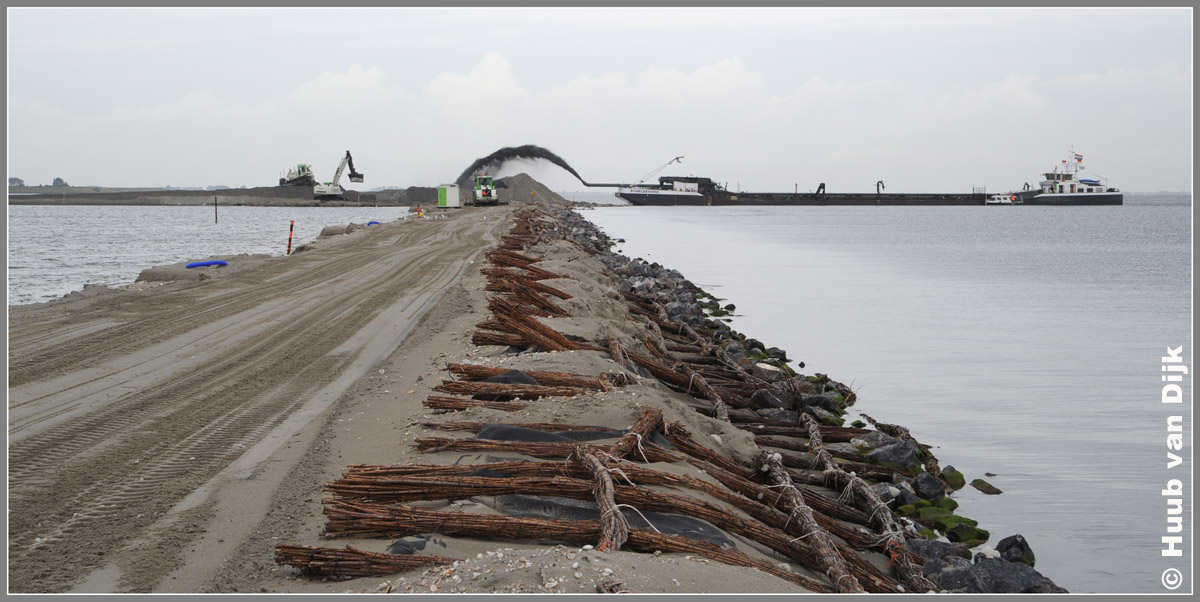

  Aan de buitenzijde van de dam is de oeverbescherming aangebracht.

0079





























september 2008

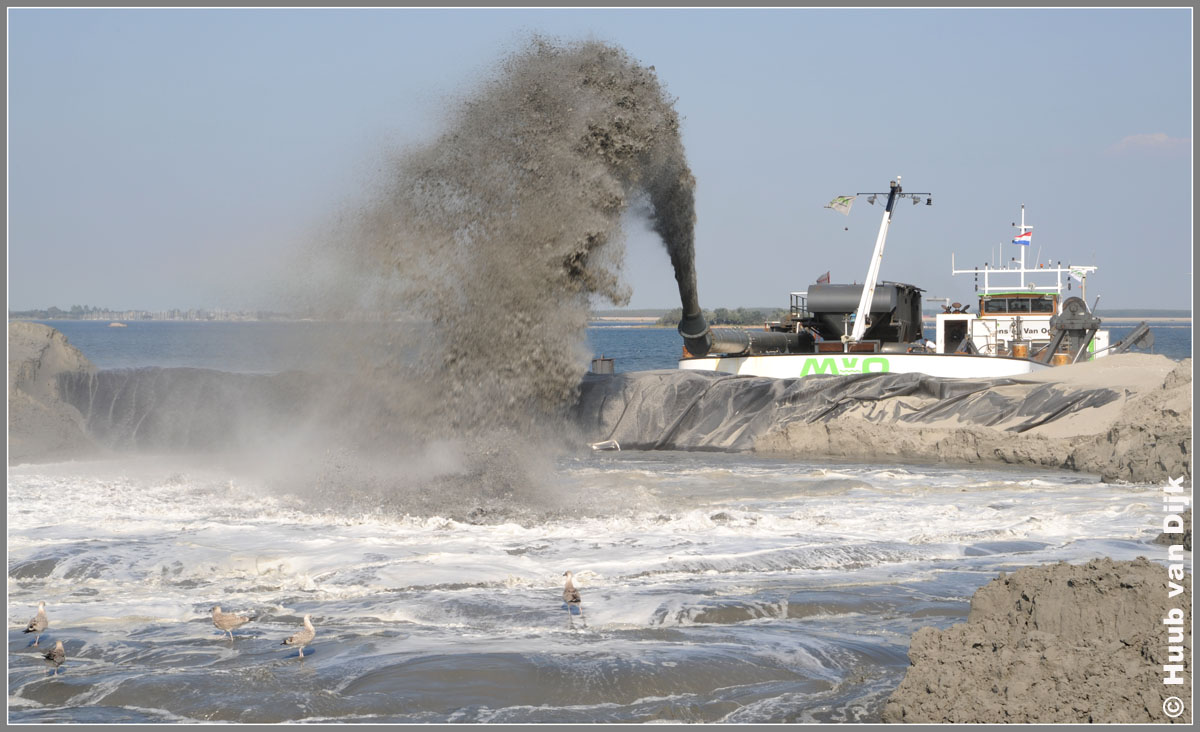

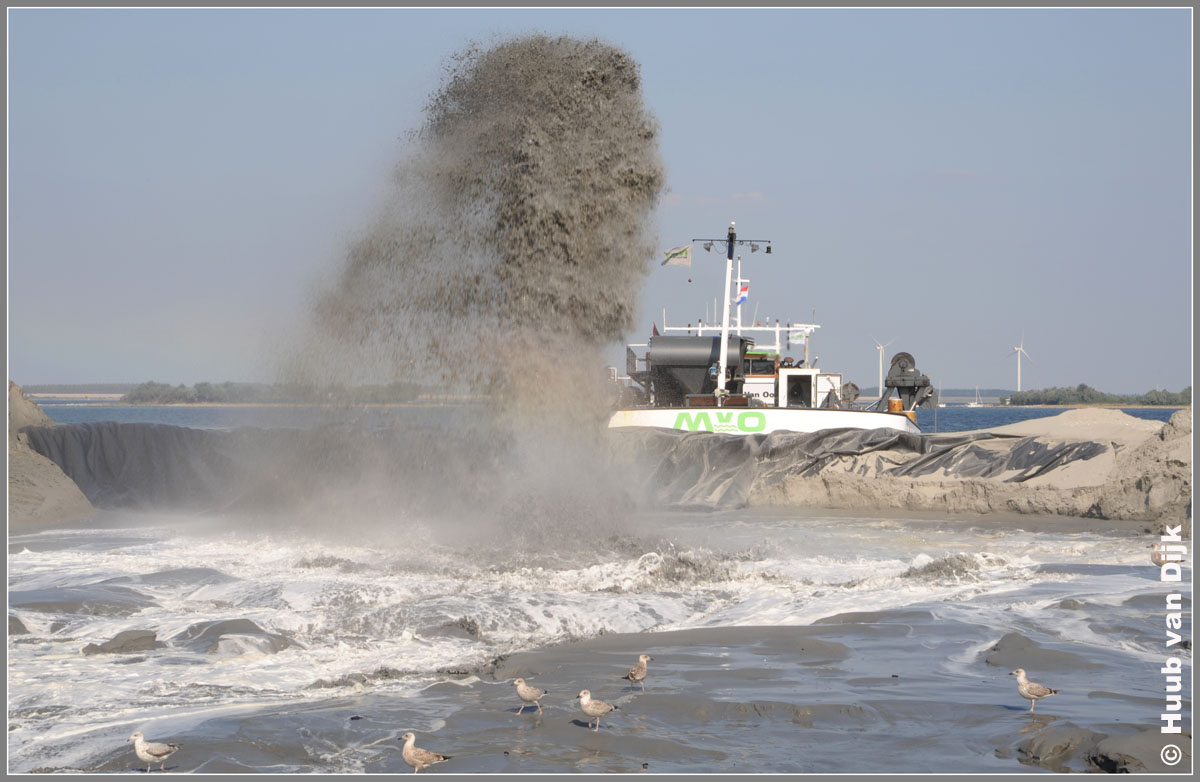

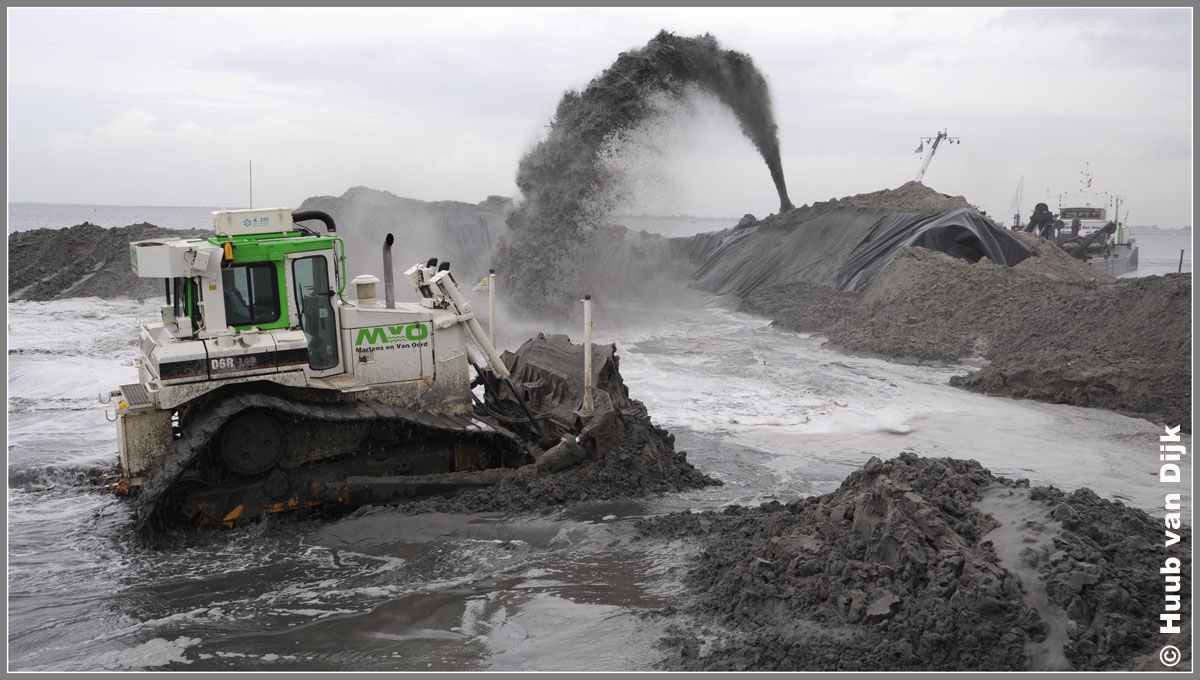

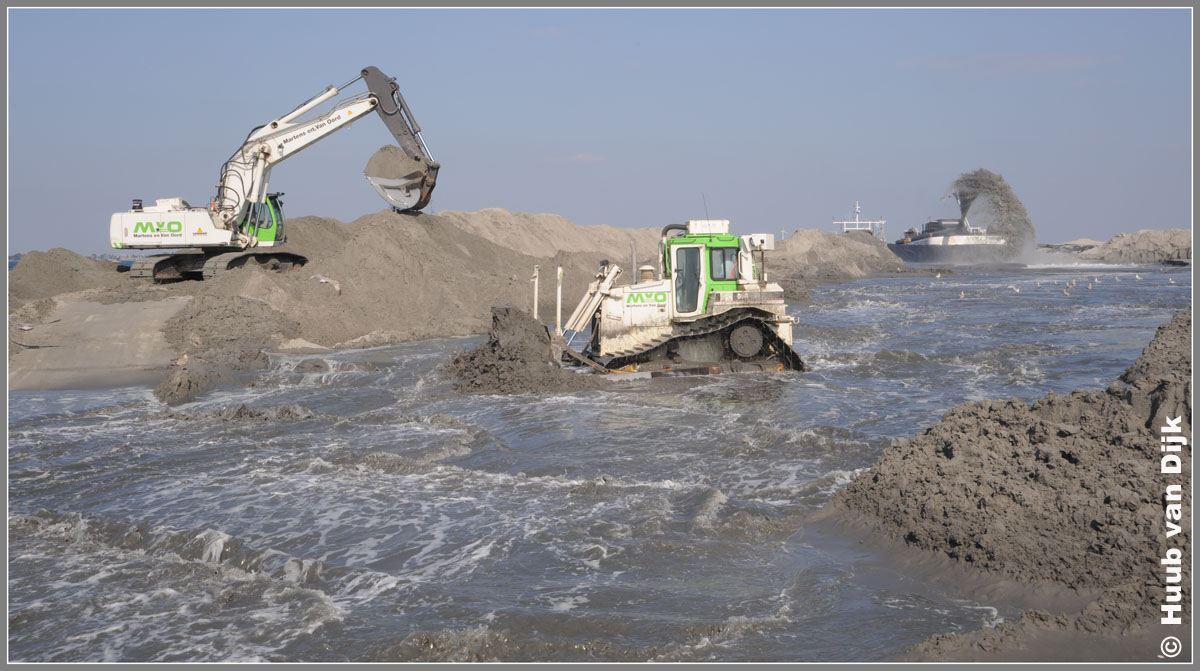

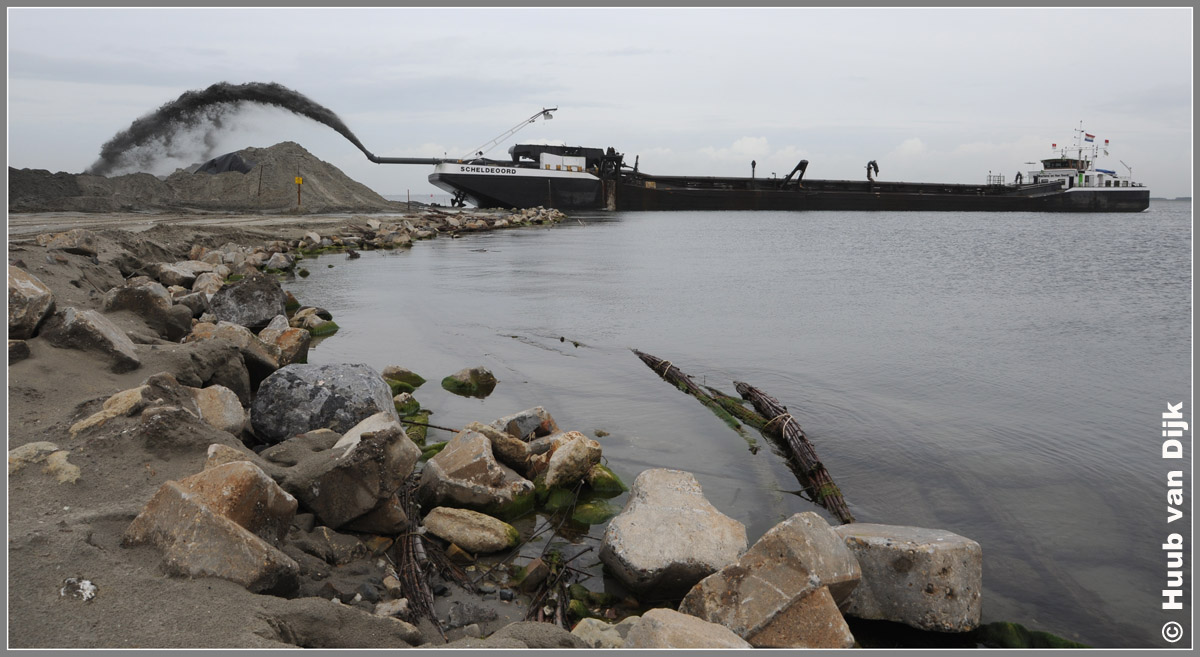

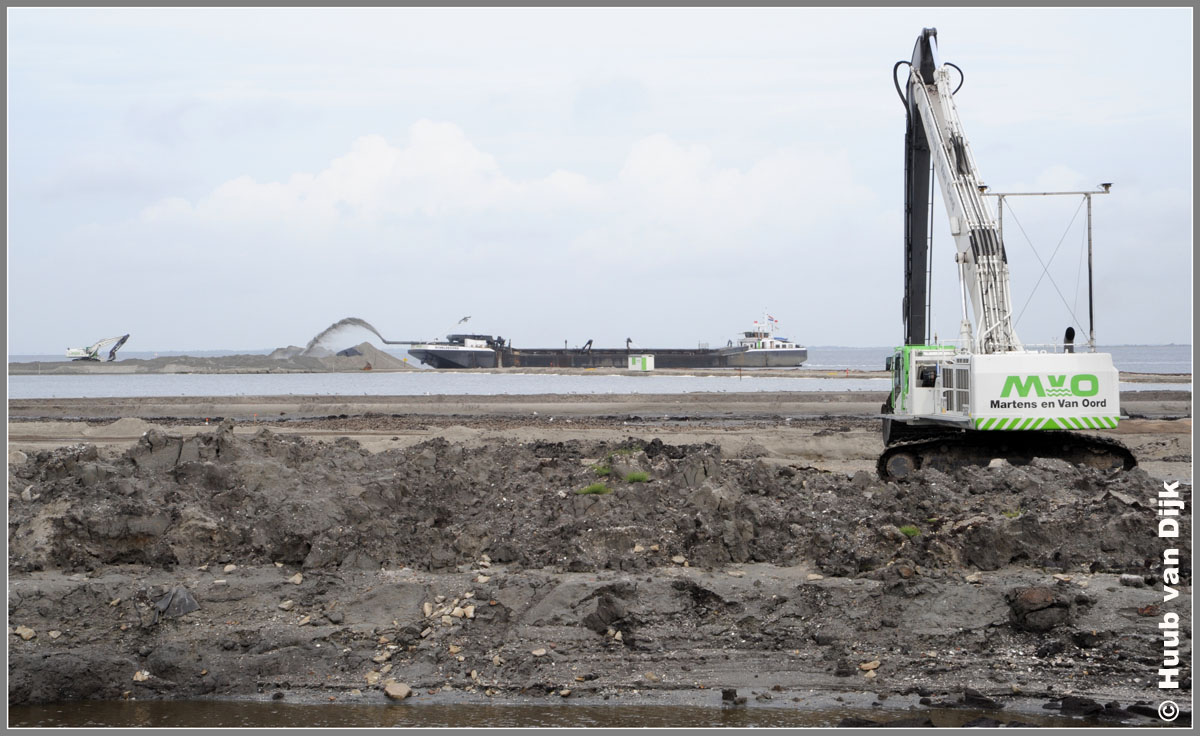

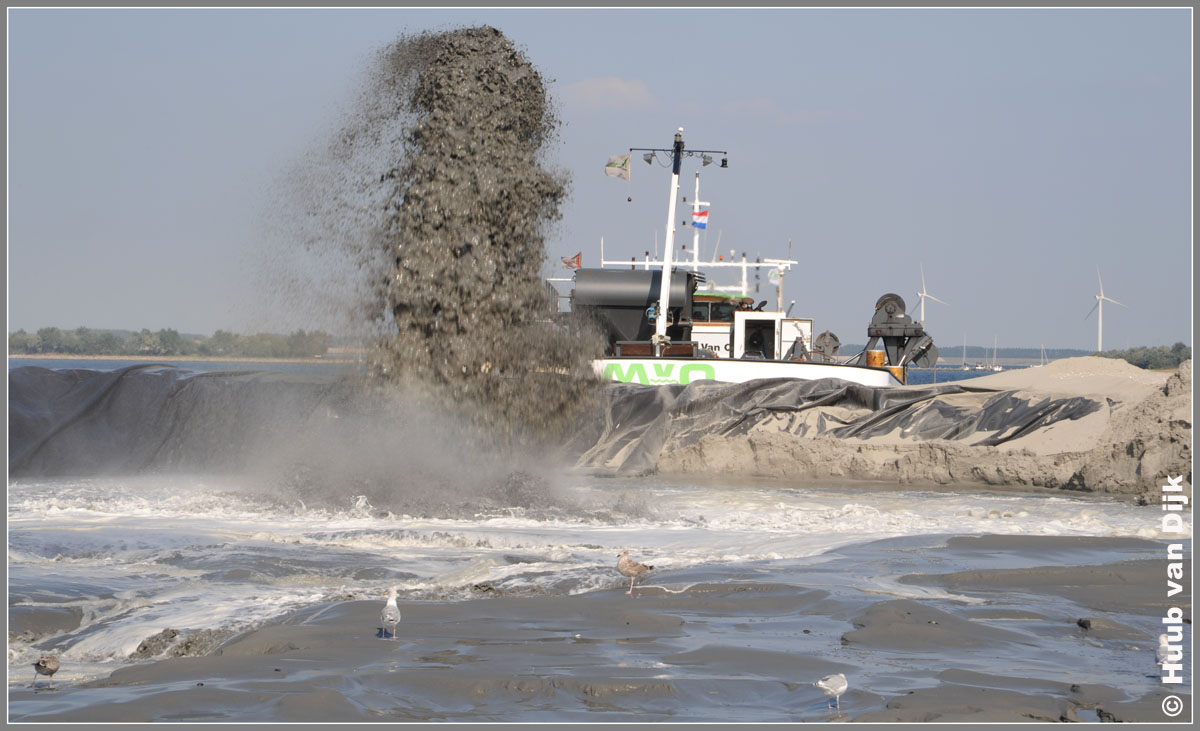

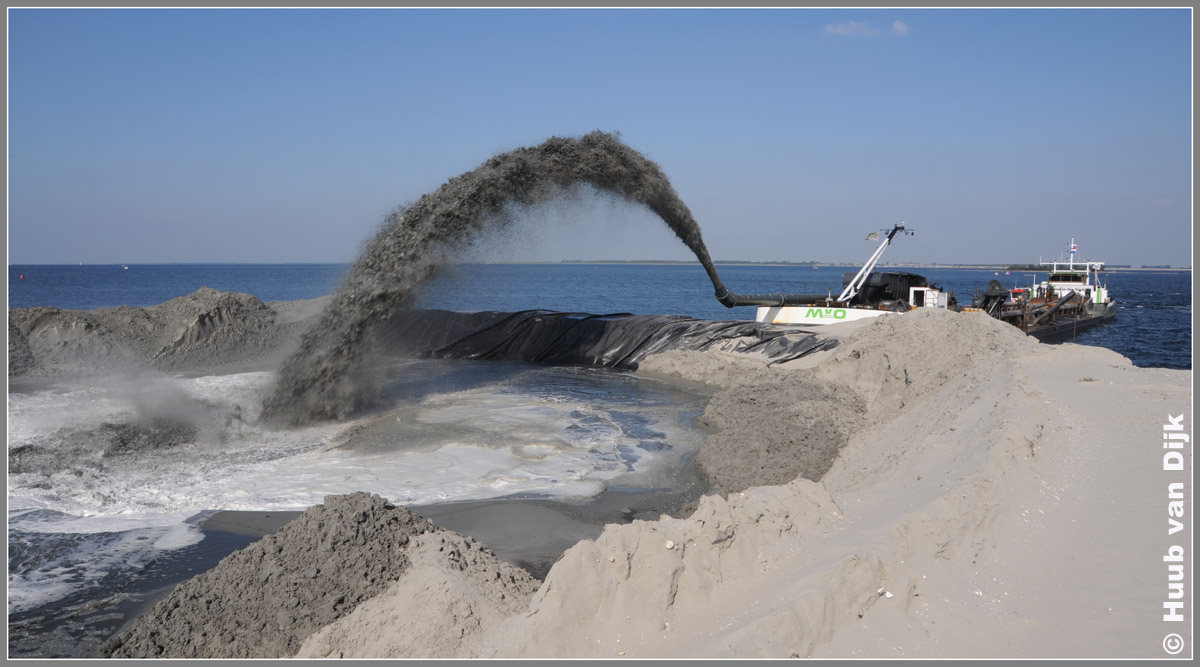

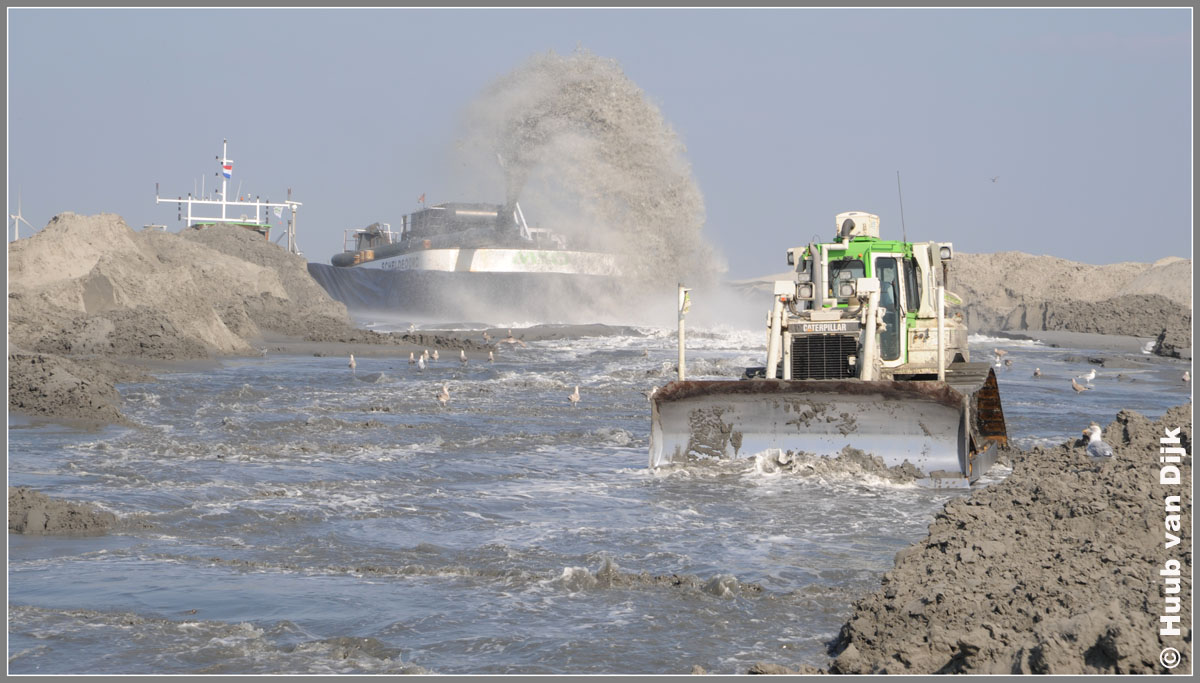

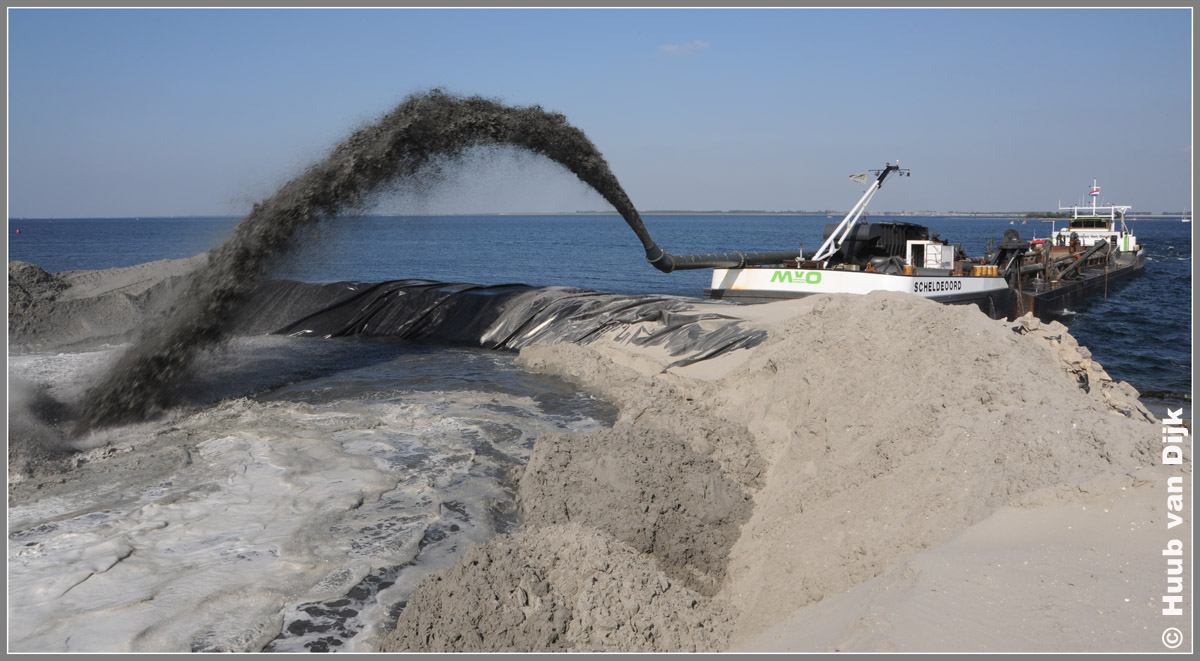

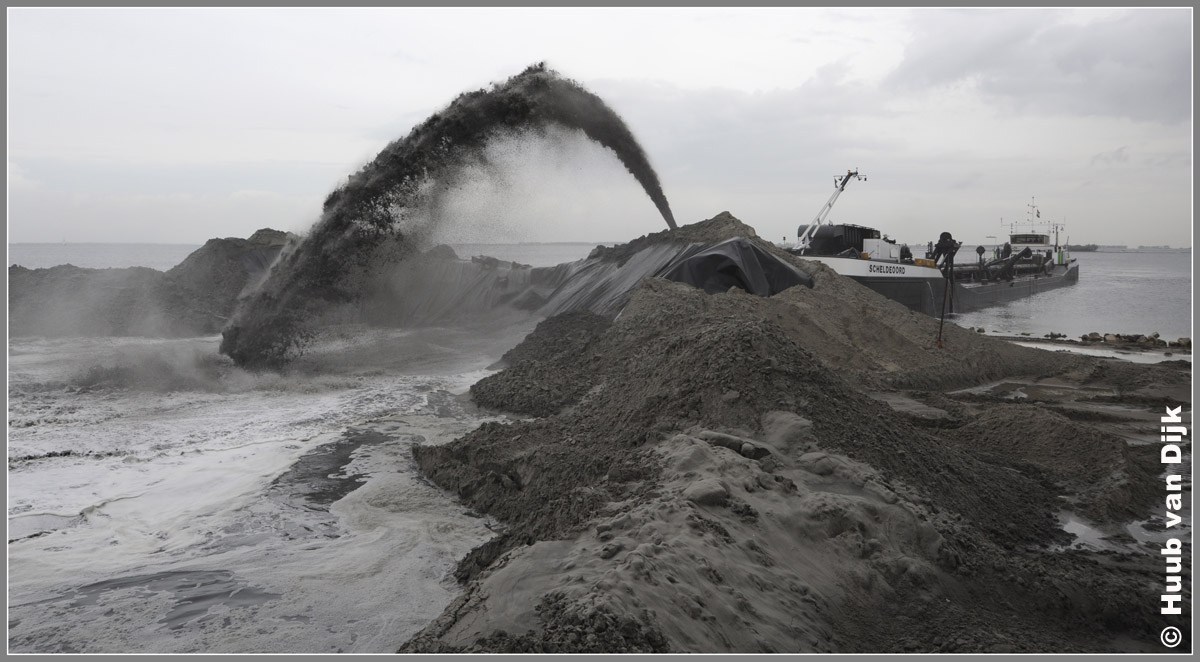

  De "ScheldeOord" spuit het zand in het depot.

0080





























september 2008






0081





























september 2008






0082



























september 2008






0083



























september 2008






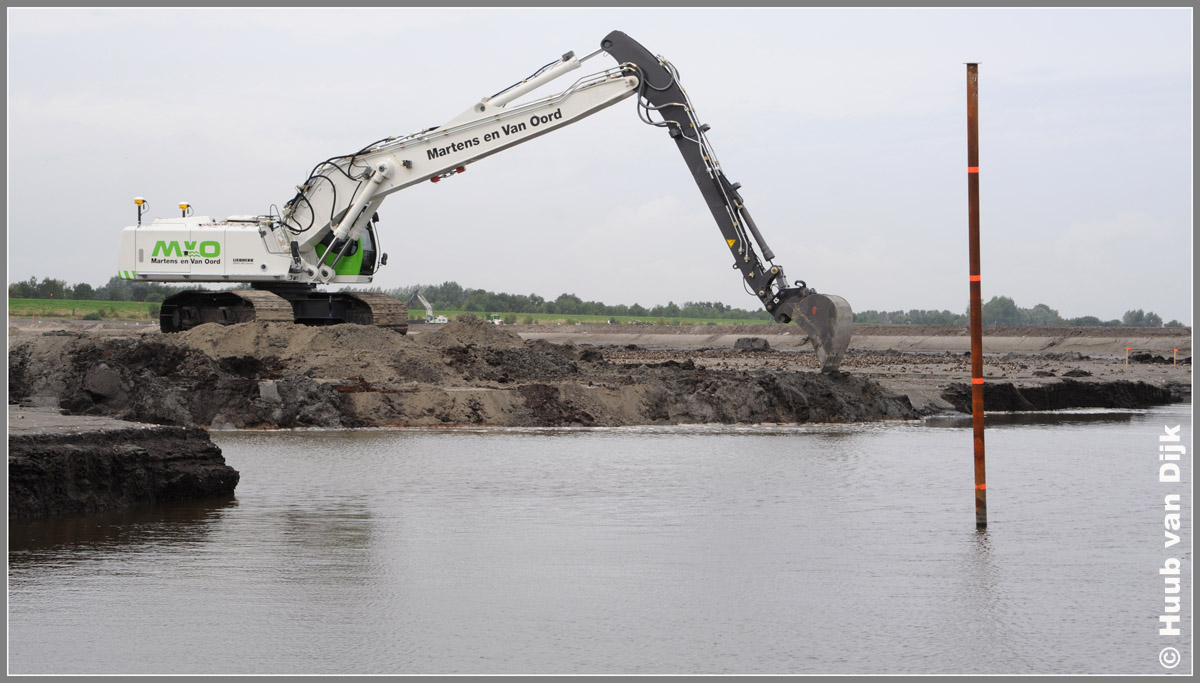

0084





























september 2008

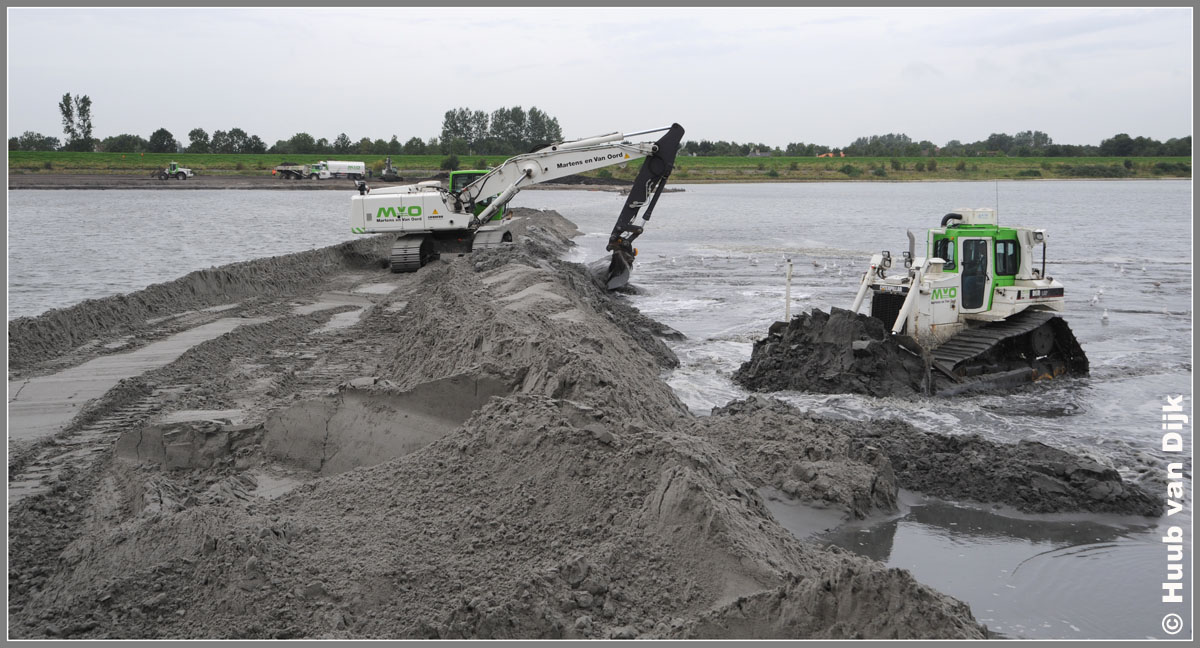

  LIEBHERR 954 op zijn tweede werkdag.

0085





























september 2008





0086

























september 2008





0087

























september 2008





0088























september 2008

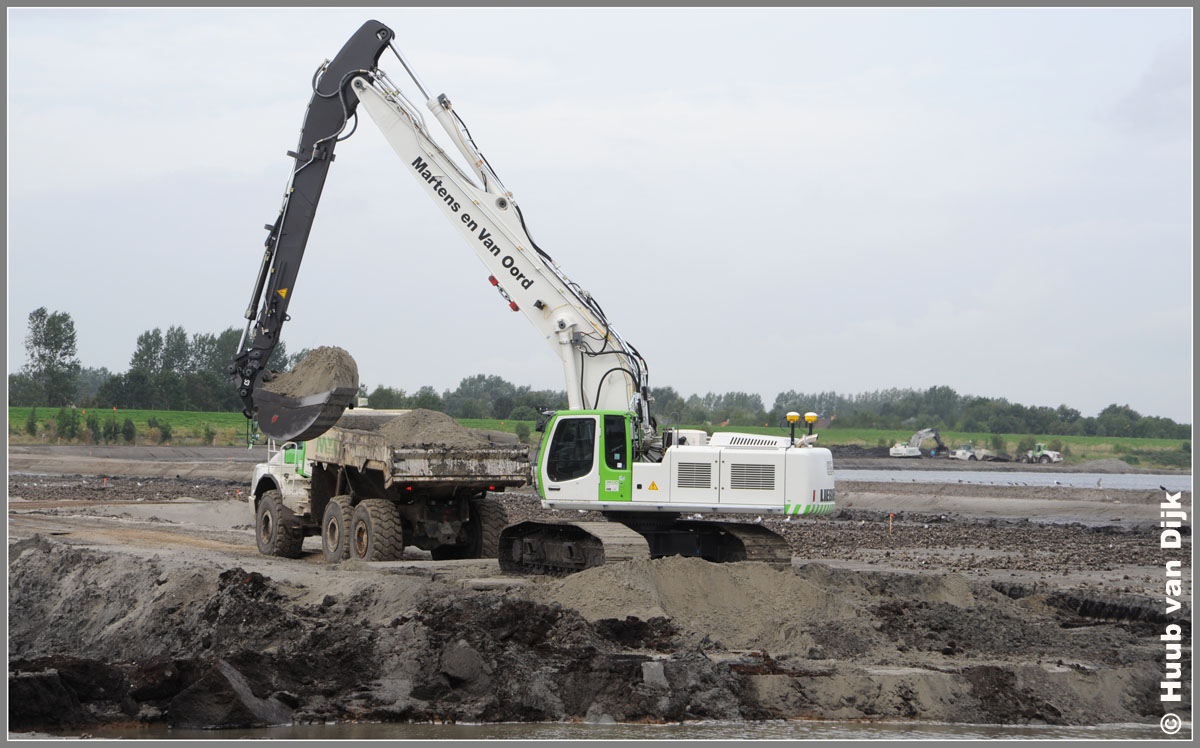

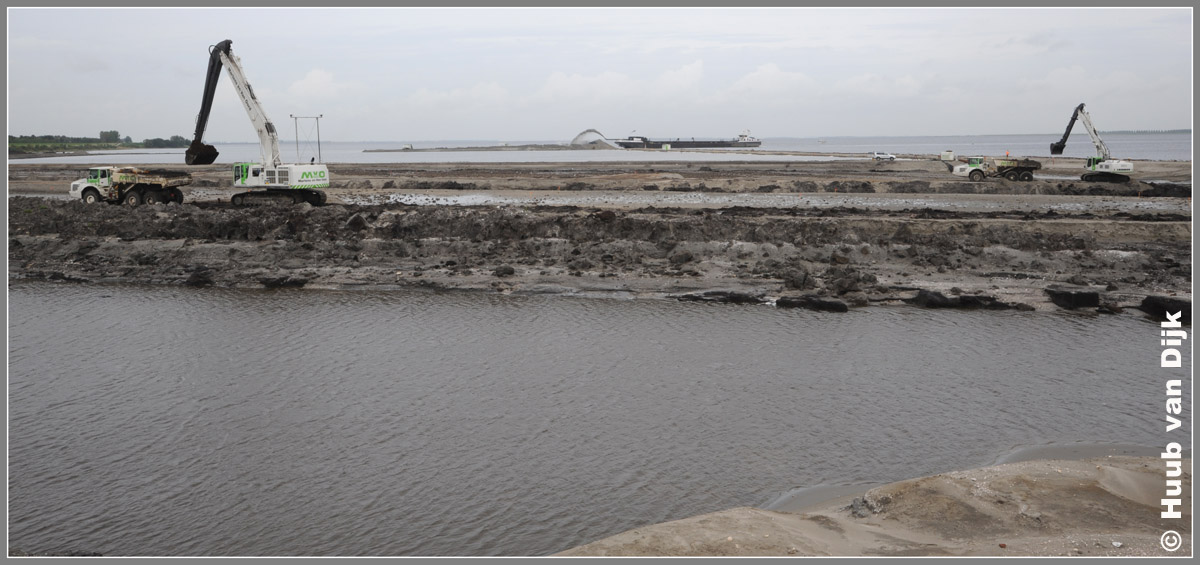

  Voor het droog ontgraven van de haven is gekozen omdat de mogelijkheden voor hergebruik van de grond dan groter is.

0089

































september 2008





0090

























september 2008





0091





























september 2008







0095





























september 2008

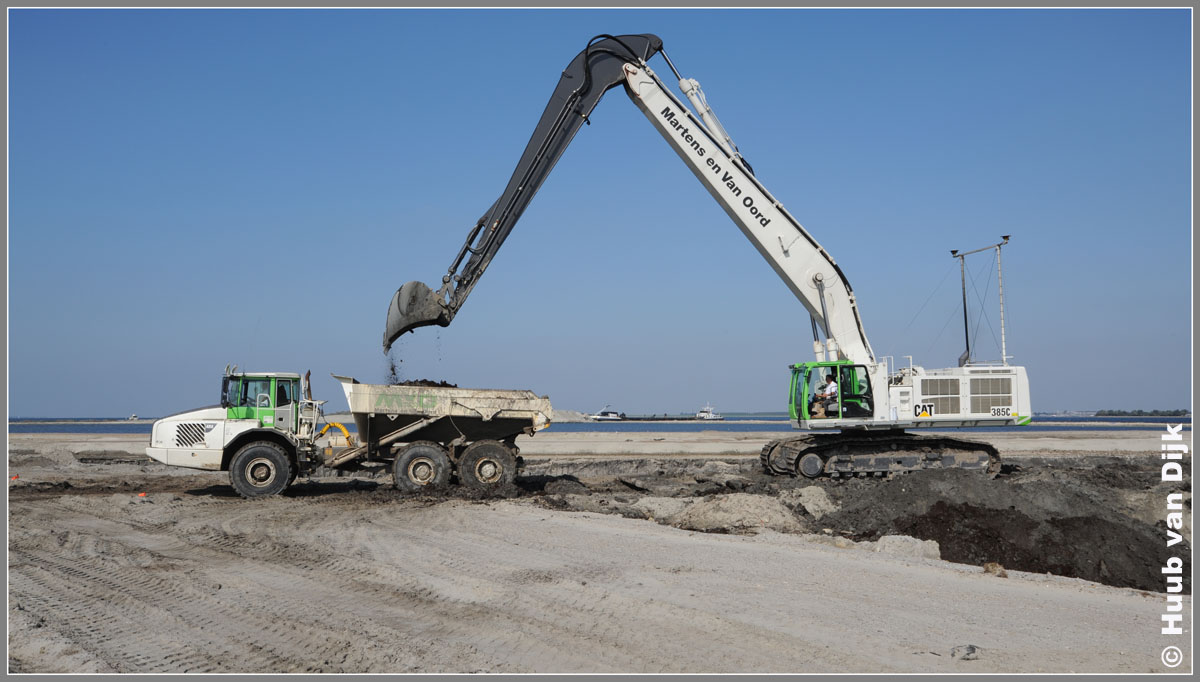

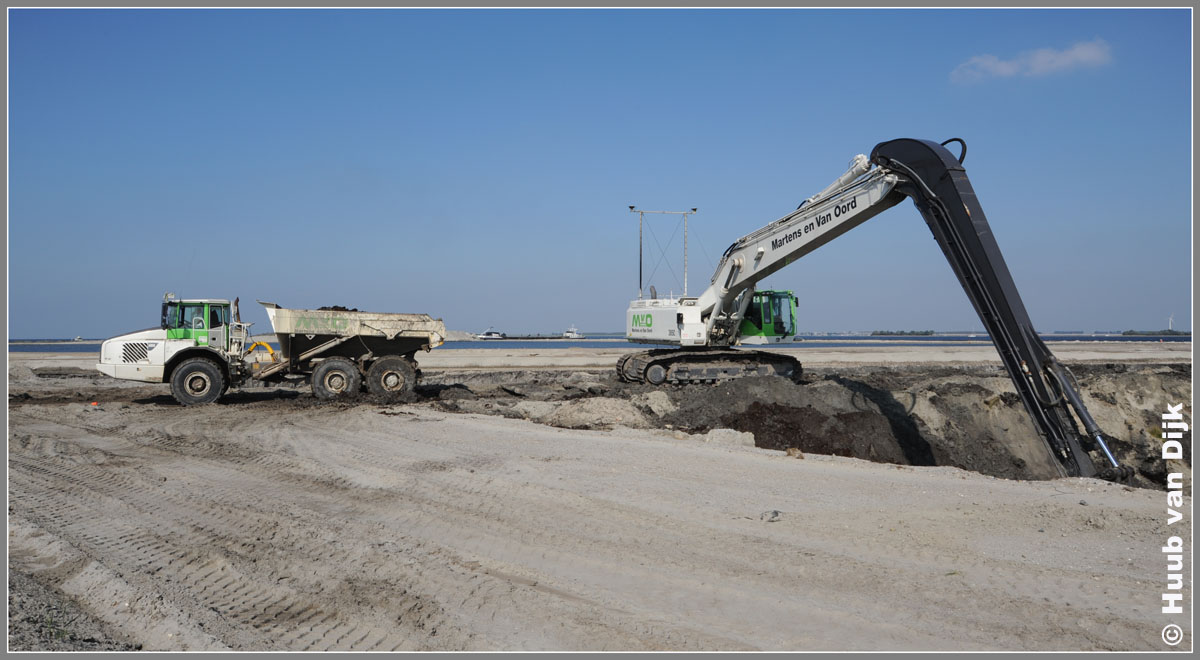

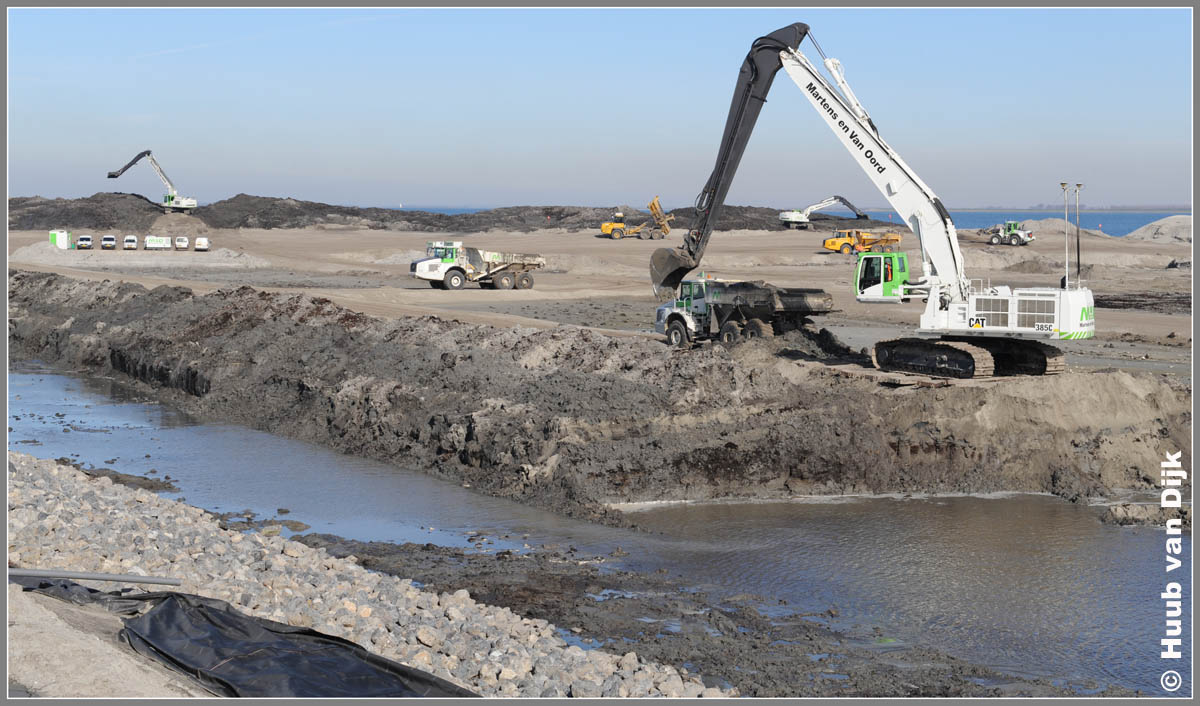

  Ontgraven eerste compartiment, tot een diepte van 3,5 meter.

0096





























september 2008






0097



























september 2008






0098





























september 2008

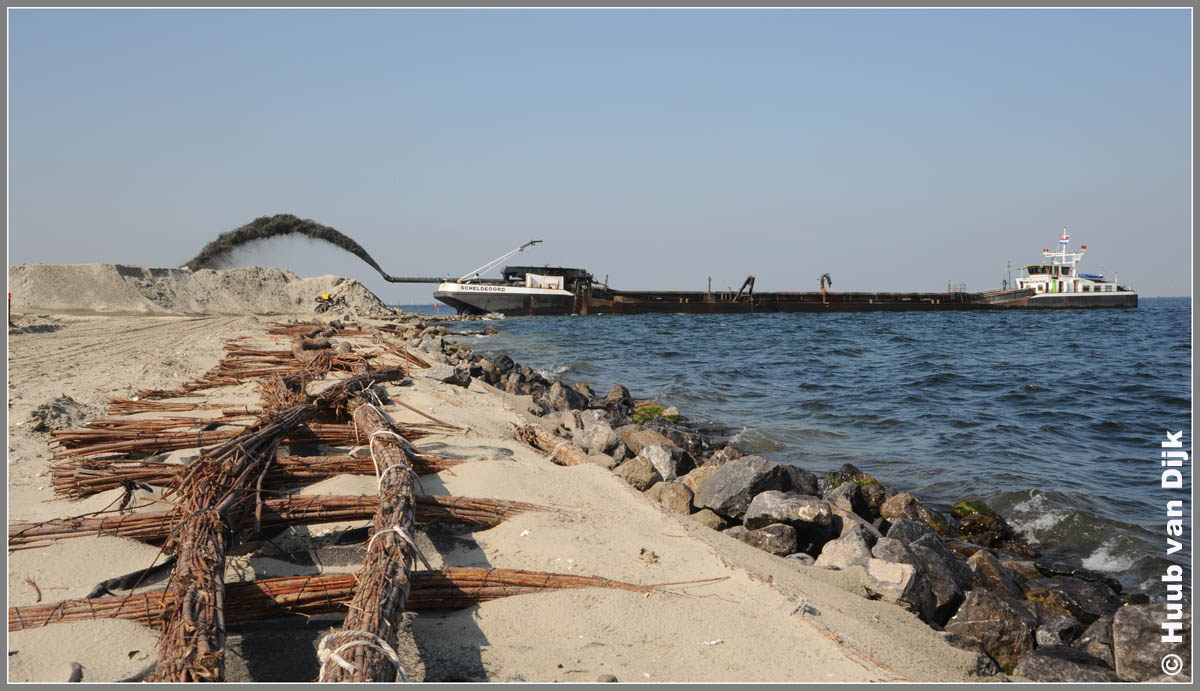

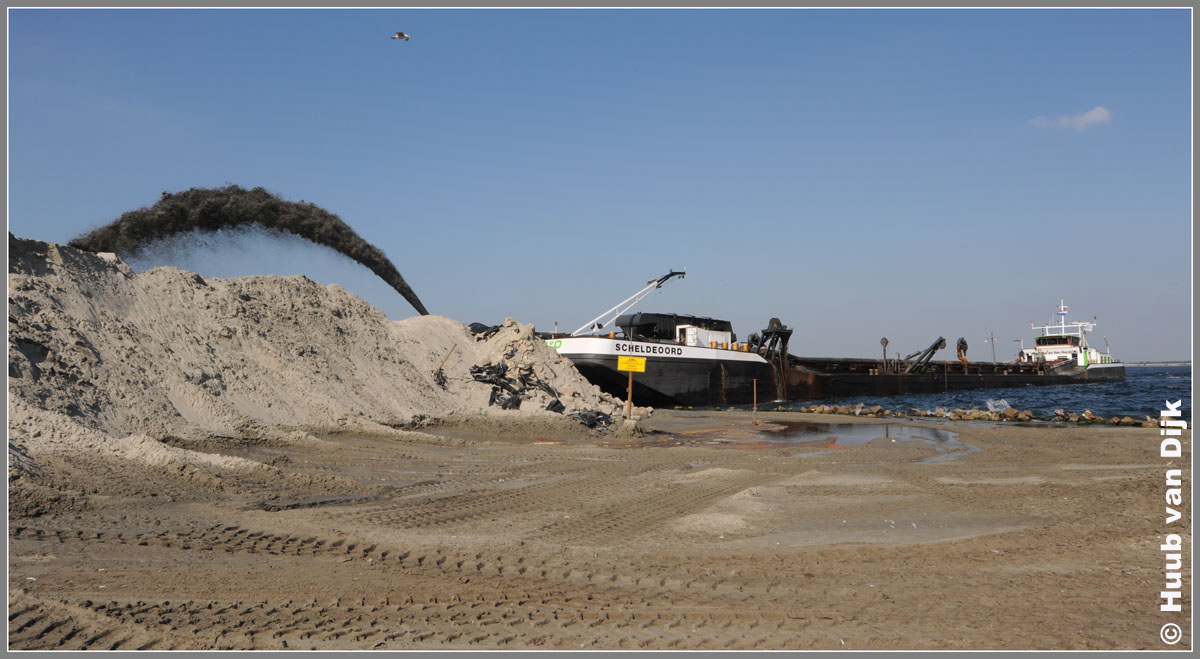

  De "ScheldeOord" lost weer een lading zand.

0099





























september 2008






0100





























september 2008






0101





























september 2008






0102





























september 2008






0103





























september 2008






0104

























september 2008






0105





























september 2008






0106





























september 2008

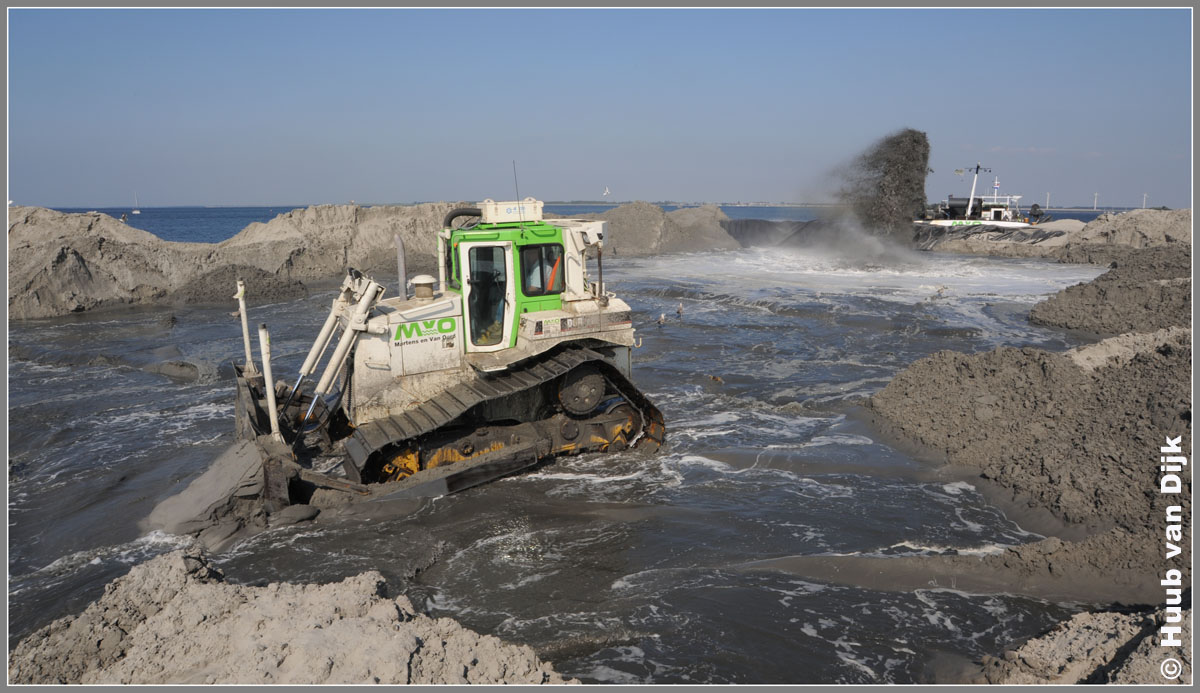

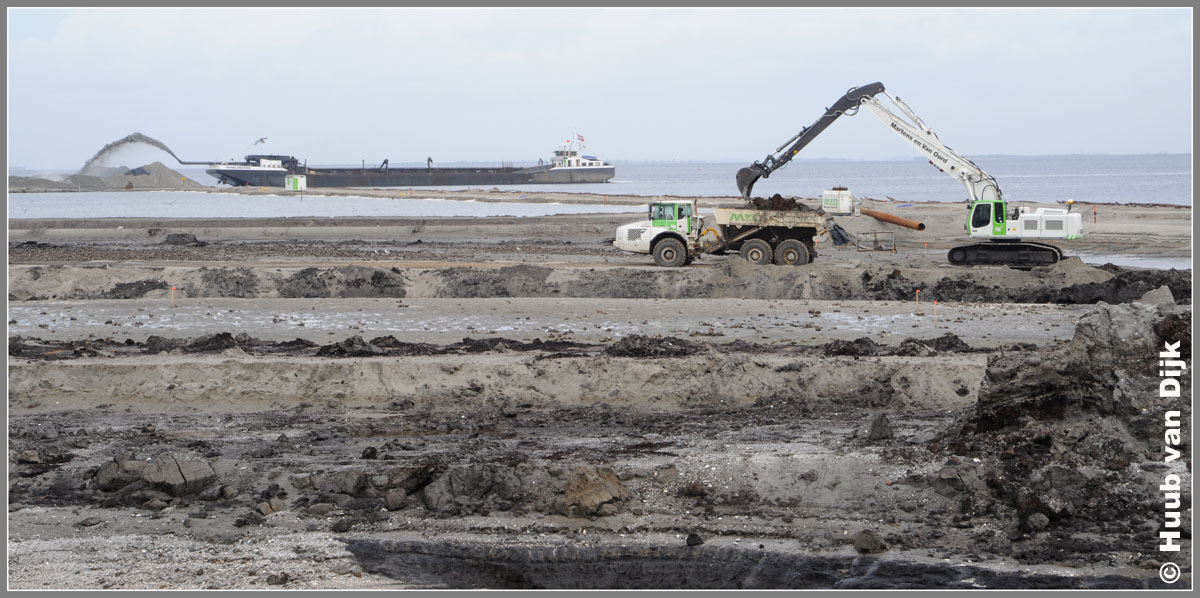

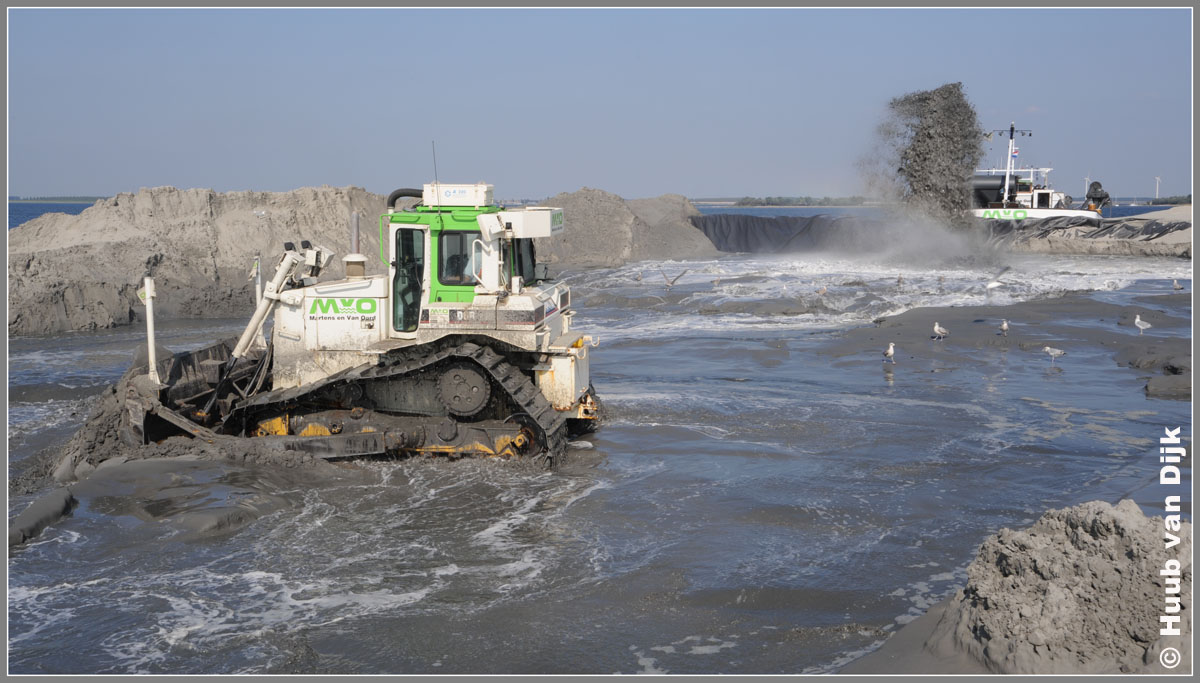

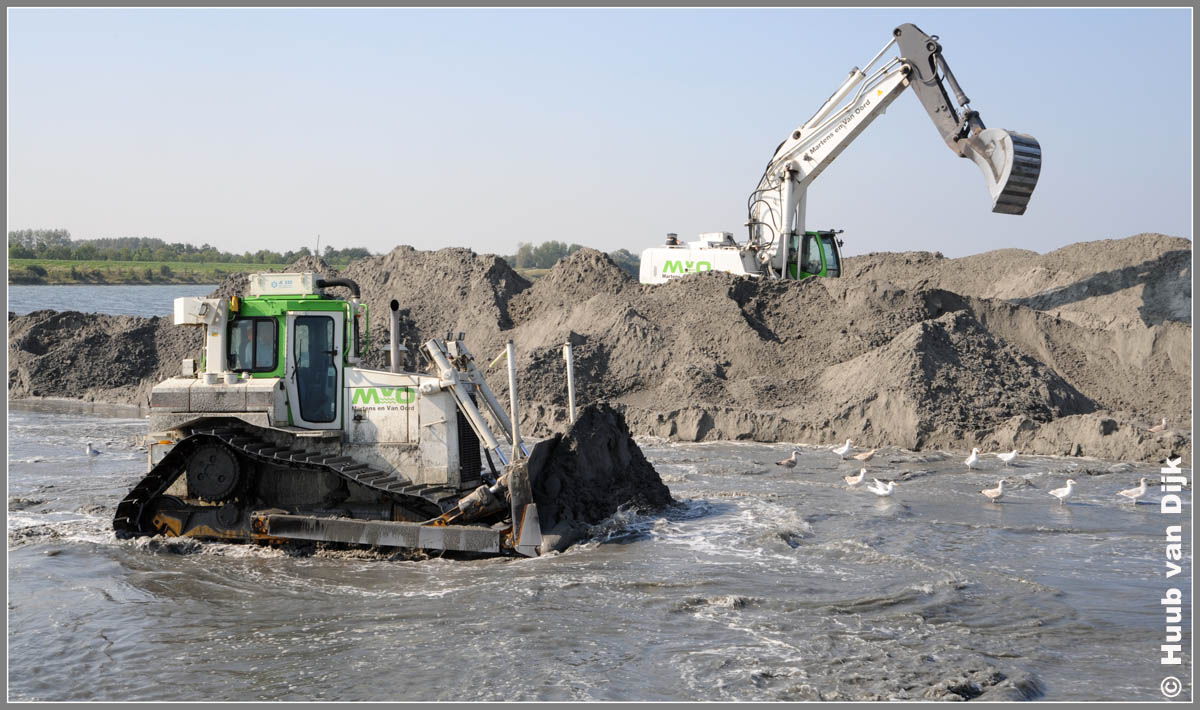

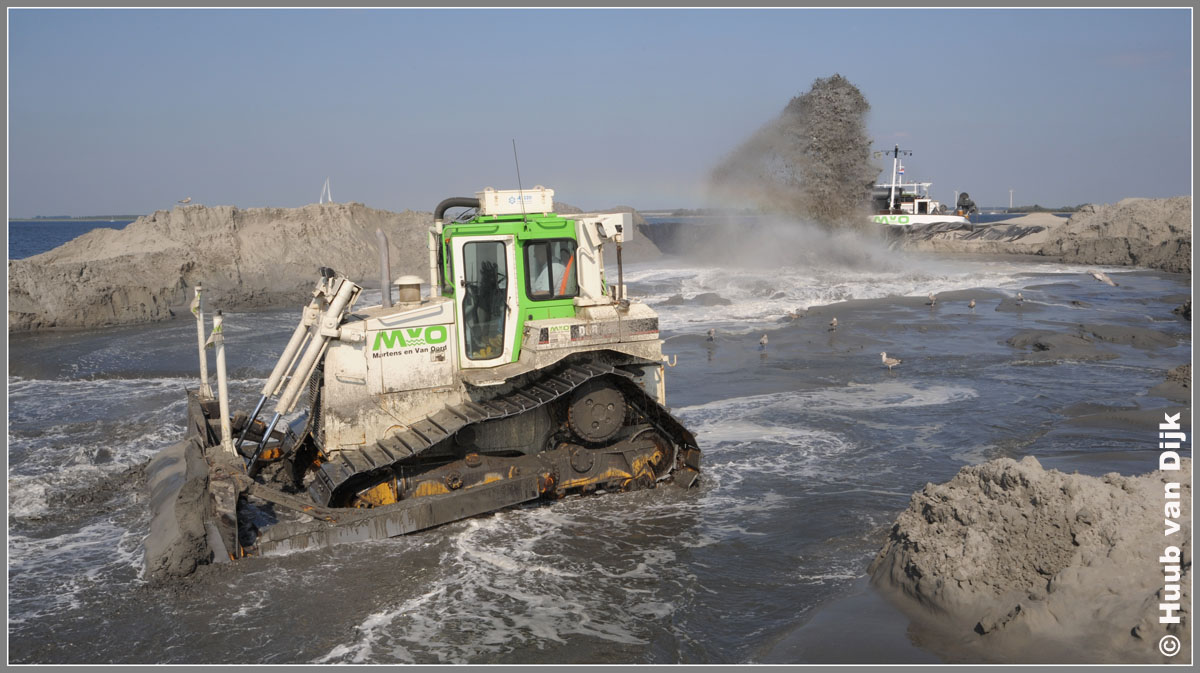

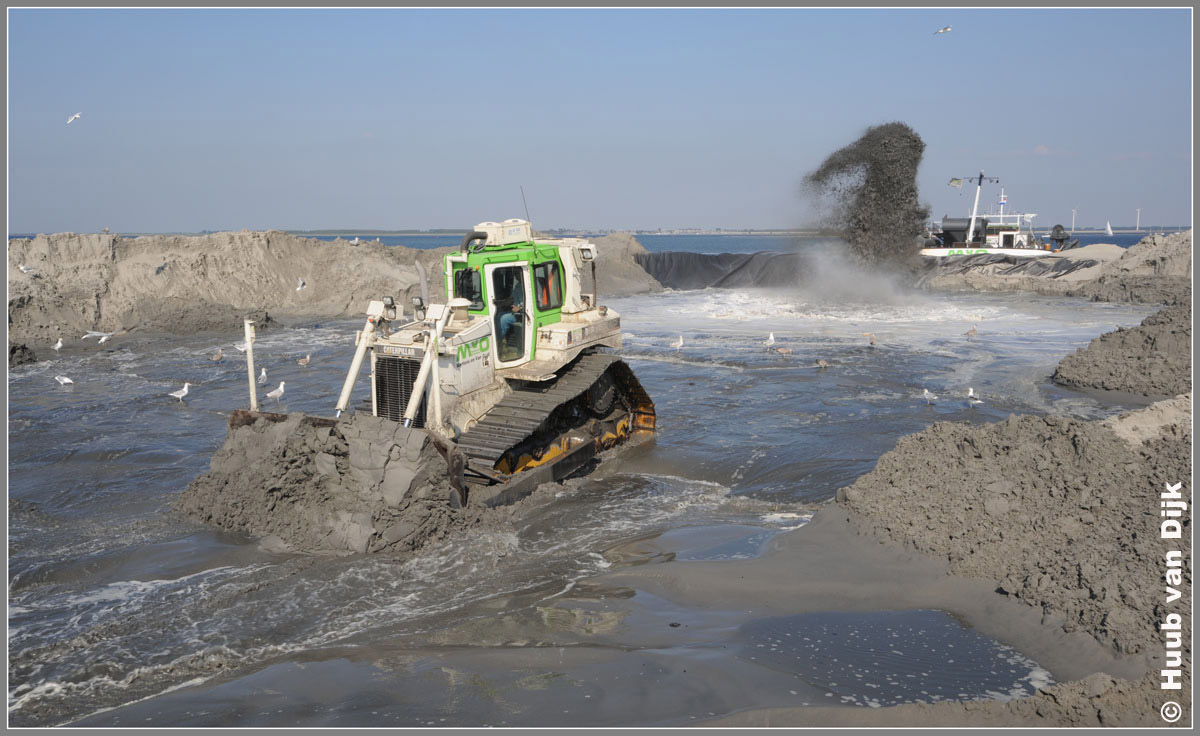

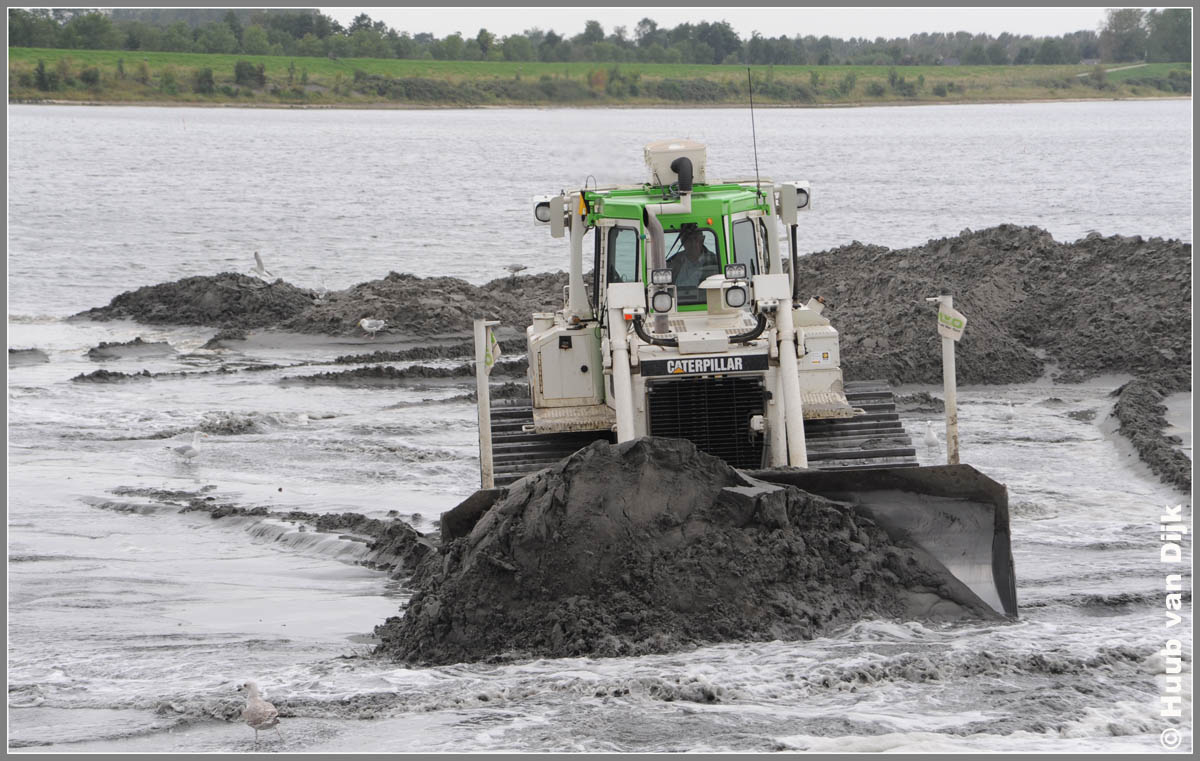

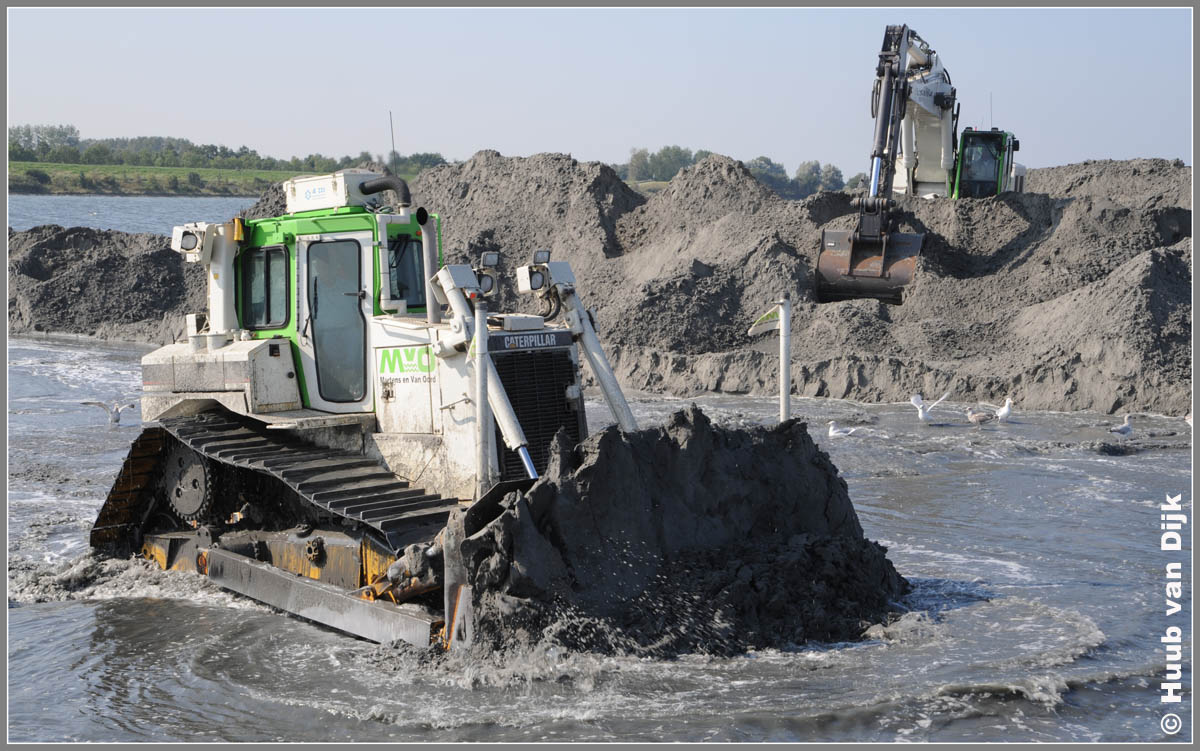

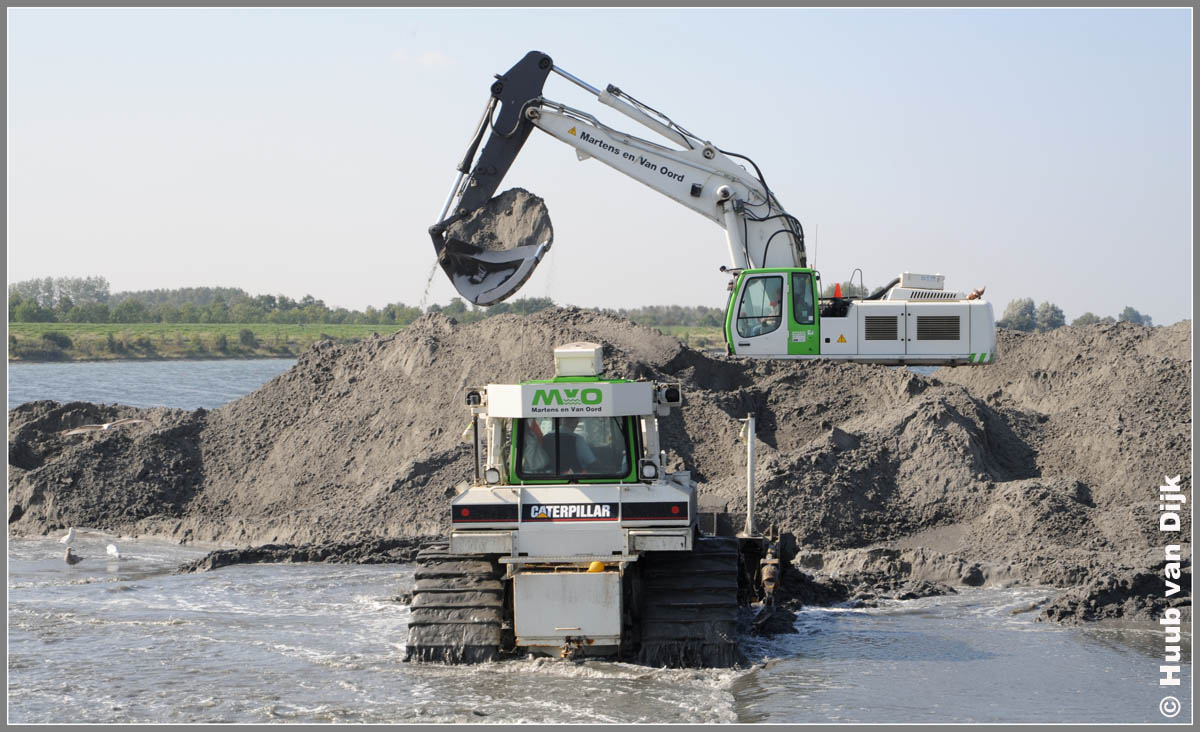

  CATERPILLAR D 6 R en LIEBHERR 954 op het stort.

0107





























september 2008




0108





























september 2008




0109





























september 2008




0110

































september 2008




0111





























september 2008




0112































september 2008




0113





























september 2008




0114





























september 2008




0115





























september 2008




0116





























september 2008

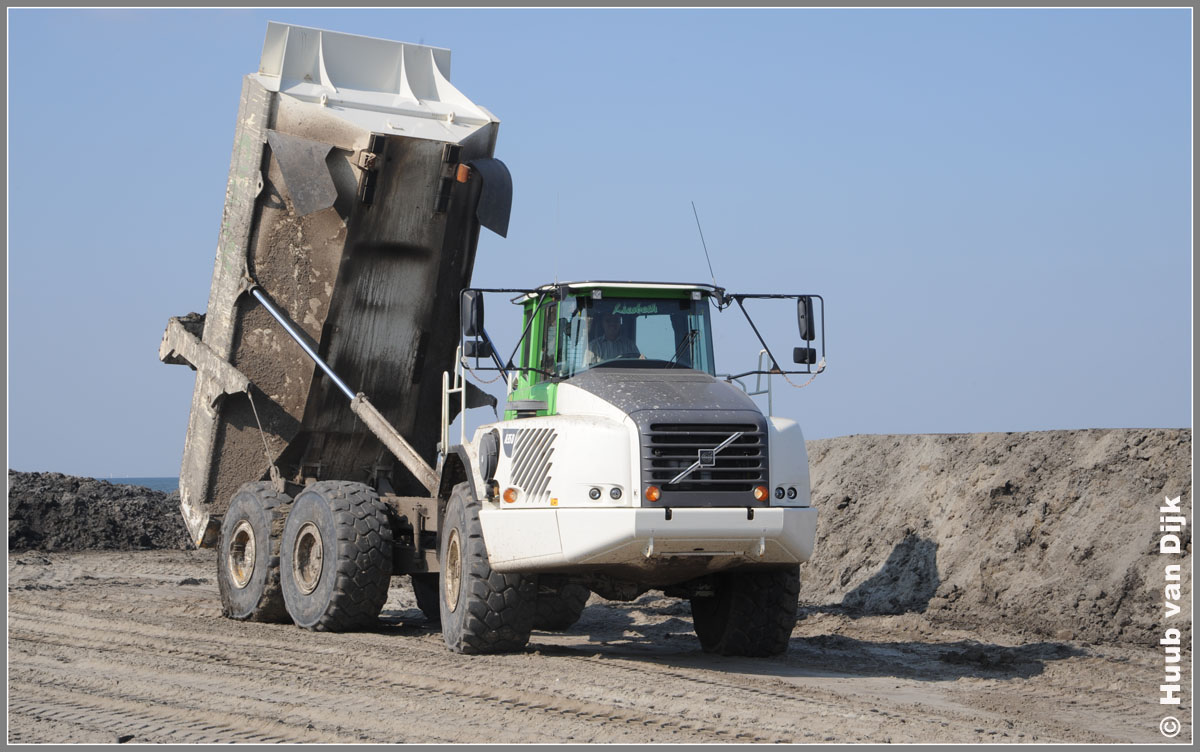

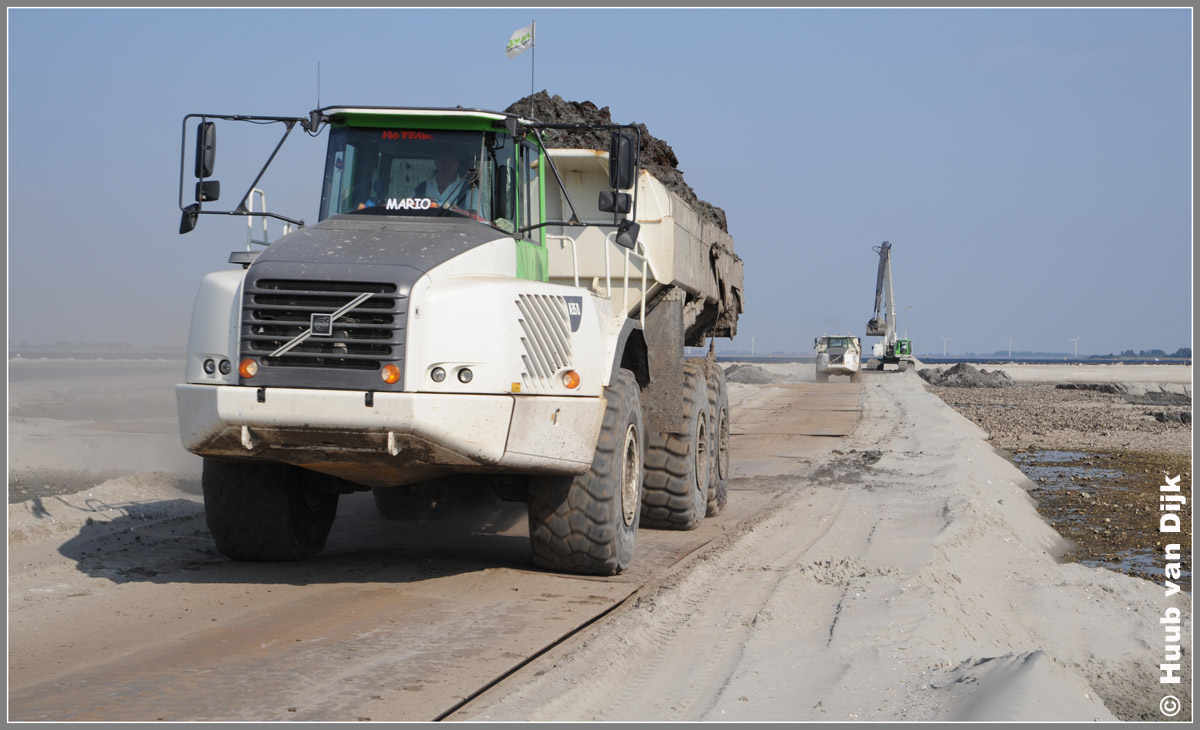

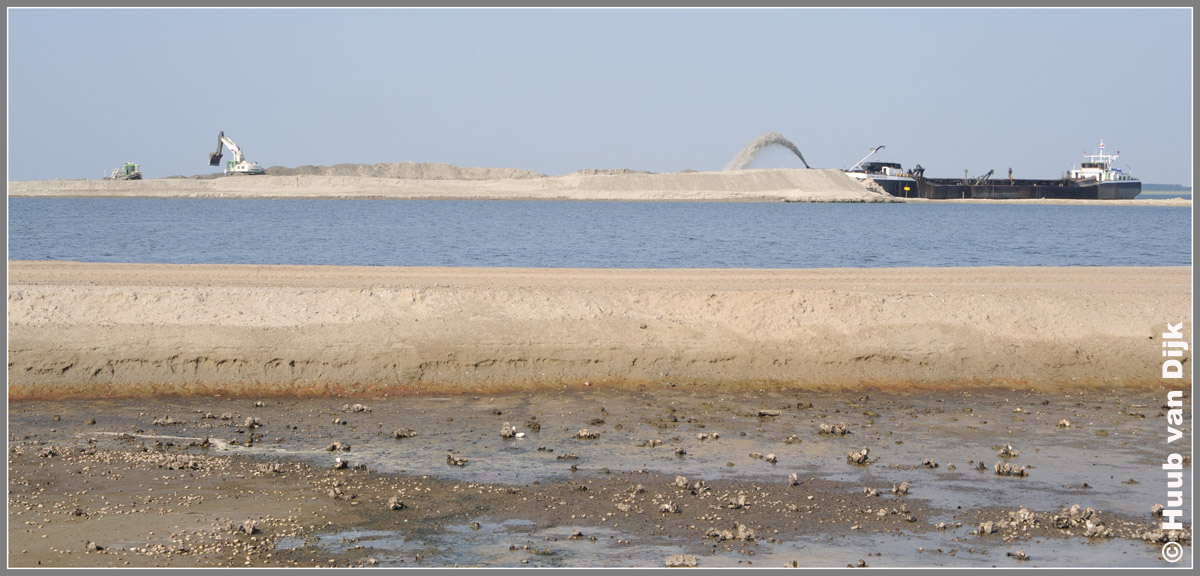

  De uitgegraven grond en slib word in een depot gezet hier kan het drogen en doet tevens dienst  als voorbelasting.

0117































september 2008




0118

























september 2008




0119





























september 2008




0120



























september 2008




0121





























september 2008




0122





























september 2008






0123



























oktober 2008




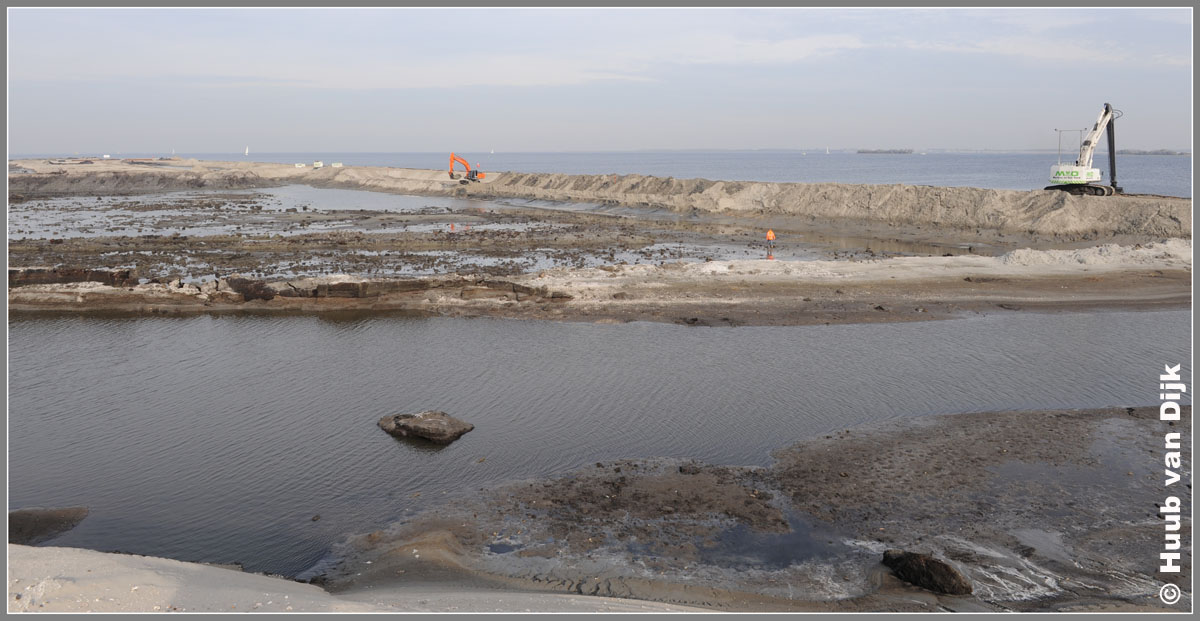

0124



























oktober 2008




0125





























oktober 2008




0126

































oktober 2008




0127































oktober 2008




0128





























oktober 2008




0129

























oktober 2008

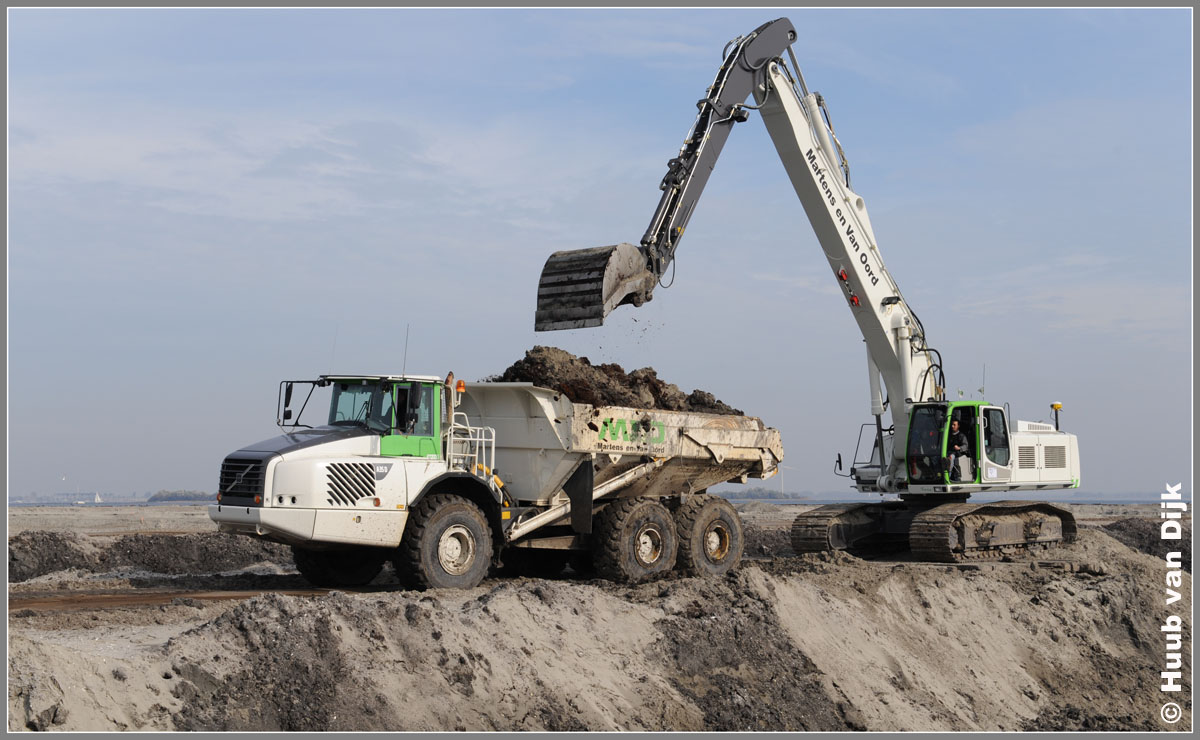

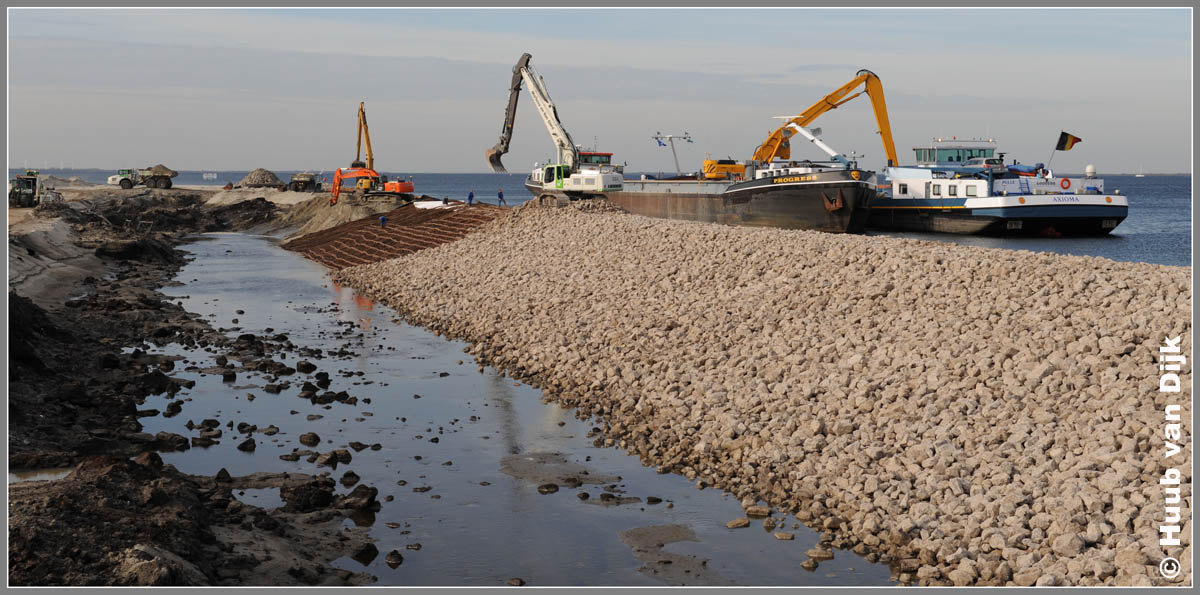

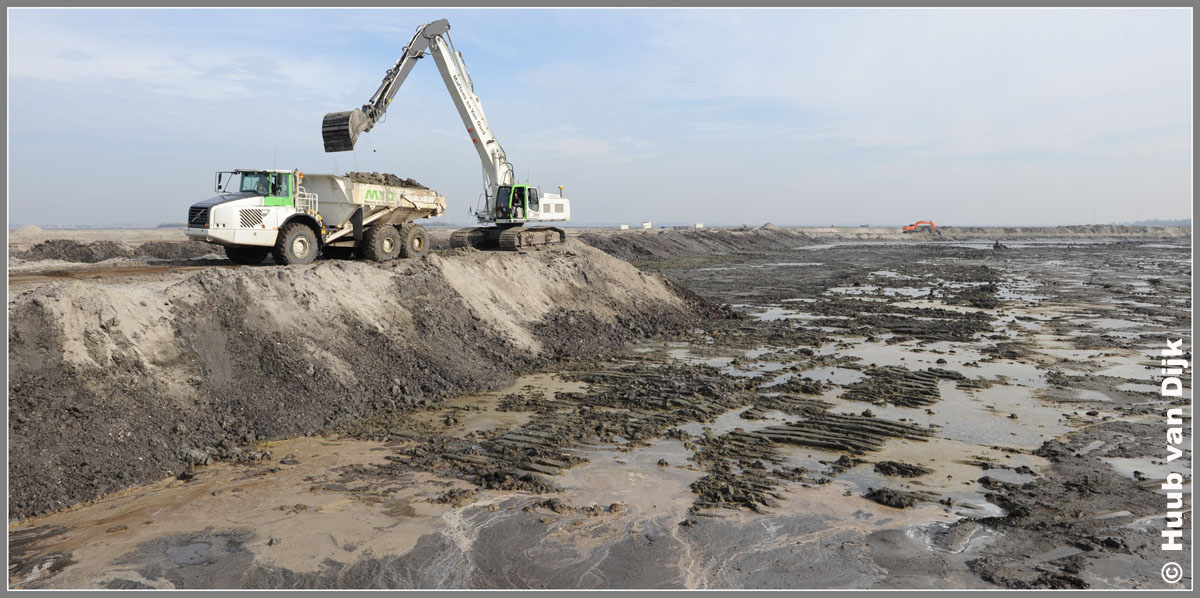

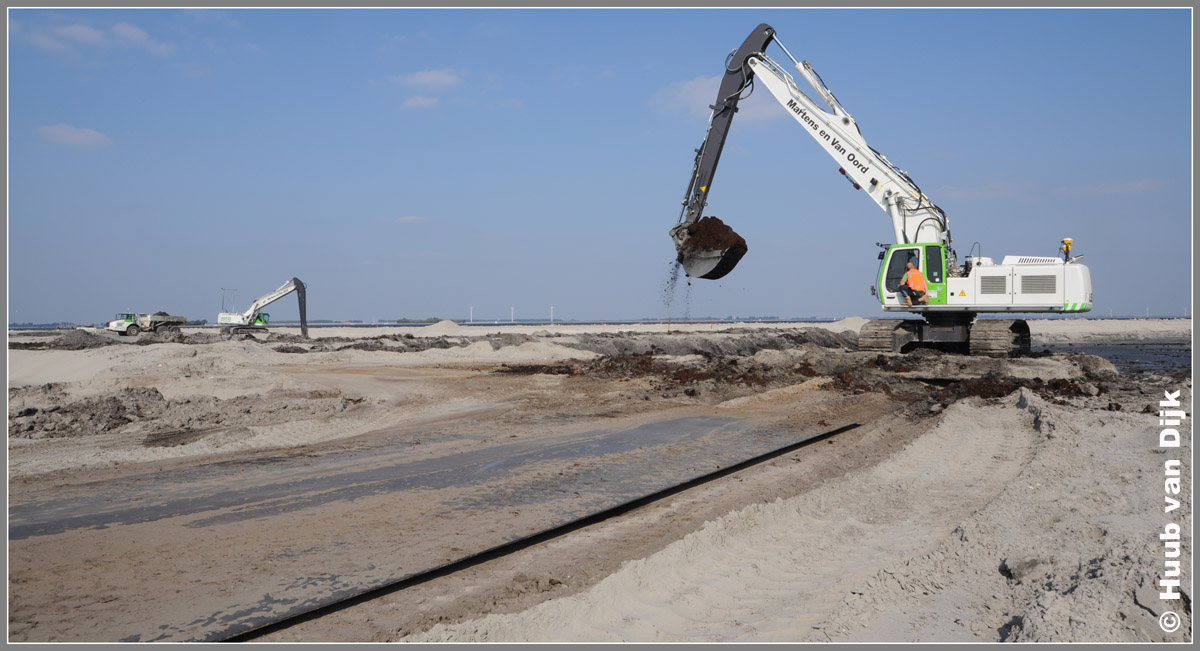

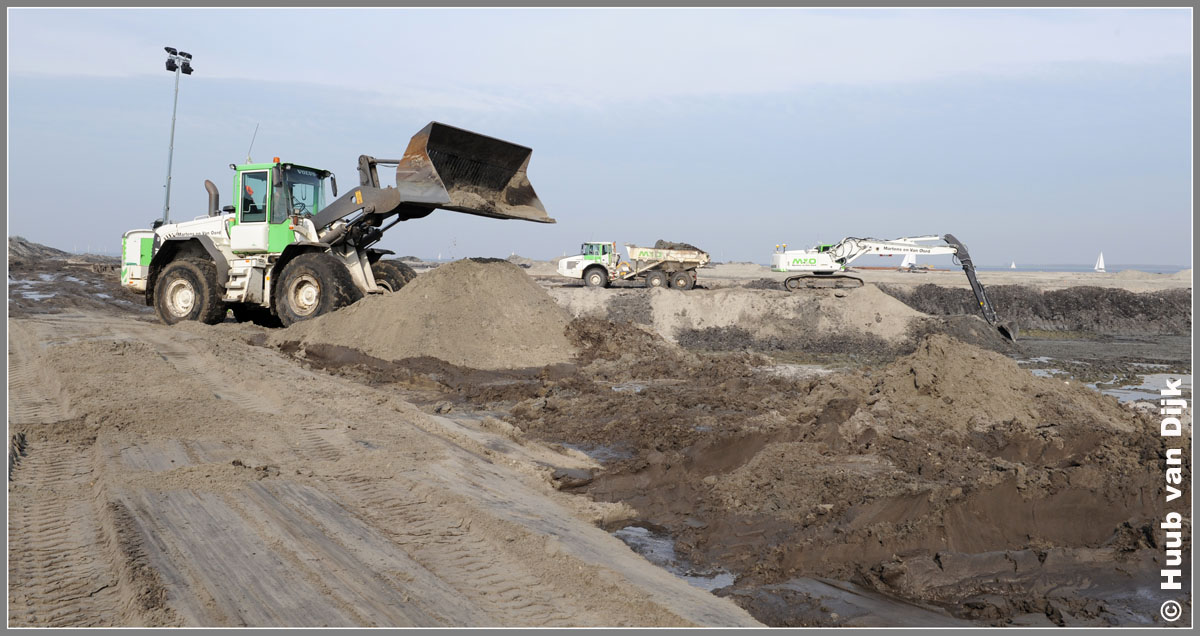

  Ontgraven van de zandbanen in het compartiment gelegd als transportwegen voor de dumpers.

0130































oktober 2008




0131





























oktober 2008




0132































oktober 2008






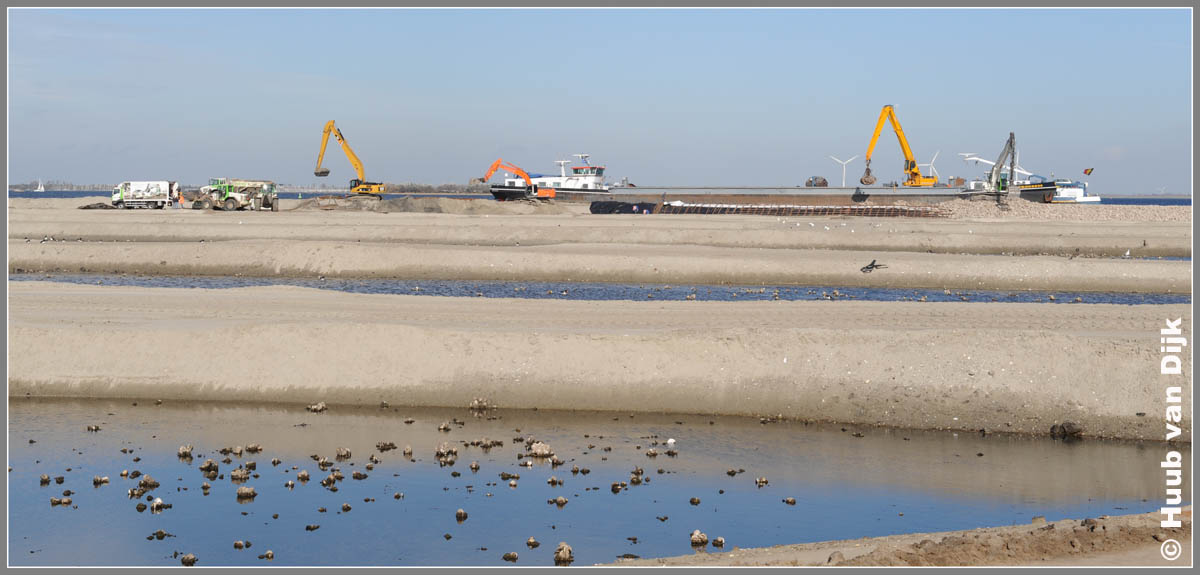

0133

























oktober 2008

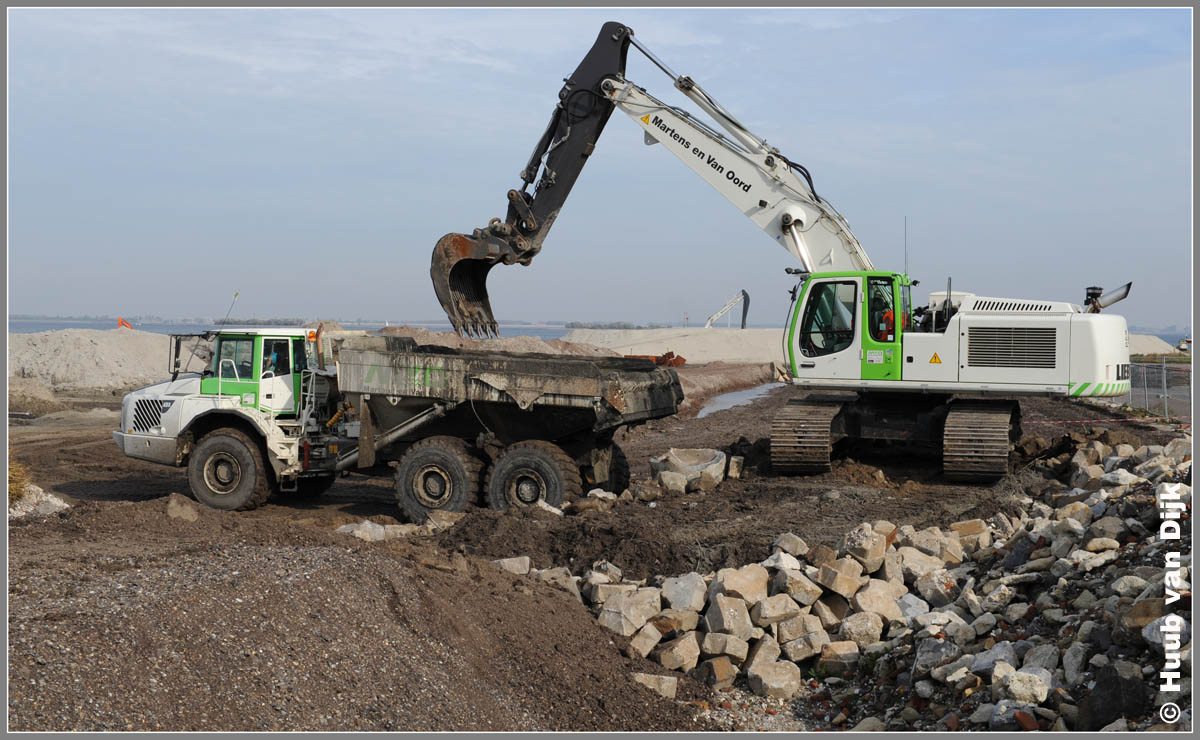

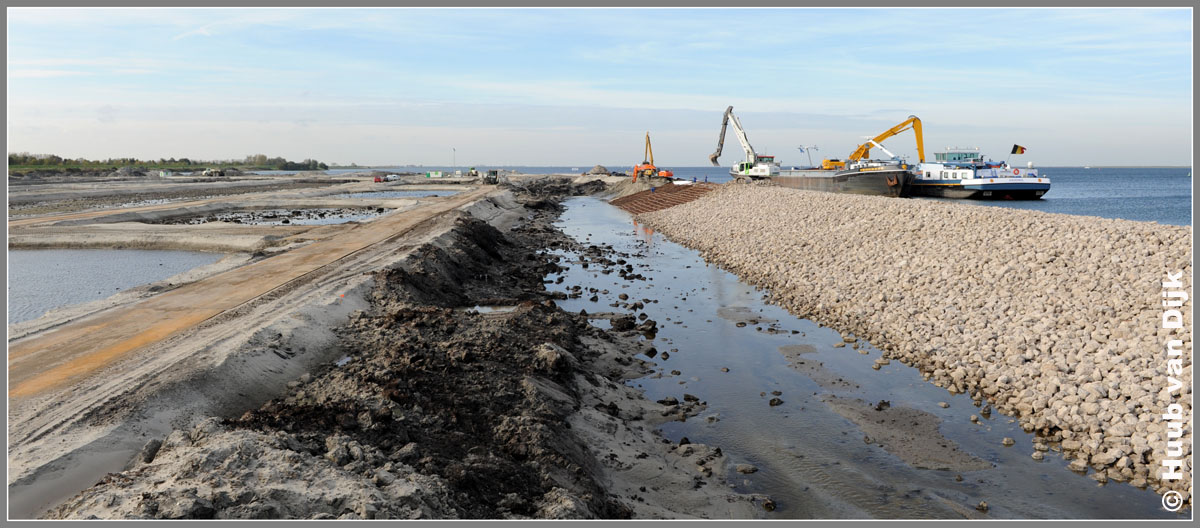

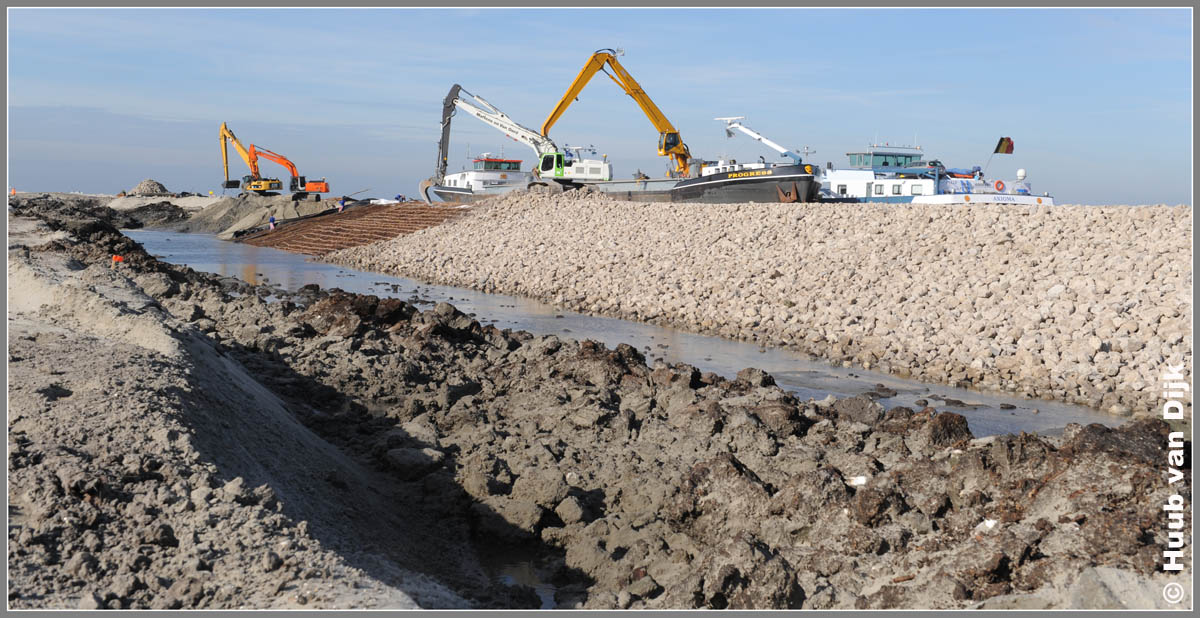

  Het tweede compartiment is drooggepompt, de zandbanen zijn aangebracht en de stortsteen aan de binnenzijde van de dam word aangebracht.

0133



























oktober 2008




0135































oktober 2008




0136































oktober 2008




0137



























oktober 2008




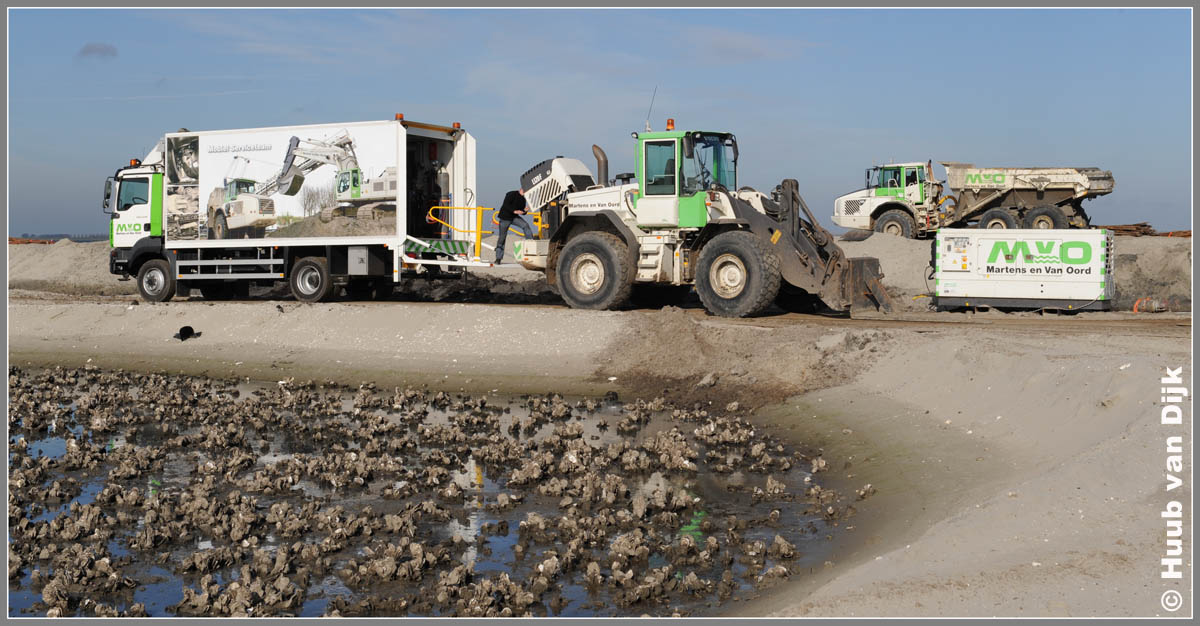

  Onderhoud op locatie aan de VOLVO L 120.

0138



























oktober 2008

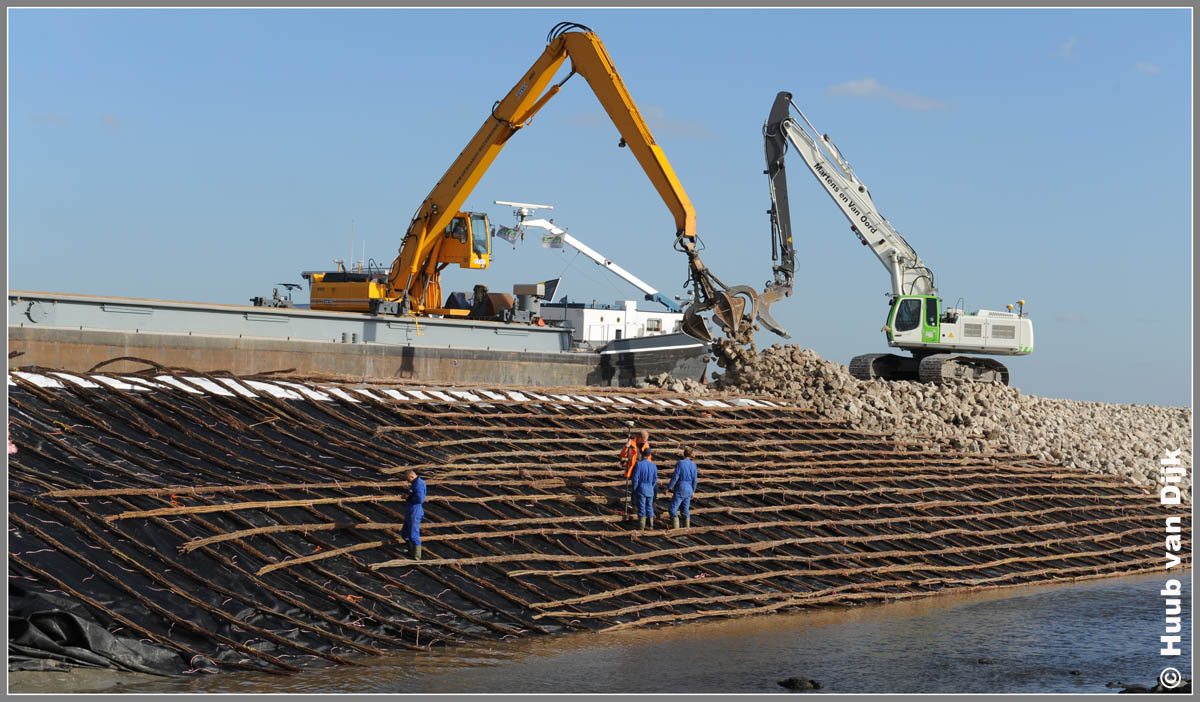

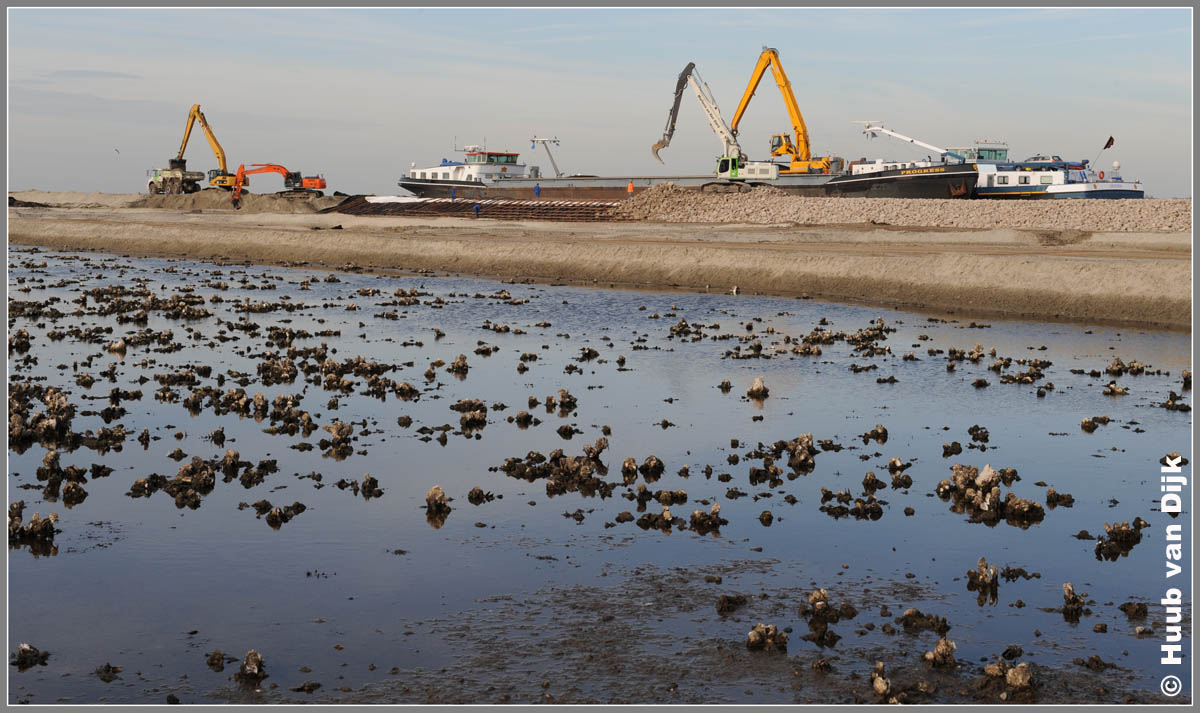

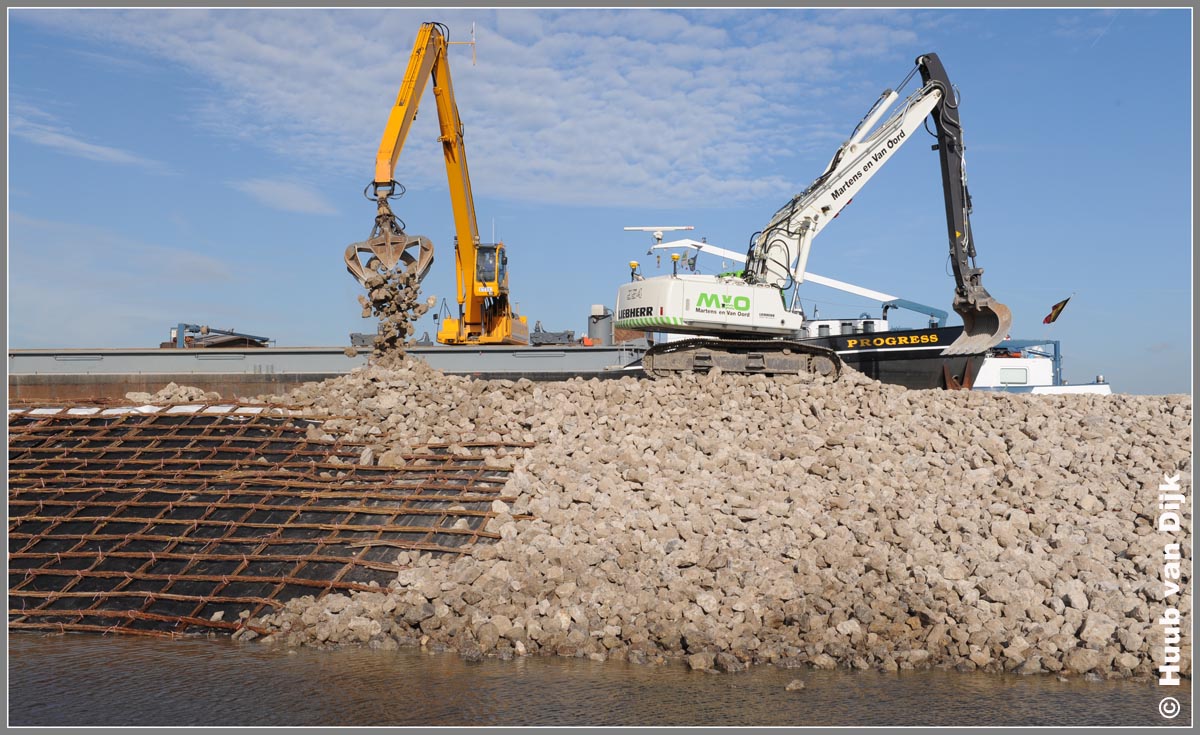

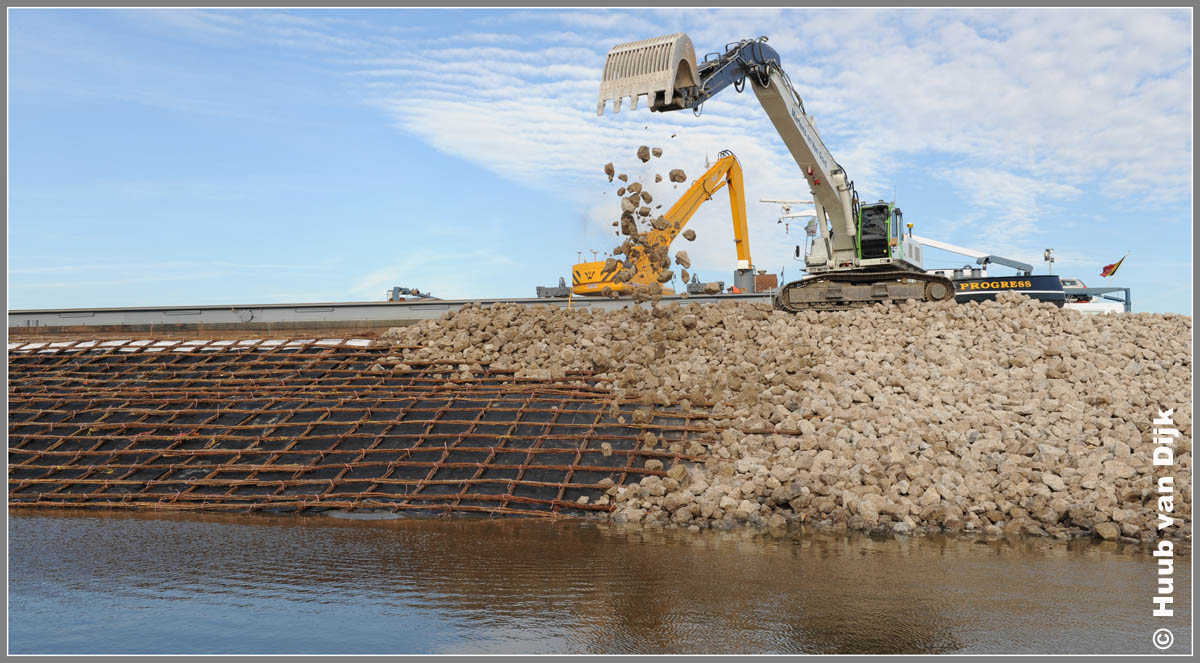

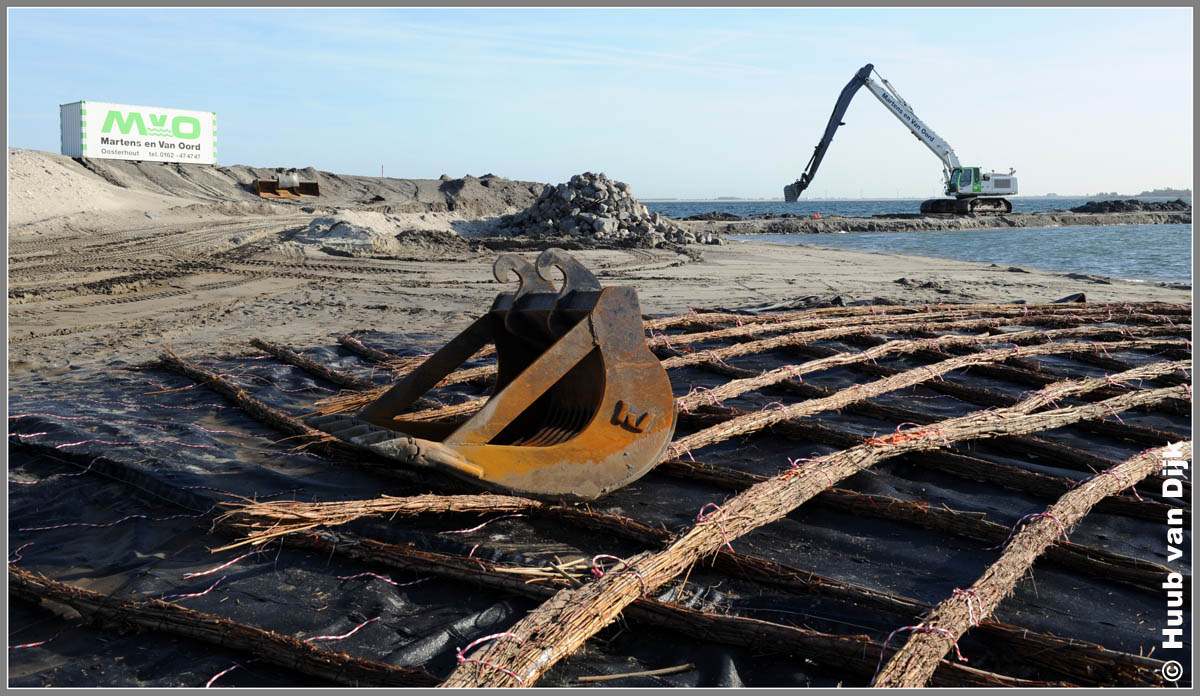

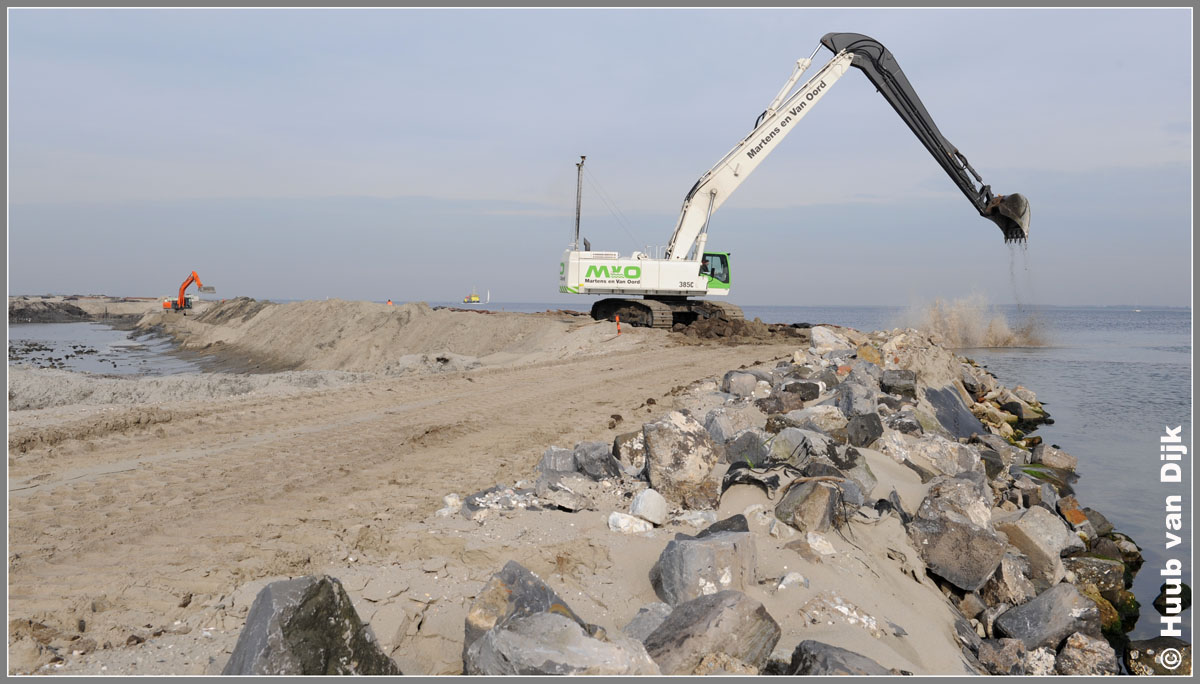

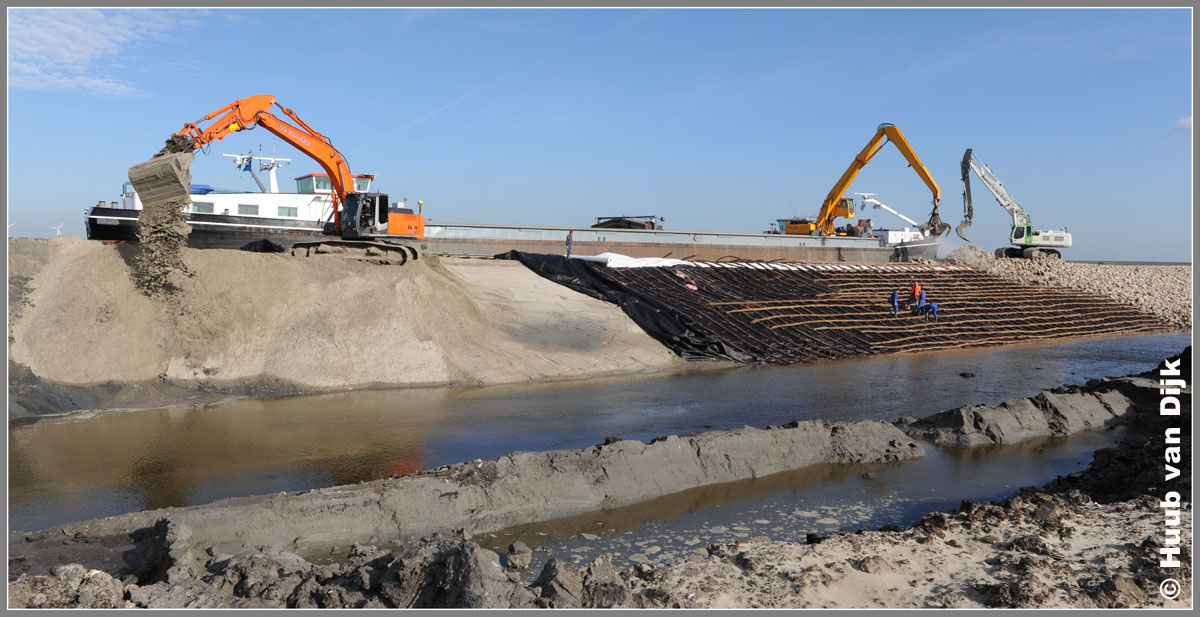

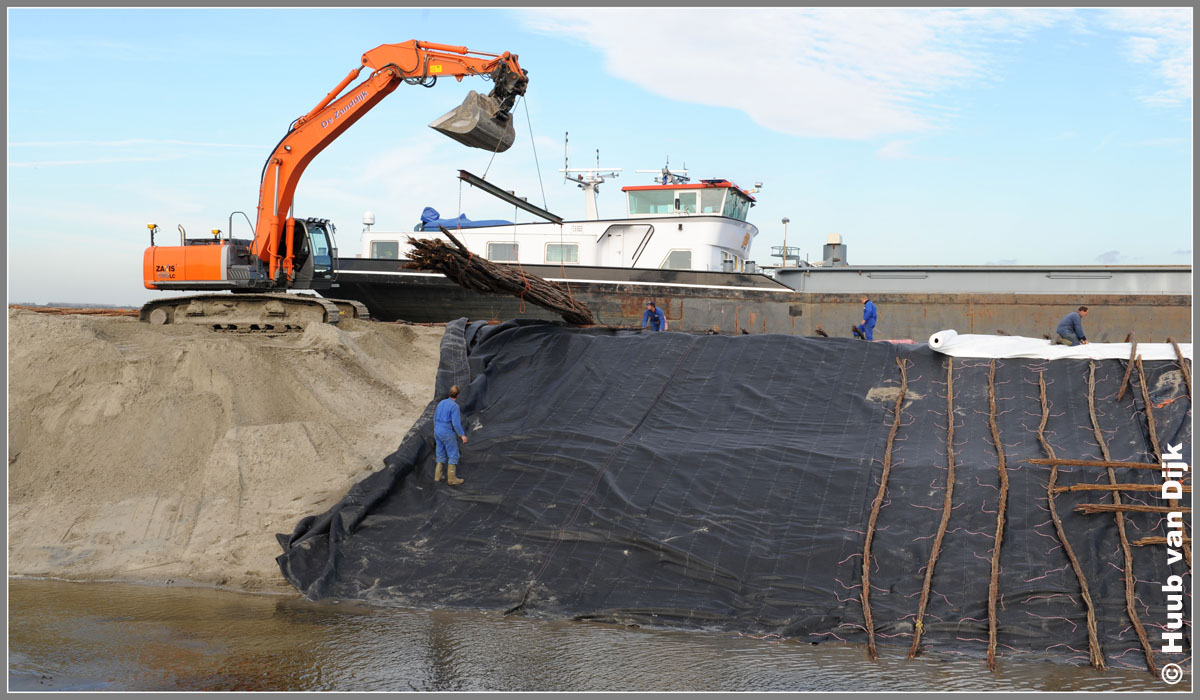

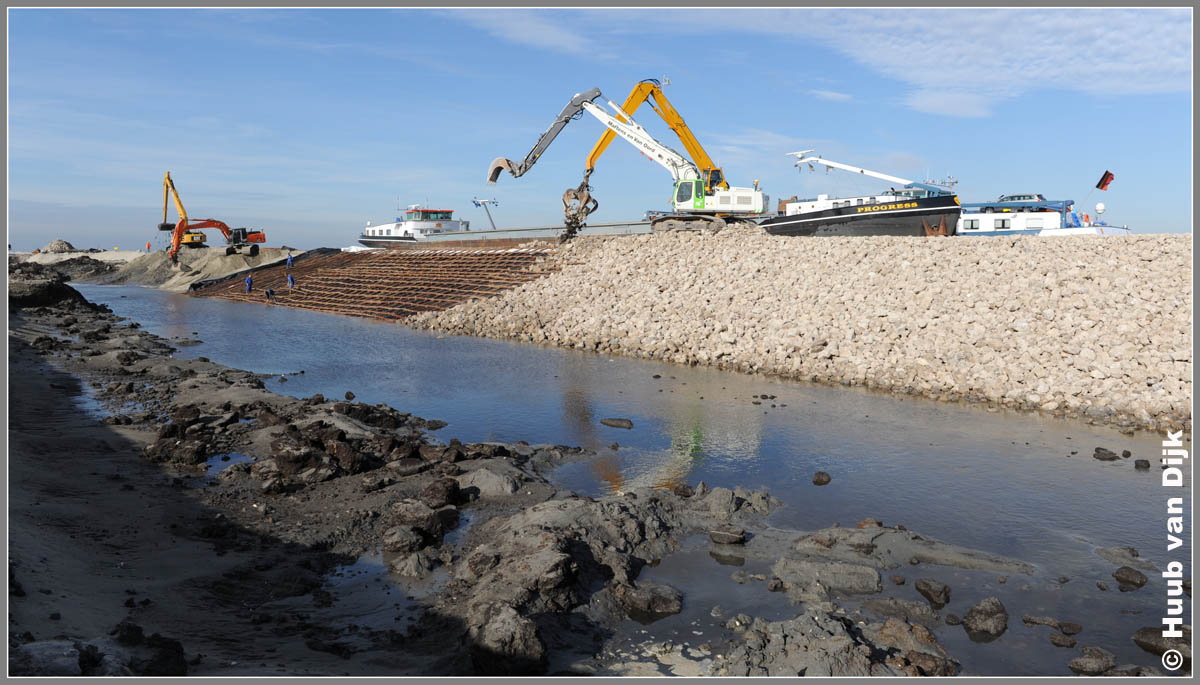

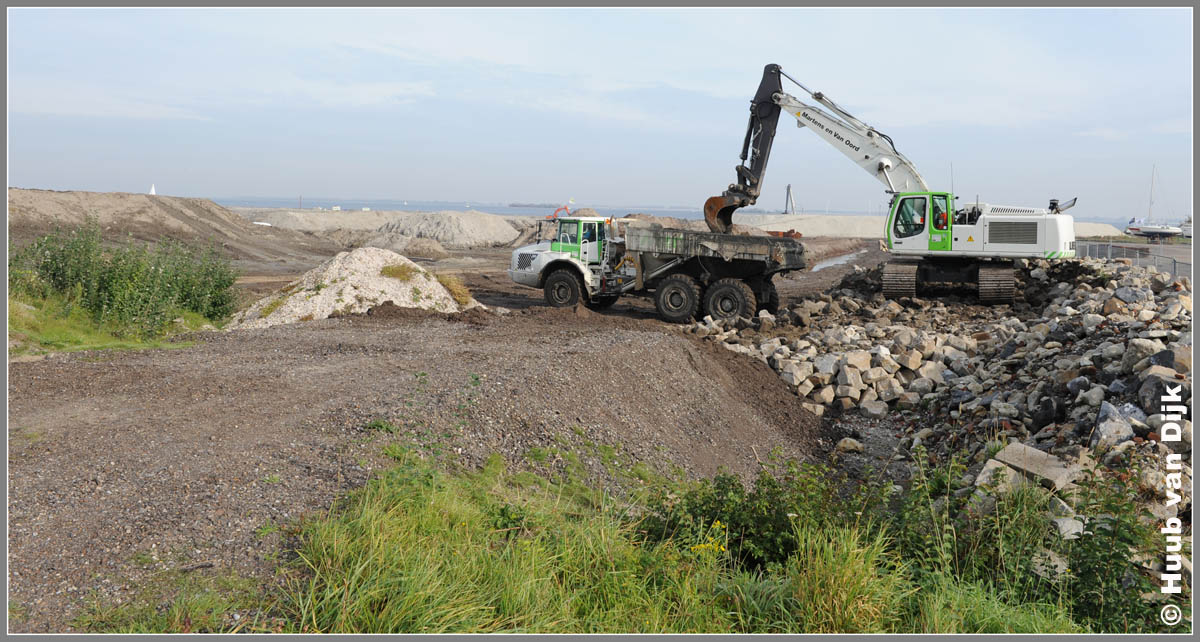

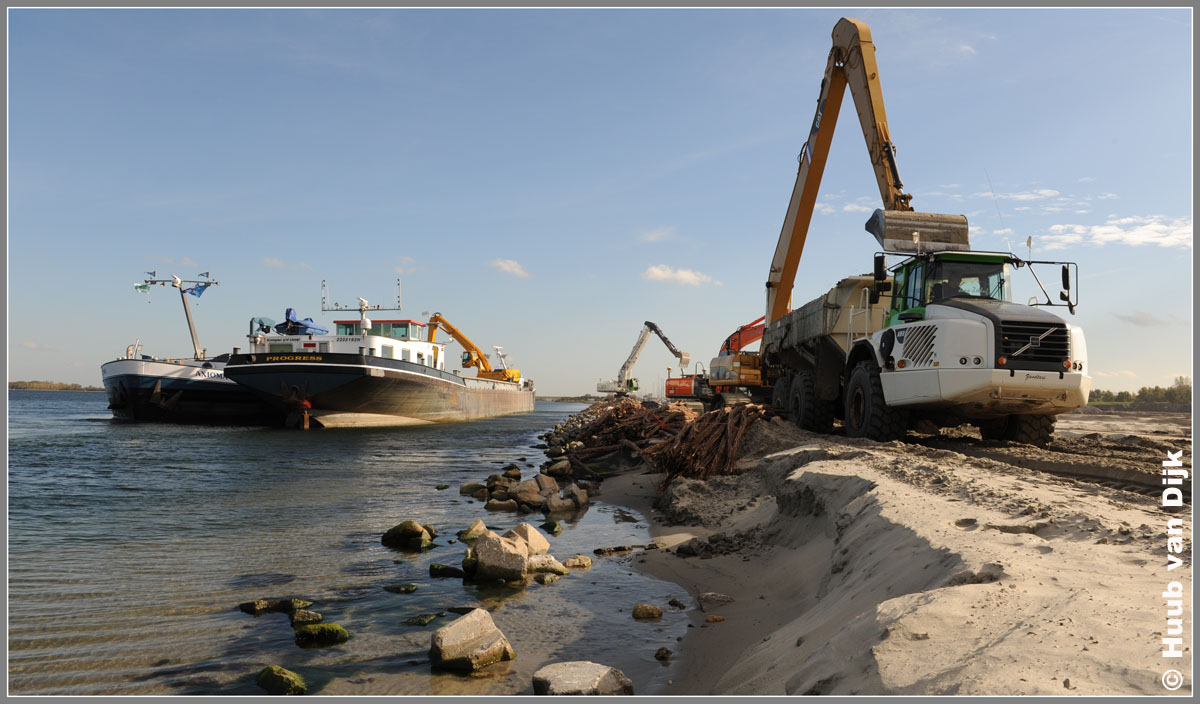

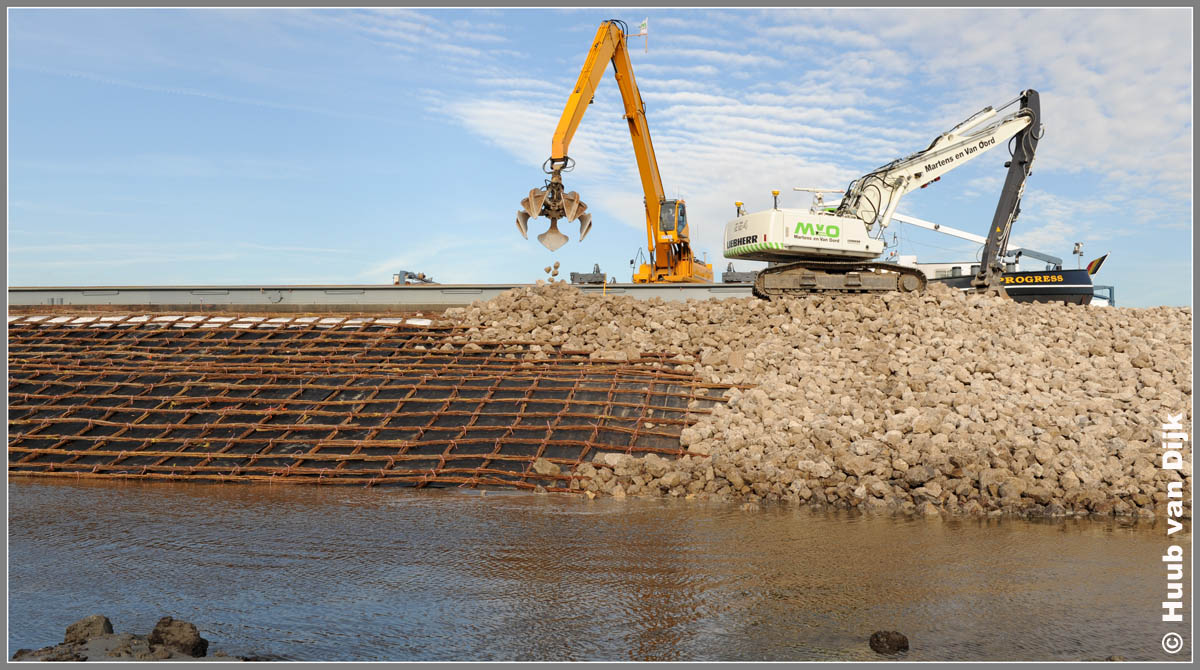

  De dam word in profiel gezet waarna folie, rietwiepen en stortsteen worden aangebracht.

0139





























oktober 2008




0140



























oktober 2008




0141



























oktober 2008



0142



























oktober 2008



0143



























oktober 2008



0144



























oktober 2008



0145























oktober 2008






0146





























oktober 2008






0147





























maart 2009




  In het eerste compartiment zijn de steigers aangebracht.

0148



























maart 2009

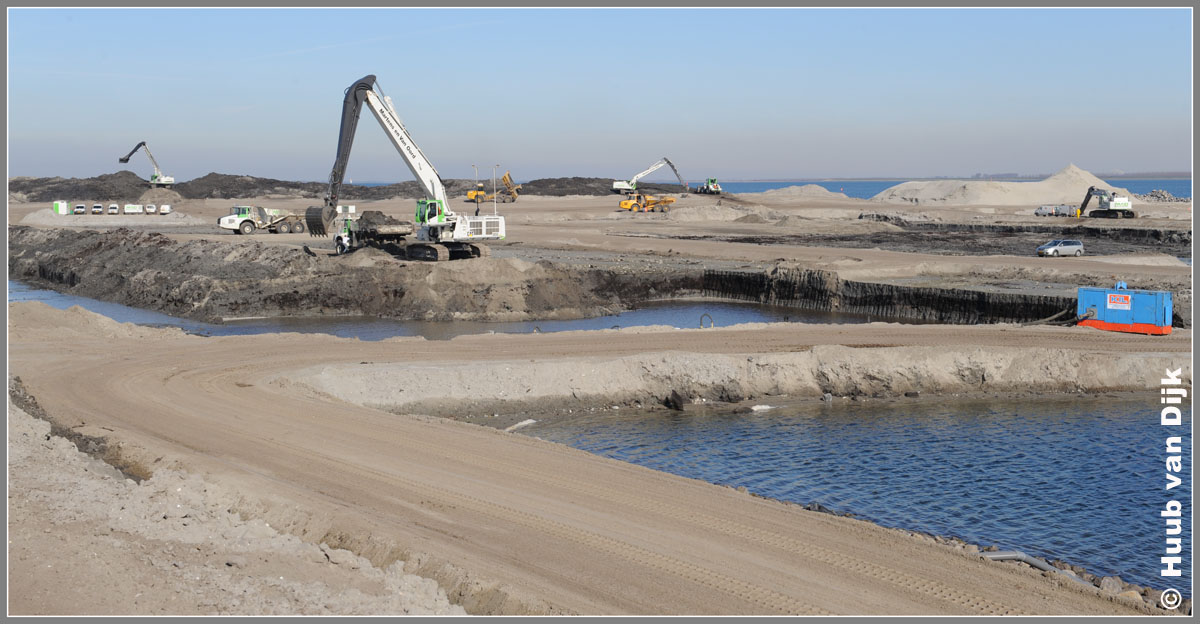

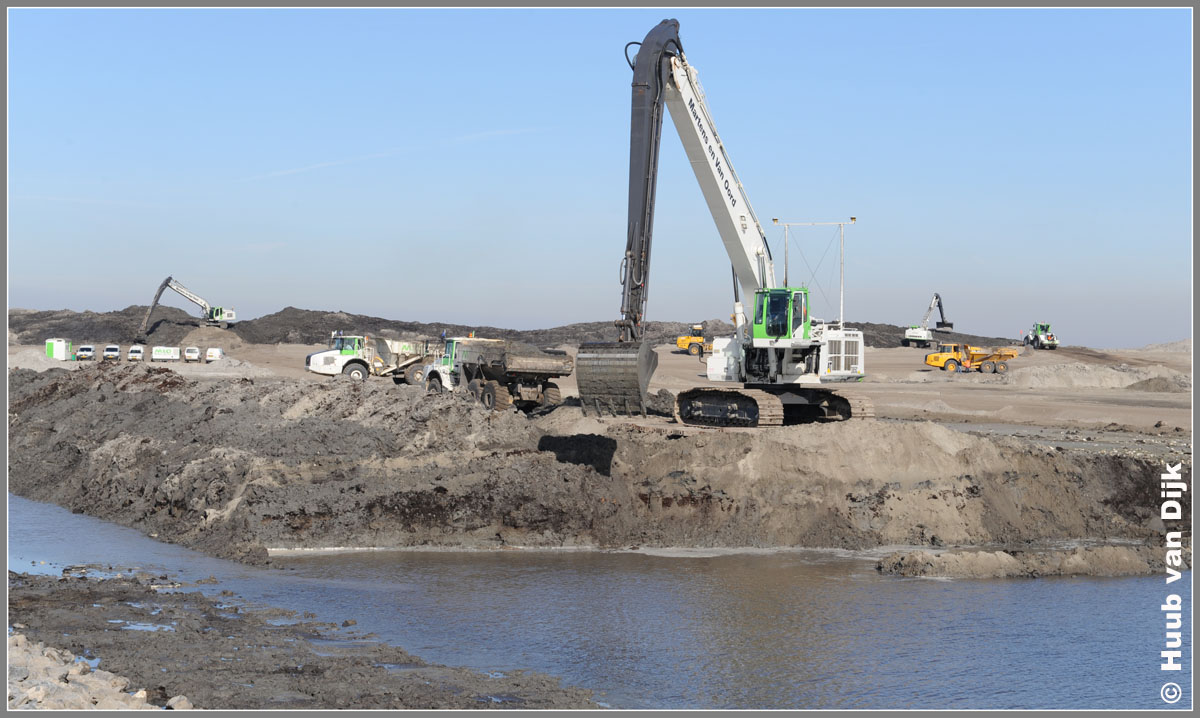

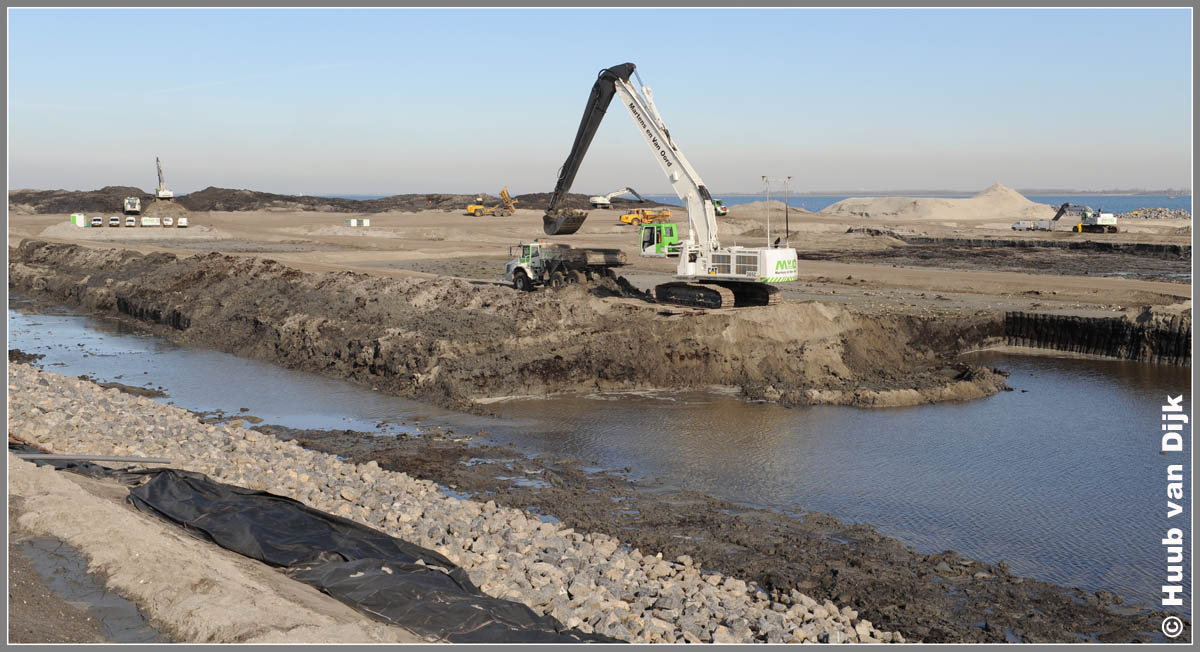

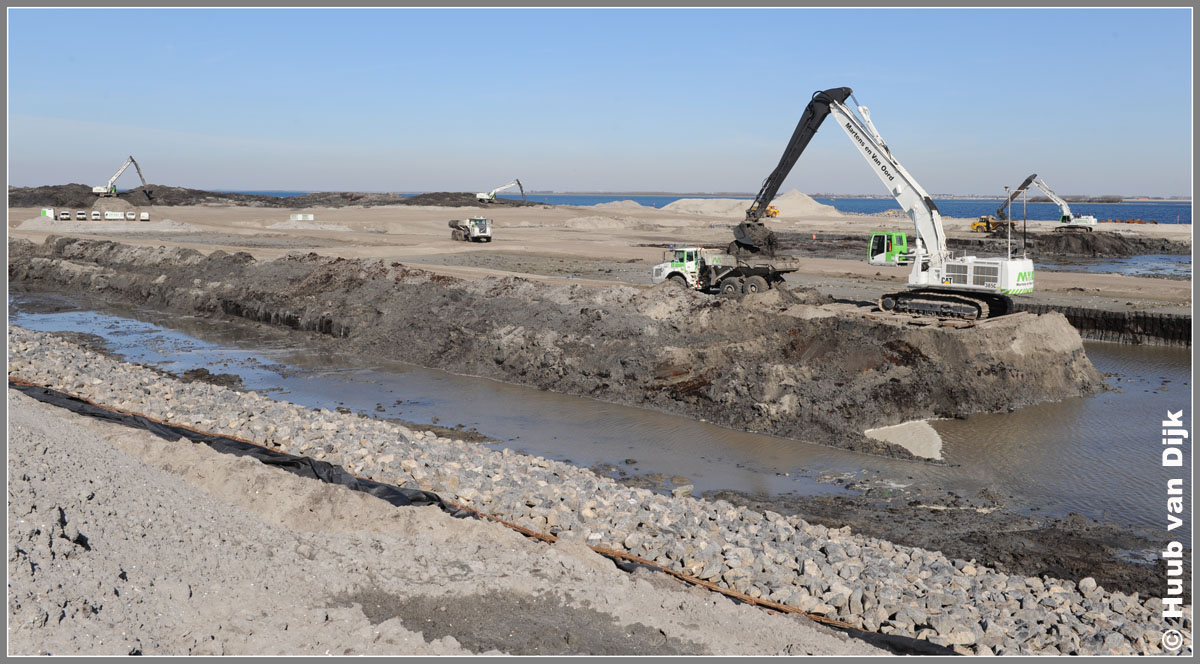

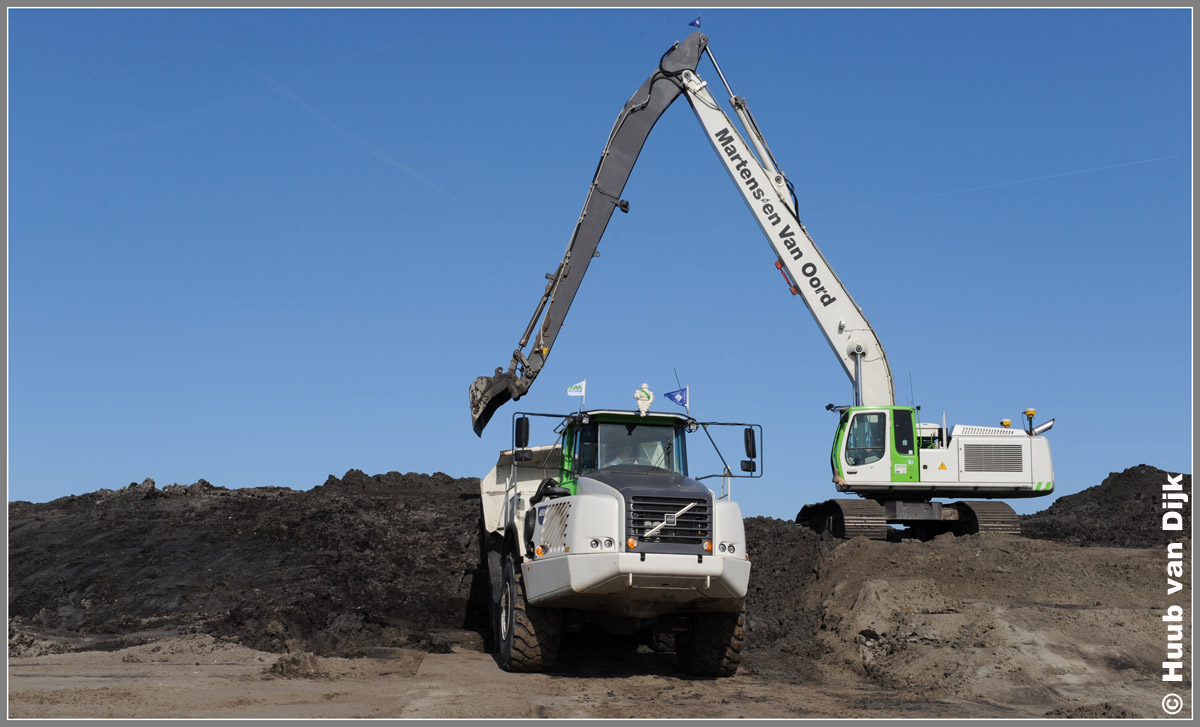

  Het ontgraven van het tweede compartiment is in volle gang.

0149





























maart 2009




0150





























maart 2009




0151





























maart 2009




0152





























maart 2009




0153































maart 2009




0154





























maart 2009




0155



























maart 2009




0156



























maart 2009




0157

























maart 2009




0158





























maart 2009




0159



























maart 2009

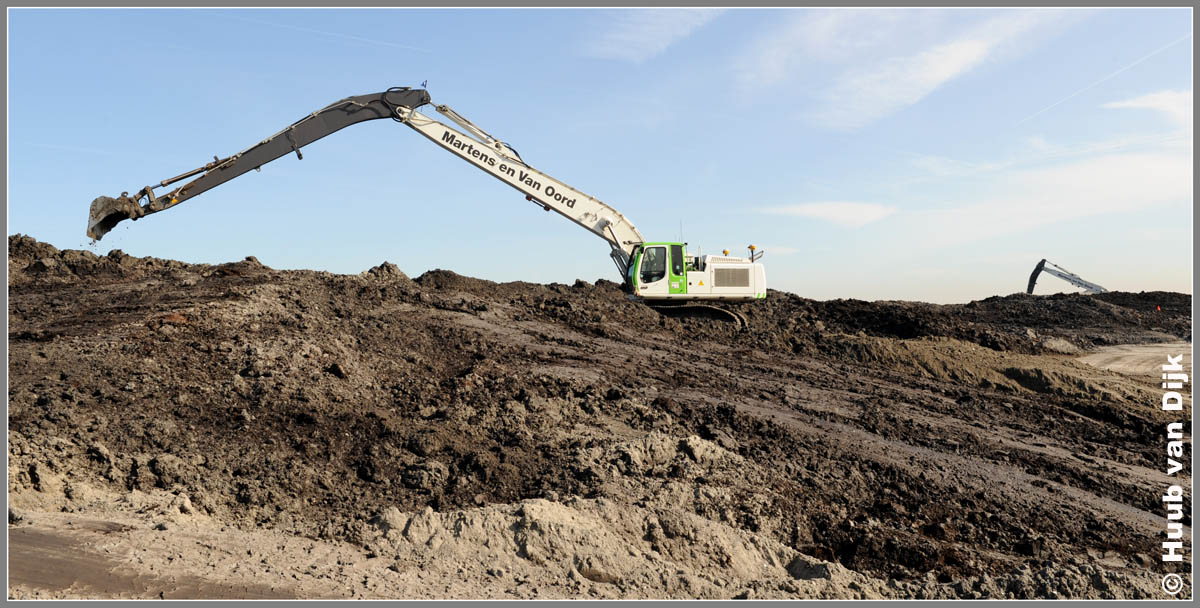

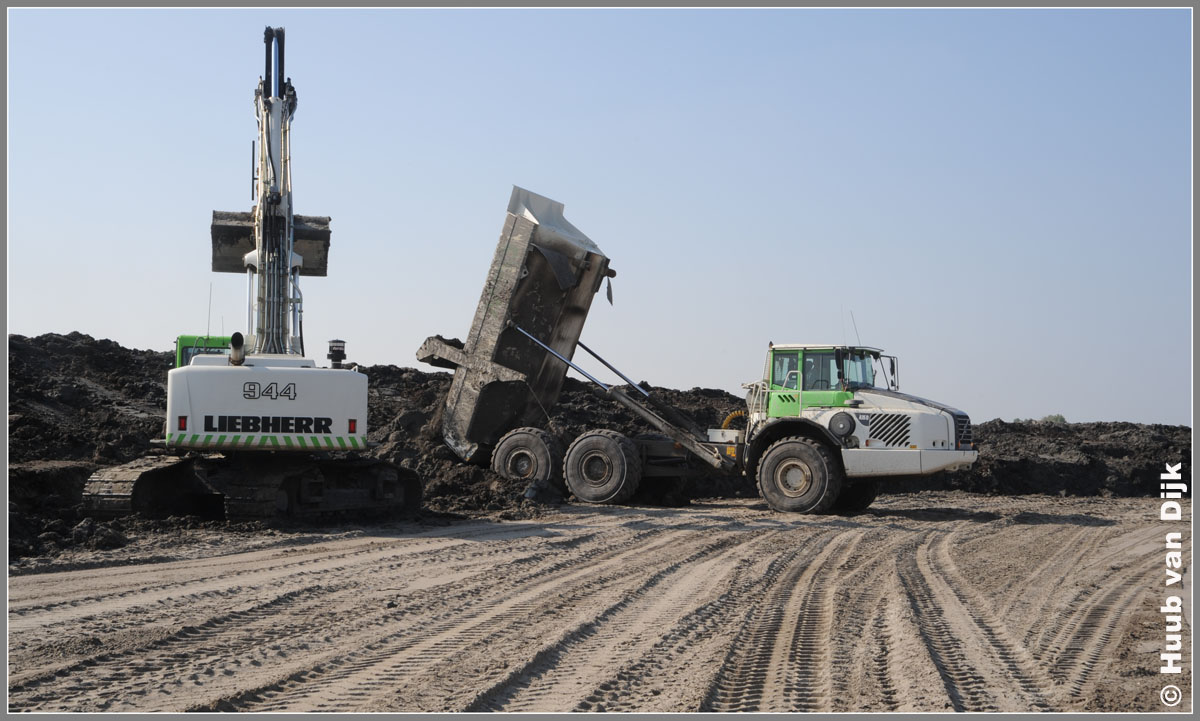

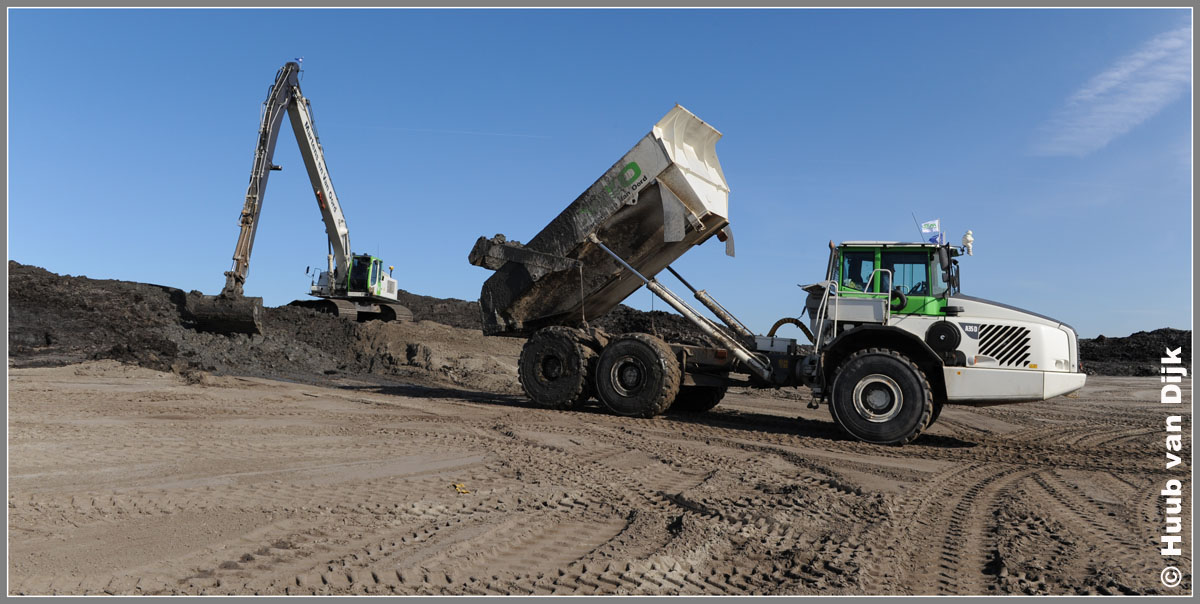

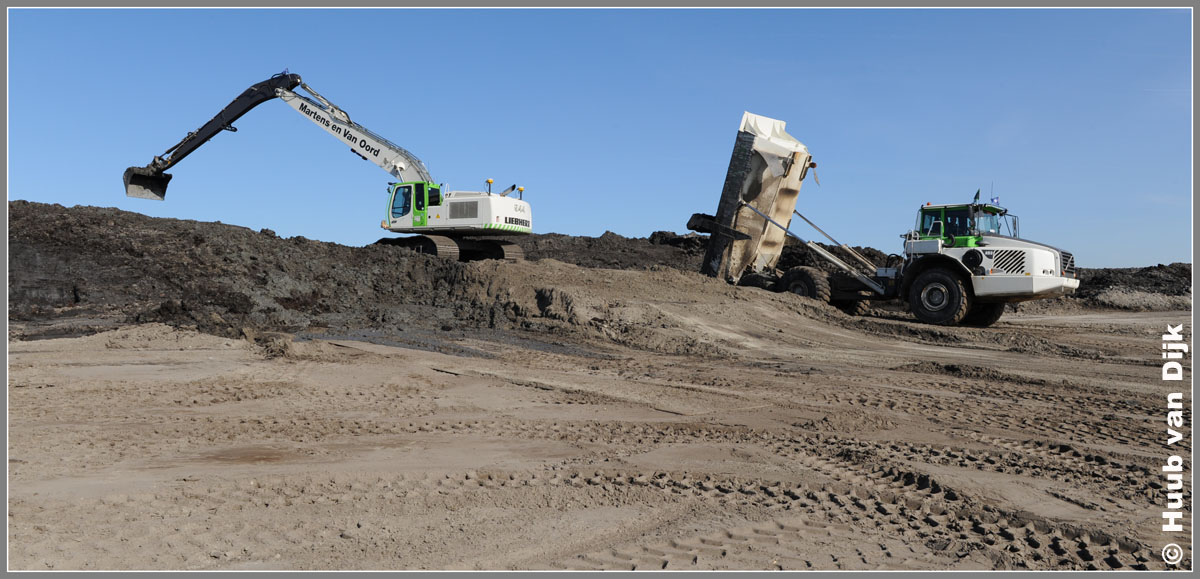

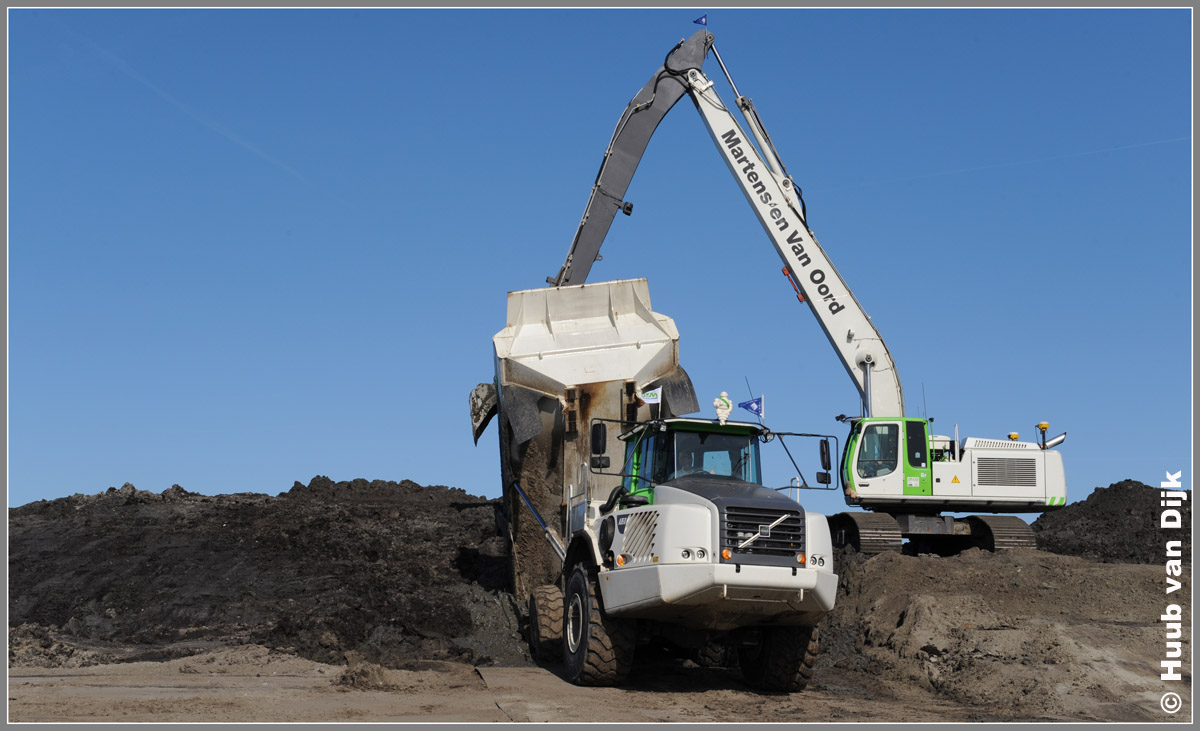

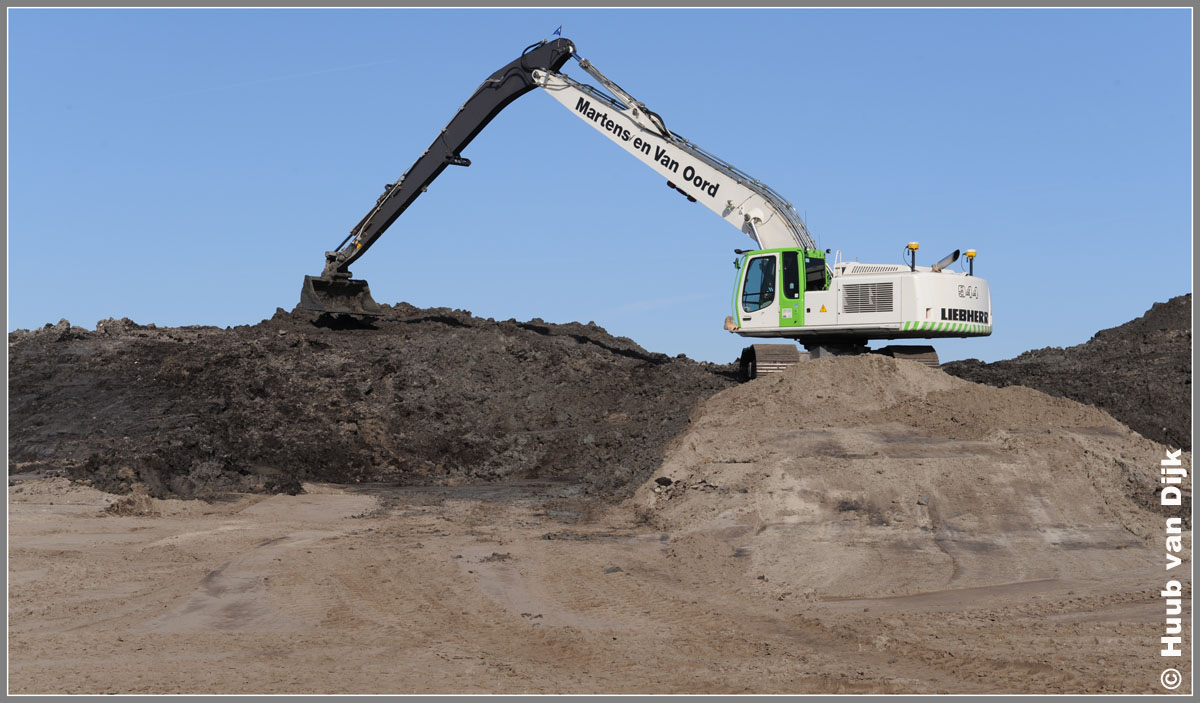

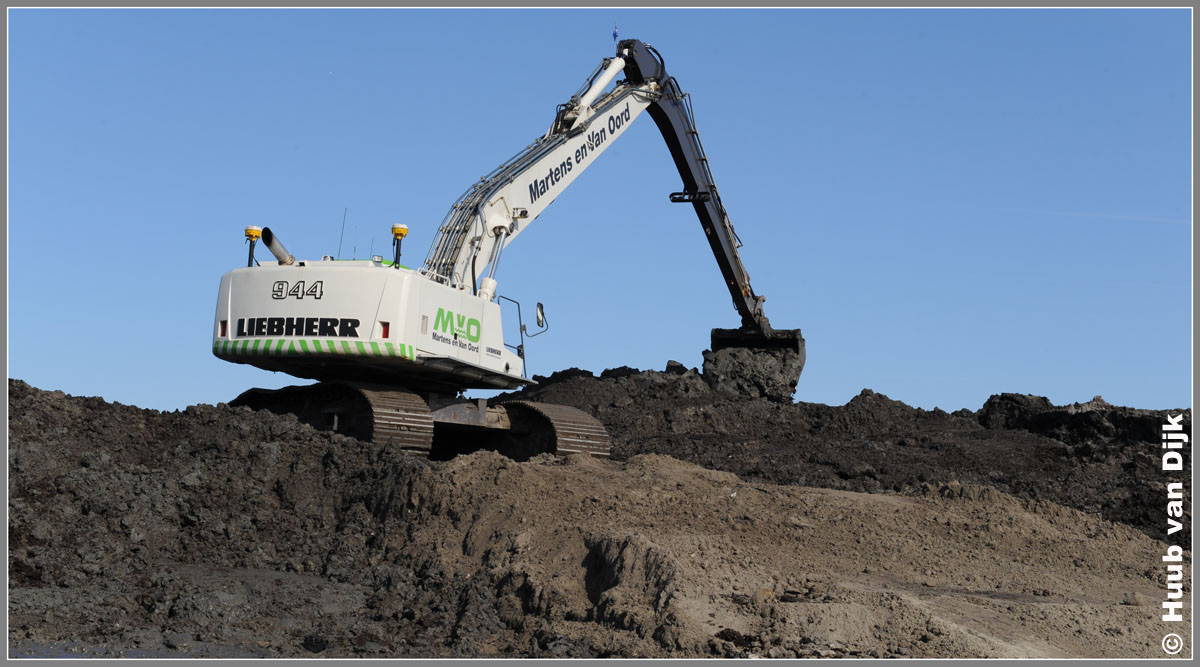

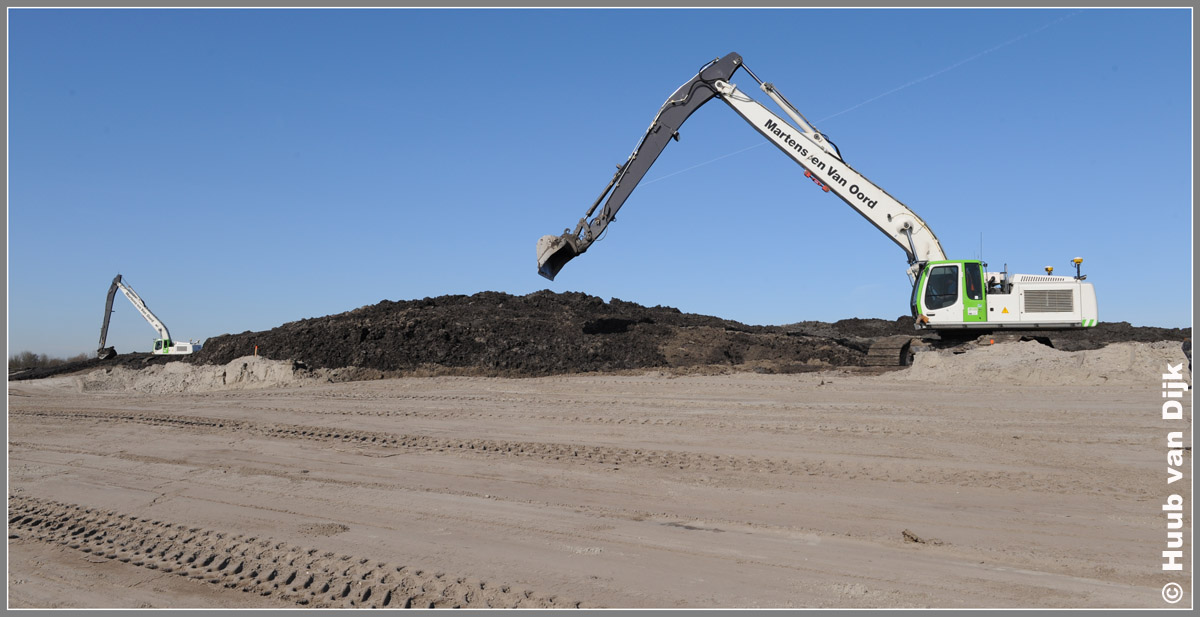

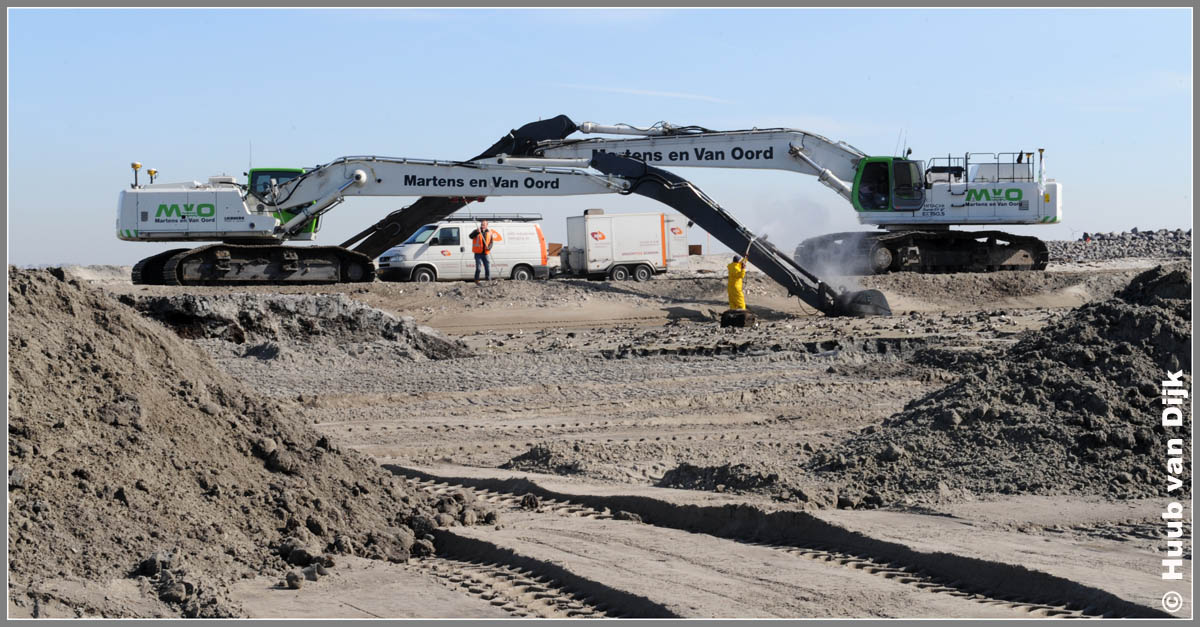

  Twee LIEBHERR's 944 zetten de afgegraven grond in depot.

0160



























maart 2009




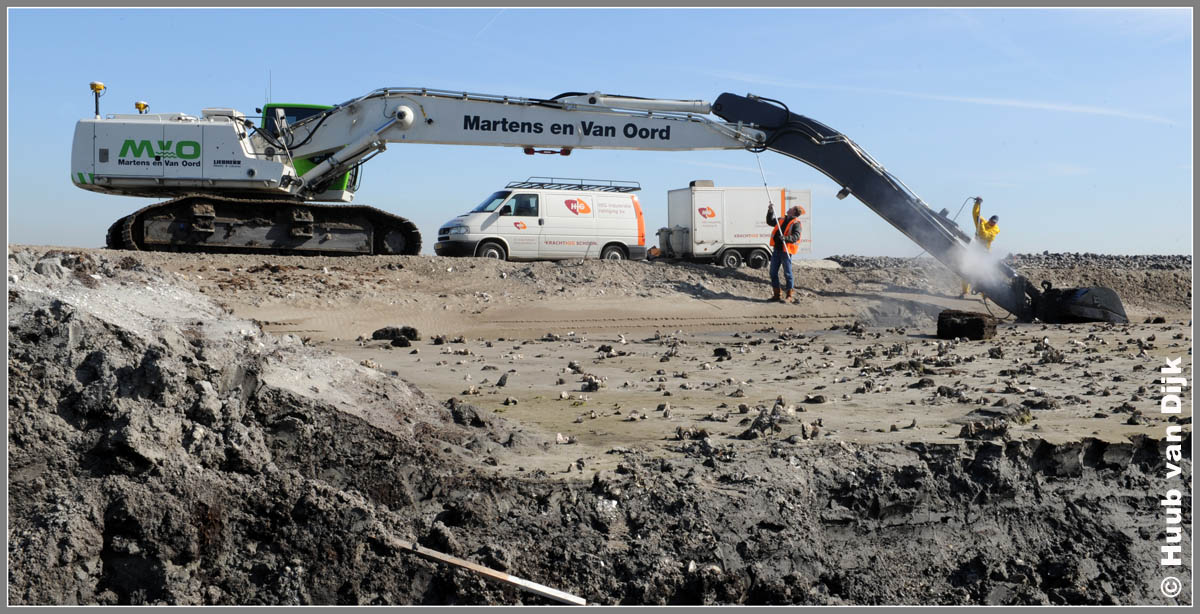

  Schoonmaakbeurt  voor de machines.

0161



























maart 2009




0162





























maart 2009

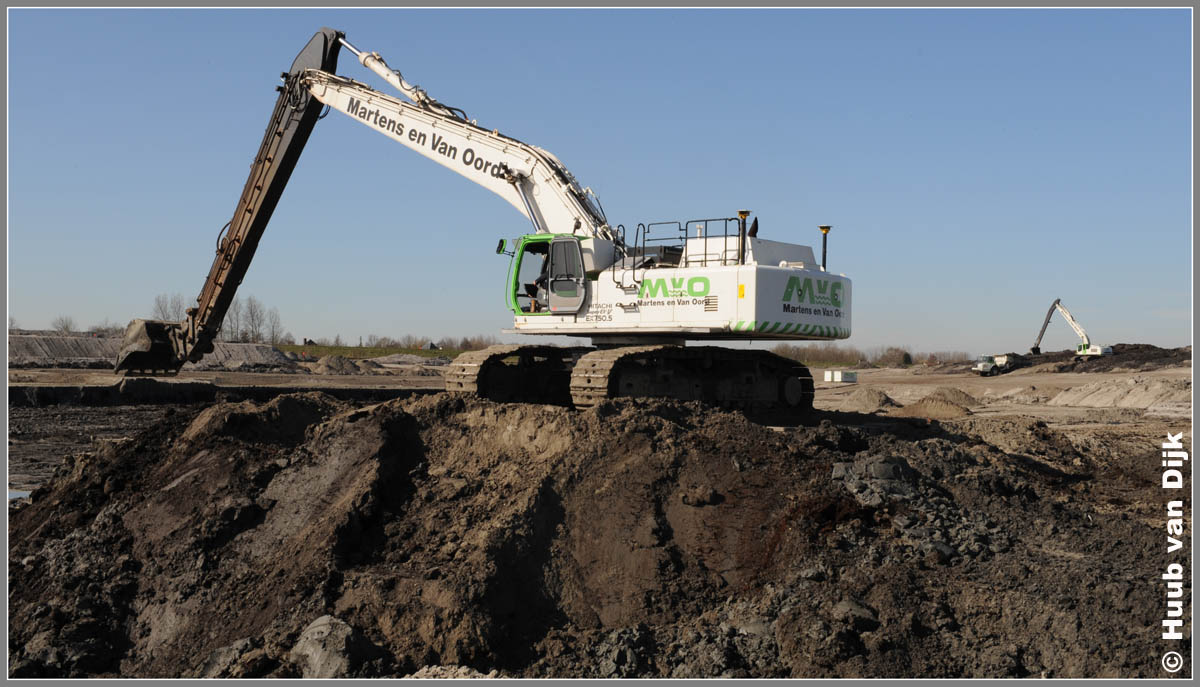

  Een van de laatste HITACHI EX 750 van M.v.O.

0163



































maart 2009




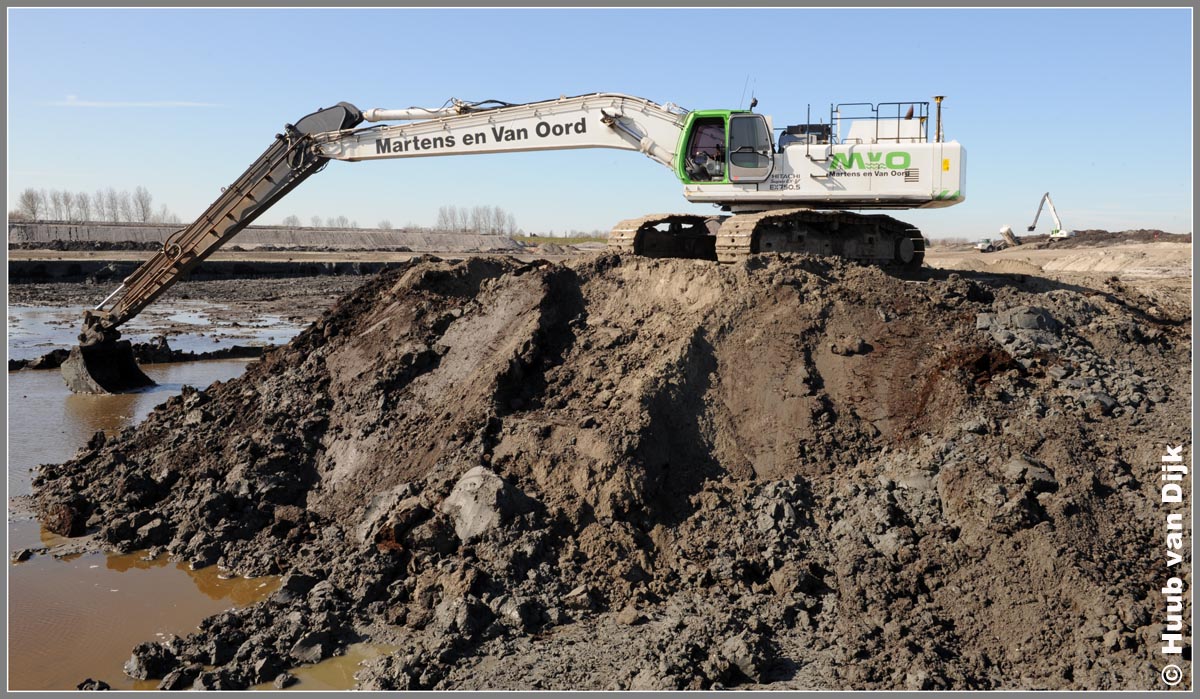

0164































maart 2009




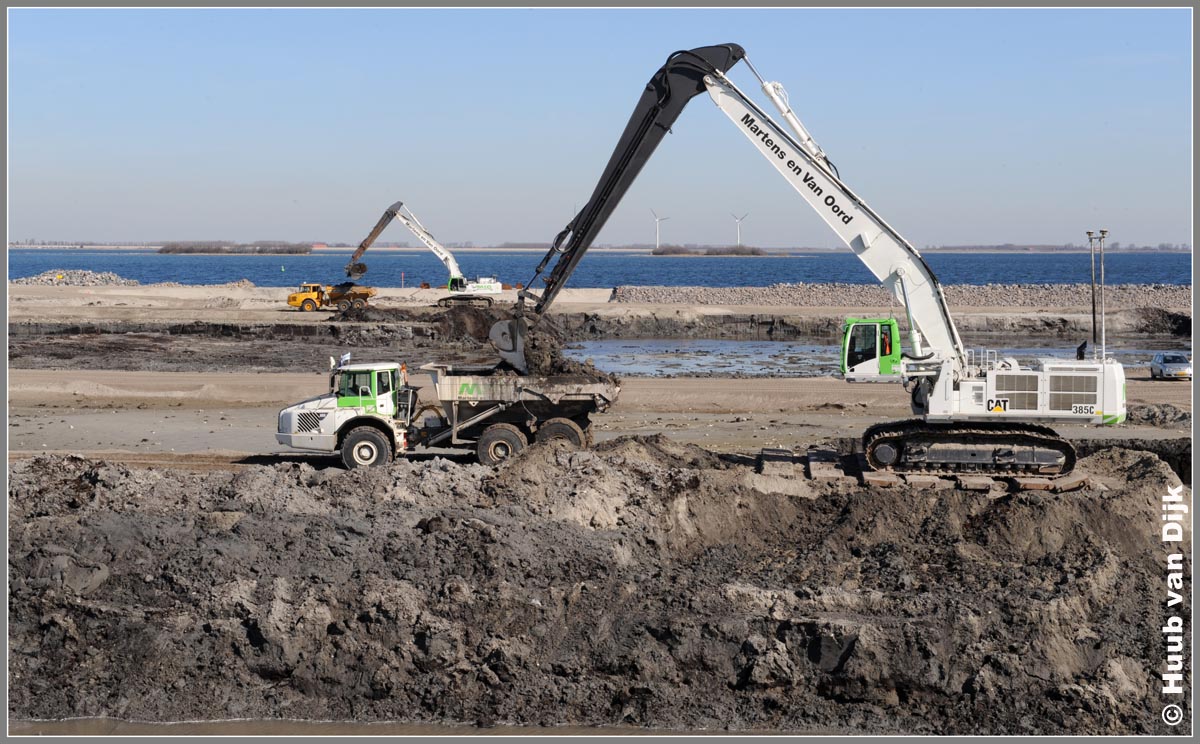

0165

































maart 2009




0166

































maart 2009




0167





























maart 2009




0168





























maart 2009




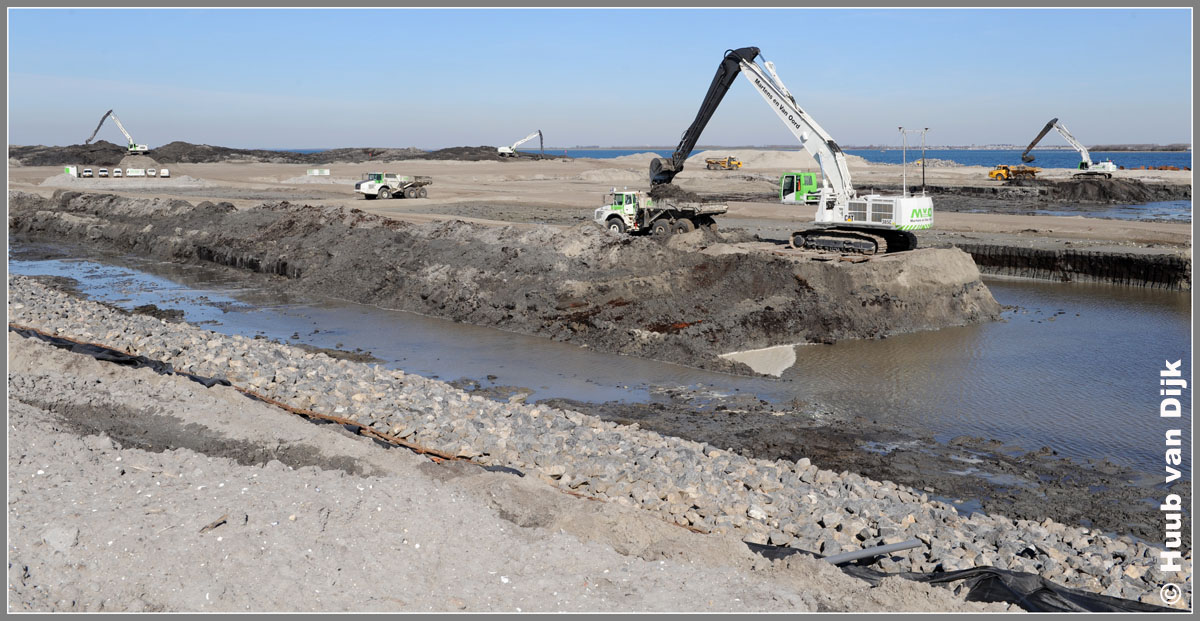

0169





























maart 2009




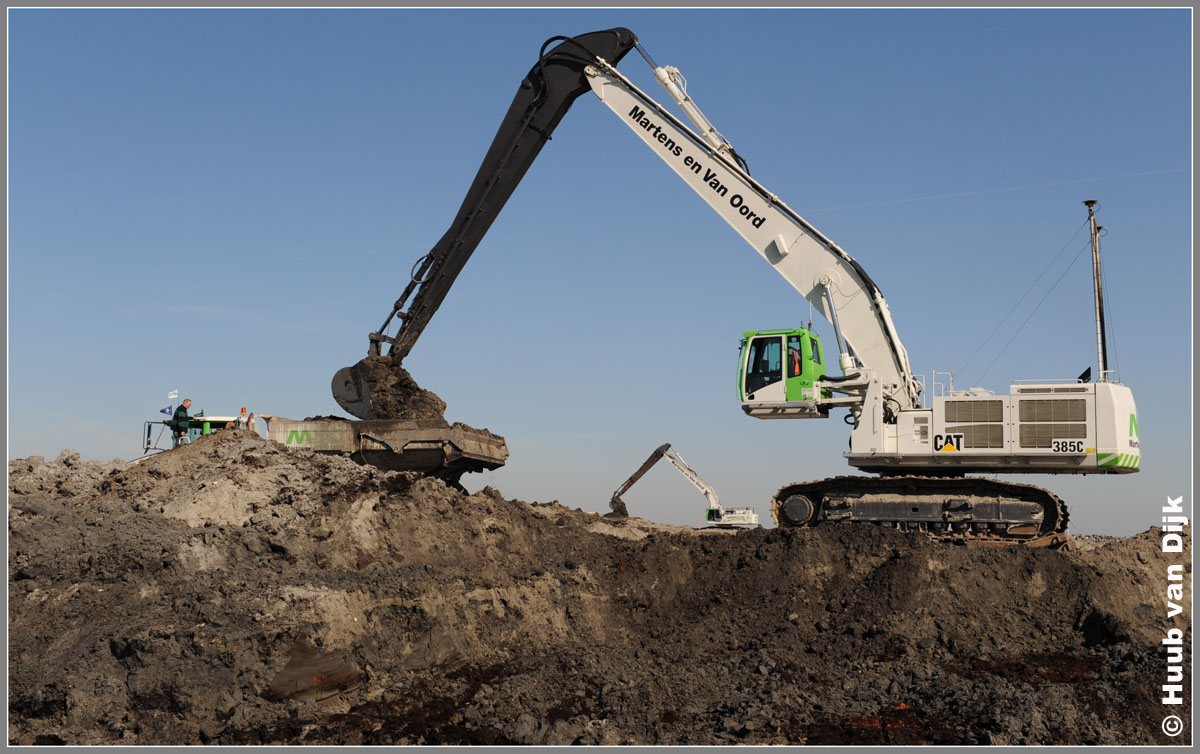

0171

































maart 2009




0172



























maart 2009






0173































juni 2009

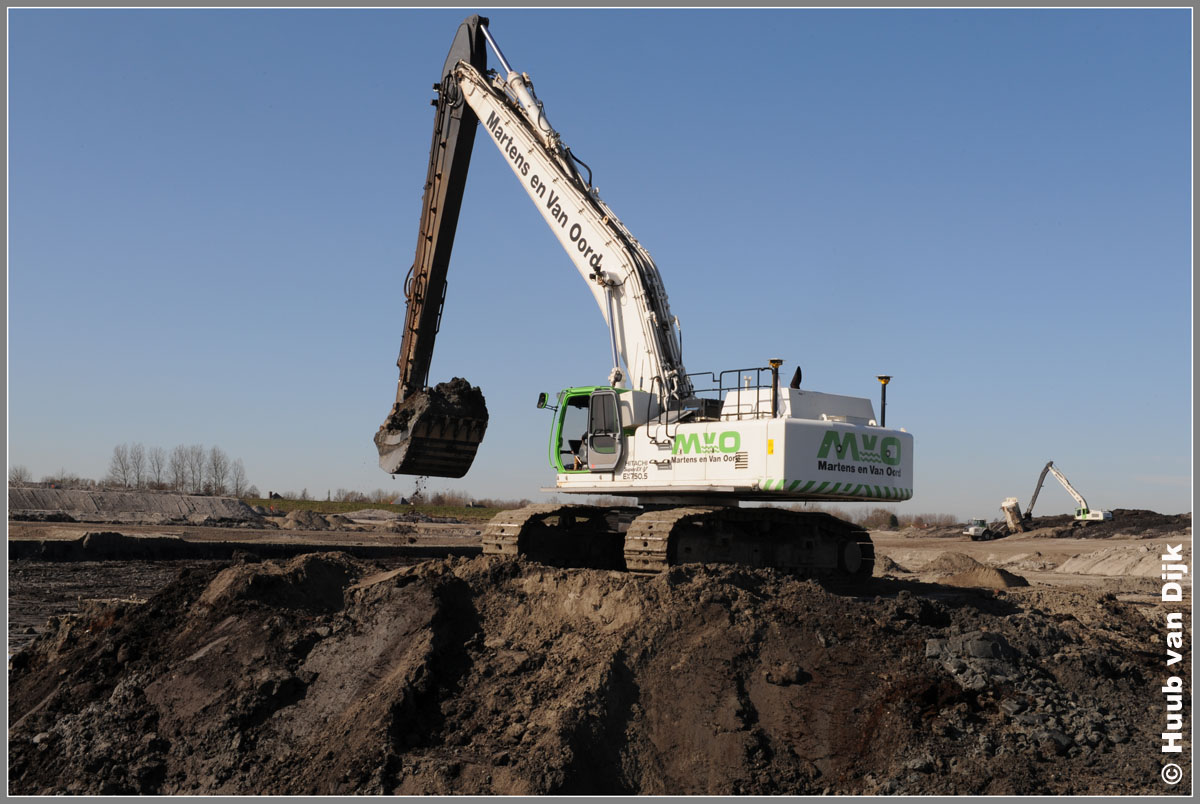

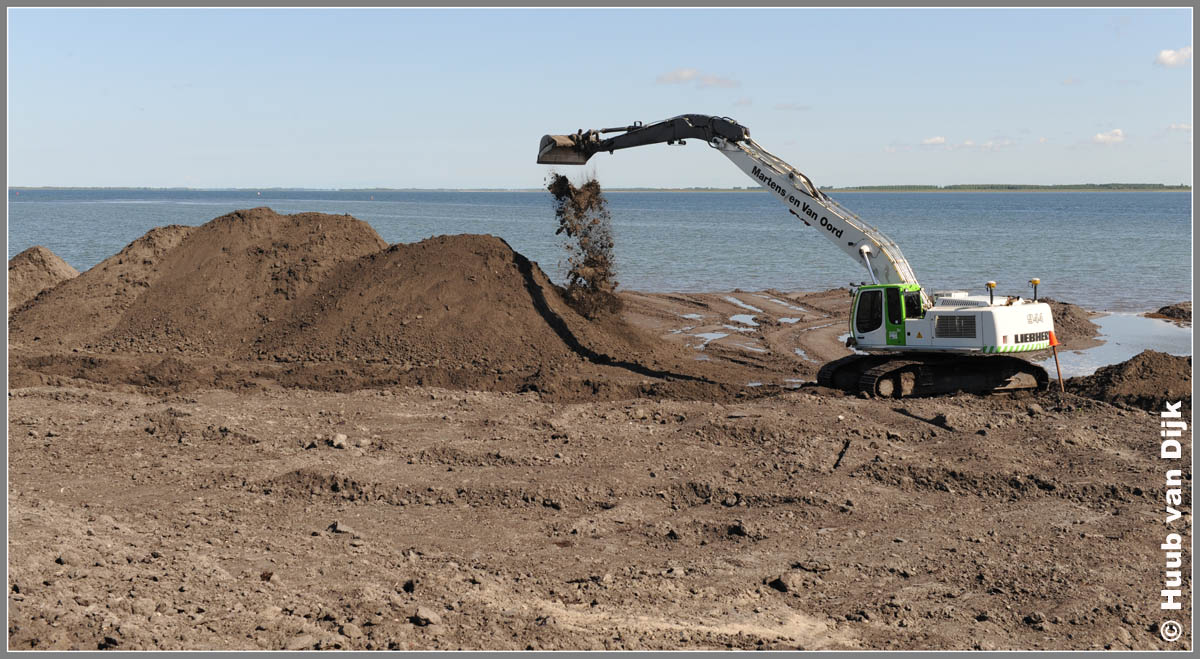

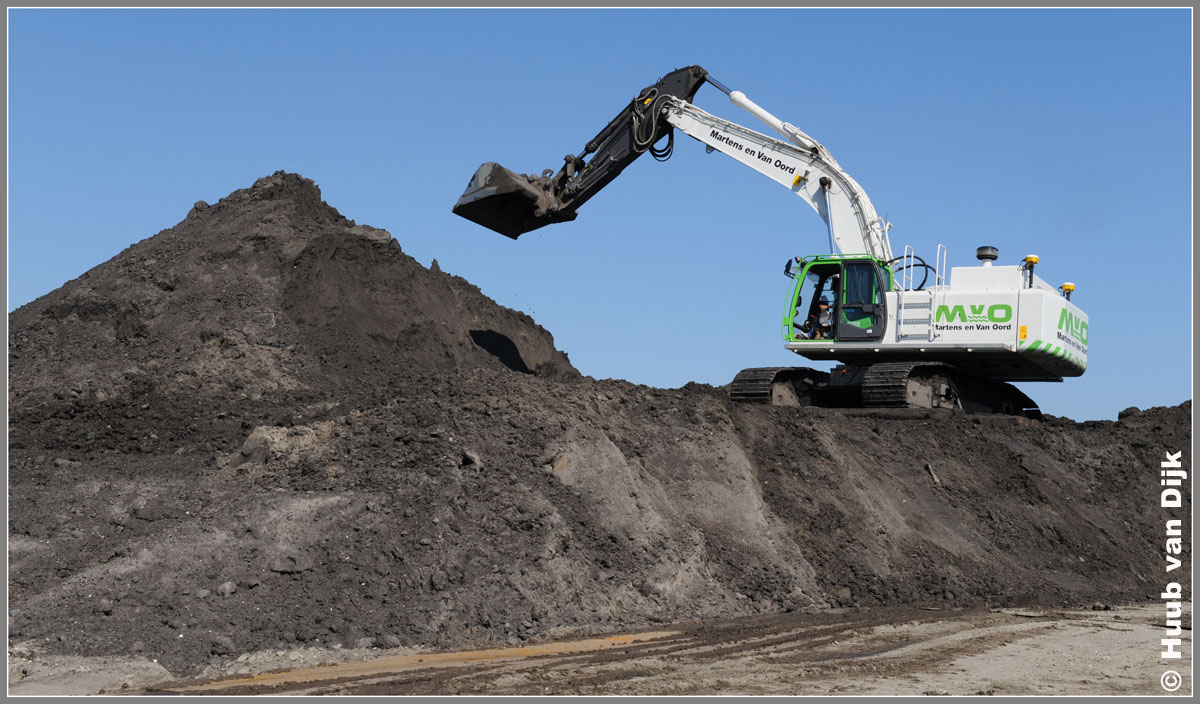

  Het gronddepot word afgegraven en word uiteindelijk een natuurgebied.

0174































maart 2009




  HITACHI zaxis ZX 470.

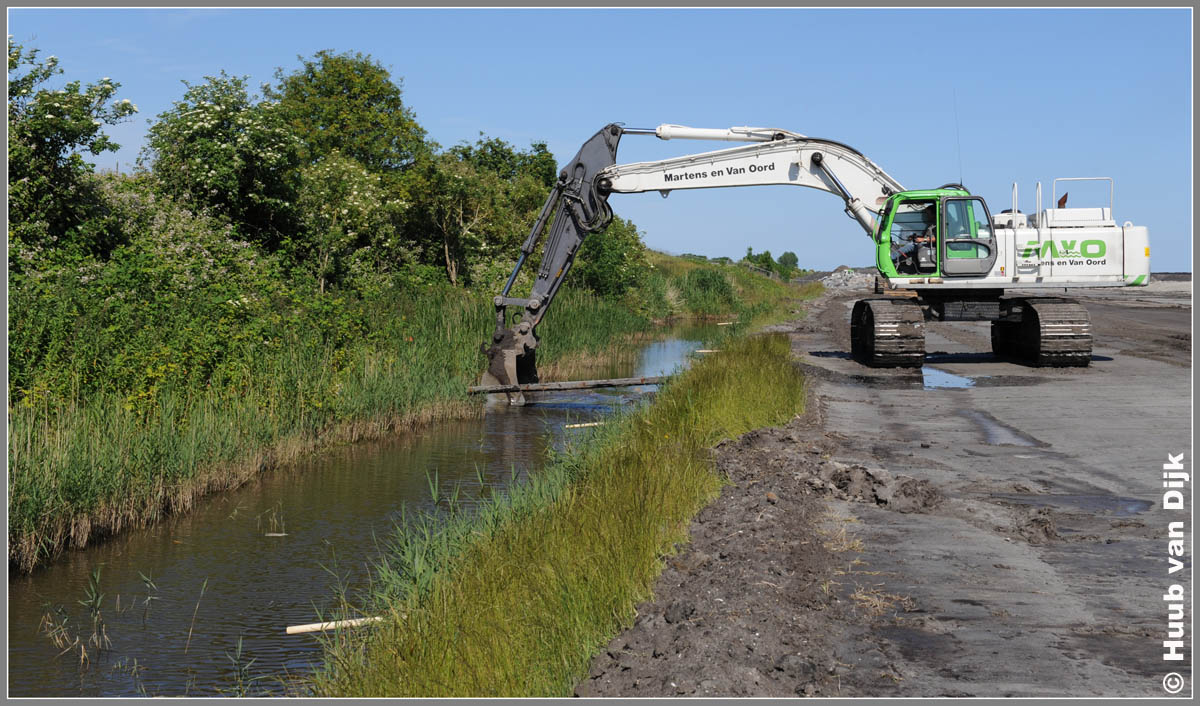

0175































maart 2009




  HITACHI EX 550.

0176































maart 2009

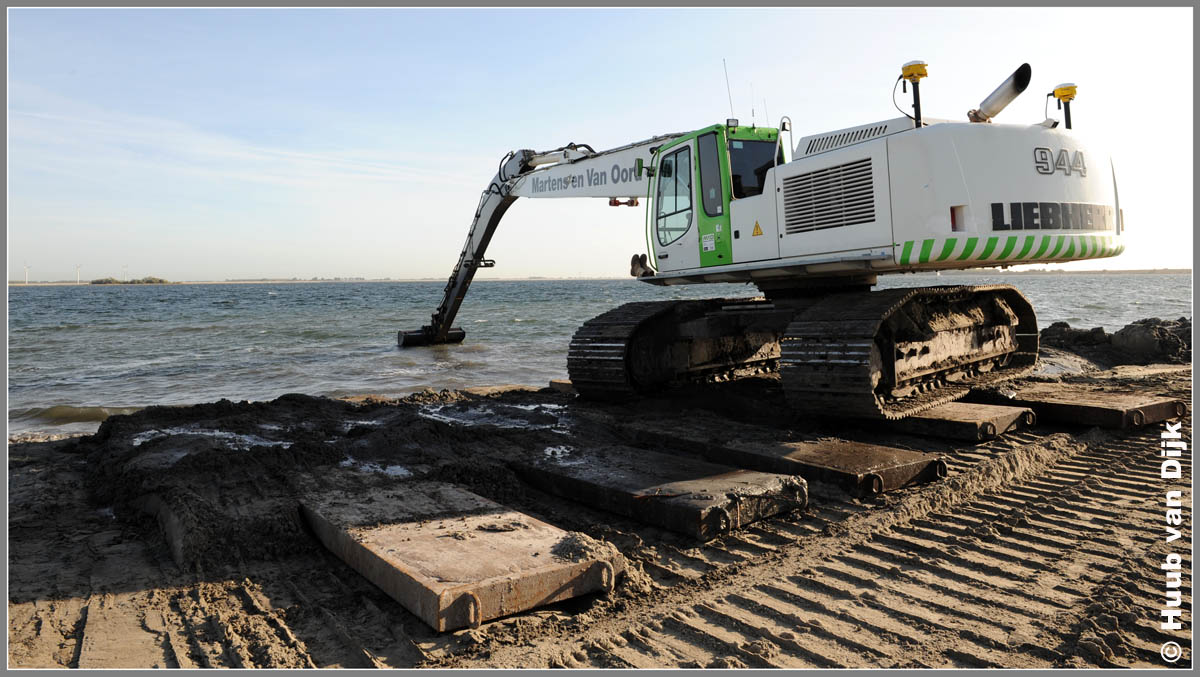

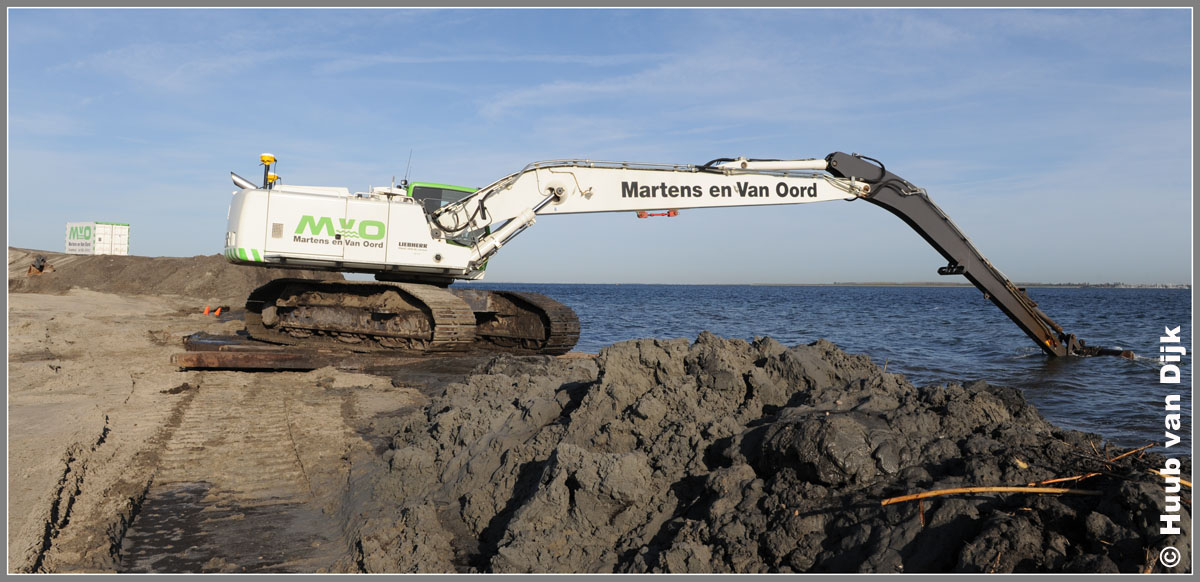

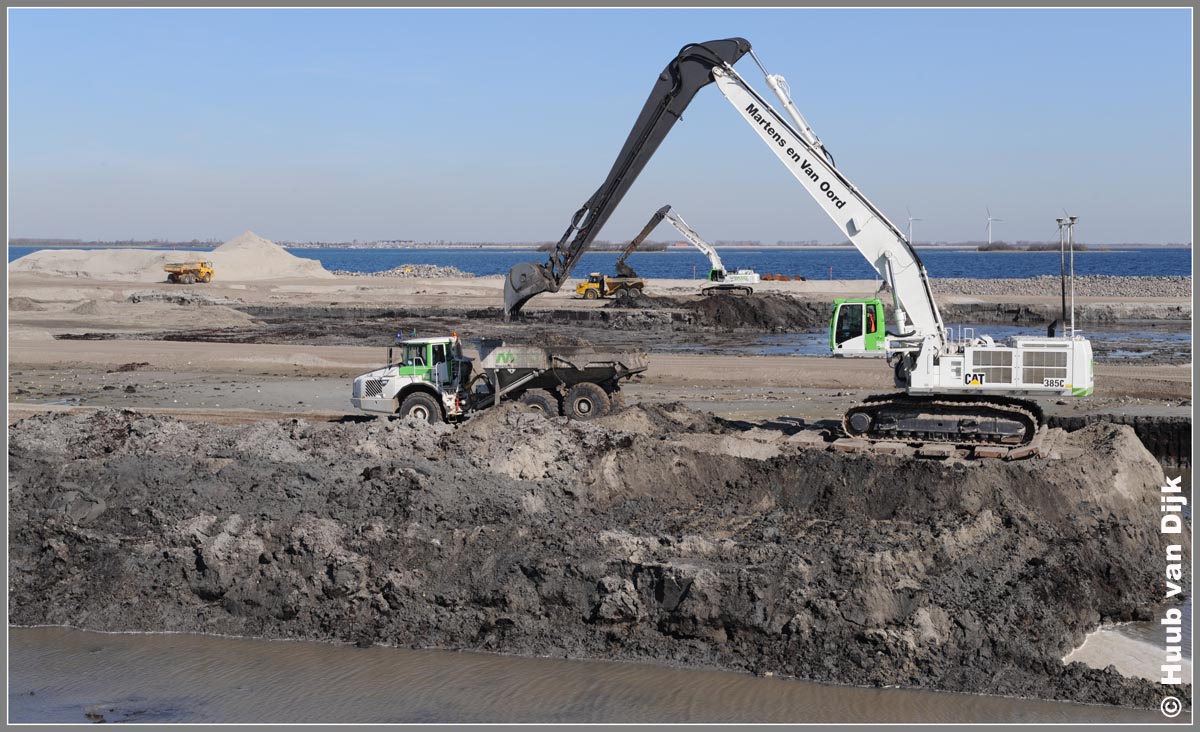

  LIEBHERR 944.

0177

























maart 2009




0178































maart 2009

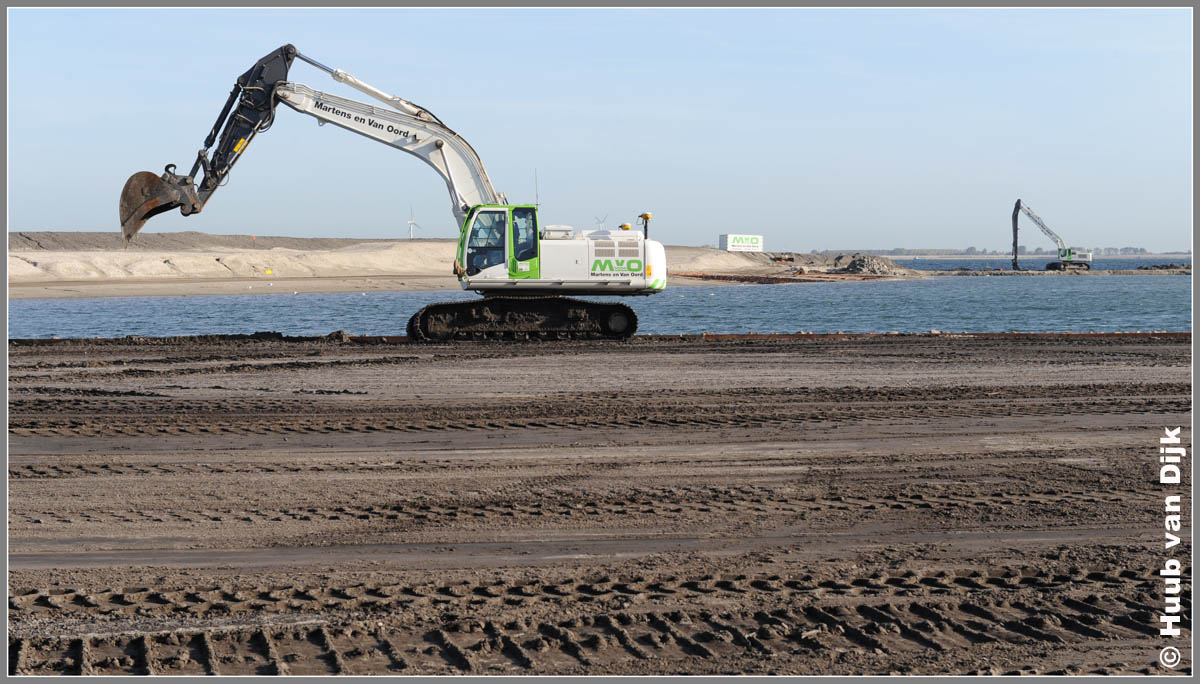

  Hier verschijnen duinen en een strandje.

0179



























maart 2009

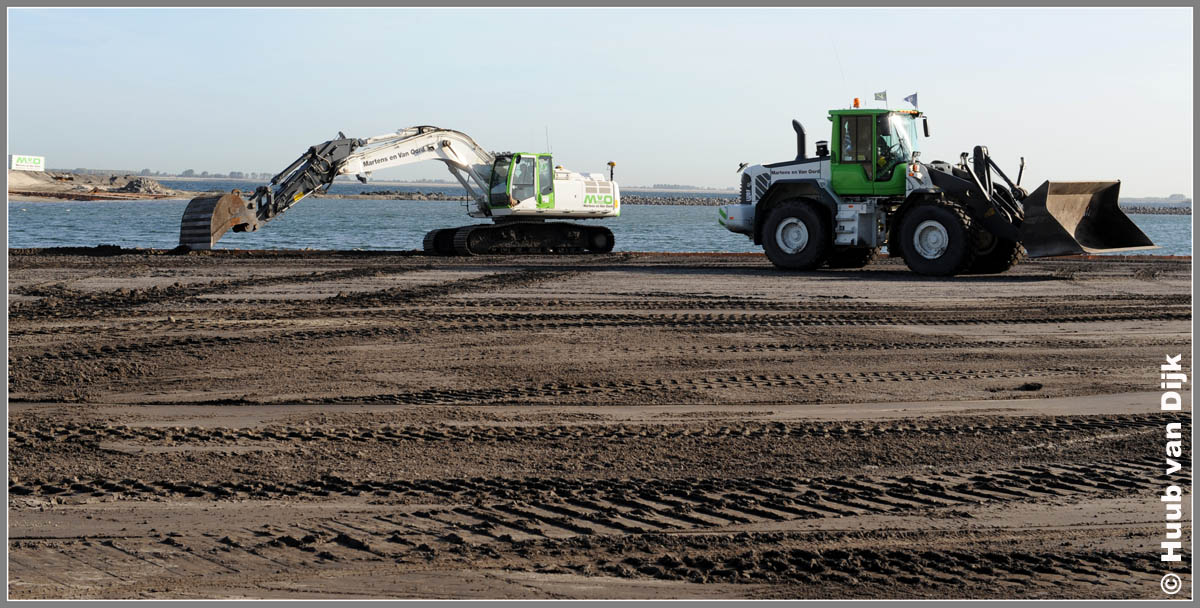

  De voorbelasting is afgegraven, hier komt een parkeerterrein.

0163































maart 2009

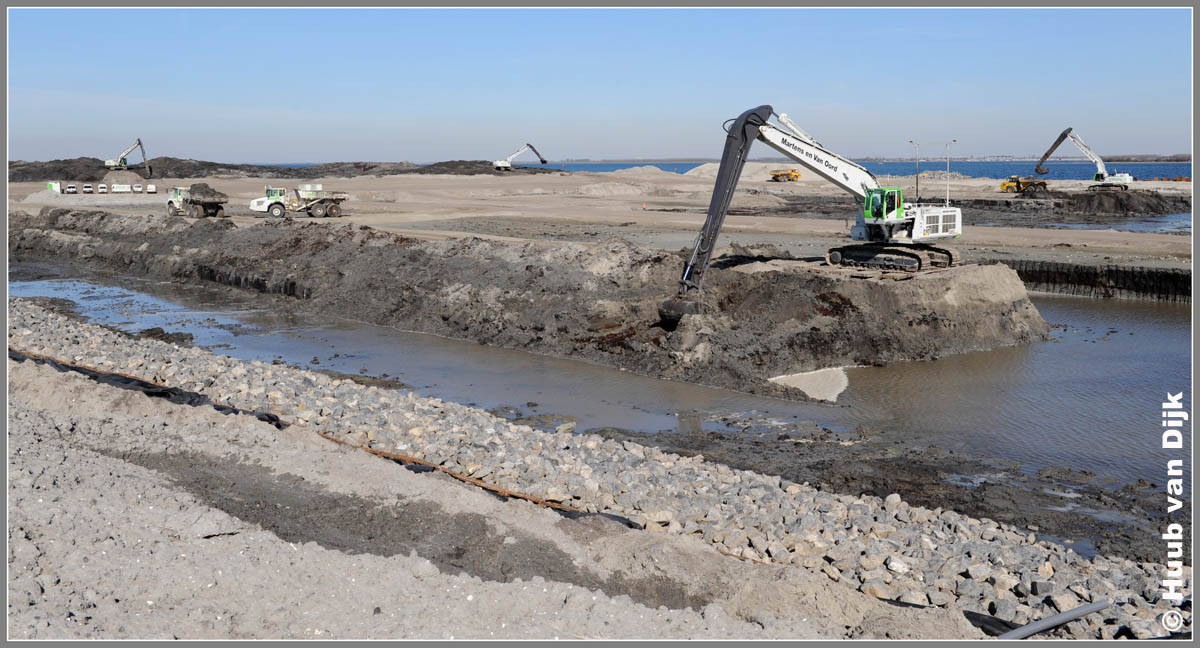

  HITACHI zaxis ZX 350
